Giá Đỡ Cuộn Dây Cấp Liệu Trực Tiếp Core One
Giải pháp giá đỡ cuộn dây gắn phía trên cho máy in Core One, giúp cấp liệu trực tiếp, bảo vệ ống PTFE khỏi mài mòn. Thiết kế tích hợp nam châm tiện lợi, dễ dàng tháo lắp thay thế cho nắp máy, kèm theo bộ hãm giữ sợi nhựa ổn định.
Mô tả

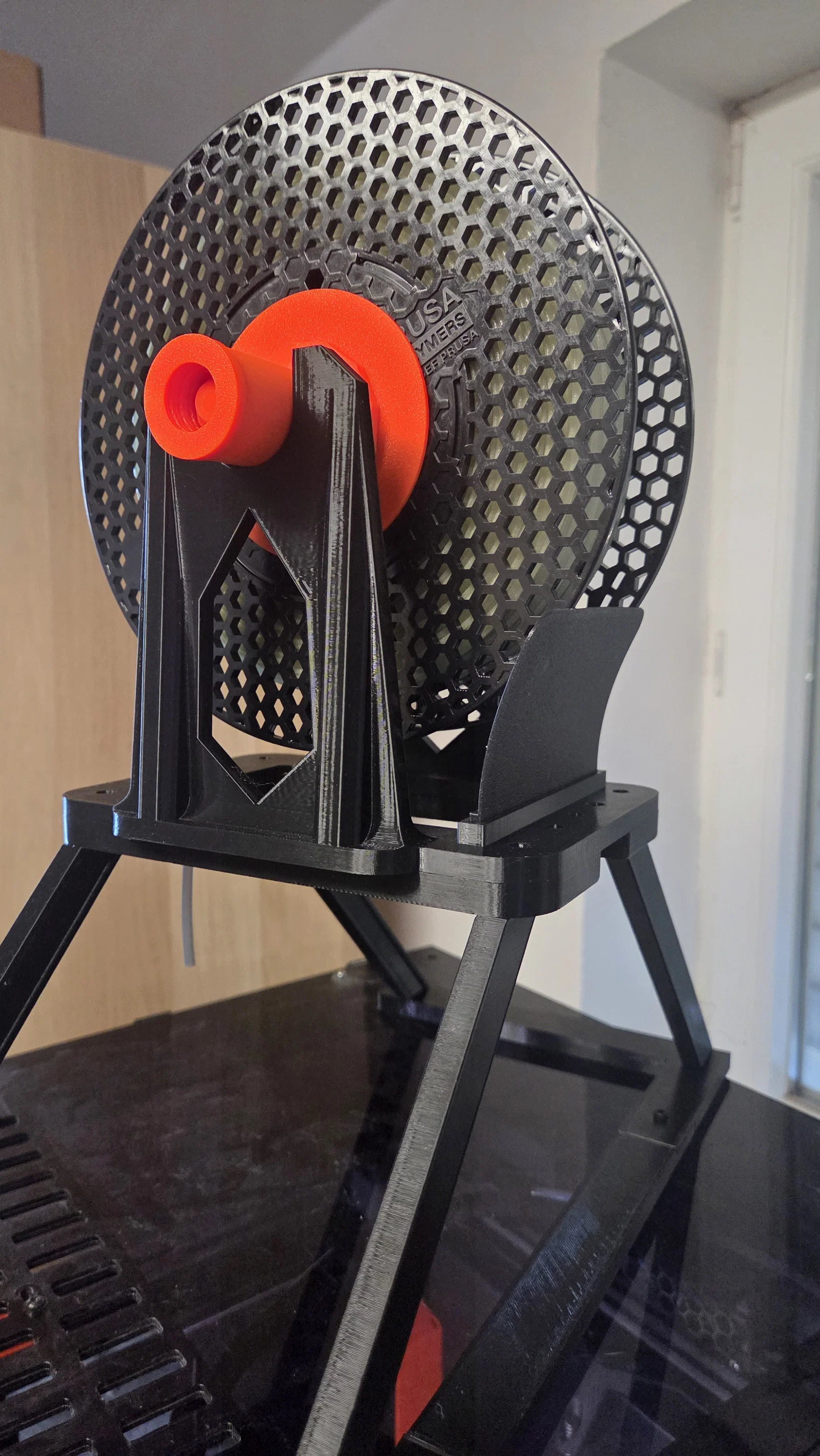

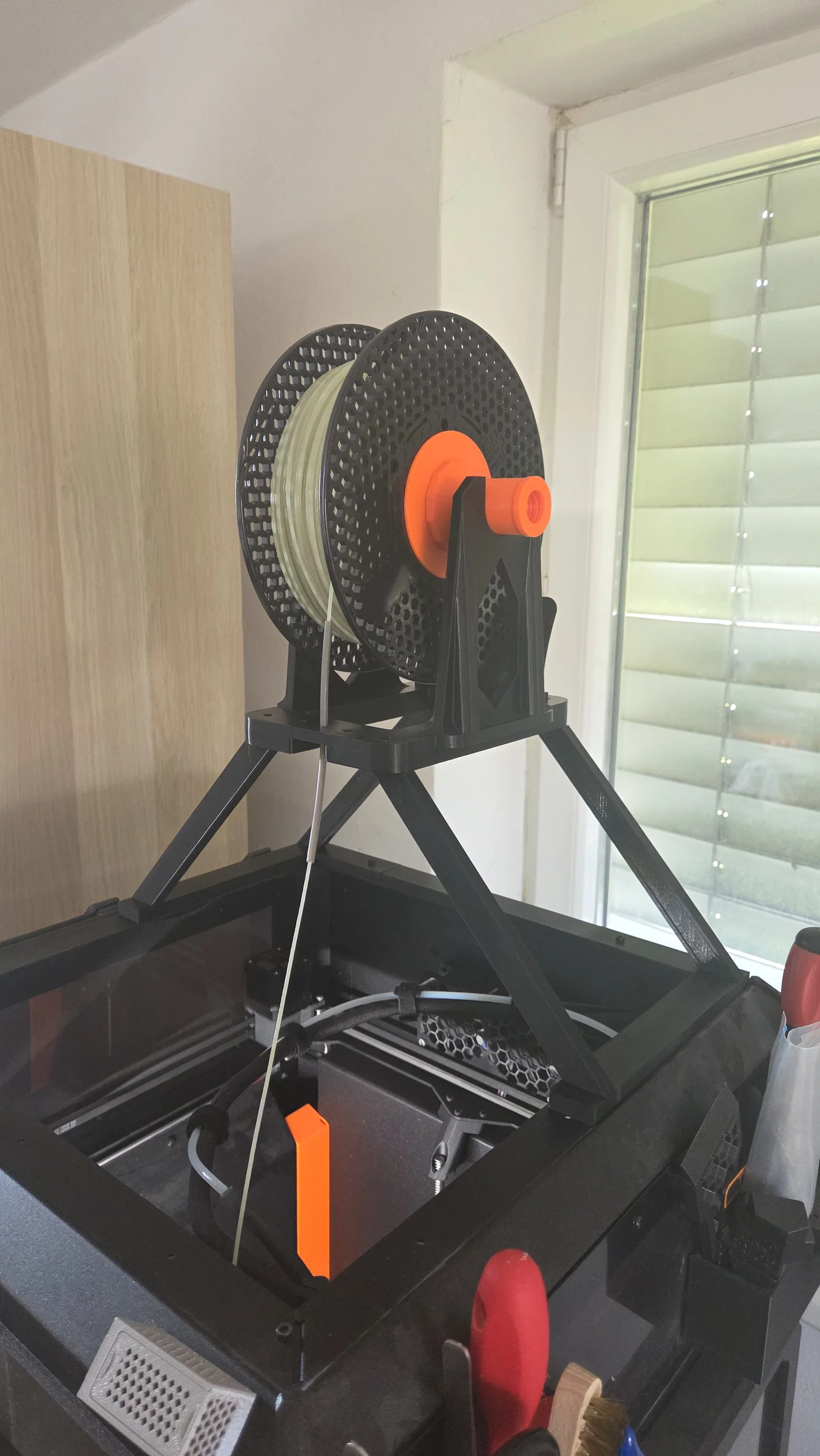

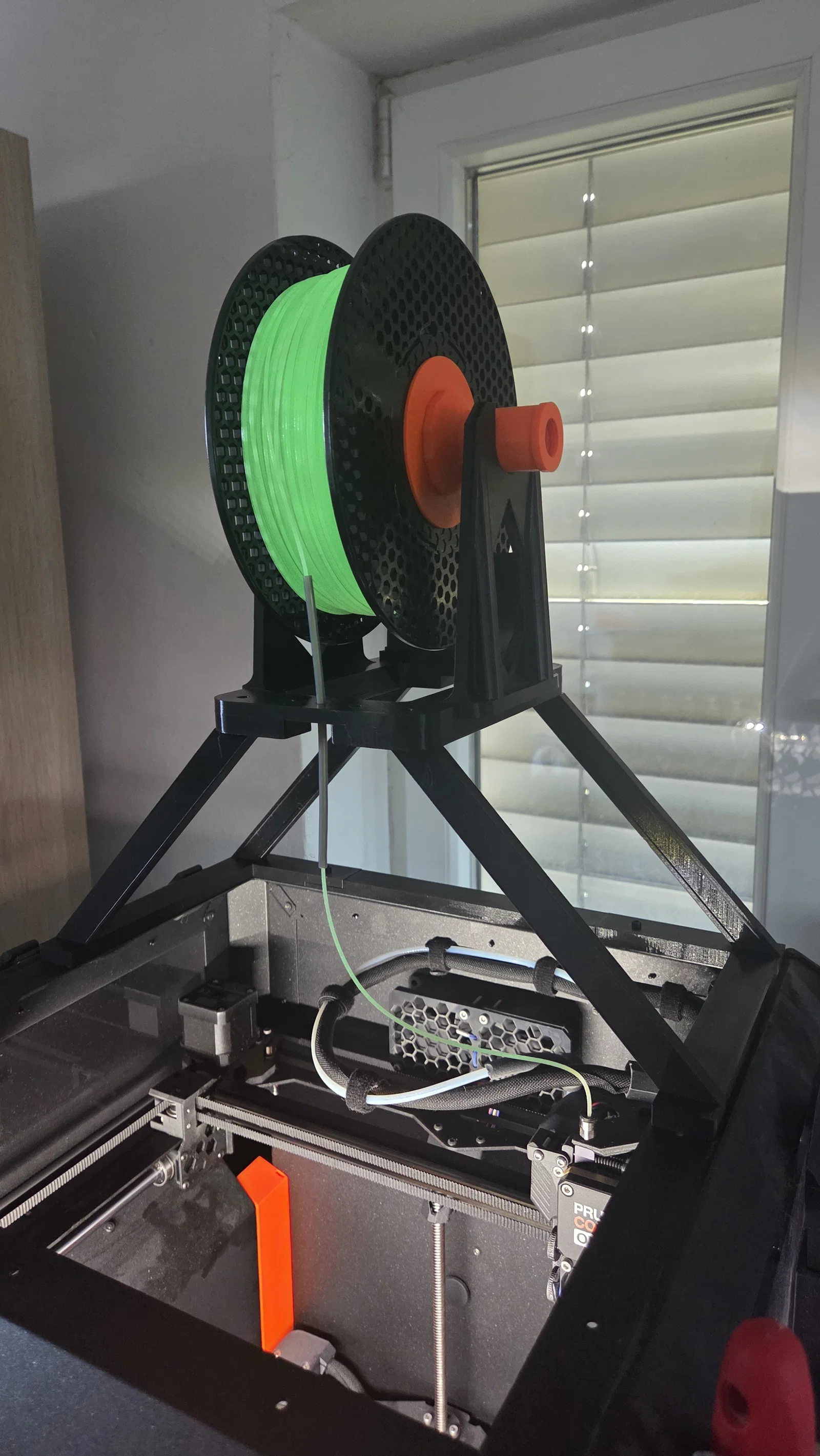

Các vật liệu có độ mài mòn cao như Prusament PETG Ultraglow có thể làm hỏng ống PTFE khá nhanh, vì vậy mình đã thiết kế giá đỡ cuộn dây phía trên để đưa sợi nhựa vào trực tiếp. Mẫu này là sự kết hợp từ các thành phần mình đang sử dụng, bao gồm cả phần khung nắp trên bằng nam châm. Bạn có thể dễ dàng tháo nắp trên và đặt giá đỡ này lên máy in thay cho vị trí đó. Ngoài ra còn có bộ phận hãm cuộn dây để giữ cho sợi nhựa luôn căng.
Ngoài các linh kiện in ra, bạn sẽ cần thêm:
- 10x ốc DIN912 M3x8
- 10x đai ốc vuông M3
- 8x nam châm Neodymium 20x6x2
- Tùy chọn: một đoạn ống PTFE ngắn, xem ảnh bìa để biết thêm chi tiết
Hướng dẫn in
Vui lòng sử dụng lại file thiết lập .3mf. Mình đã in tất cả bằng nhựa PETG với chiều cao lớp in 0.2 mm, đường kính đầu phun 0.4 mm.
Giá đỡ trên (Trái/Phải):
- Tạm dừng in để lắp nam châm ở độ cao 3.2 mm
- Tạm dừng in để lắp đai ốc vuông M3 ở độ cao 146.2 mm; đối với phần phía sau (tấm dùng chung với Giá đỡ trên bên phải), hãy lắp thêm đai ốc vuông M3 ở độ cao 4.2 mm
