Hộp pin thông minh HS720G

Đây là hộp đựng thay thế cho pin thông minh của drone Holy Stone HS720G.

Bạn có thể sử dụng mẫu thiết kế này để thay thế lớp vỏ pin cũ hoặc dùng cho các loại pin tương thích khác có chung bảng mạch điện tử nhưng cần vị trí cổng kết nối khác.

Lưu ý quan trọng

Hộp được cố định bằng 4 ốc vít M3 đầu lục giác dạng tròn.

Để quan sát đèn LED báo trạng thái, bạn nên cắt một đoạn nhỏ sợi filament trong suốt rồi nhét vào các lỗ được thiết kế sẵn. Các lỗ này được đo đạc vừa vặn với kích thước sợi filament tiêu chuẩn.

Nhờ các thanh dẫn sáng này, bạn có thể nhìn rõ đèn LED trạng thái từ bảng mạch bên trong.

Khả năng tương thích

Được thiết kế cho bảng mạch pin thông minh của dòng Holy Stone HS720G.

Ngoài ra, bạn cũng có thể dùng cho các bộ pin tương thích khác nếu chúng dùng chung bảng mạch điện tử nhưng khác vị trí cắm kết nối.

Hãy kiểm tra kỹ độ khít và vị trí cổng kết nối trước khi lắp ráp hoàn thiện.

Thông số in khuyến nghị

• Chất liệu: Ưu tiên dùng PETG

• PLA: Có thể dùng được, nhưng PETG sẽ bền hơn

• Độ dày lớp in (Layer height): 0,20 mm

• Số lớp vỏ (Perimeters): 2–3

• Độ đặc (Infill): 15–30 %

• Hỗ trợ (Supports): Tùy vào hướng in, một số bộ phận có thể cần thêm support

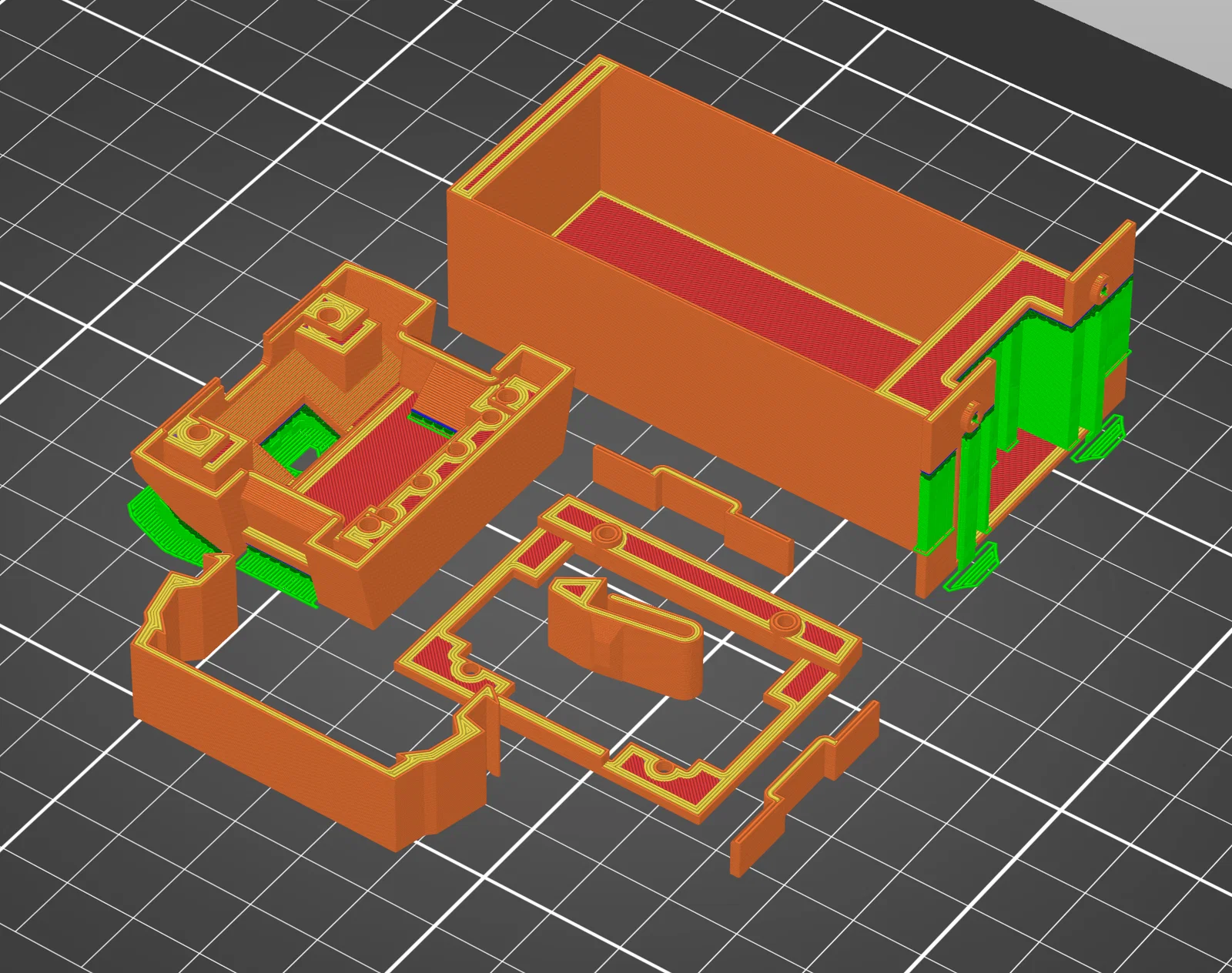

• Hướng in: Nên in theo chiều mặc định trong file để đạt hiệu quả tốt nhất

Hướng dẫn lắp ráp

In các bộ phận riêng lẻ, sau đó chuyển bảng mạch từ vỏ cũ sang hộp mới.

Dùng 4 ốc vít M3 đầu lục giác tròn để cố định hộp.

Đừng quên nhét thêm các đoạn filament trong suốt vào lỗ đèn LED để dễ dàng theo dõi trạng thái pin.

Ghi chú

File STEP bao gồm cả các bộ phận riêng lẻ và bản lắp ráp hoàn chỉnh.

Video hướng dẫn lắp ráp sẽ được bổ sung sau, hiện tại chưa có sẵn.
