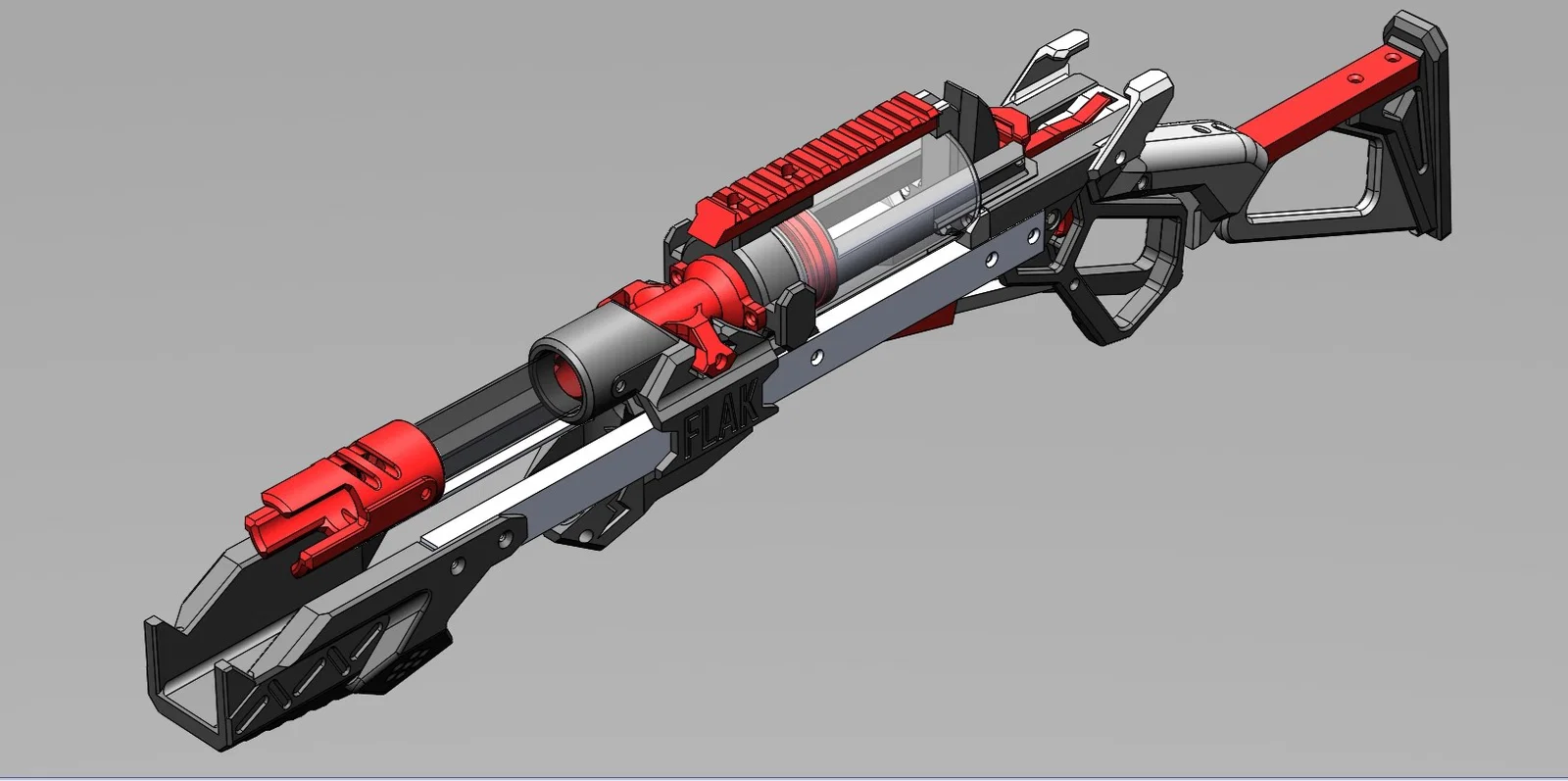

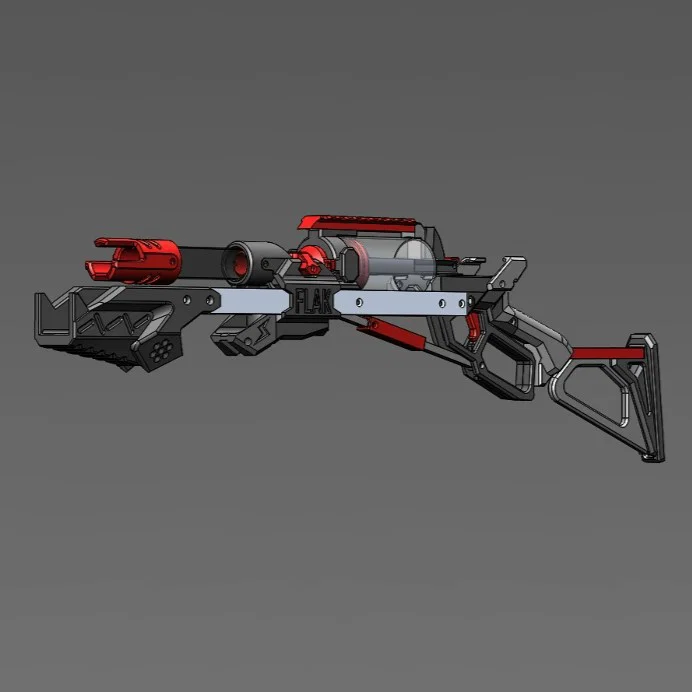

FLAK Rival Inline - Phiên bản hệ mét (Metric)
Đây là bản chuyển đổi hệ mét cho mẫu FLAK Rival Inline của CptSlug, hỗ trợ thanh nhôm định hình U2010x2 và phần cứng hệ mét. Giữ nguyên quy trình lắp ráp, dễ dàng hơn với các chốt M5 để hoạt động ổn định và mượt mà hơn.
Mô tả
Giới thiệu
Đây là phiên bản chuyển đổi sang hệ mét rút gọn cho mẫu FLAK Rival Inline của CptSlug. Vì hầu hết các lỗ bắt vít 4-40 đều có thể dùng vừa vít M3, nên không cần thay đổi tất cả linh kiện. Bạn chỉ cần in các file gốc và thay thế bằng các file đã được tải lên ở đây. Mình đã thay đổi một vài trục thành chốt khóa M5 để hoạt động mượt mà hơn và loại bỏ tất cả các đai ốc cố định.
Danh sách vật liệu (BOM) hệ mét đã cập nhật:
- 4x Vít đầu dù M5x6
- 4x Đai ốc M5
- Ống hơi (Đường kính ngoài 50, trong 37, dài ~102)
- ~35x Vít đầu bằng M3x10 (tùy vào linh kiện thêm, đôi khi có thể kết hợp M3x8 với M3x12)
- 6x Đai ốc tự khóa M3 (Nyloc)
- Ống nòng (Đường kính ngoài 25, trong 22, dài ~127)
- 1x Chốt khóa M5x50
- 1x Chốt khóa M5x16
- 2x Thanh nhôm định hình U2010x2
- 1x Dây thun 4mm
- 1x Gioăng cao su 19x2,5mm (tương đương chuẩn AS568 116)
Quy trình lắp ráp vẫn giữ nguyên, tuy nhiên, bạn nên dùng dụng cụ hỗ trợ để giữ các đai ốc Nyloc cố định khi lắp sẽ dễ dàng hơn nhiều.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
