Đế kẹp F cho PanaVise Model 301/300

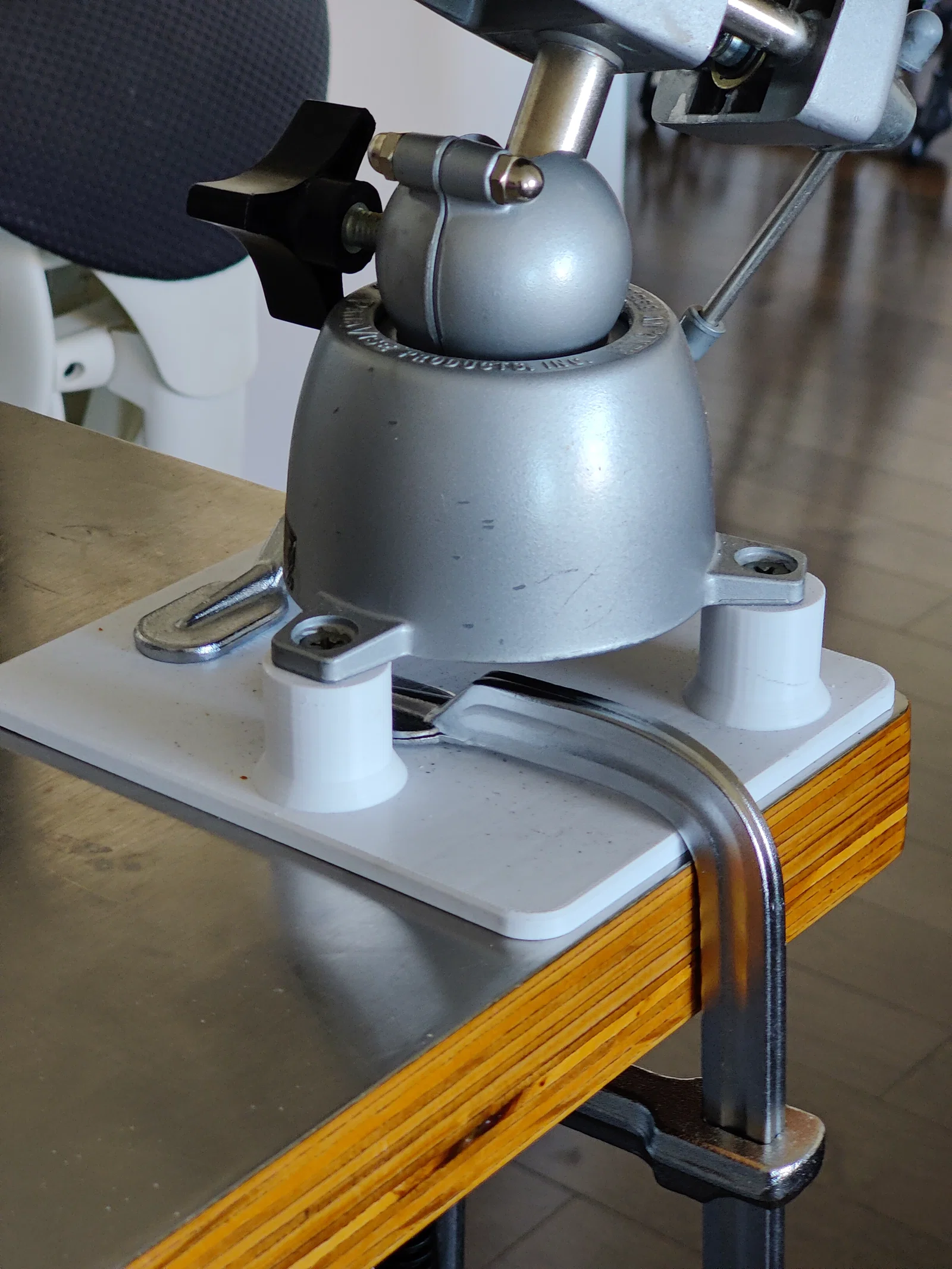

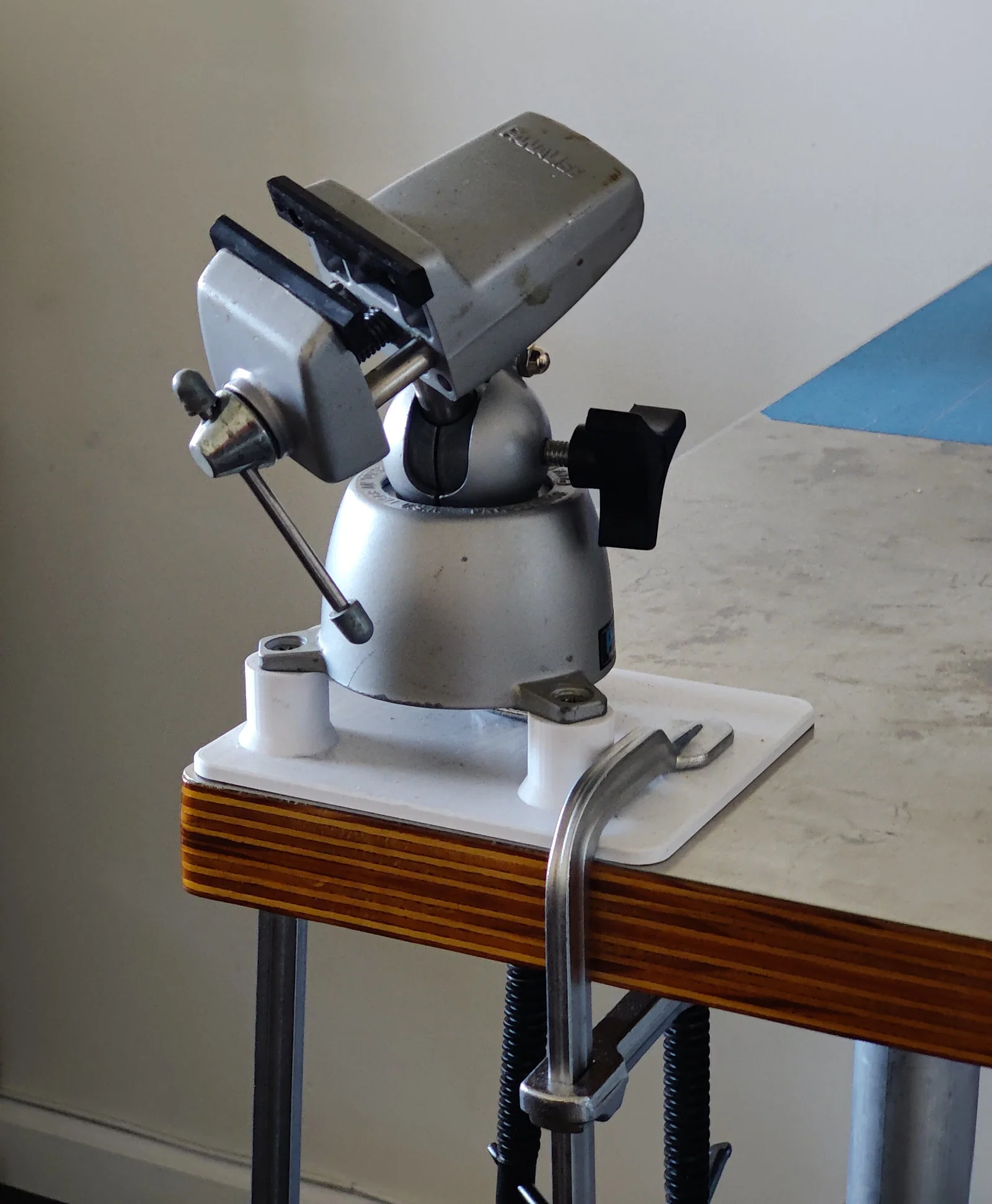

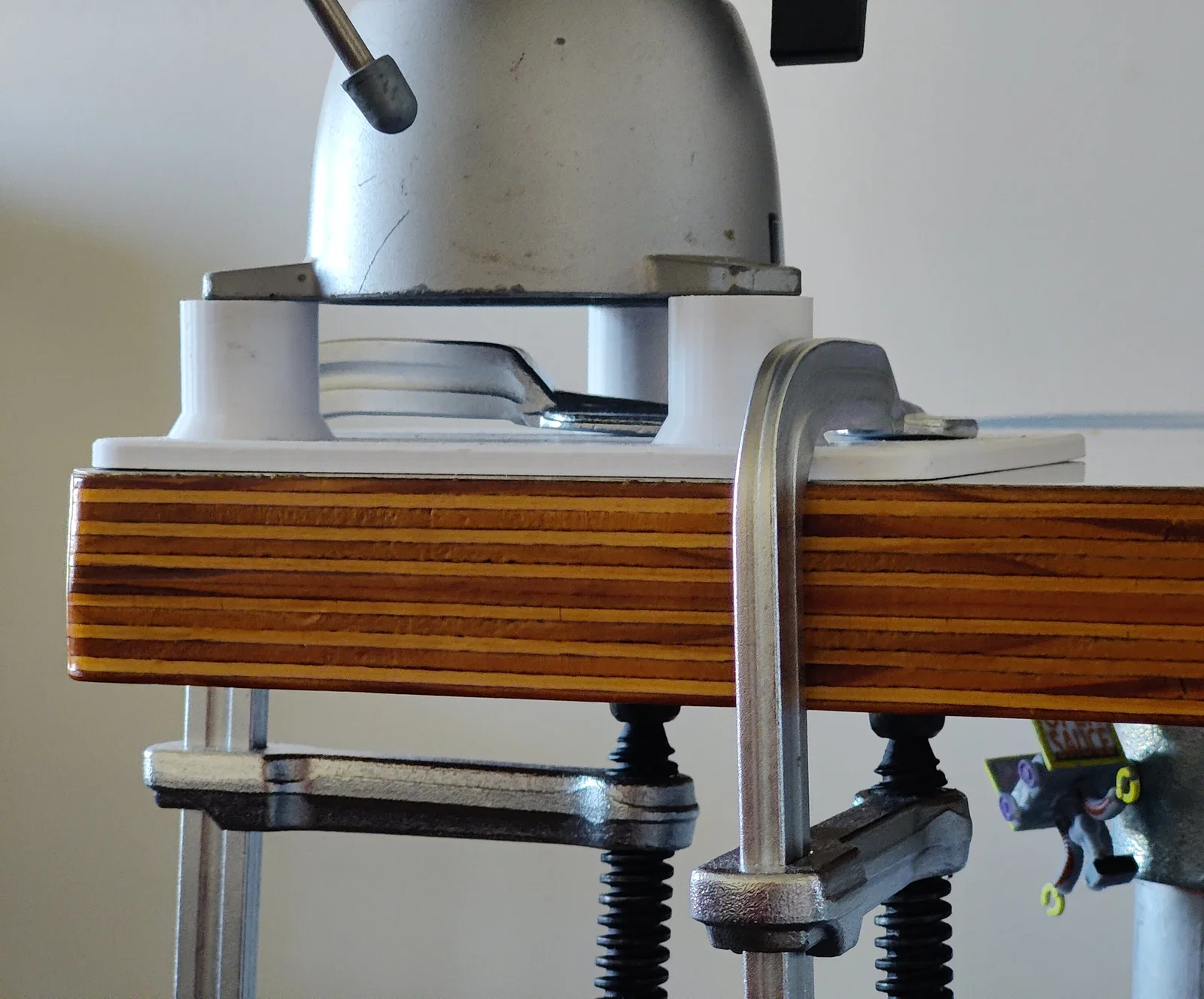

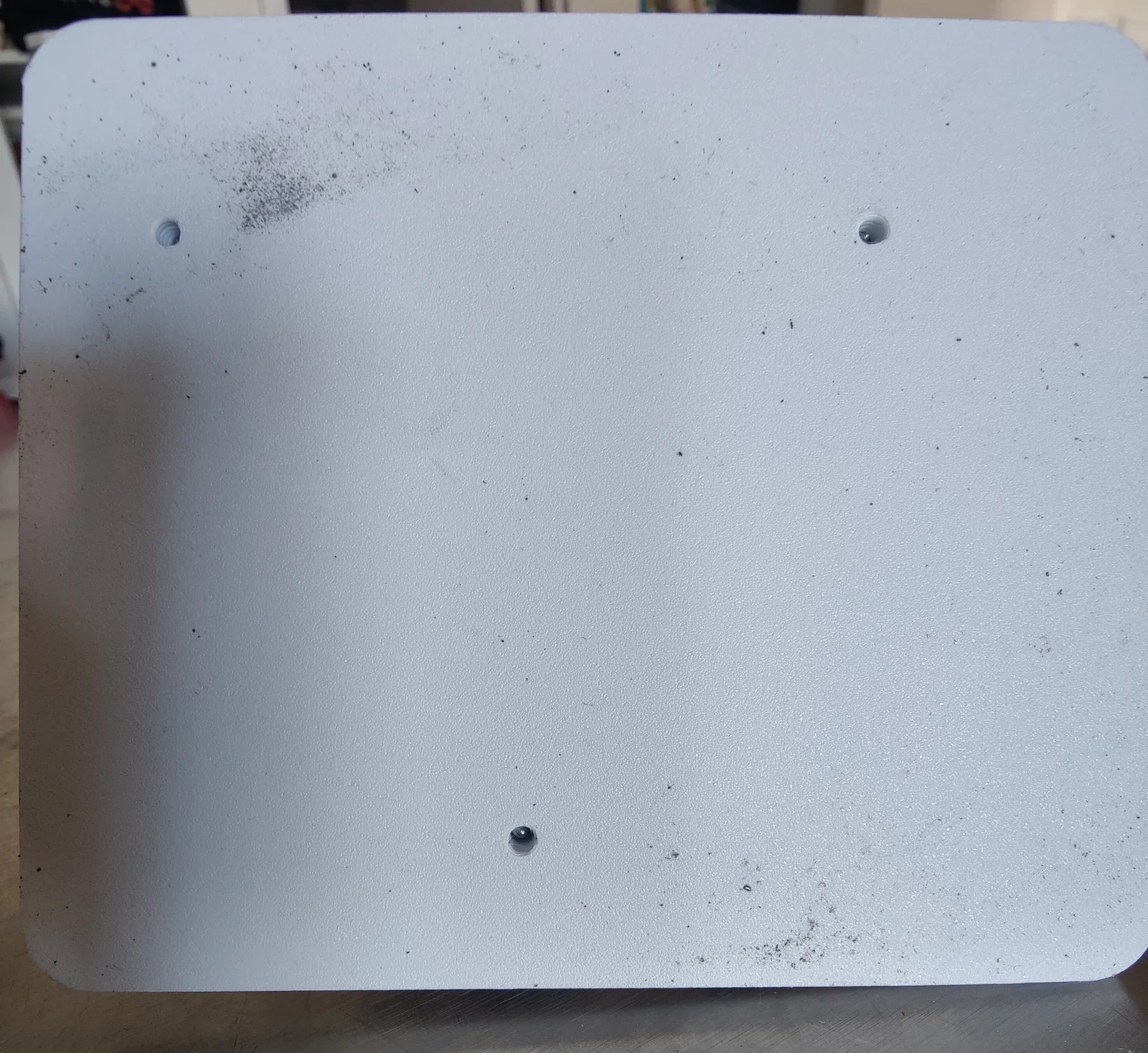

Thiết kế này bổ sung thêm một tấm đế bên dưới, tạo ra khoảng cách 1 inch so với đáy của đế PanaVise 301, hay còn gọi là PanaVise Model 300 Standard Base. Khoảng trống này cho phép bạn đặt các kẹp (clamp) ngay bên dưới PanaVise thay vì ở bên cạnh. Nhờ vậy, bạn có thể đặt PanaVise sát mép bàn làm việc mà vẫn đảm bảo độ chắc chắn.

Sản phẩm này tương tự với Model 311 Bench Clamp Base Mount của chính hãng PanaVise. Thông tin chi tiết về loại đế này, cùng với Model 300 Standard Base và Model 303 Standard Head (kết hợp 300 và 303 sẽ tạo thành PanaVise 301 tiêu chuẩn), đều có trong tệp PDF đính kèm từ PanaVise.

Tôi đã in mẫu này bằng nhựa PLA với thông số: 20% Adaptive Cubic infill, 3 lớp tường (wall loops), độ dày lớp trên và dưới là 5 lớp, chiều cao lớp in 0.2mm. Cho đến hiện tại, tôi chưa gặp vấn đề gì về việc mô hình bị nén hay nứt. Nếu bạn gặp tình trạng này, hãy tăng các thông số trên để bản in chắc chắn hơn.

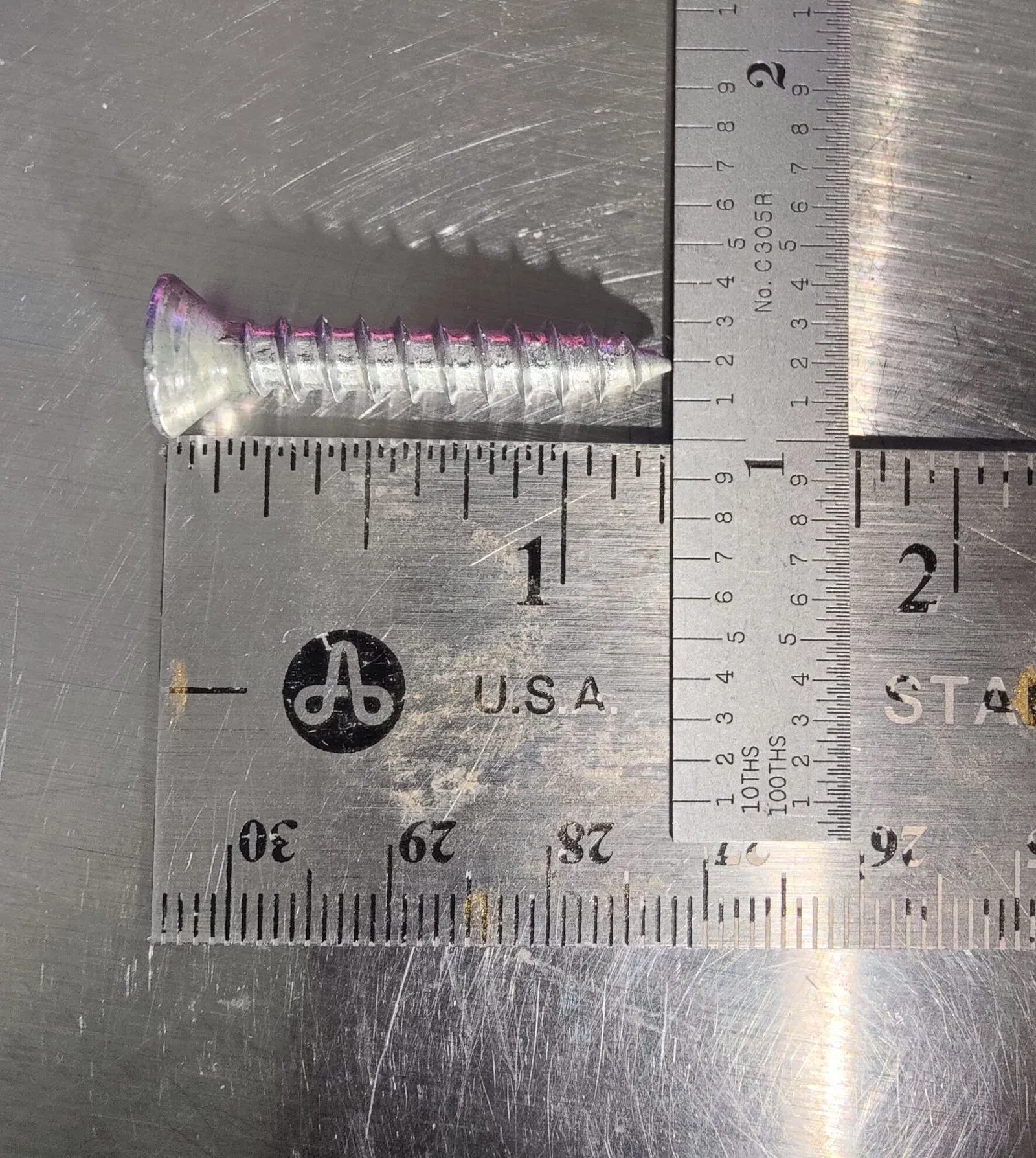

Tôi dùng ốc vít đầu bằng #10 kích thước 1-1/4 inch để cố định PanaVise 301 vào đế này: https://www.amazon.com/dp/B08FBVD9SX

Tôi sử dụng kẹp F (chịu lực 600lb, họng kẹp 3 inch) để cố định đế đã in vào bàn làm việc: https://www.amazon.com/dp/B0CPXW87HL

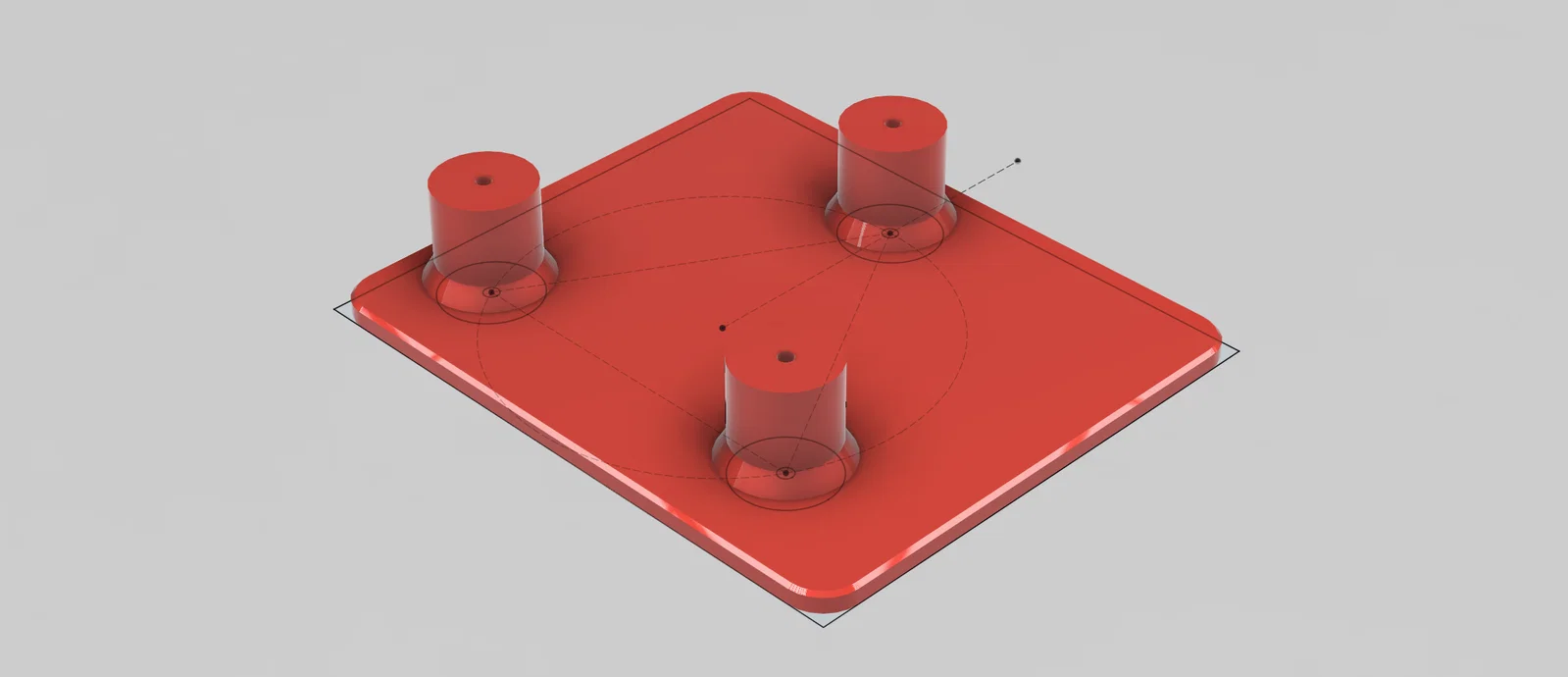

Theo thông số kỹ thuật, kiểu lỗ gắn của PanaVise là hình tròn 4-5/16 inch với các lỗ khoan chìm 1/4 inch: https://mm.digikey.com/Volume0/opasdata/d220001/medias/docus/6168/309.pdf
