Nắp che bản lề dưới cho cửa nhựa PVC hiệu VHS

Mục đích là gì?

Đây là các nắp che bản lề dưới cho loại cửa nhựa PVC hiệu VHS. Tôi đã đính kèm file STEP để bạn có thể dễ dàng tùy chỉnh nếu cần.

Tại sao lại làm vậy?

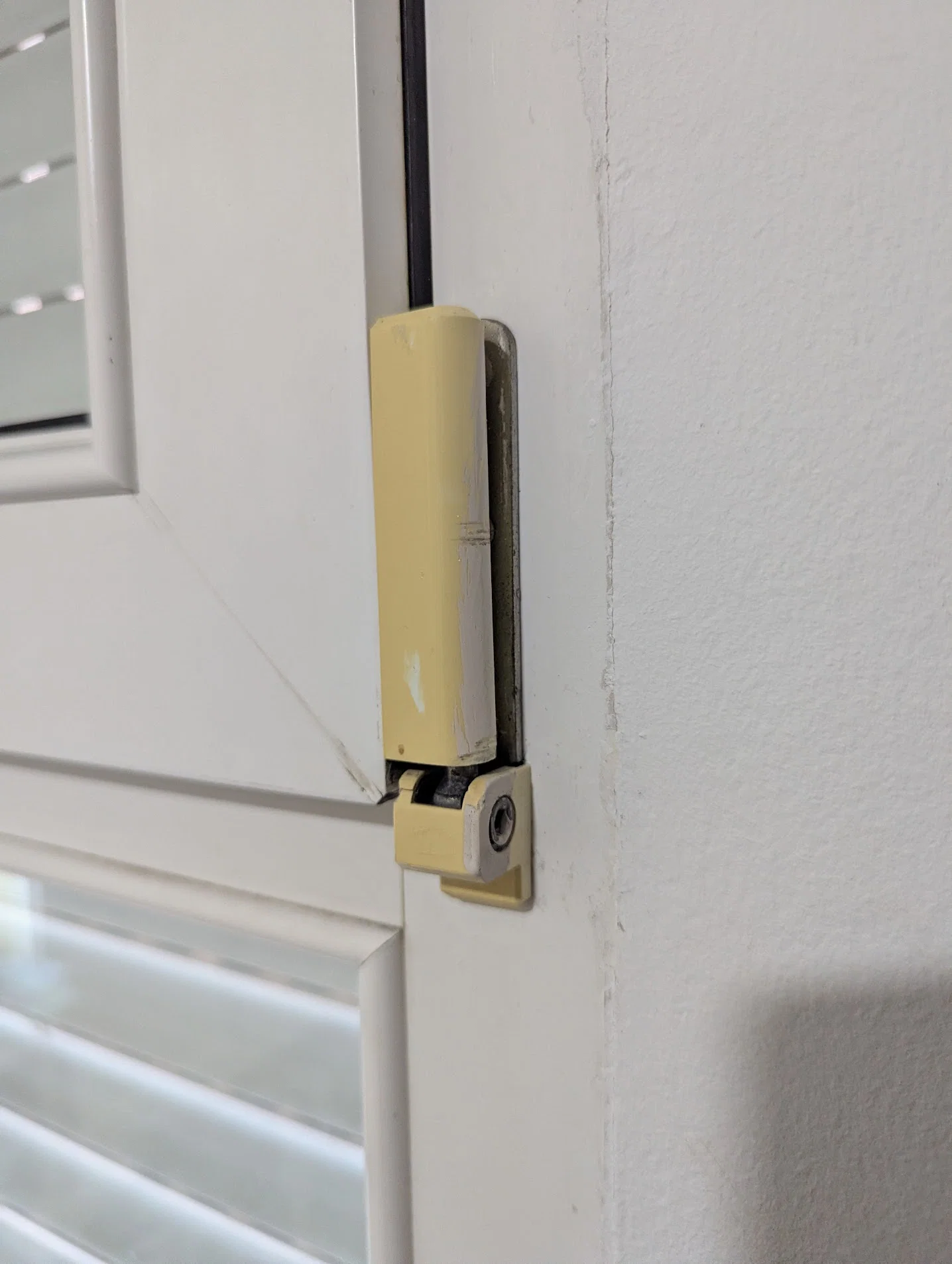

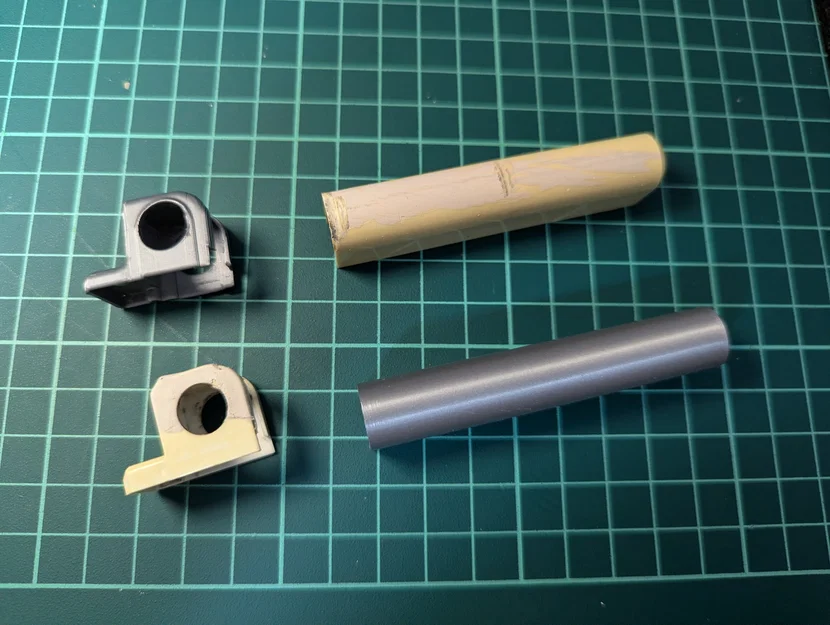

Do phơi nắng lâu ngày, bị sơn dính vào hoặc trầy xước, hầu hết các nắp che bản lề cửa sổ nhà tôi đều bị ố vàng, vỡ hoặc trông rất tệ. Sau một thời gian tìm kiếm phụ tùng thay thế không có kết quả, tôi quyết định tự thiết kế chúng.

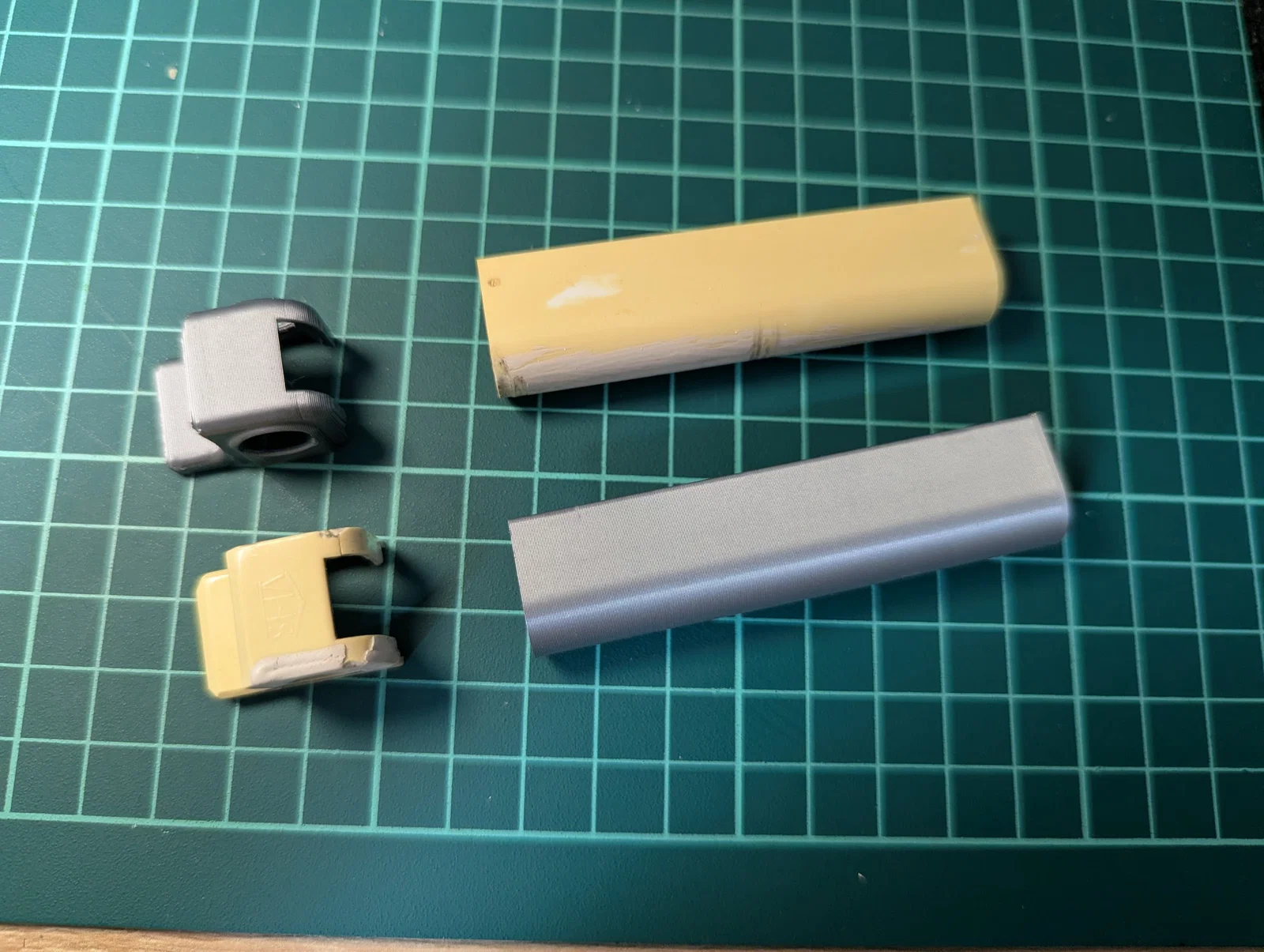

Tôi đã thiết kế ba loại nắp che:

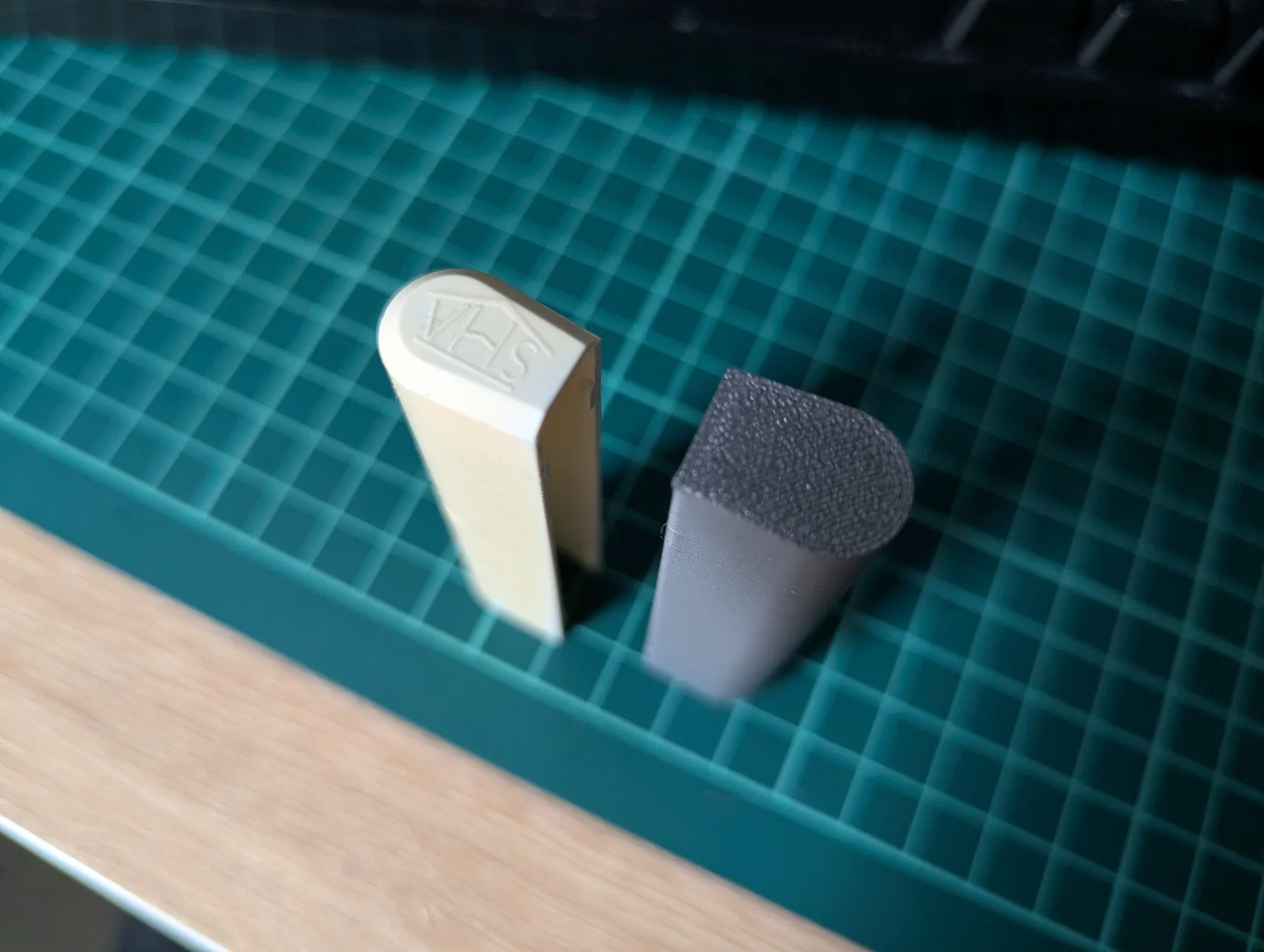

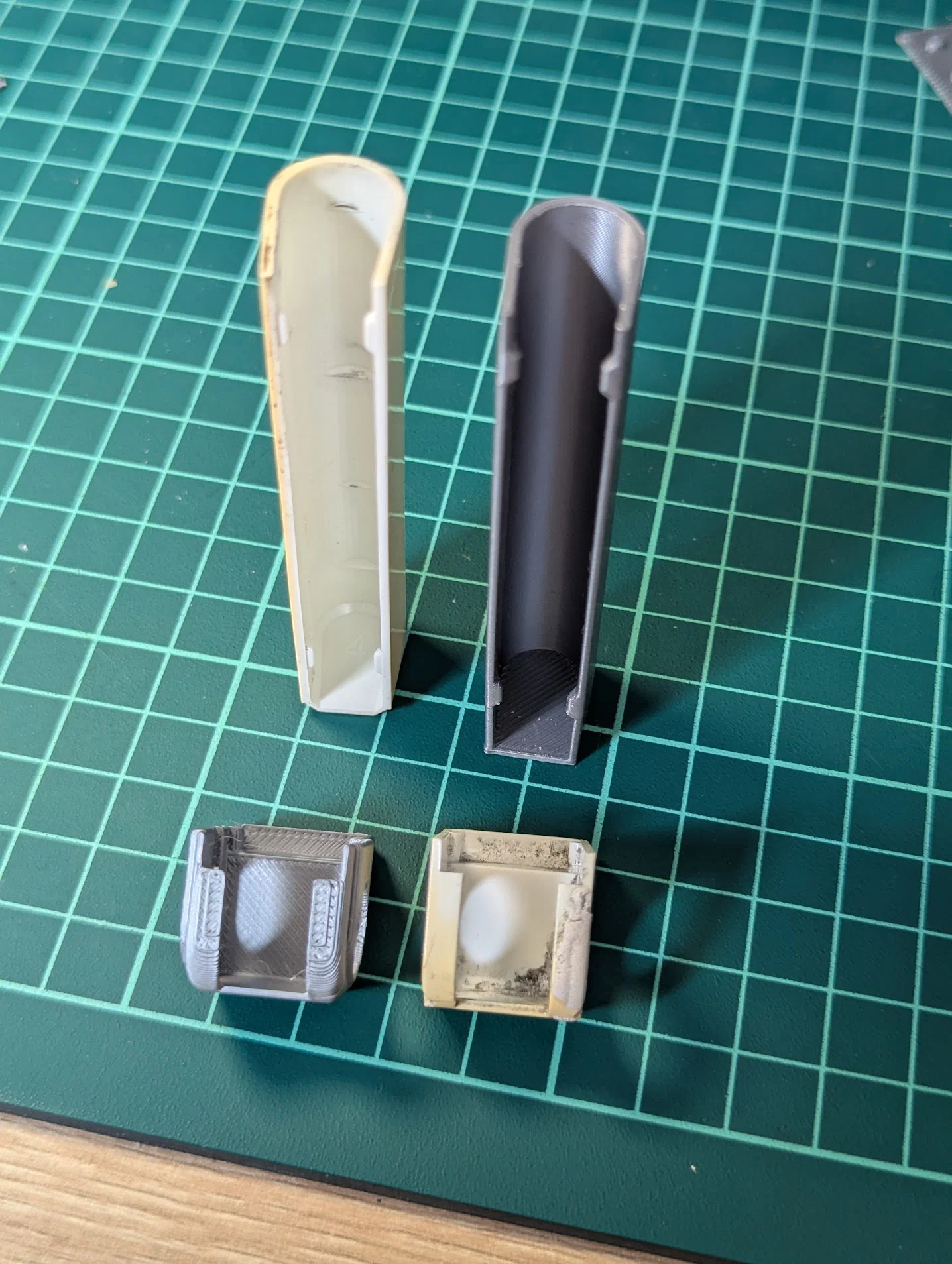

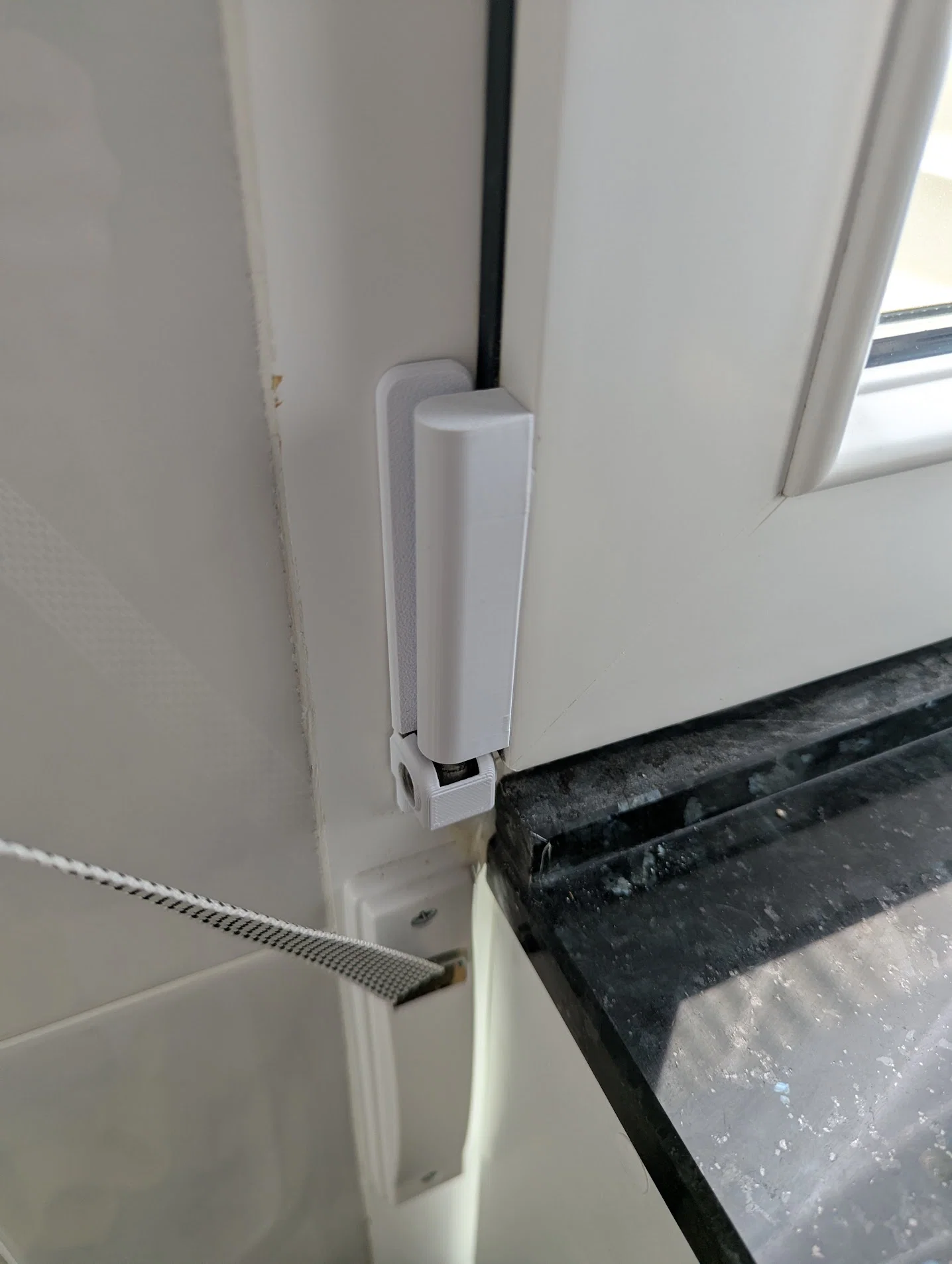

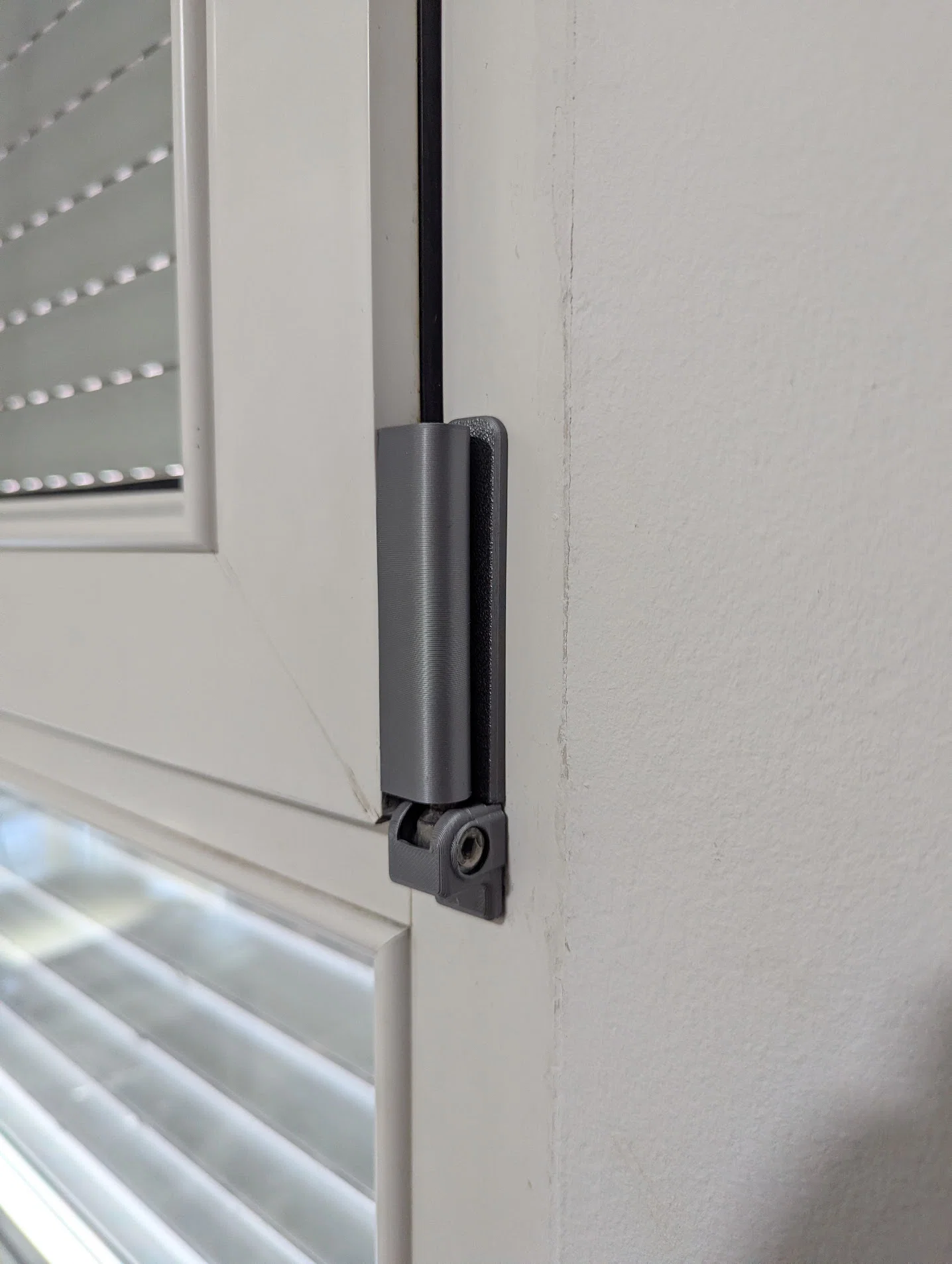

• Một nắp bán trụ dài cho phần bản lề thẳng đứng gắn vào cửa sổ.

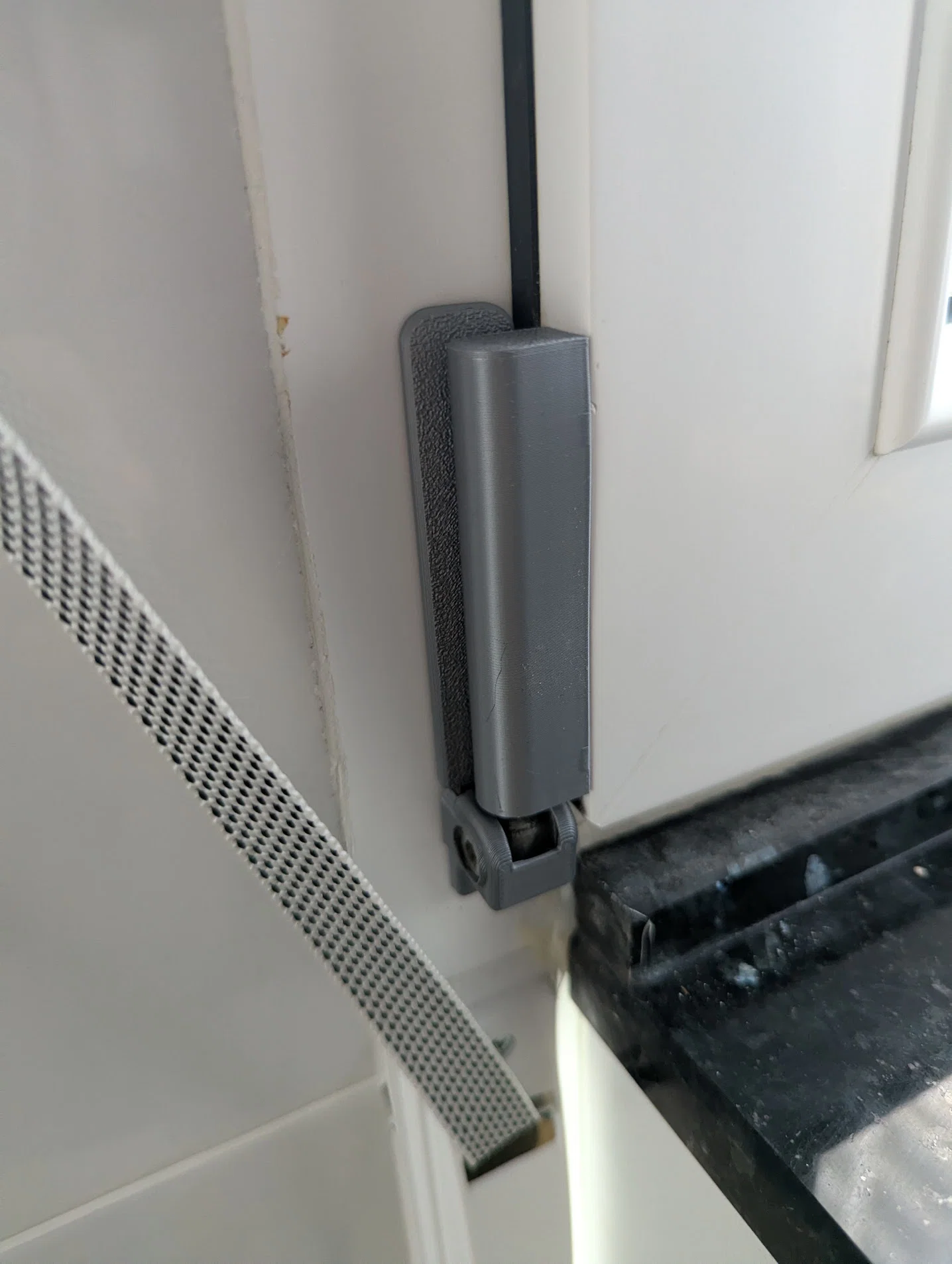

• Một nắp phẳng dài cho phần gắn vào khung cửa. Các cửa sổ của tôi không có sẵn phần này nên tôi không chắc liệu hiệu này có chuẩn đó không (tôi thấy các hiệu khác có). Dù sao thì phần đó cũng đủ chỗ để gắn nắp, thà che lại bằng màu mình thích còn hơn để lộ phần kim loại.

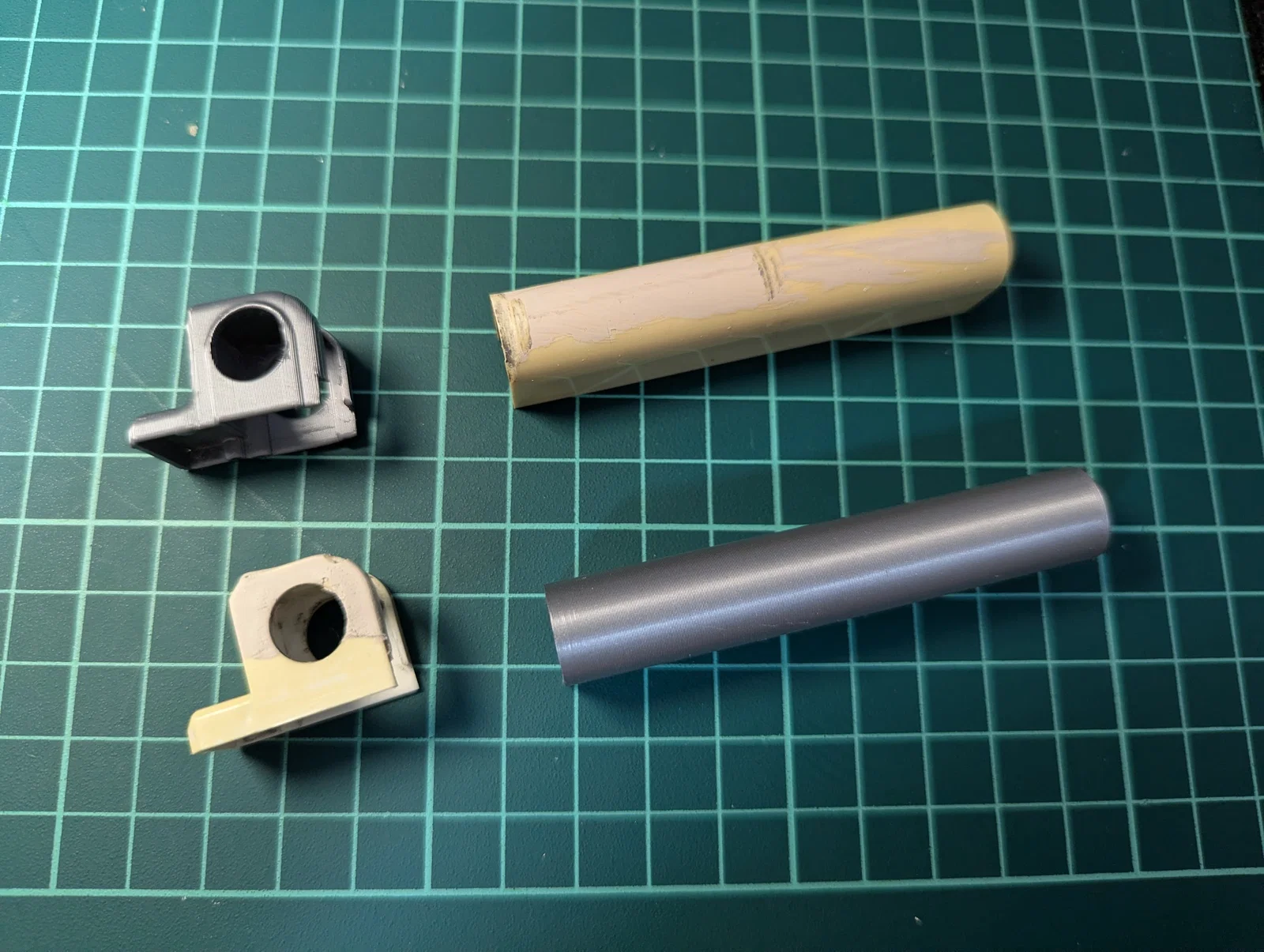

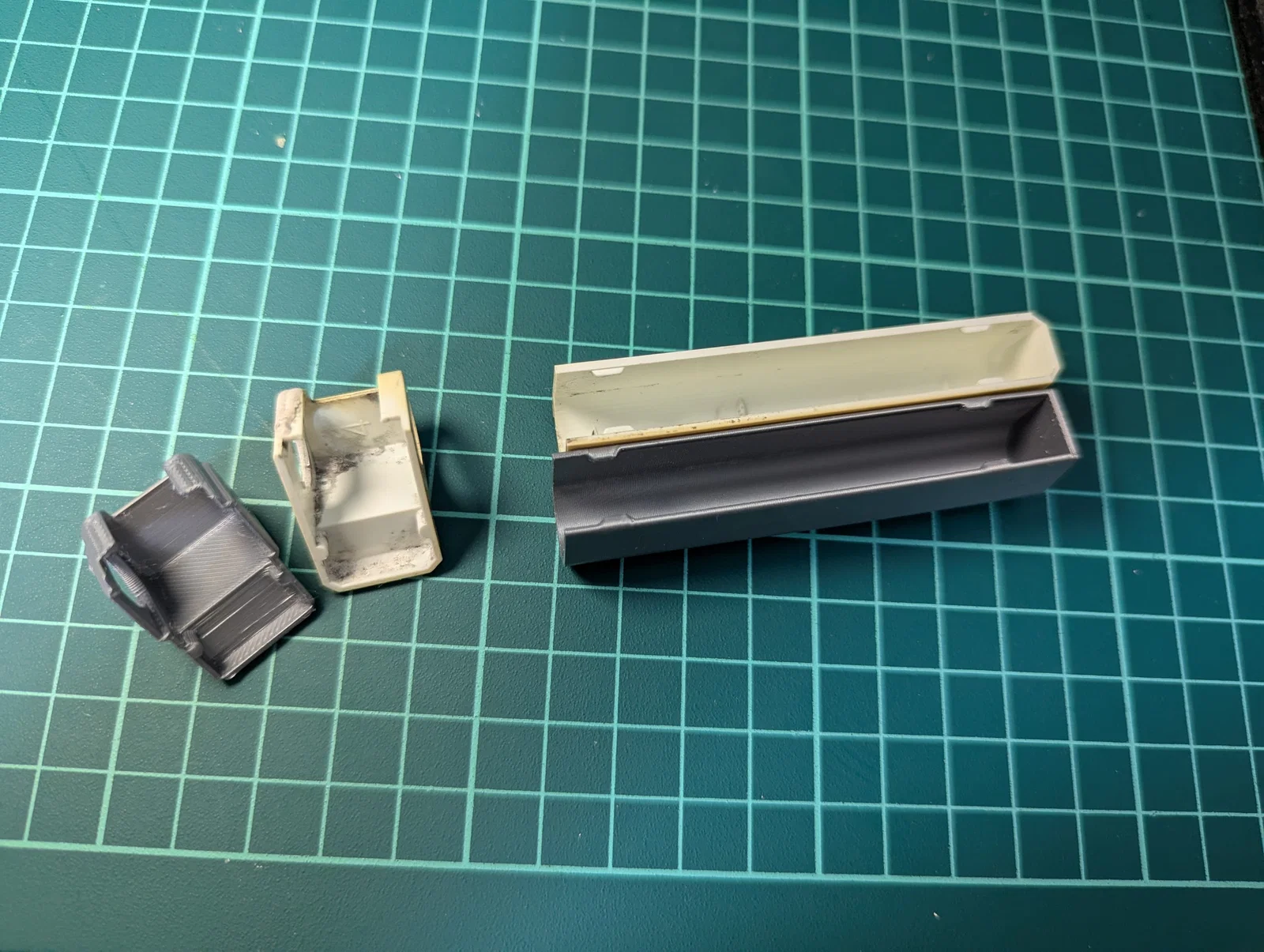

• Một nắp cho phần đáy. Nó được thiết kế rộng hơn để dễ tháo lắp hơn (vì tôi đã làm gãy hầu hết nắp zin khi cố kéo chúng ra).

Những lưu ý cần biết:

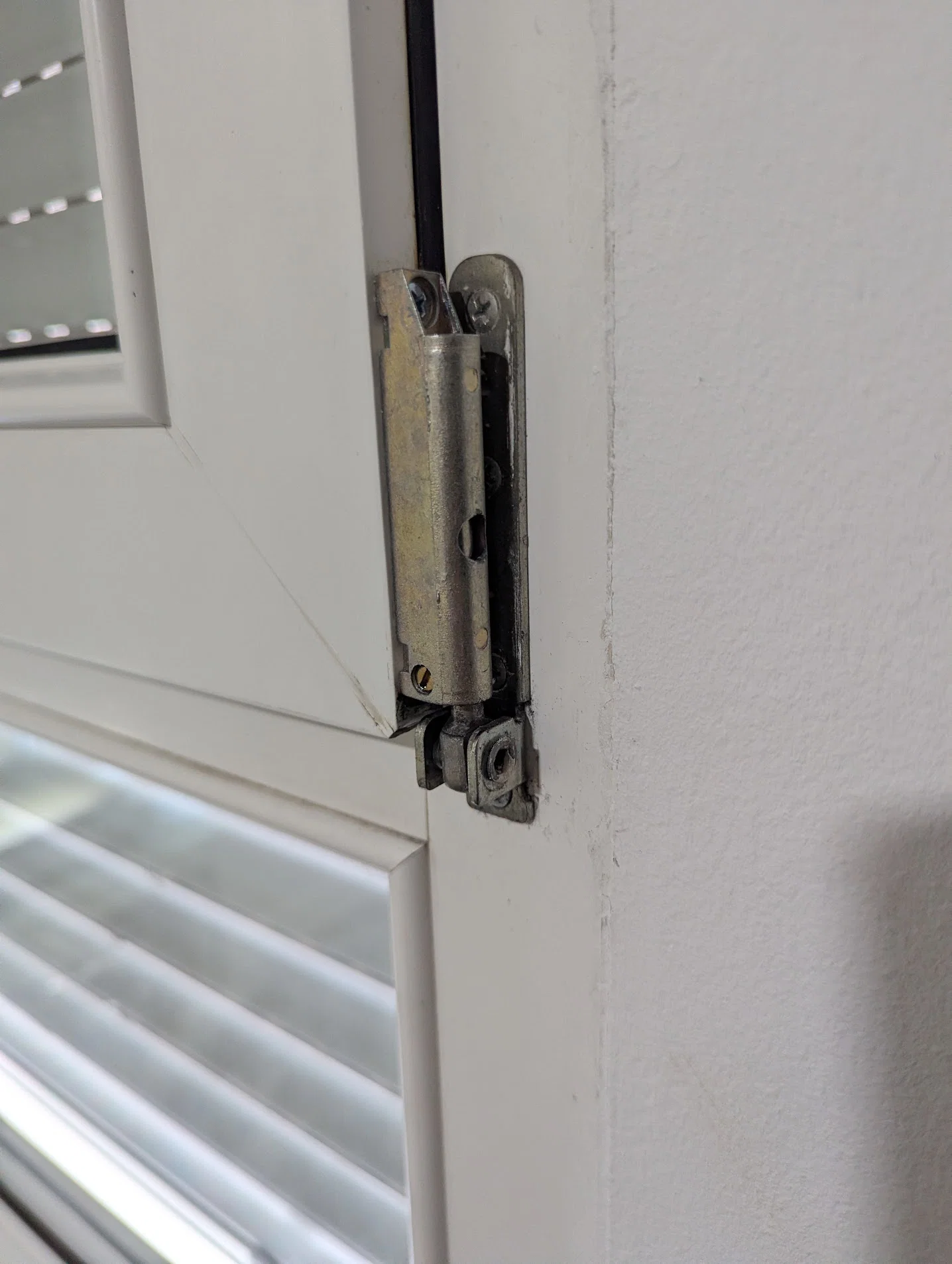

Chúng có công năng y hệt nắp zin (ví dụ như bạn vẫn có thể chỉnh vít điều chỉnh ở phía dưới).

Vì khoảng cách bản lề có thể không đồng đều trên mọi cửa sổ (do quá trình lắp đặt và khung cửa), nắp phẳng có thể không bám chắc. Một giọt keo nến nhỏ (hoặc loại keo bán vĩnh viễn) là đủ để giữ cố định mà vẫn dễ dàng tháo ra sau này.

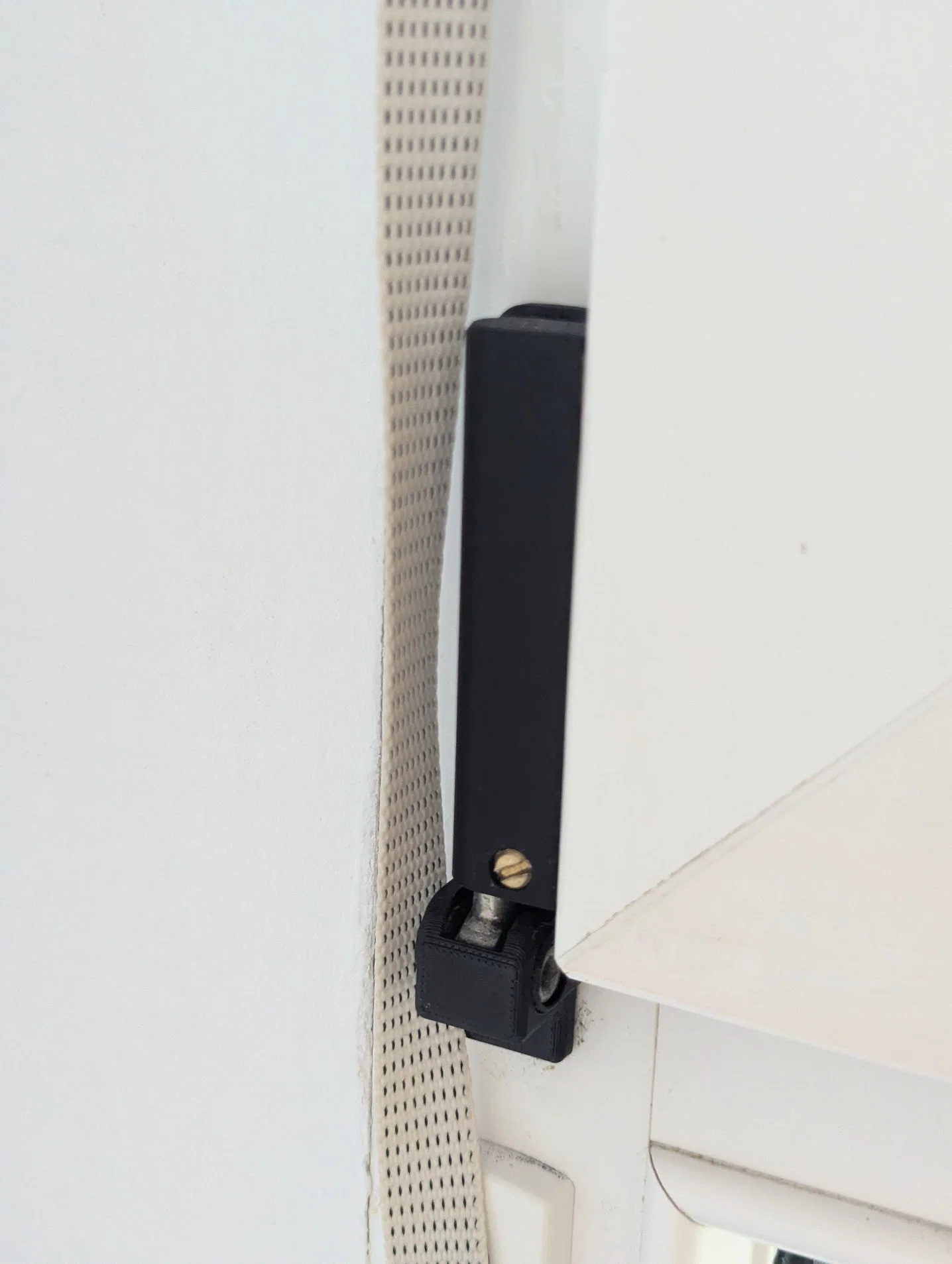

Tôi cũng đã thêm một tùy chọn nắp có lỗ, vì trong trường hợp của tôi, một trong các bản lề bị cấn đầu vít lồi ra làm nắp thường không khớp được (đây là loại vít định vị cửa vào khung).
