Vỏ bảo vệ in 3D cho BluButton

Vỏ bảo vệ in 3D cho BluButton

Mẫu vỏ in 3D này được thiết kế dành riêng cho BluButton, một dự án nút bấm truyền tín hiệu BLE mã nguồn mở:

https://github.com/robertoamd90/blu-button

BluButton nằm trong cùng hệ sinh thái với BluButtonBridge, dự án mã nguồn mở đi kèm dùng để nhận và tích hợp các sự kiện từ nút bấm BLE này:

https://github.com/robertoamd90/blu-button-bridge

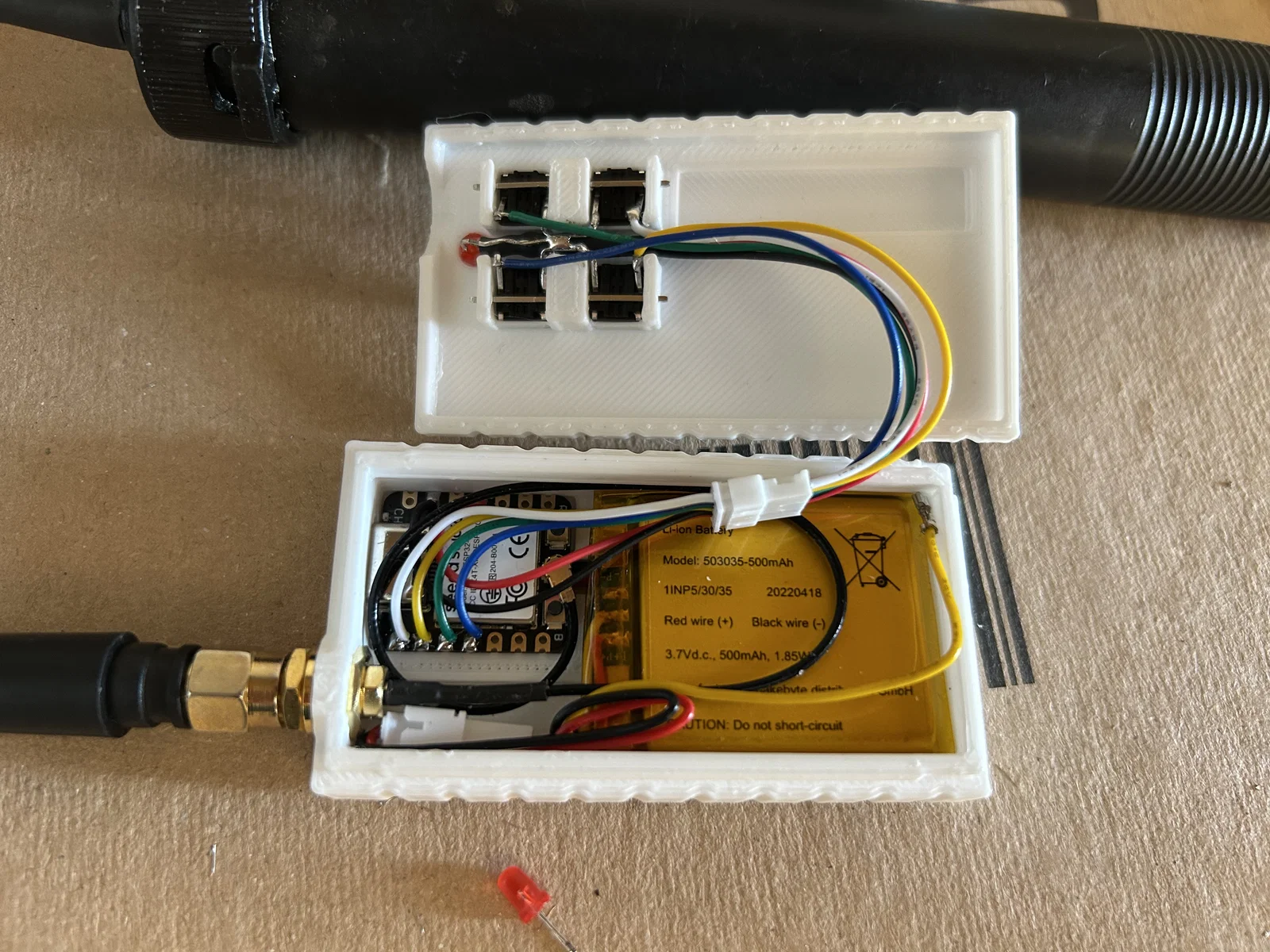

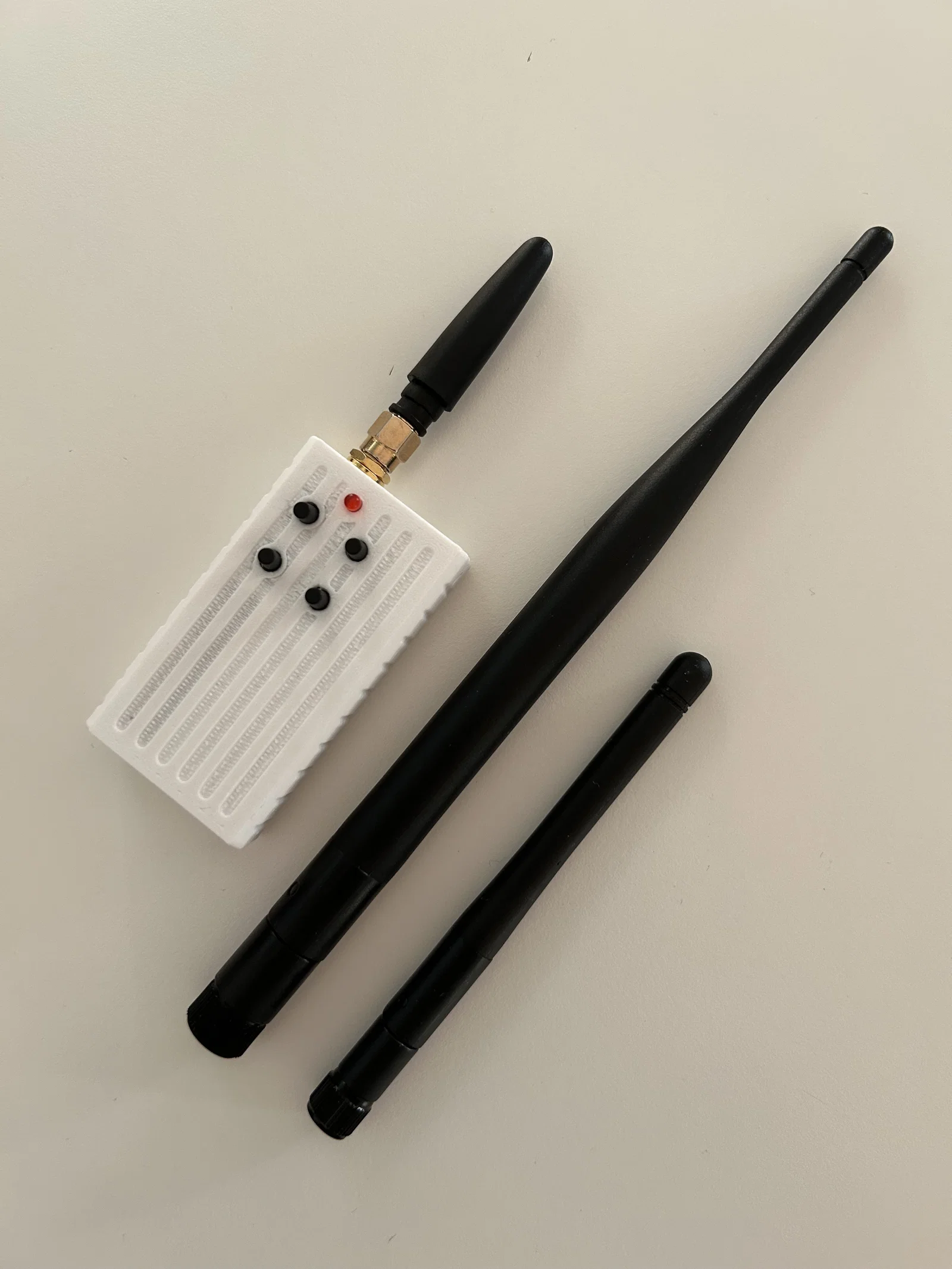

Phần vỏ được thiết kế bao quanh board Seeed XIAO ESP32-C3 với tính năng hỗ trợ pin tích hợp, vừa vặn cho loại pin sạc 503035. Bộ vỏ bao gồm chỗ lắp 4 nút nhấn, 1 đèn LED báo hiệu sự kiện và hỗ trợ gắn thêm anten râu bên ngoài để tăng cường hiệu suất kết nối không dây.

BluButton vận hành dựa trên giao thức quảng bá BTHome có mã hóa, được tối ưu hóa cho BluButtonBridge và vẫn đảm bảo tương thích với các thiết bị BTHome thông thường như Home Assistant. Đây là sự kết hợp tuyệt vời giữa in 3D, phần cứng nhúng và tự động hóa nhà thông minh mã nguồn mở.

Cập nhật v4

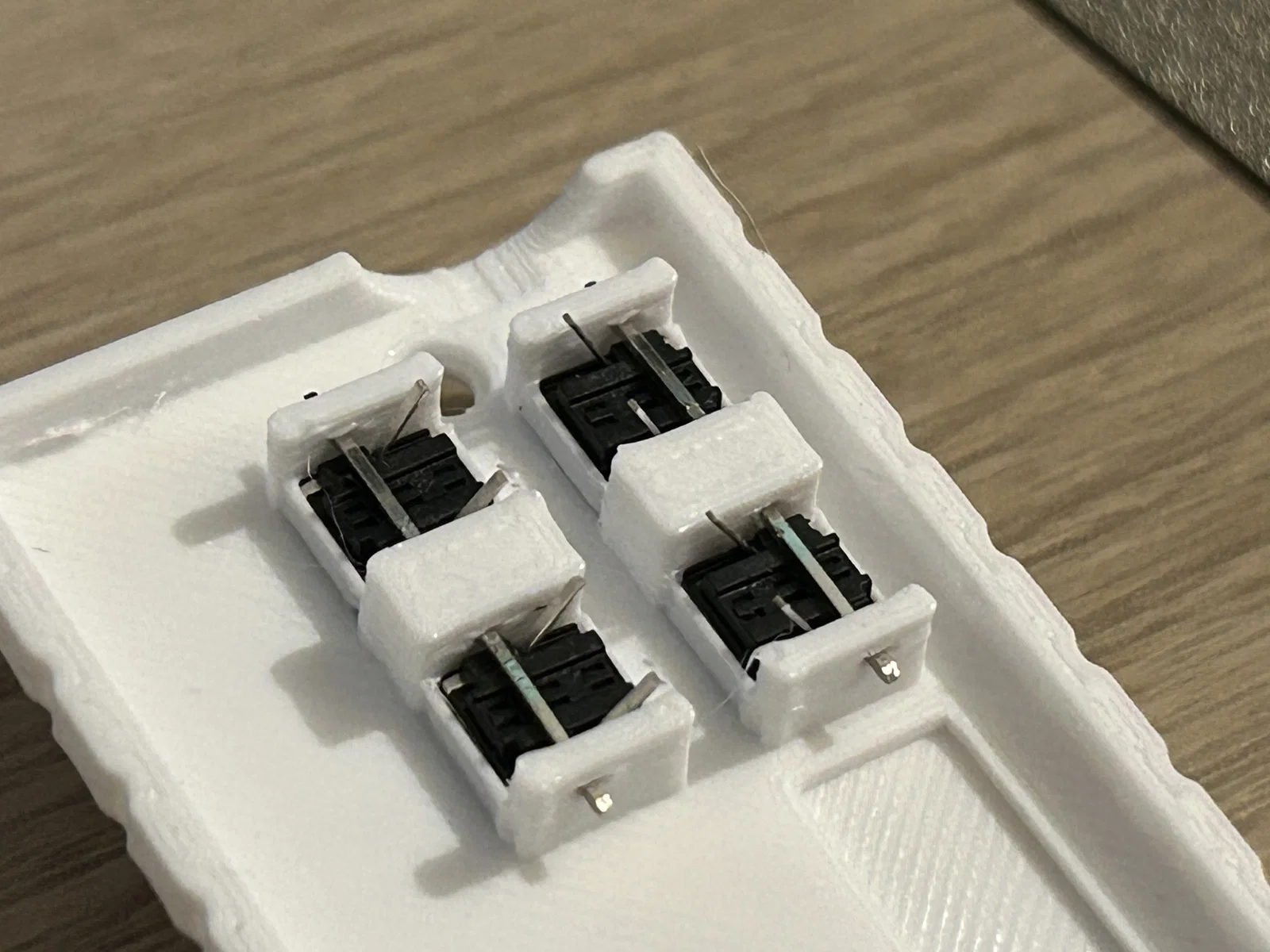

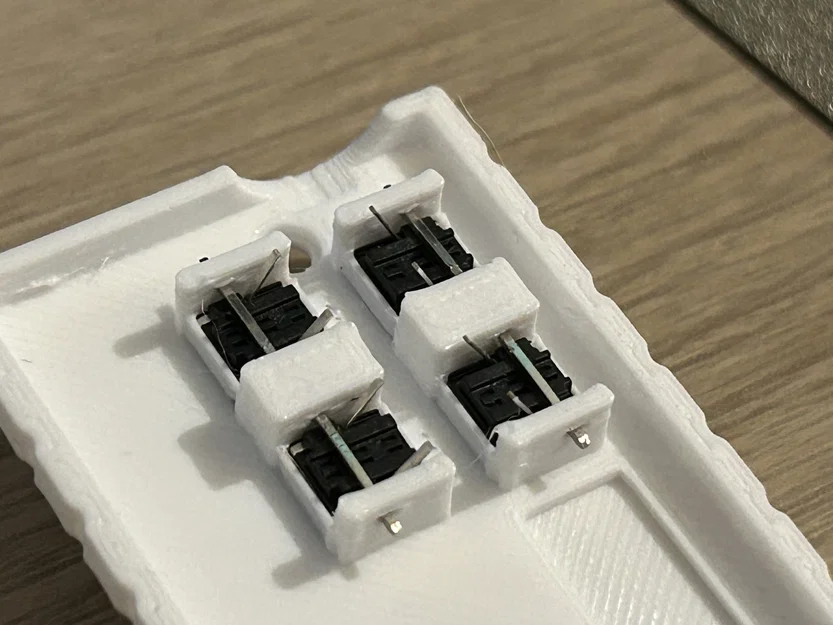

Đã thêm kết cấu mới giúp cố định các nút bấm mà không cần dùng đến keo dán.

Bạn hãy tận dụng các chân cắm (pin headers) đi kèm của ESP32, tháo chúng ra khỏi thanh nối và cắm vào các lỗ trên cấu trúc sau khi đã đặt công tắc vào vị trí.
