Nắp đậy ống ngắm tùy chỉnh (Generic Parametric Scope Cover)

Tác giả Koosh

Lượt tải: 2
Lượt thích: 0
Lượt coi: 60
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 7 file · 1,4 MB· 1,4 MB

File 7 1,4 MB

Strike_Eagle_Small_End_1778145630.3mf3MF · 241,7 KB
Strike_Eagle_Large_End_1778145631.3mf3MF · 236,3 KB
Viper_Small_End_1778145634.3mf3MF · 240,2 KB
Viper_Large_End_1778145635.3mf3MF · 236,4 KB
Sonara_Small_End_1778145636.stlSTL · 127,8 KB
Sonara_Large_End_1778145637.stlSTL · 120,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #375545
Danh mục: Thể Thao & Ngoài Trời
Ngày đăng: 07/05/2026
Giấy phép: CC BY-NC — Ghi công, phi thương mại
Thẻ: gun
rifle
scope
ruger
308
colt
springfield
65mm
prs
3006
elr
5556

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

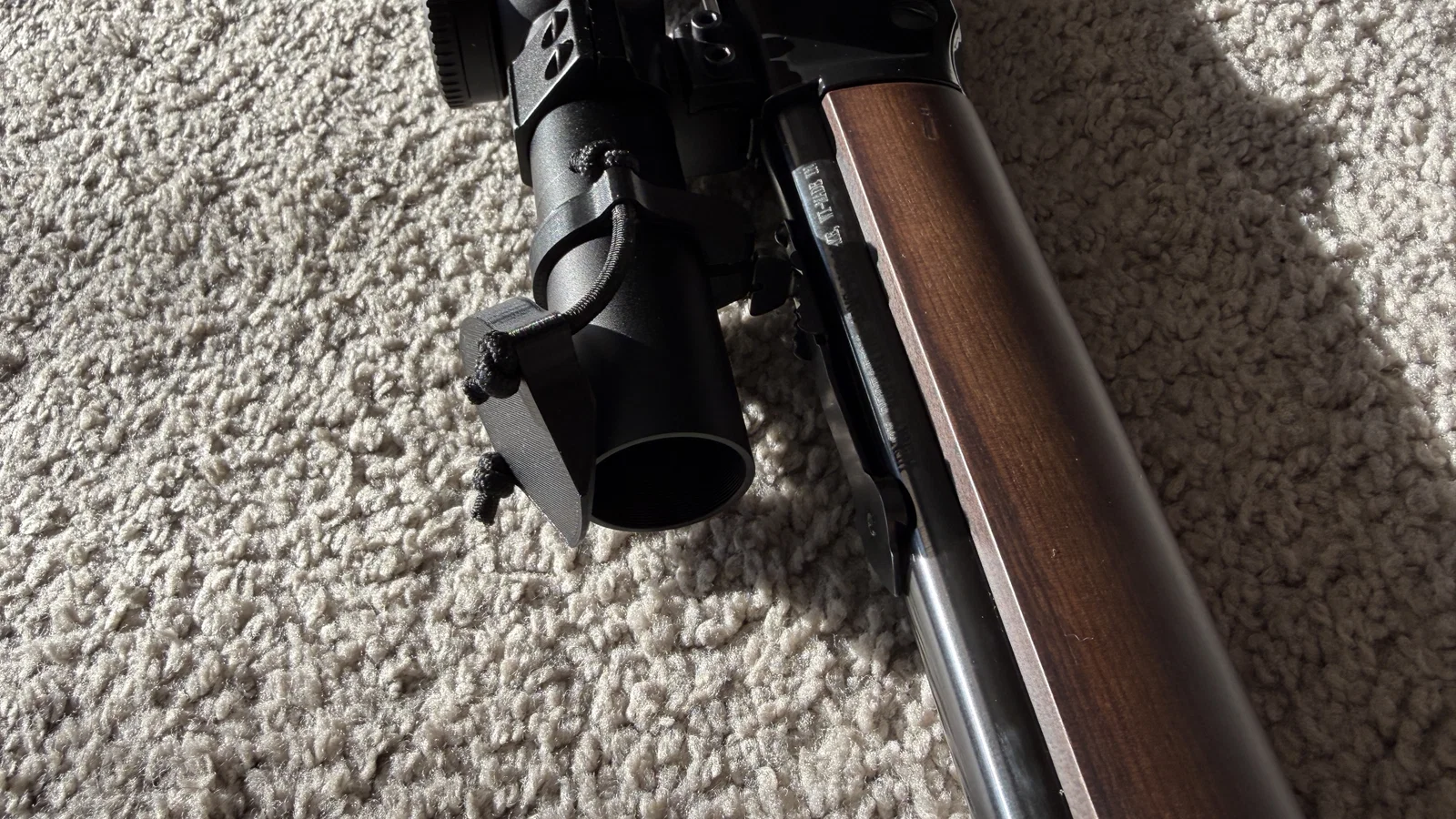

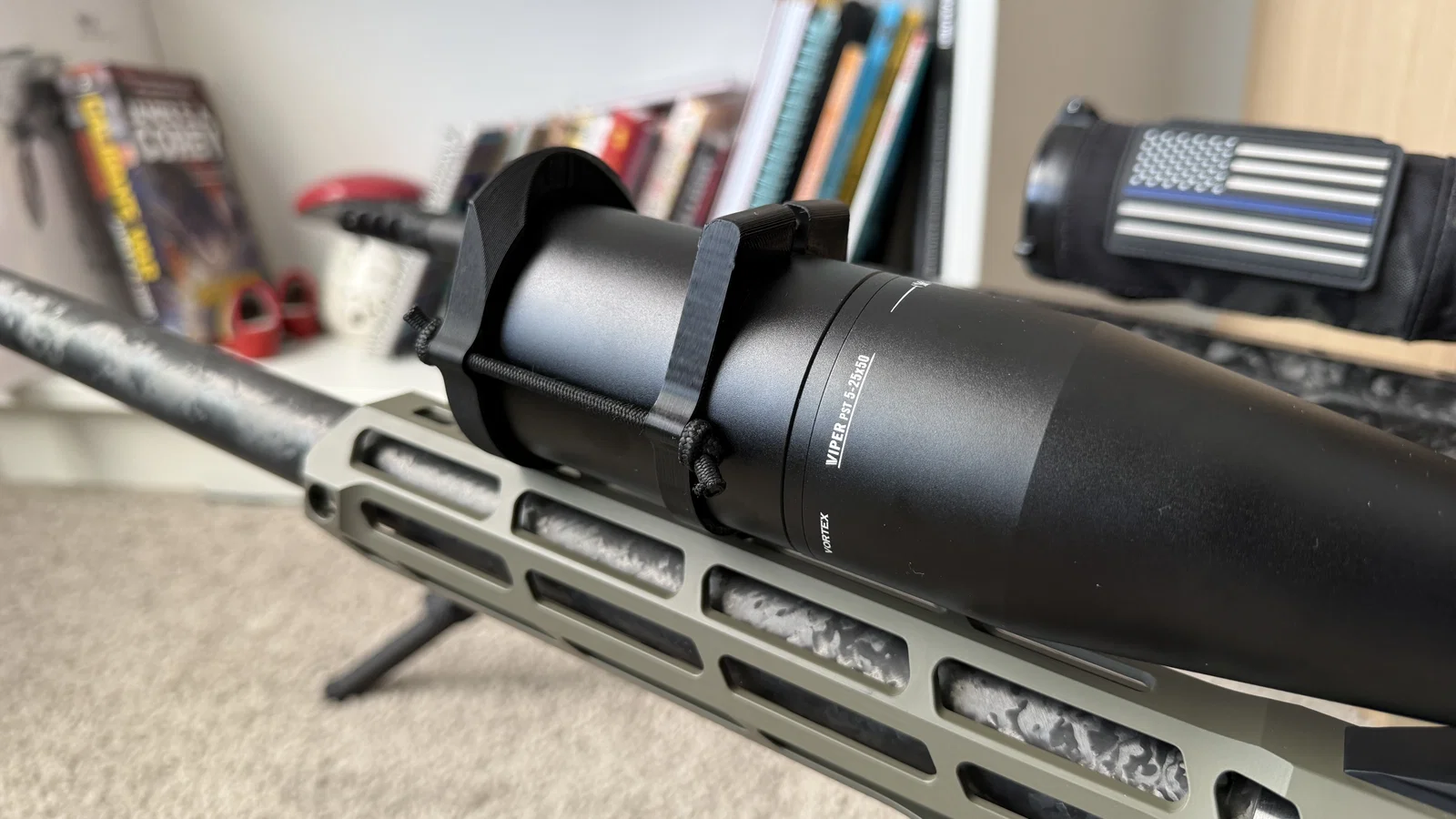

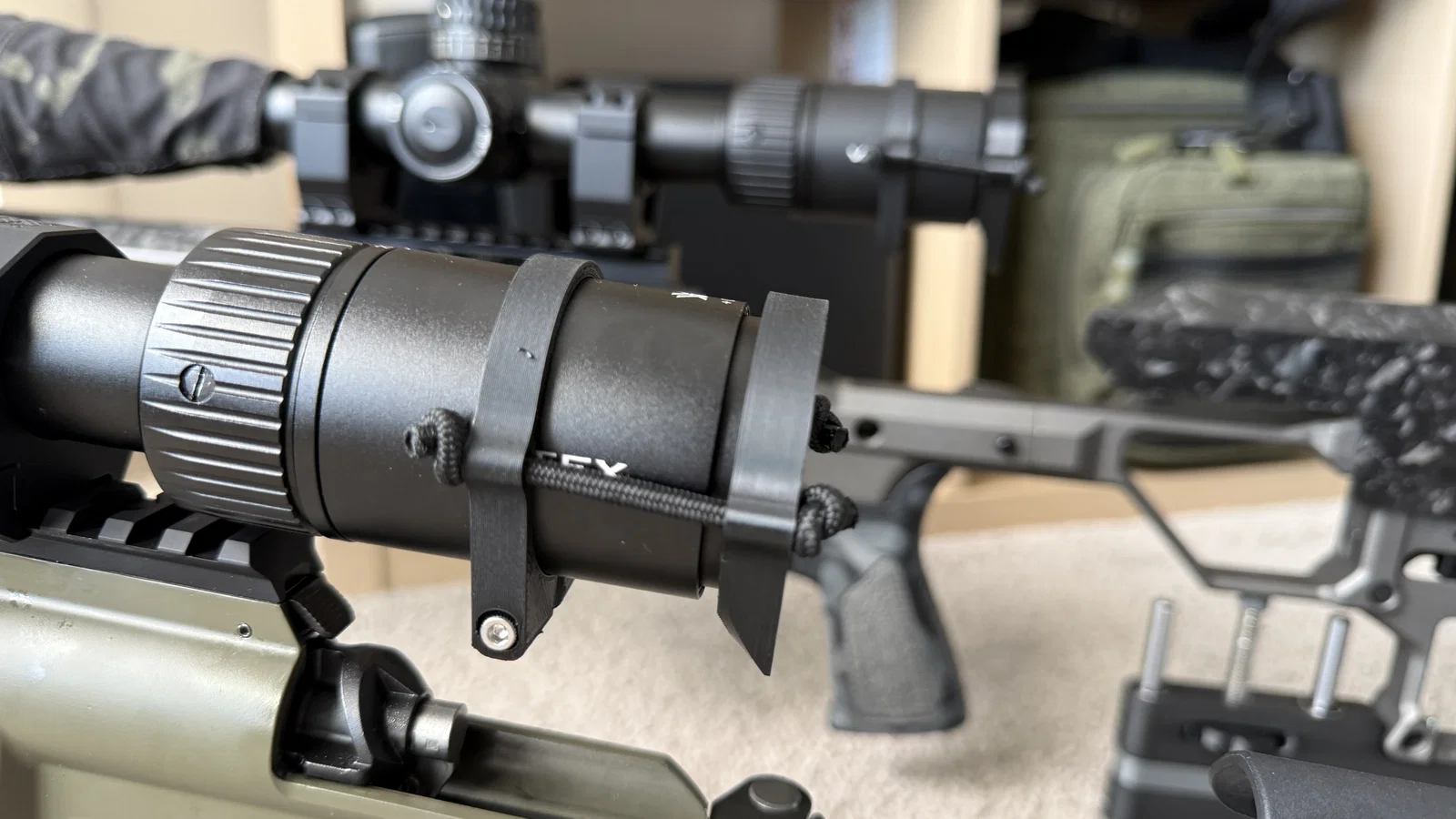

Thiết kế tham số (parametric) này cho phép bạn tạo nắp đậy bật lên (flip-up) cho bất kỳ loại ống ngắm (scope) nào. Bạn có thể sử dụng Fusion 360, vào phần PARAMETERS để nhập các giá trị tùy ý cho biến "Size", thiết kế sẽ tự động điều chỉnh các kích thước còn lại cho phù hợp. Mình khuyến khích các bạn dùng thước kẹp đo đường kính ống ngắm, sau đó cộng thêm 0.5mm để đảm bảo lắp vào vừa vặn nhất. LINH KIỆN CẦN THIẾT: Bạn sẽ cần sợi bugee cord này. Ngoài ra, cần thêm một con ốc M3x8 SHCS. CÁCH LẮP ĐẶT: Có hai cách để lắp đặt. Nếu bạn không có đủ không gian để bắt ốc vào vòng cố định, bạn có thể buộc dây bungee bên dưới và vòng quanh ống ngắm để cố định sang đầu bên kia. Mình có đính kèm vài ví dụ trong hình ảnh. Mình đã bao gồm sẵn một vài kích thước mình tự làm cho ống ngắm của mình, nhưng nếu bạn cần kích thước đặc biệt mà không rành phần mềm CAD, cứ nhắn mình nhé, mình rất sẵn lòng làm giúp bạn! Cảm ơn mọi người.
