Bộ chuyển đổi PTFE Bowden nâng cấp cho Elegoo Centauri Carbon

Lời cảm ơn: Đặc biệt gửi lời cảm ơn đến Marko Borsic vì bản thiết kế gốc "PTFE Bowden Tubing Adapter for Elegoo Centauri Carbon Filament Sensor." Bản remix này được xây dựng dựa trên công trình tuyệt vời của anh ấy để tinh chỉnh độ vừa vặn và chức năng cho cộng đồng. Giống như tác giả gốc, mình cũng chia sẻ file STEP để mọi người dễ dàng chỉnh sửa.

Chức năng:

Mô hình này là một bản remix được thiết kế chính xác để làm khớp nối dạng snap-on cho cảm biến hết nhựa (filament runout sensor) của máy Elegoo Centauri Carbon. Khác với thiết kế gốc dựa vào lực ma sát, phiên bản này có ren tích hợp ở phía đầu vào để gắn các khớp nối khí nén (pneumatic connectors) chất lượng cao. Điều này đảm bảo kết nối chuyên nghiệp và kín khít giữa ống PTFE và vỏ cảm biến.

Thông số kỹ thuật và thiết lập in:

Máy in: Elegoo Centauri Carbon

Chất liệu: PETG (Đen)

Chiều cao lớp (Layer Height): 0.12 mm (rất quan trọng để đảm bảo độ chính xác của ren)

Đường kính đầu phun (Nozzle): 0.4 mm

Độ lấp đầy (Infill): 100%

Supports: Chỉ cần thiết ở dưới phần đầu nối/nozzle bên ngoài. Lưu ý quan trọng: Đảm bảo không tạo support bên trong phần ren để tránh làm hỏng cấu trúc bên trong.

Hướng dẫn lắp ráp:

Cẩn thận gỡ bỏ phần vật liệu support bên ngoài đầu nối.

Vặn khớp nối khí nén PC4-M10 hoặc PC6-M10 vào phần đầu vào đã có ren.

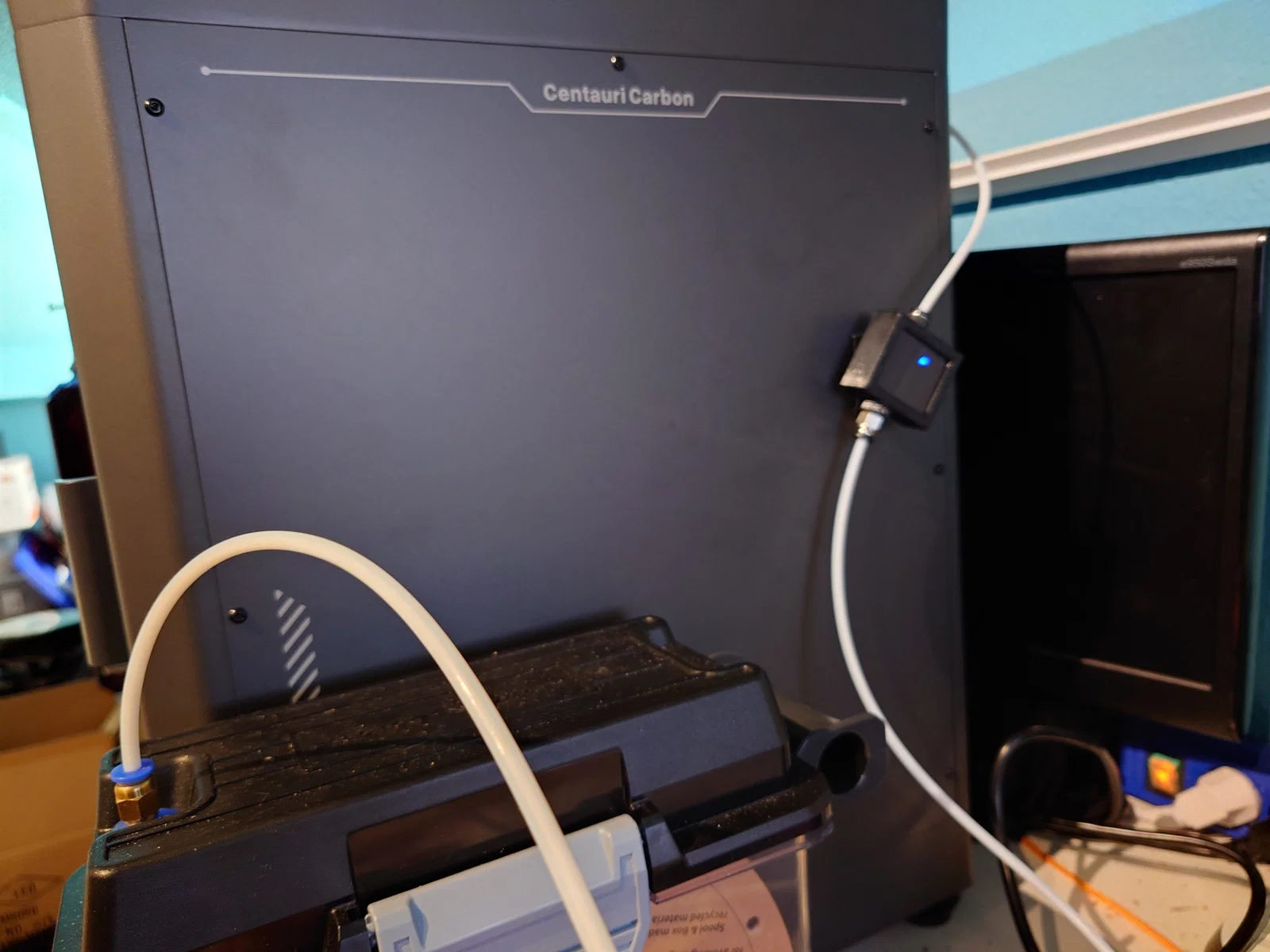

Lắp adapter vào cảm biến nhựa của máy Elegoo Centauri Carbon cho đến khi nghe tiếng tách.

Lưu ý: Do kết nối ren chắc chắn, adapter chỉ có thể được lắp vào hoặc tháo ra khi đã xả hết sợi nhựa.

Vật liệu bổ sung:

1x Khớp nối khí nén PC4-M10 hoặc PC6-M10.

Các tính năng chính:

Đầu vào có ren: Thay thế thiết kế ma sát bằng ren chắc chắn cho các khớp nối PC4/PC6-M10.

Căn chỉnh chính xác: Vị trí các cổng đã được điều chỉnh để đồng tâm hoàn hảo với đường vào và ra của cảm biến.

Độ bám tốt hơn: Có hai chốt khóa nhỏ ở phía trước giúp lắp vào vỏ cảm biến chắc chắn với tiếng "tách" rõ ràng.

Khả năng bảo trì: Lực kẹp ở đầu ra được tối ưu hóa để dễ dàng tháo lắp mà vẫn duy trì sự ổn định về cấu trúc.

Ứng dụng:

Đi dây PTFE chuyên nghiệp bằng cách sử dụng các khớp nối khí nén tiêu chuẩn.

Cải thiện độ tin cậy cho việc in tốc độ cao, nơi cần loại bỏ hiện tượng rung lắc ống dẫn.

Tích hợp liền mạch với các hộp chống ẩm bên ngoài hoặc các lỗ thông vách thùng máy (enclosure).
