Sunlu S2 Feed Redirect Bearing Roller Guide

Chuẩn bị/Vật liệu

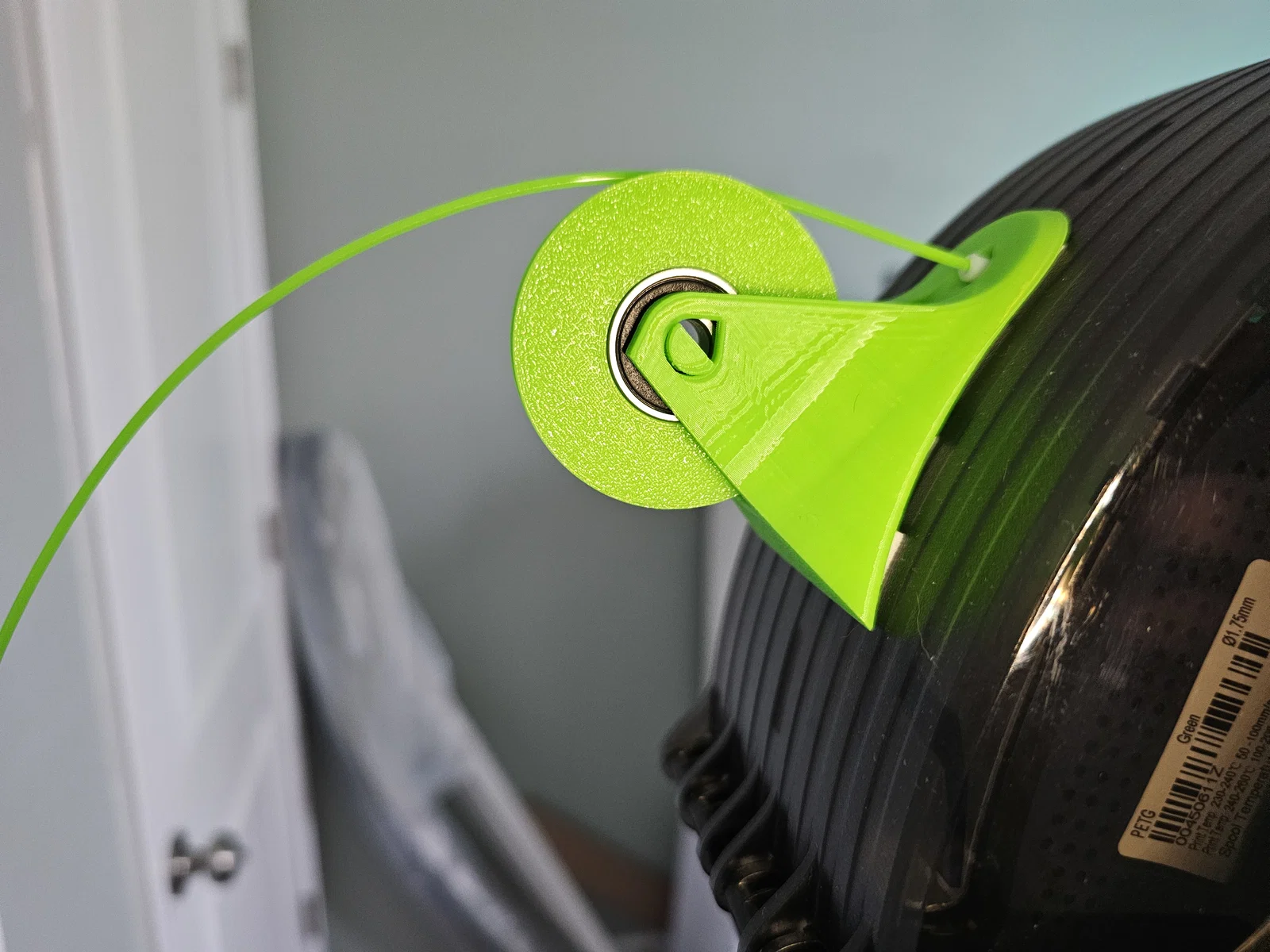

Mô hình này, cũng giống như của _bdjester, cần sử dụng một vòng bi (bearing) 608 (loại dùng cho ván trượt) và bạn sẽ cần nhấn nó vào phần trục một cách dứt khoát. Tôi đã dùng băng dính hai mặt loại chịu lực tốt; cá nhân tôi dùng loại Scotch chịu được 15-pound (khoảng 6.8kg) dùng trong nhà (link Amazon). Bạn cũng nên chuẩn bị một đoạn ống PTFE (ống Bowden) dài khoảng 5cm, giải thích lý do tại sao cần đoạn ống này sẽ có ở phần dưới. Đây là đoạn ống 1 mét tôi đã mua từ Creality.

Mô tả

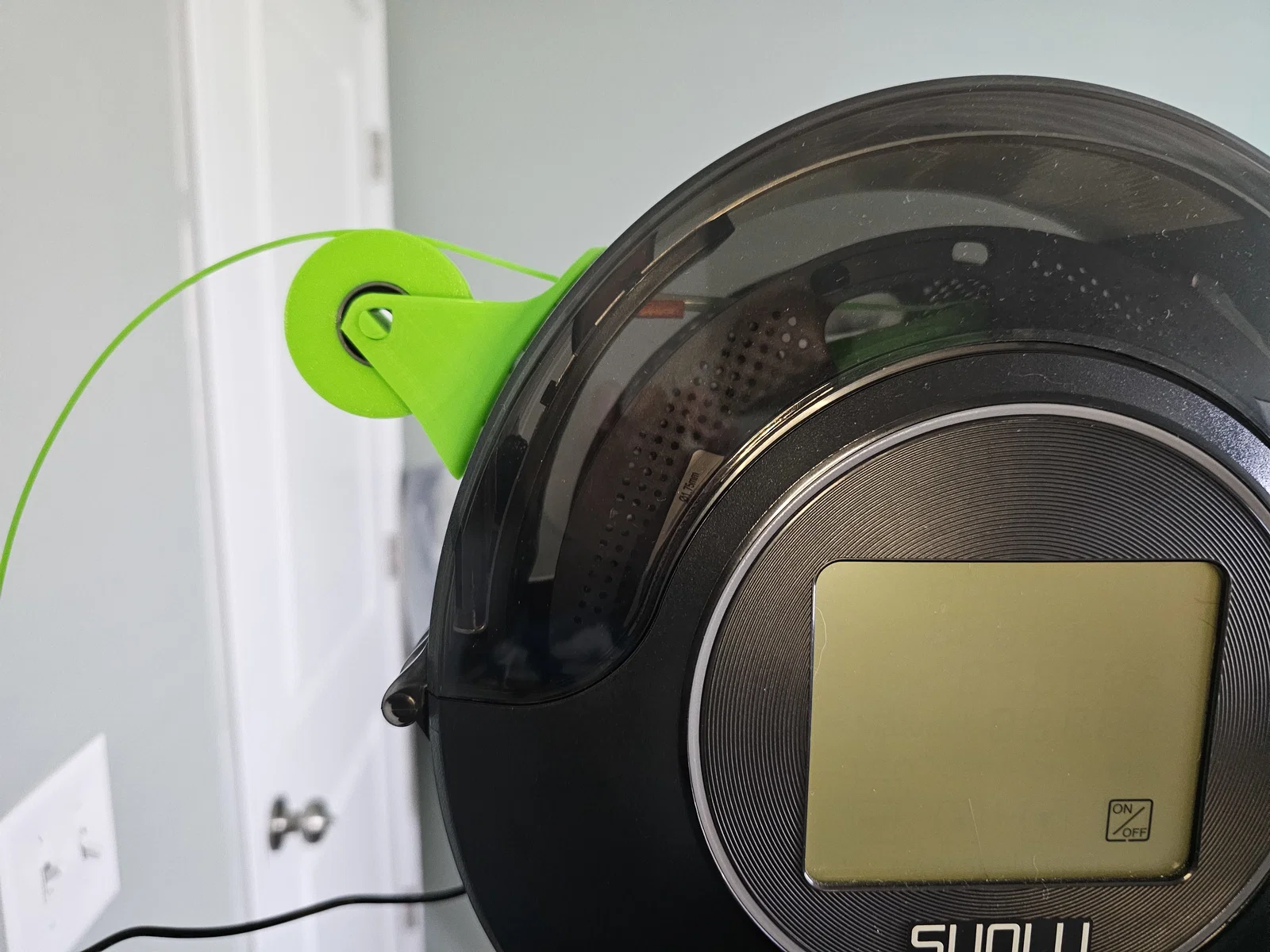

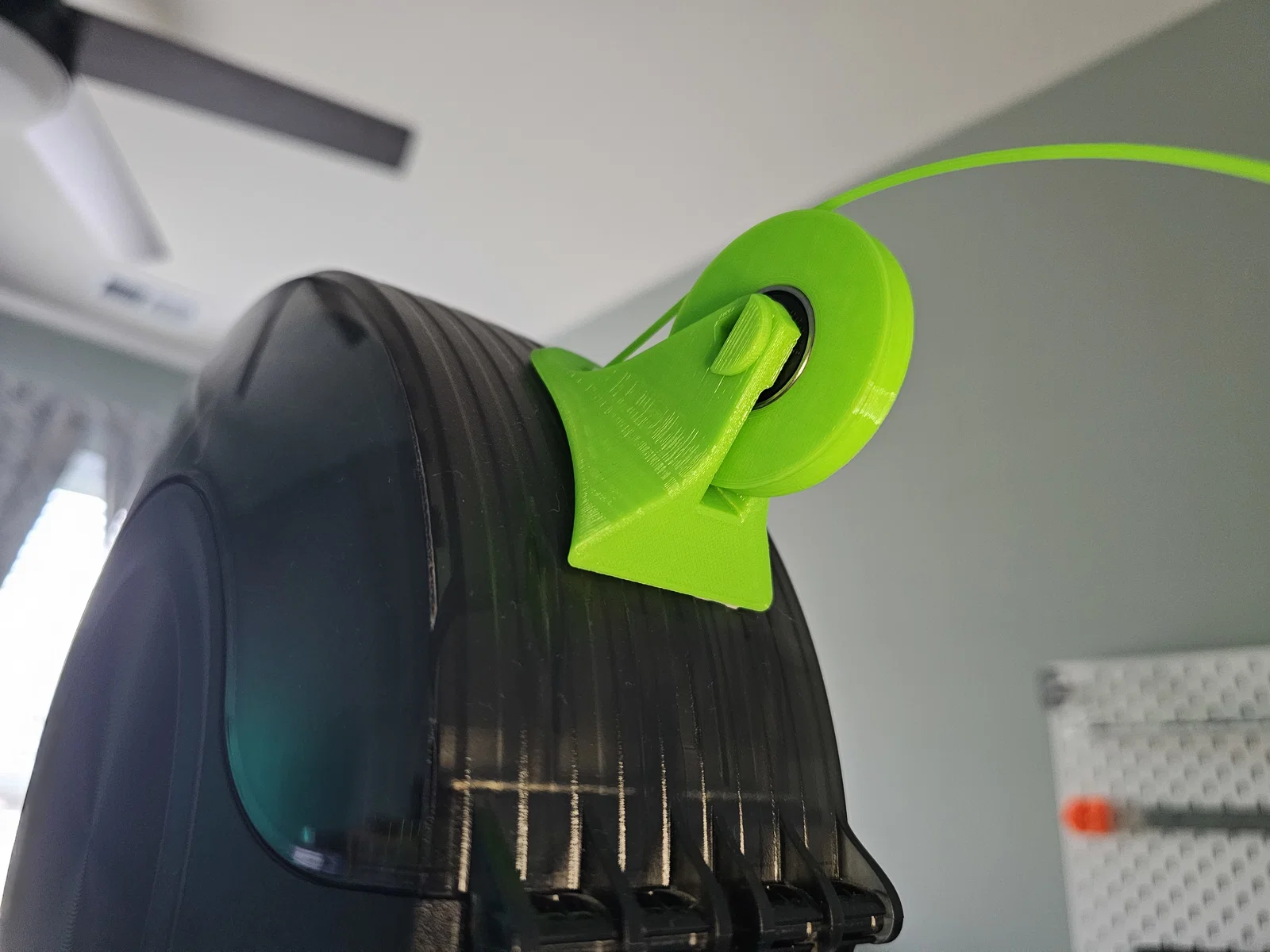

Con lăn dẫn hướng sợi nhựa này được thiết kế nhằm giúp mọi người dễ dàng in ấn và lắp đặt hơn so với phiên bản của _bdjester. Mục tiêu là tạo ra đường thoát sợi mượt mà nhất có thể từ máy sấy sợi Sunlu S2 theo hướng đi xuống. Tôi thường sấy sợi ngay trong lúc máy in đang chạy, và vì bàn làm việc không đủ rộng để đặt máy sấy cạnh máy in, nên tôi đã gắn máy sấy lên khung của máy in Sovol SV01 Pro.

Sau khi treo máy sấy lên cao, tôi cần một giải pháp để dẫn sợi đi xuống dưới. Có nhiều mẫu thiết kế cho phép dẫn sợi xuống, nhưng hầu hết đều yêu cầu phải mở hé nắp máy sấy – điều mà tôi không thích chút nào. Thiết kế này giải quyết vấn đề đó mà không cần khoan đục hay thay đổi vĩnh viễn cấu trúc máy.

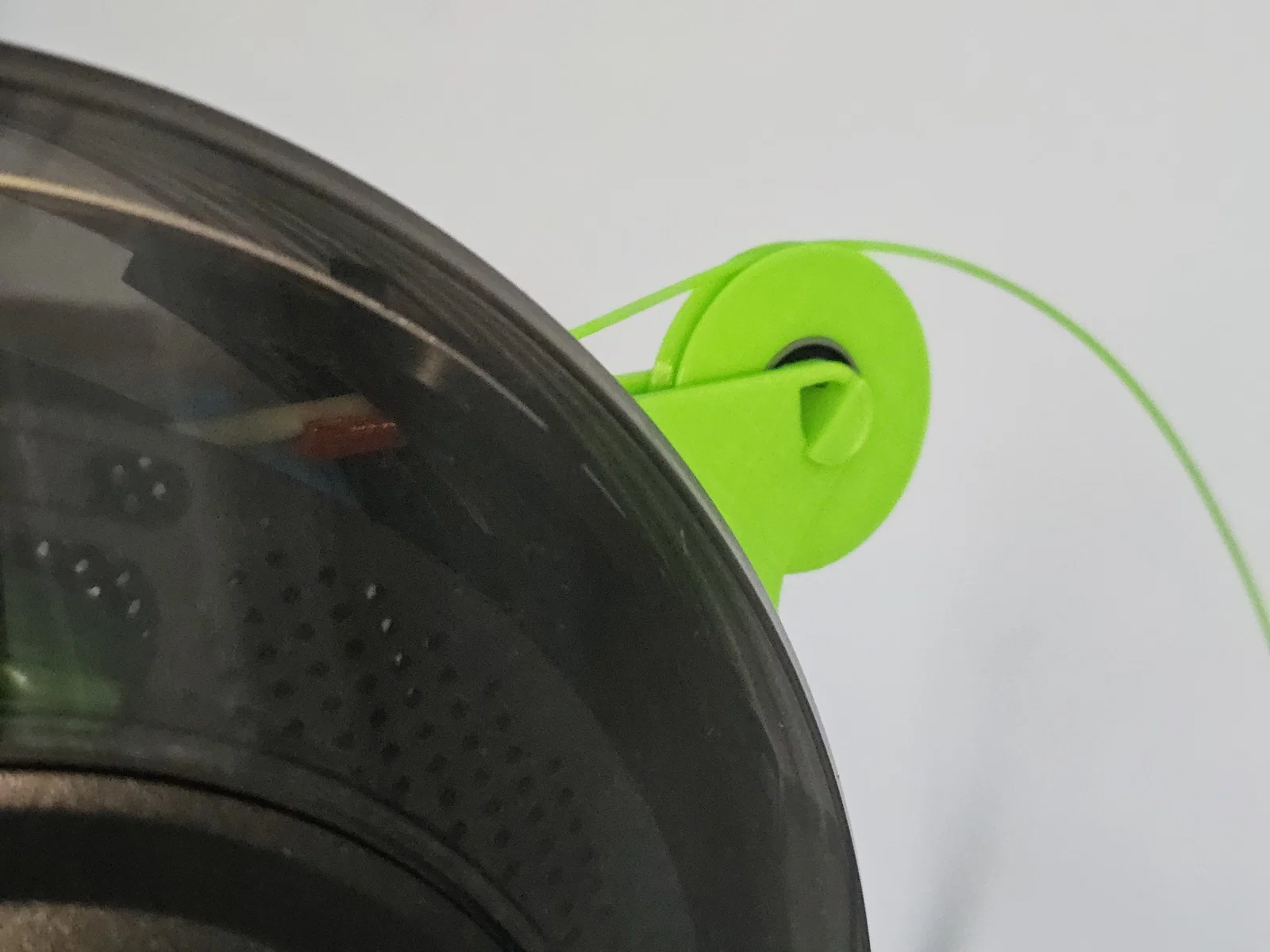

Tôi thiết kế con lăn này để dùng kèm với mẫu dẫn hướng sợi cực kỳ thông minh này của killdaclick. Góc thoát sợi từ thiết kế của họ dẫn thẳng vào con lăn của tôi tạo ra sự chuyển tiếp rất mượt. Dù không bắt buộc, nhưng tôi khuyên bạn nên in thêm phần đó bằng loại nhựa chịu nhiệt (PETG là lựa chọn ổn nhất).

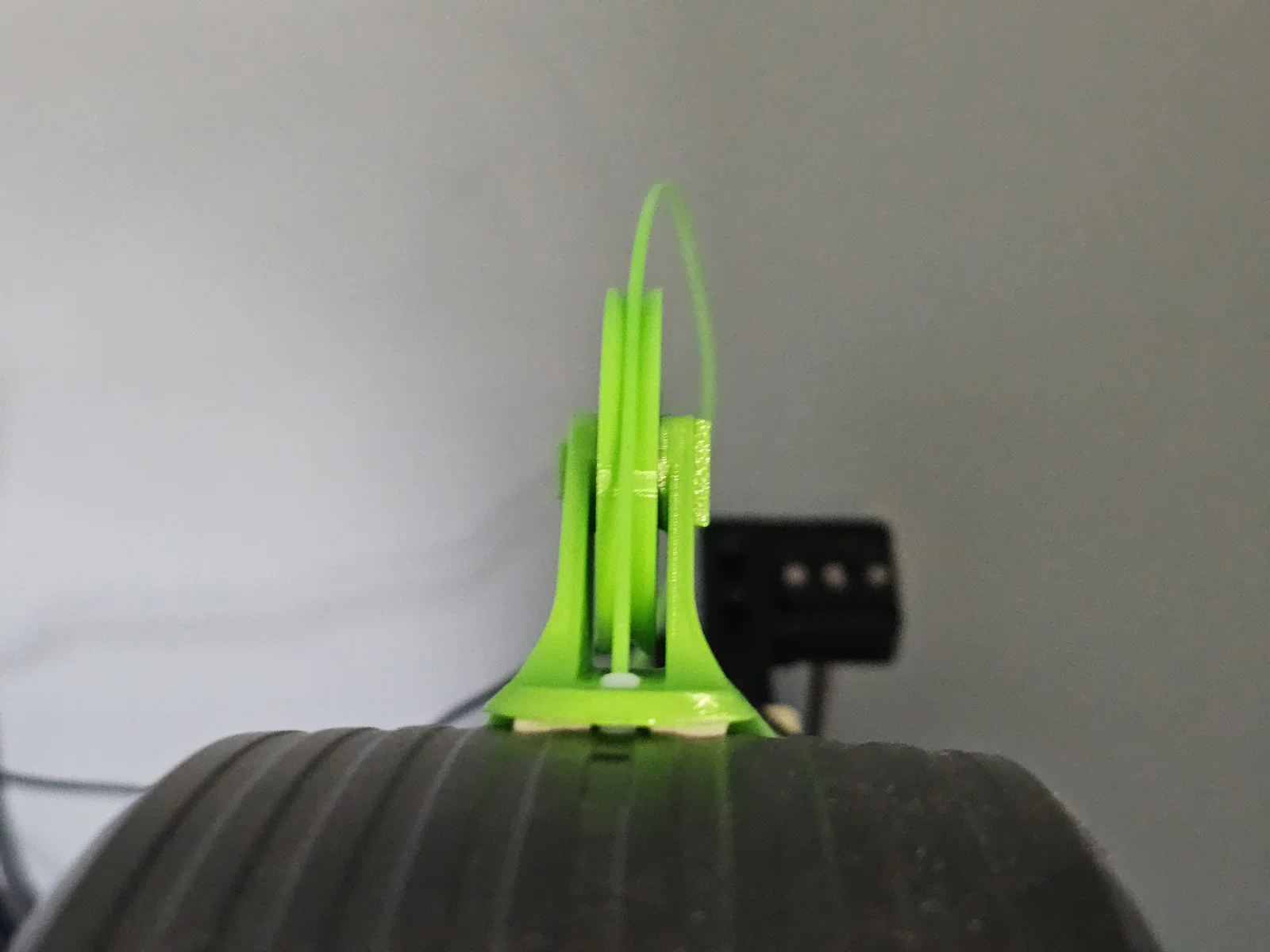

Ngoài ra, tôi còn remix một phần đế gắn vào thanh nhôm định hình 10×10 trên máy in của mình để định vị máy sấy sao cho sợi nhựa luôn nằm chính xác ở trung tâm bàn in. Tất cả những thiết kế này kết hợp lại tạo thành một hệ thống hoạt động cực kỳ hiệu quả mà không gây áp lực lên đầu in direct-drive.

In ấn

Tôi in bằng nhựa PETG, nhưng tôi nghĩ dùng PLA cũng không vấn đề gì.

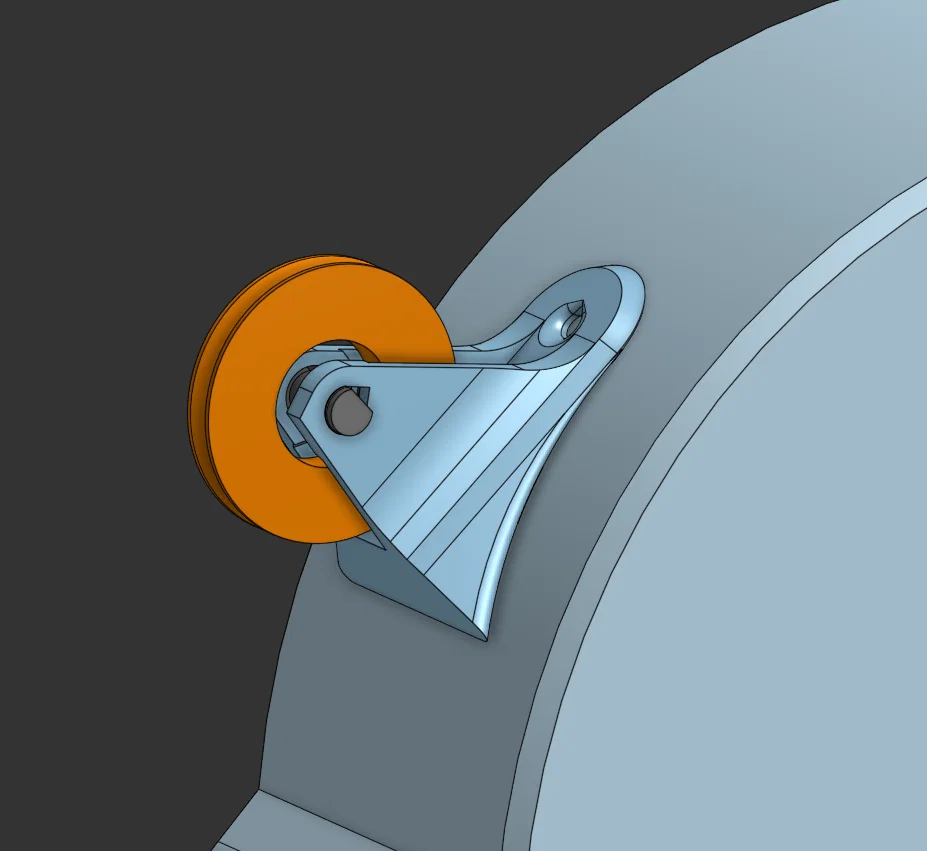

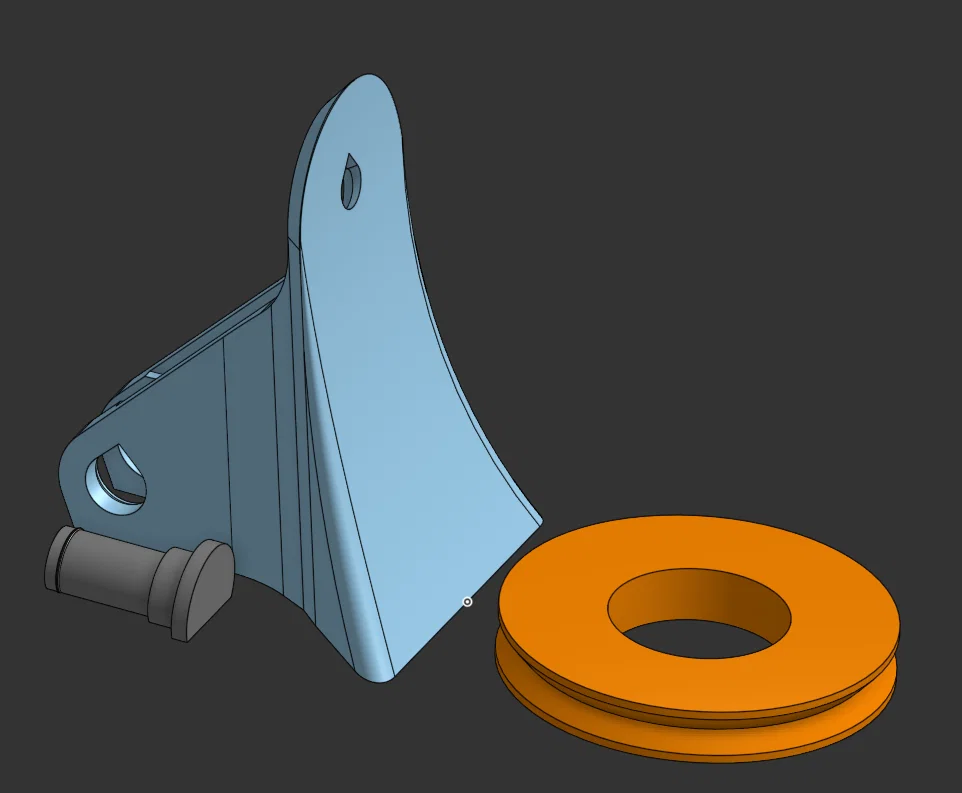

Như đã nói, tôi thiết kế mẫu này để dễ in nhất có thể. Hãy in theo hướng hiển thị trong ảnh nhóm và trong file 'All Parts' (đặt mặt phẳng của đế nằm xuống, trục nằm ngang, chốt nằm ở khu vực phẳng). Tất cả các góc overhang đều được đặt ở mức ≥45°, các góc bo tròn đều được xử lý và không có chi tiết nào có diện tích tiếp xúc quá nhỏ với bàn in.

Trước khi lắp đặt

Hãy chuẩn bị sẵn một ít băng dính giấy để định vị tạm thời.

Vòng bi 608 có thể được nhấn vào trục. Nếu dung sai chuẩn, bạn sẽ cần dùng chút lực. Tôi khuyên bạn nên đặt trục trên một bề mặt phẳng cứng cáp ở tầm thắt lưng, đặt vòng bi lên trên, sau đó dùng một vật phẳng và cứng đè lên và dùng trọng lượng cơ thể để nhấn từ từ vòng bi vào.

Đoạn ống PTFE tôi dùng dài khoảng 40mm. Việc này giúp ống nhựa không bị gập, giảm ma sát và giữ cho đầu dẫn hướng của killdaclick cố định tốt hơn.

Mẹo nhỏ

Khi cắt ống, hãy cố gắng đừng làm bẹp hai đầu vì sẽ làm tăng ma sát lên sợi nhựa. Hãy cắt từ từ, xoay ống khi cắt. Nếu lỡ làm bẹp, bạn có thể dùng một chiếc bút chì hoặc vật nhọn hình nón để nong lỗ ống trở lại.

Lắp đặt

1. Lắp trục vào đế, đẩy chốt vào đủ để giữ trục.
2. Lắp đầu dẫn hướng của killdaclick từ phía trong máy sấy ra, sau đó luồn ống PTFE vào.
3. Luồn sợi nhựa qua ống để kiểm tra độ trơn tru.
4. Dùng băng dính giấy để định vị tạm thời đế con lăn sao cho thẳng hàng với góc ra của sợi.
5. Cố định đế bằng băng dính hai mặt (lưu ý căn chỉnh cẩn thận theo các gờ trên nắp máy sấy).
6. Kiểm tra lại lần cuối, tháo các chốt và chạy thử trước khi dán keo/băng dính vĩnh viễn.

Mọi thắc mắc hay góp ý, bạn cứ để lại bình luận nhé! Tôi cũng chia sẻ file thiết kế trên Onshape nếu bạn muốn tùy chỉnh.
