Mô hình Midvale Comic từ The Far Side

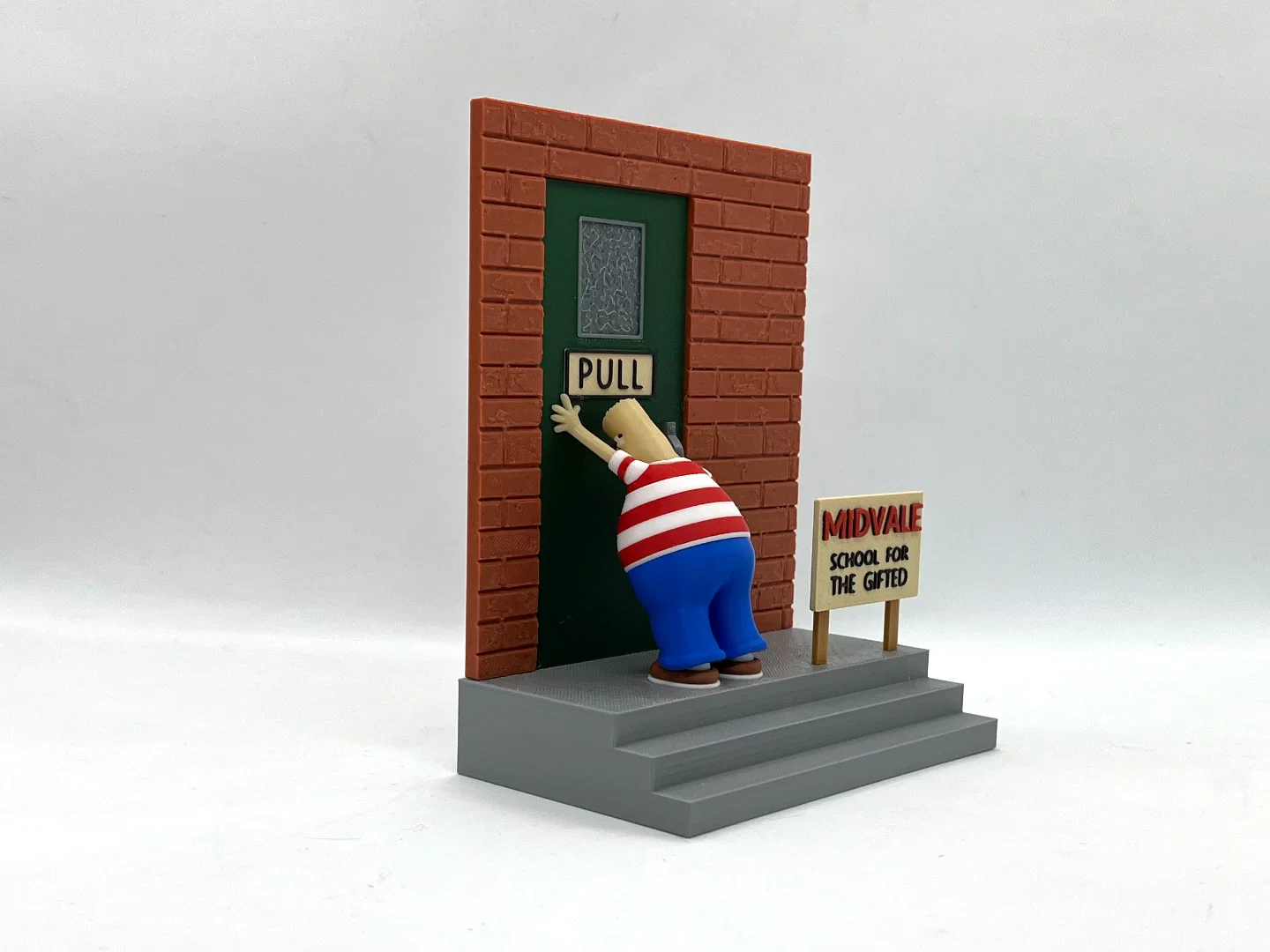

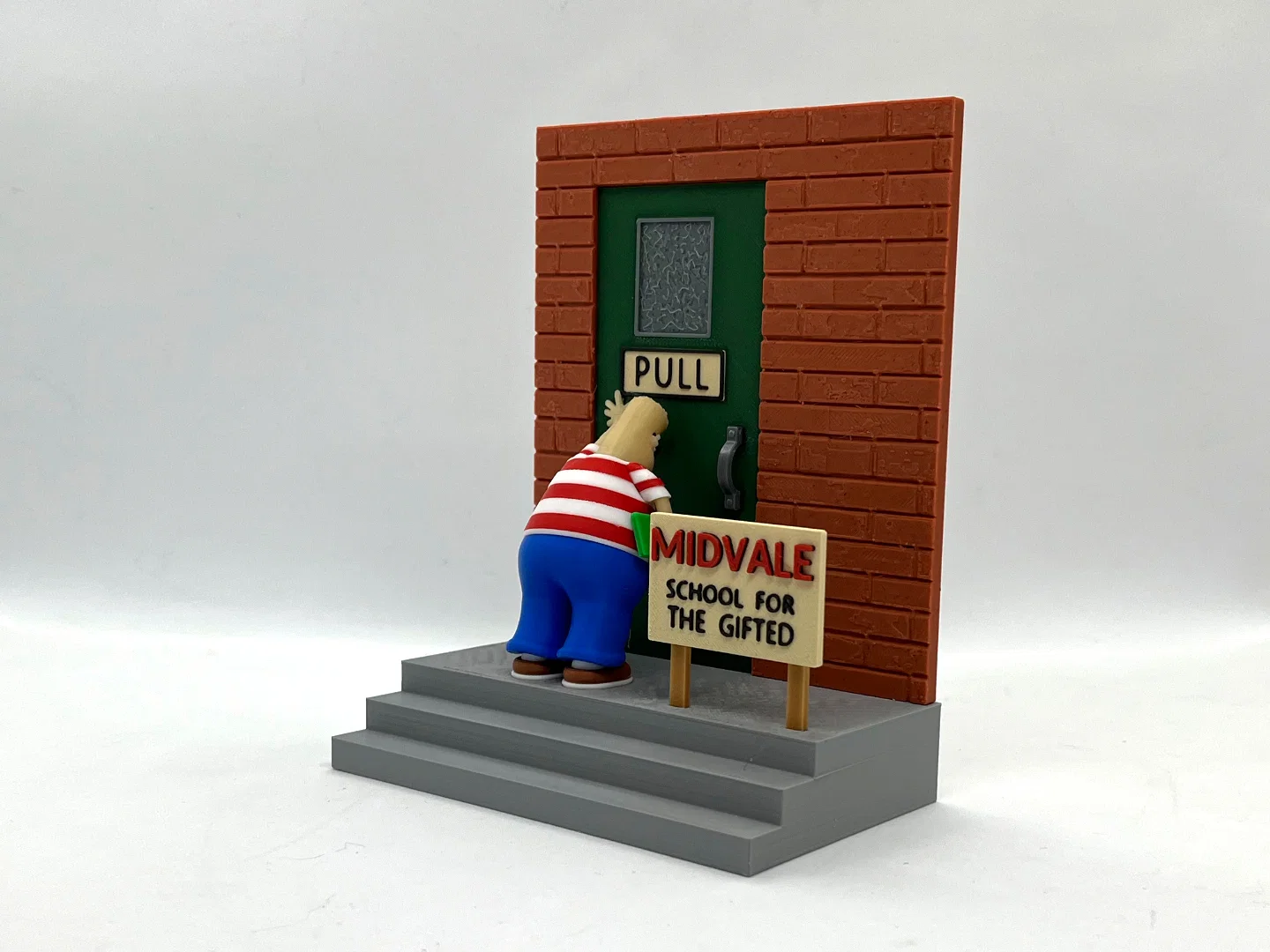

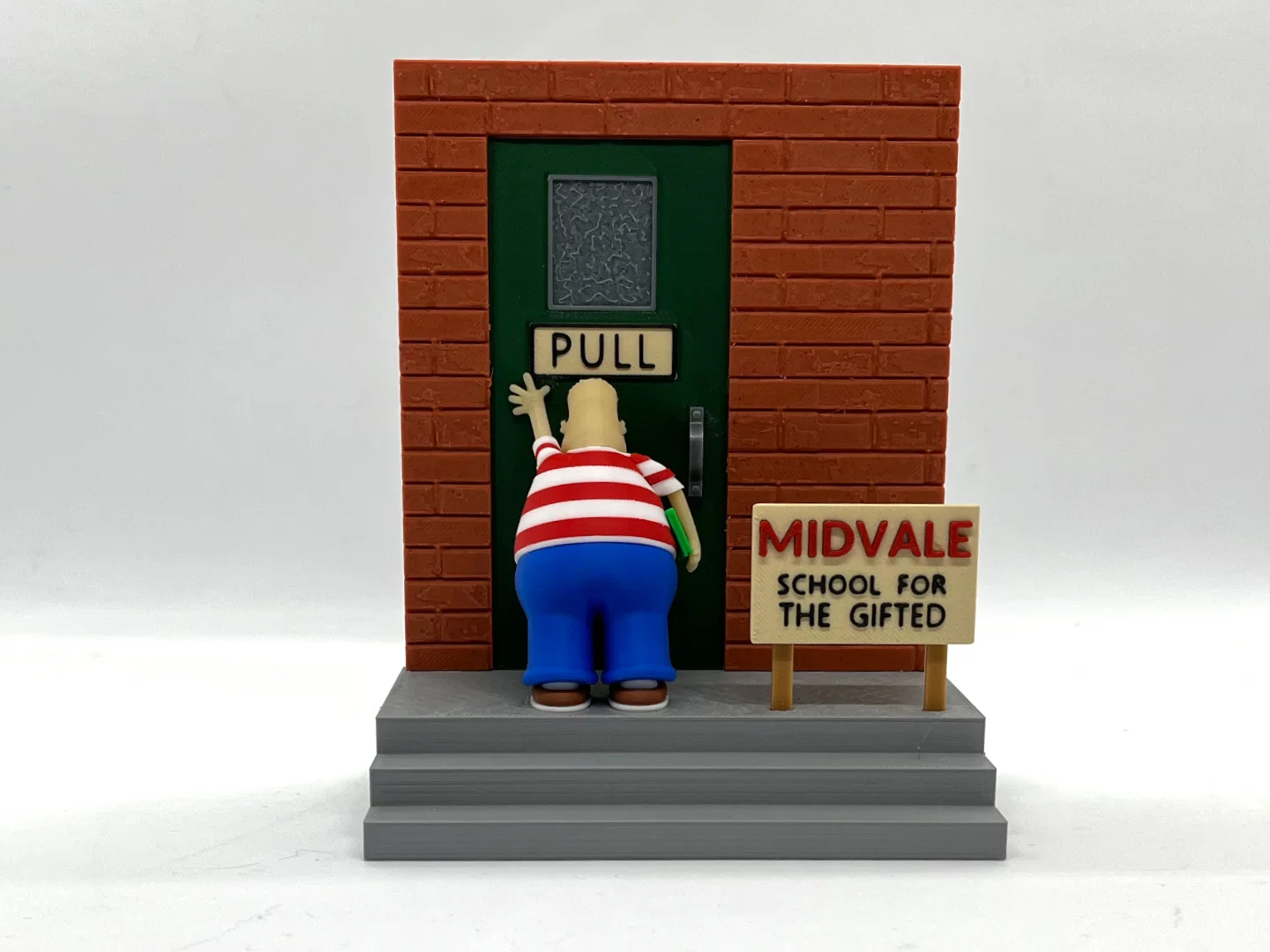

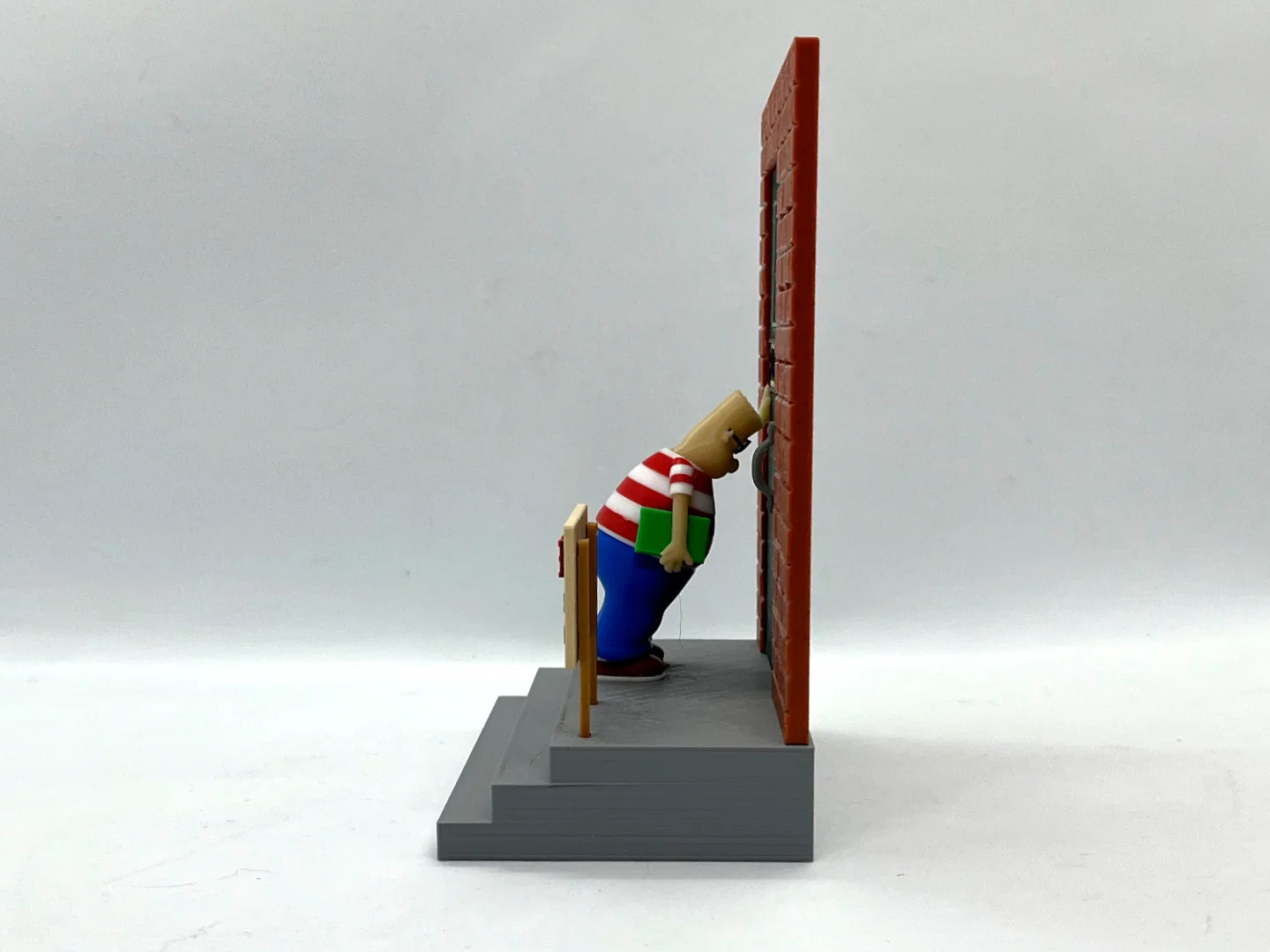

Midvale, mô hình dựa trên "The Far Side", một bộ truyện tranh khung đơn của tác giả Gary Larson.

"Midvale School for the Gifted" là một trong những mẩu truyện tranh nổi tiếng nhất của Gary Larson, ra mắt lần đầu vào ngày 24 tháng 11 năm 1986. Nội dung kể về một học sinh đang chật vật tìm cách vào trường bằng cách cố sức đẩy cánh cửa trong khi trên đó có gắn một tấm biển lớn ghi chữ "PULL" (KÉO).

Bạn nhớ đọc kỹ hướng dẫn này nhé!

Bạn không cần dùng support (giá đỡ) cho phiên bản đã tách rời các bộ phận, tuy nhiên, nếu máy in của bạn có hỗ trợ in đa vật liệu (multi-material), tôi có cung cấp thêm các tệp tùy chọn cho phần áo (phần này sẽ cần support). Vì có nhiều chi tiết nhỏ, bạn cần kiên nhẫn một chút khi lắp ráp mô hình này.

Nếu bạn đã có sẵn nhựa in đúng màu, thì không cần phải sơn lại đâu.

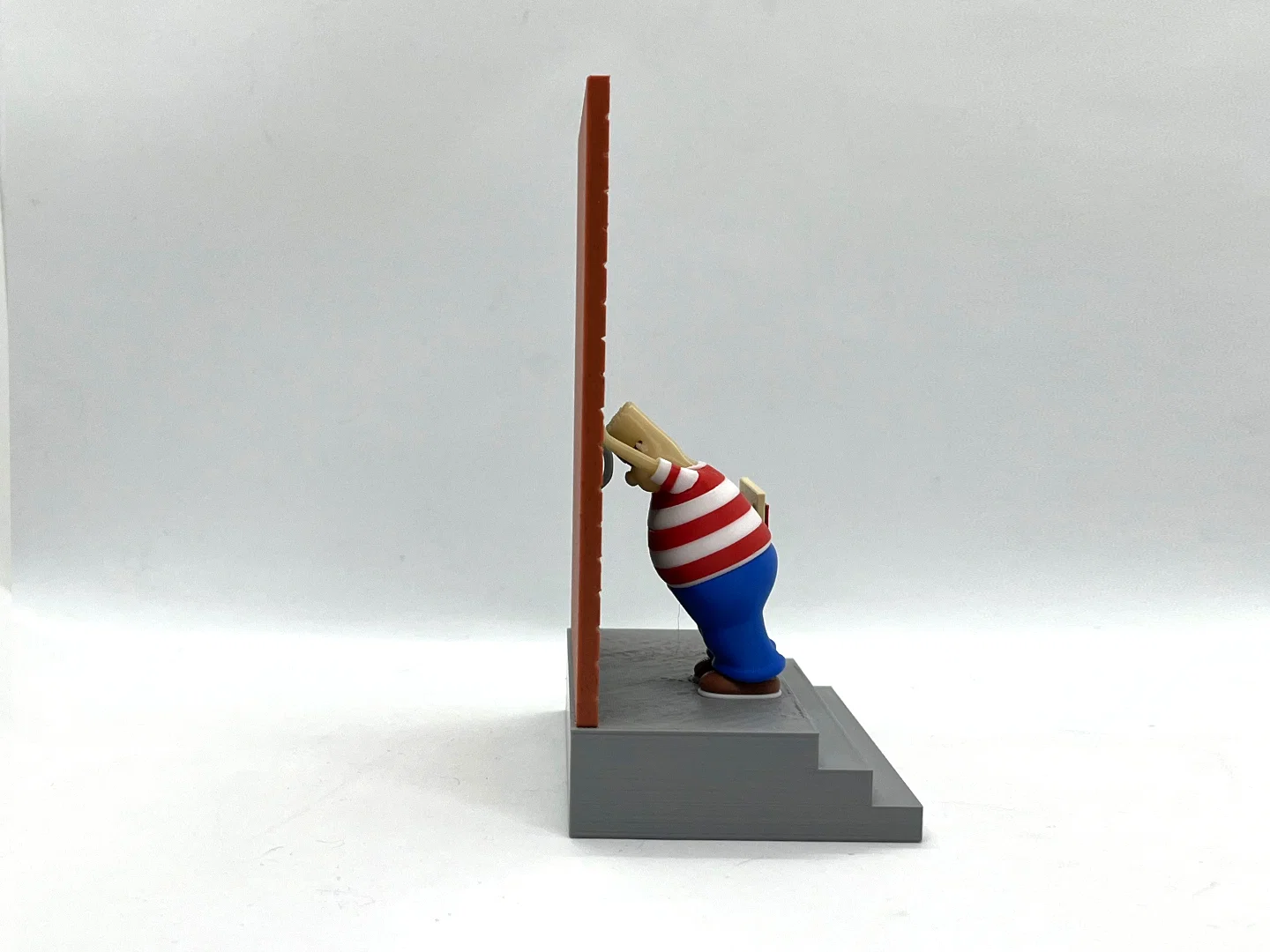

Chiều cao của mô hình sau khi lắp ráp là 155mm.

Chúc bạn in vui vẻ!

...........................................................................................................

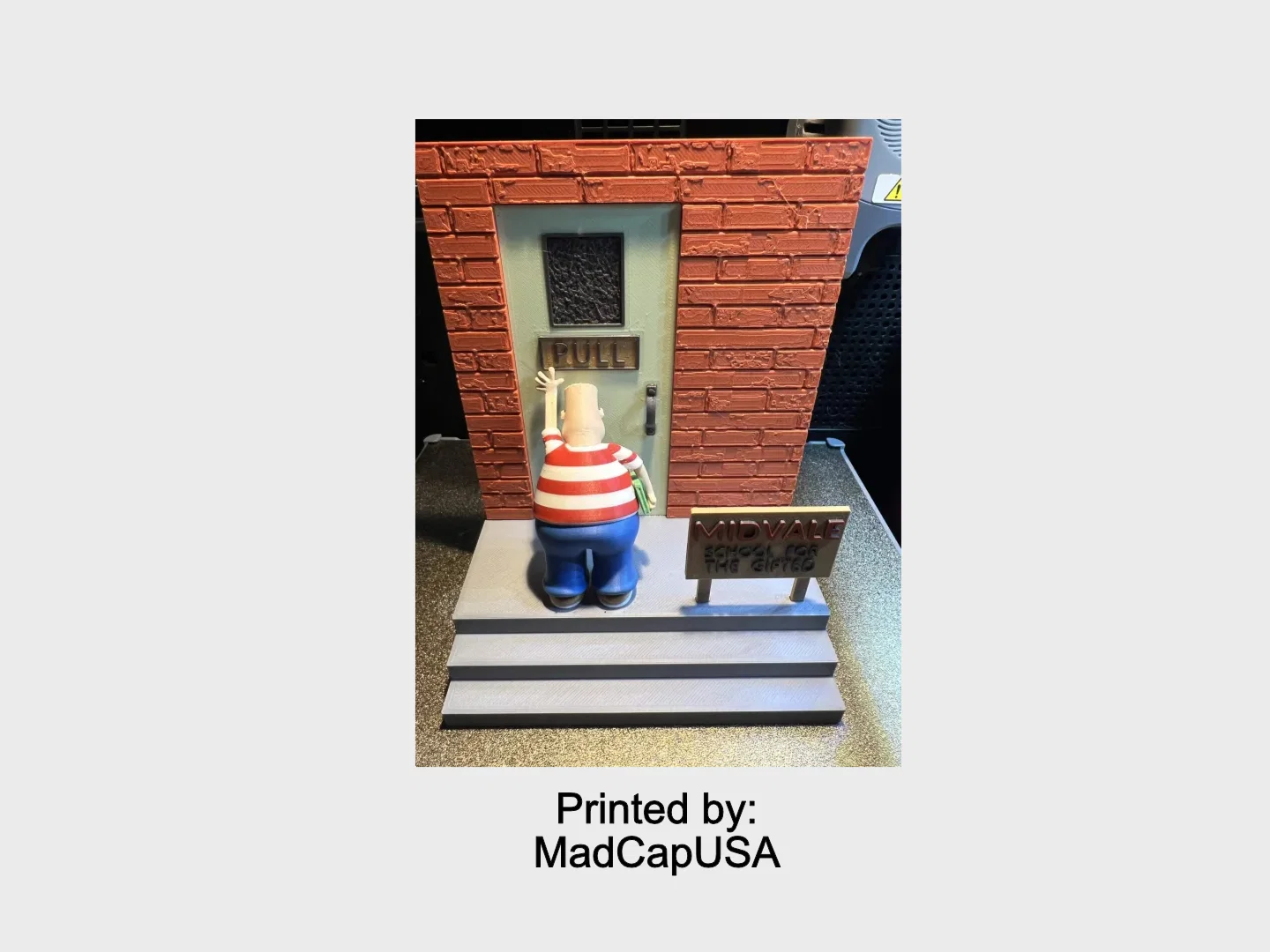

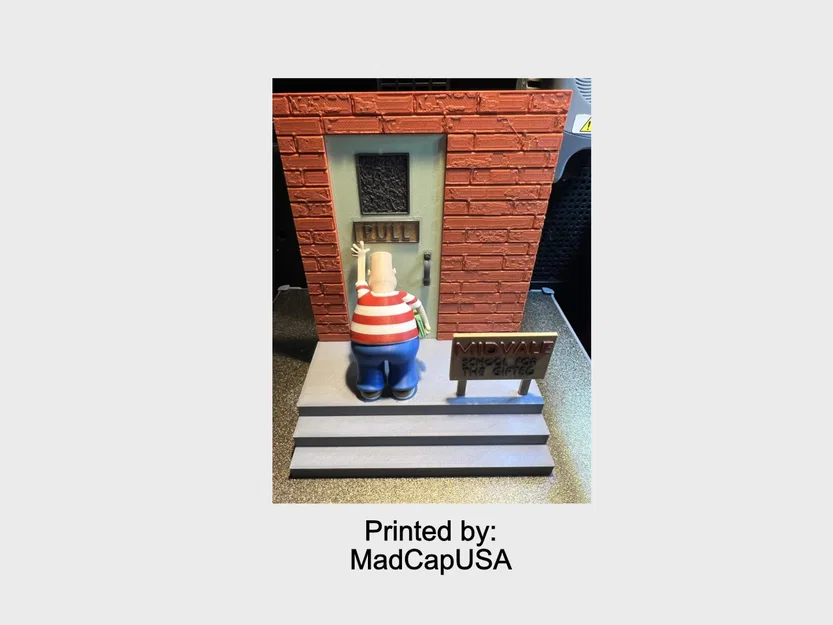

Lời cảm ơn đặc biệt đến MadCatUSA đã hỗ trợ in thử nghiệm (QA) và đưa ra những phản hồi chất lượng cho mô hình.

...........................................................................................................

Hướng dẫn in: Support: Không, xem hướng dẫn chi tiết bên dưới cho các tùy chọn phần áo. Rafts: CÓ, xem hướng dẫn chi tiết bên dưới cho một số linh kiện. Độ phân giải: .2mm (xem ghi chú để biết tùy chọn cho một số linh kiện). Infill: 15%

Lưu ý:

Tham khảo các ghi chú bên dưới để biết thêm về cách in và lắp ráp hữu ích.

...........................................................................................................

Cách thực hiện mô hình

Màu sắc (Gợi ý nhựa in):

Đen: (Devil Designs PLA - Black)

• Kính
• Bảng hiệu (cần đổi màu khi in, xem ghi chú)
• Biển "pull_sign" (cần đổi màu khi in, xem ghi chú)

Trắng: (Devil Designs PLA - White)

• Mắt (tệp chứa hai mảnh giống nhau)
• Các mảnh shirt_white1 đến shirt_white4
• Các mảnh sleeve_left_white1, sleeve_left_white2, sleeve_right_white1, sleeve_right_white2
• Vớ (hai mảnh giống nhau)
• Đế giày (hai mảnh giống nhau)
• mmu_white_red (tùy chọn cho máy in đa vật liệu)

Đỏ gạch: (Devil Designs PLA - Brick Red)

• Tường (để có vân gạch rõ hơn, in ở layer .12mm)

Xanh lá đậm: (Devil Designs PLA - Race Green)

• Cửa

Nâu nhạt: (Paramount3D PLA - Dark Complexion)

• Cọc bảng hiệu (hai mảnh giống nhau)

Nâu: (BambuLabs PLA - Brown)

• Mặt trên giày (hai mảnh giống nhau)

Xám: (Devil Designs - Gray)

• Bậc thang

Xám đậm: (Paramount3D PLA - Battleship Gray)

• Cửa sổ

Bạc: (Devil Designs - Silver)

• Tay nắm cửa

Da: (Paramount3D PLA - Universal Beige)

• Đầu
• Tay phải, tay trái

Đỏ: (BambuLabs PLA - Red)

• Các mảnh áo, tay áo
• Bảng hiệu (cần đổi màu, xem ghi chú)
• mmu_shirt_red (tùy chọn cho máy in đa vật liệu)

Xanh dương: (BambuLabs PLA - Blue)

• Quần

Xanh lá: (BambuLabs PLA - Green)

• Sách

Be nhạt: (Unknown PLA - Light Beige)

• Bảng hiệu và pull_sign (cần đổi màu, xem ghi chú)

Màu bất kỳ (phần bị khuất bên trong):

• pin_shirt, pin_sleeve_left

...........................................................................................................

Mẹo in và lắp ráp

Mẹo in:

1 - Không cần support, trừ khi bạn chọn in phiên bản áo đa vật liệu. Nếu vậy, hãy nhớ tắt support ở khu vực chốt (pin) và đảm bảo slicer thêm support cho cánh tay phải.

2 - Một số chi tiết cần dùng brim hoặc raft, bạn cứ tùy chỉnh theo ý mình nhé. Mình ưu tiên dùng raft để tránh lỗi in, nhất là với các chi tiết nhỏ. Mình đã dùng raft 3 lớp cho phần tay phải (hand_right).

3 - Tường có thể in ở .2mm, nhưng nếu muốn vân gạch đẹp hơn thì in ở .12mm.

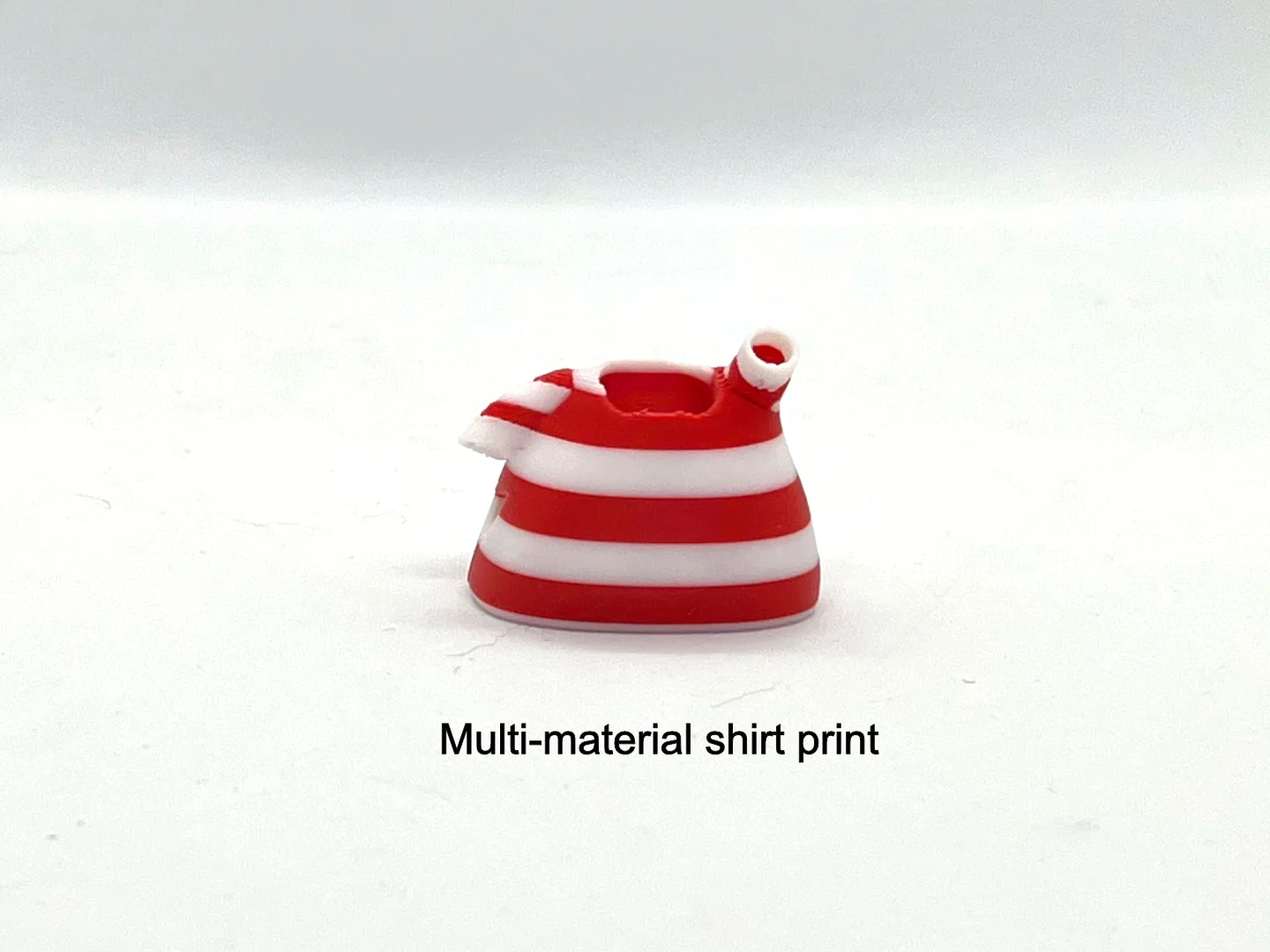

4 - Đối với phiên bản áo đa vật liệu, hãy nạp cả mmu_shirt_red và mmu_shirt_white cùng lúc và để phần mềm slicer xử lý.

5 - Hai chi tiết cần đổi màu khi in:

• Bảng hiệu (sign): Bắt đầu bằng màu nhạt, sau 2.0mm đổi sang đen, sau 2.6mm đổi sang đỏ.
• Biển kéo (pull_sign): Bắt đầu bằng màu nhạt, sau 1.6mm đổi sang đen.

6 - Khi lấy linh kiện ra khỏi bàn in, bạn nên để riêng các mảnh bên trái và bên phải ra từng hộp để dễ lắp ráp.

Mẹo lắp ráp:

1 - Cứ thong thả dán mô hình, đừng vội. Nên dán thử từng cụm trước khi ghép lại với nhau.

2 - Mình dùng keo 3D Gloop (nhanh khô) và E6000 (chậm khô). Chỉ nên dùng một lượng nhỏ thôi.

3 - Quan trọng: Hãy lắp thử (dry fit) tất cả các bộ phận trước khi bôi keo.

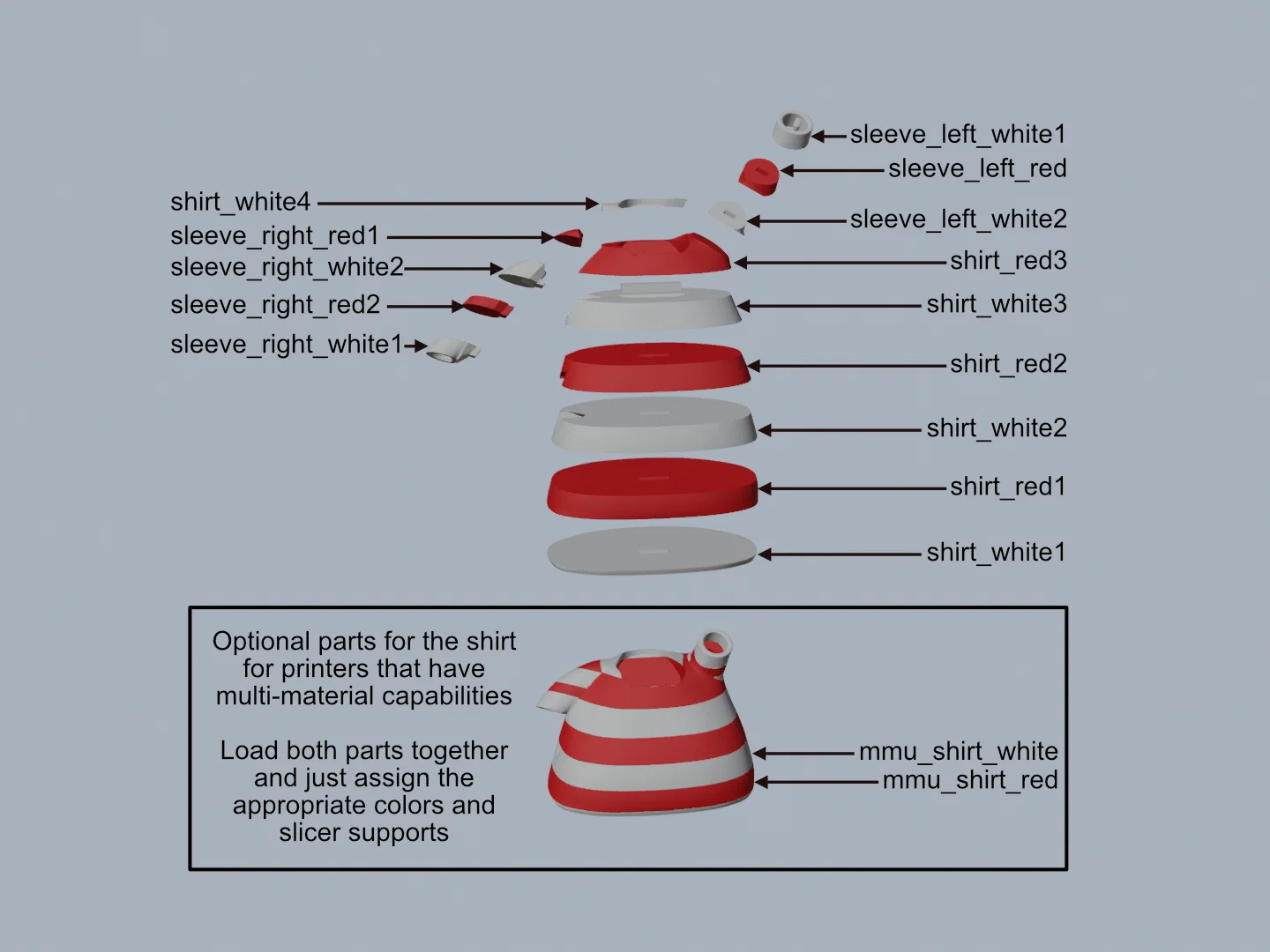

4 - Lắp ráp phần áo cần sự kiên nhẫn. Hãy dùng sơ đồ hướng dẫn thứ hai và hình ảnh chụp mô hình để đối chiếu vị trí các mảnh. Mọi thứ sẽ khớp với nhau rất mượt nếu bạn đặt đúng chiều. Lắp thử là cách tốt nhất.

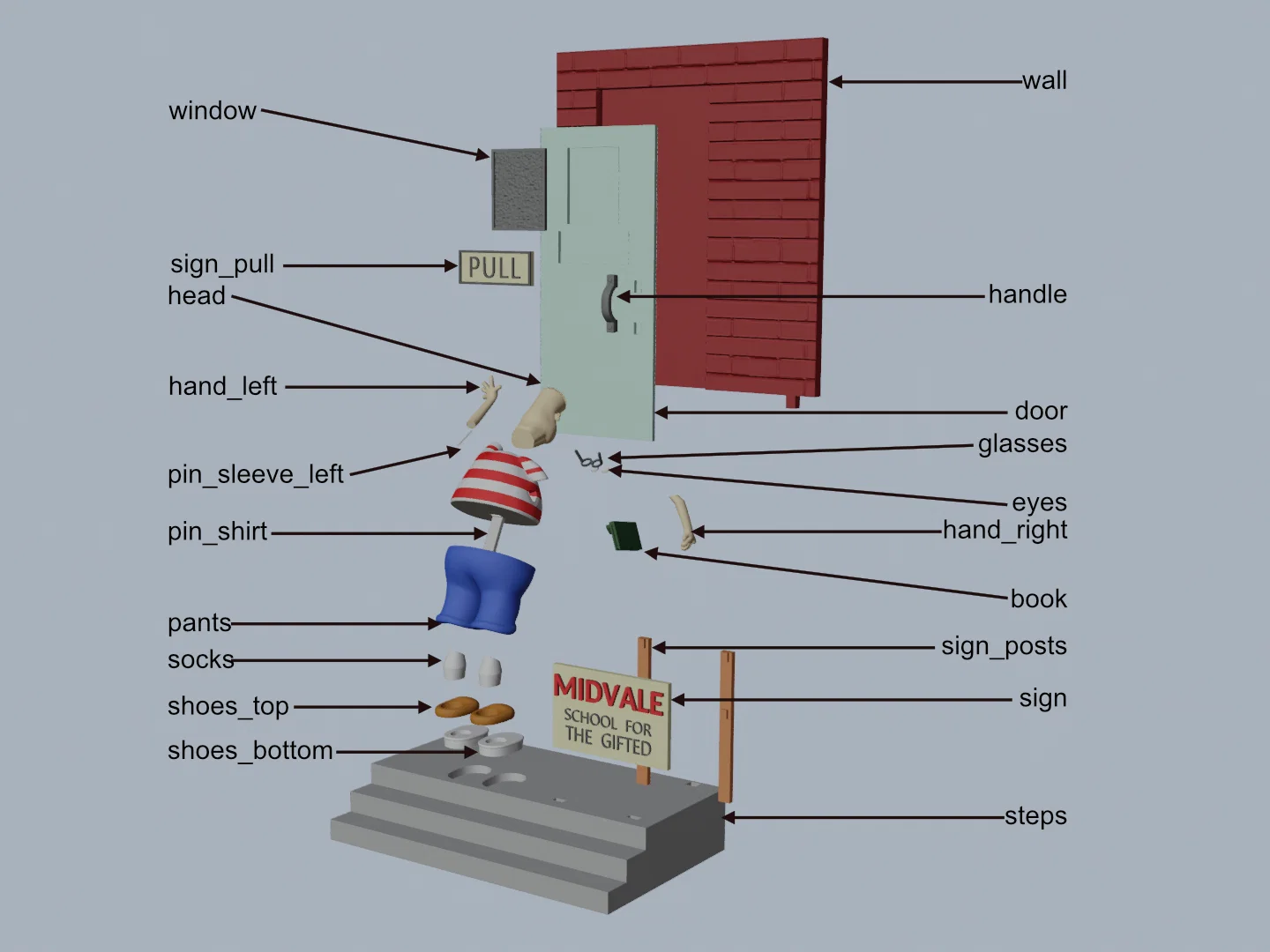

5 - Tham khảo sơ đồ lắp ráp trong phần hình ảnh đính kèm. Mô hình này được thiết kế để dán keo lại với nhau.

Đừng ngần ngại đặt câu hỏi nếu bạn cần, những phản hồi của bạn rất quý giá để giúp các mô hình sau hoàn thiện hơn.
