Vỏ bảo vệ cho bộ chuyển đổi nối tiếp USB-C FT232RL

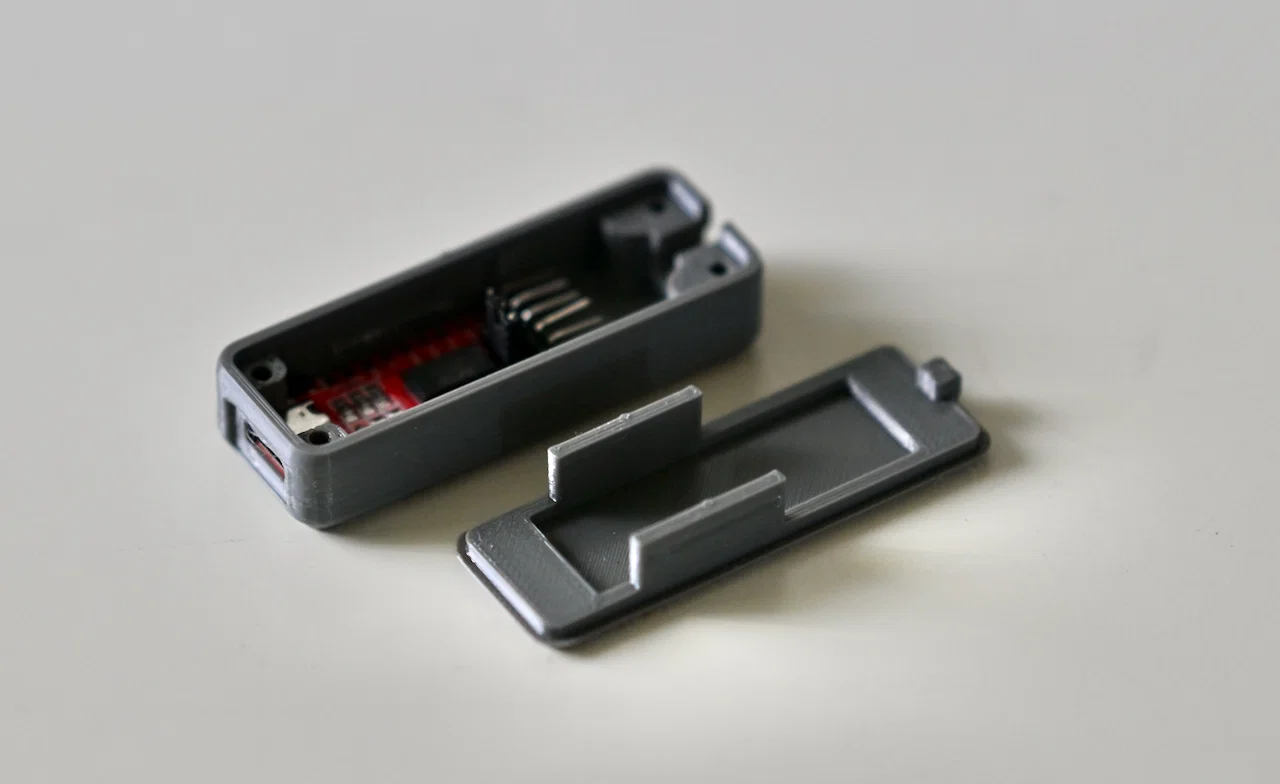

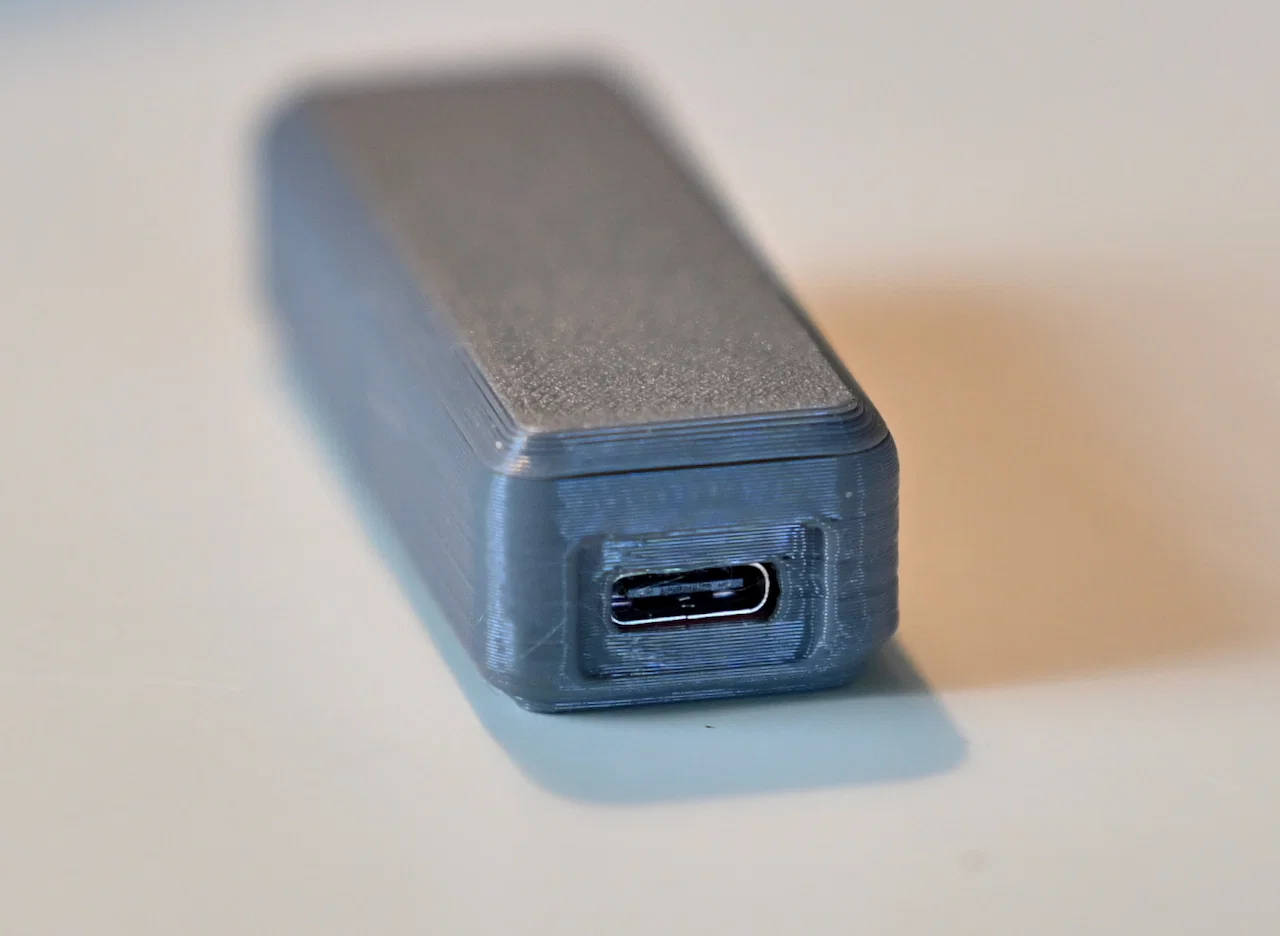

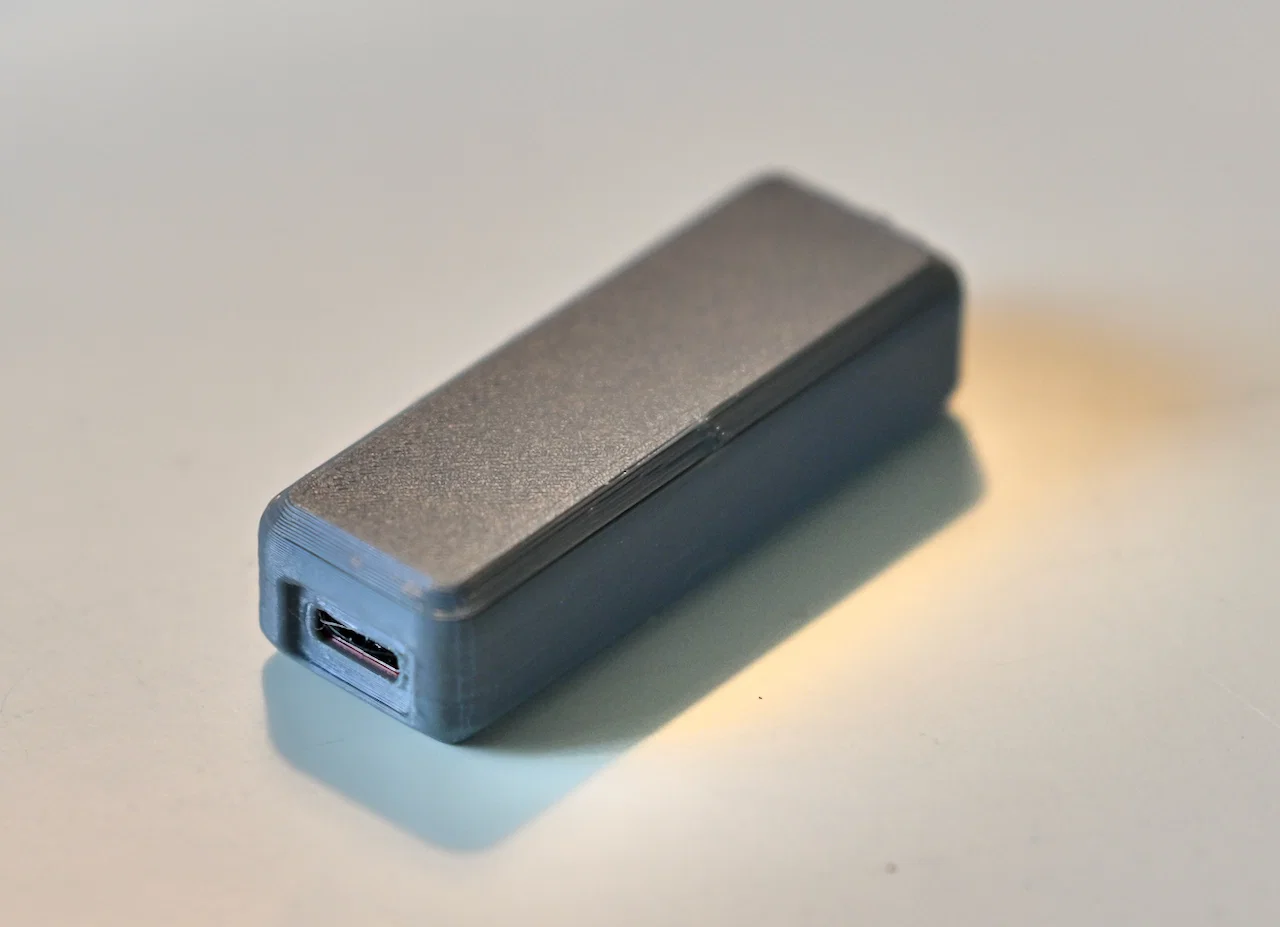

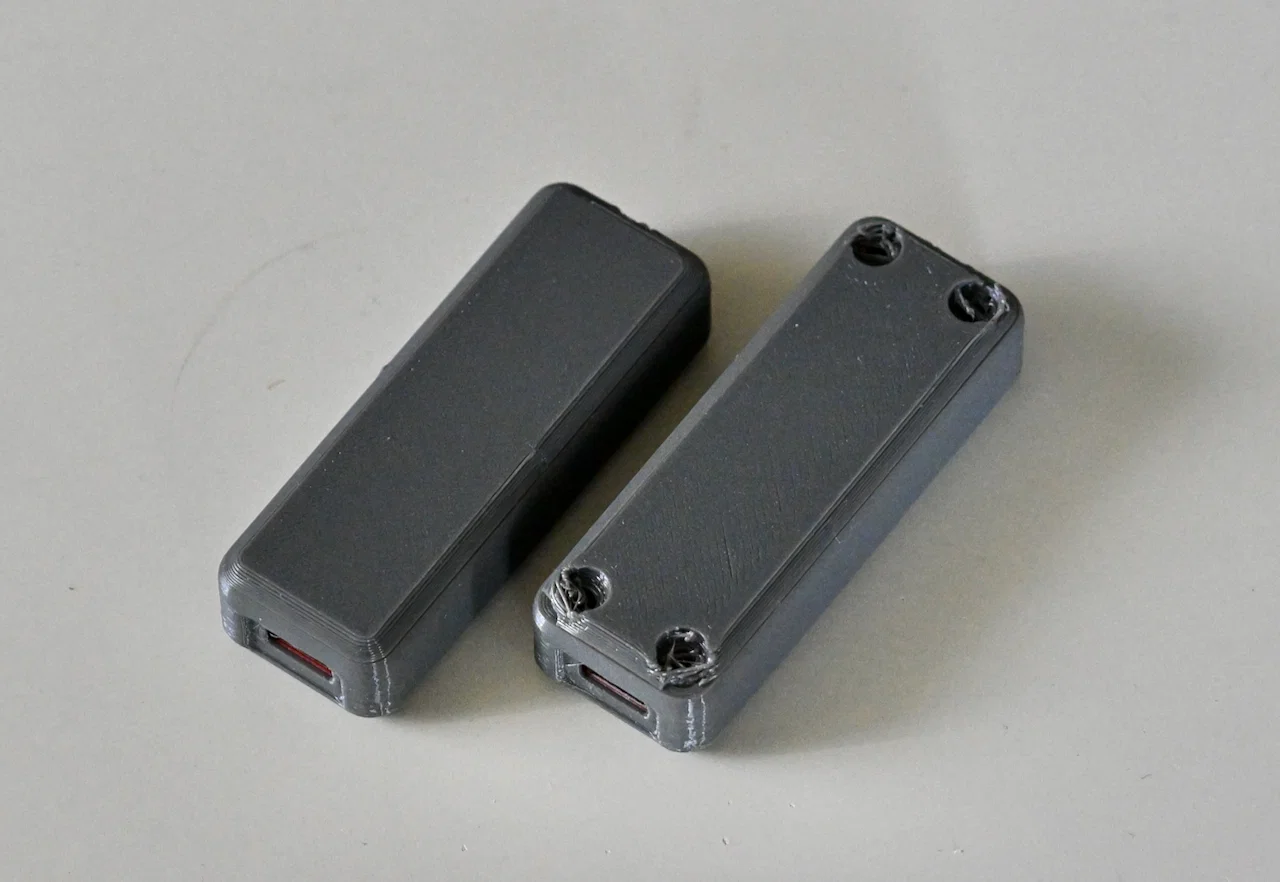

Vỏ bảo vệ cho bộ chuyển đổi USB-C sang UART giá rẻ. Đây là bản remix được chỉnh sửa từ các tệp FreeCAD gốc của phiên bản mini-USB. Các thay đổi bao gồm: Thiết kế lại lỗ cắm cổng USB-C. Thêm phần lõm với khoảng trống rộng rãi xung quanh lỗ cắm: - Độ dày thành vỏ còn lại khớp với khoảng cách giữa đầu nối và cổng khi cắm hoàn toàn. - Đã thử nghiệm với một số đầu cáp USB-C khá cồng kềnh vốn hay gặp khó khăn khi cắm vào các thiết bị khác. Bo tròn cạnh phần lõm bằng fillet: - Chủ yếu để làm đẹp khi render, in bằng FDM 0.4mm thì gần như không thấy khác biệt. Thu hẹp nhẹ các khối bên trong cạnh đầu nối: - Do trước đó có sự cấn nhẹ giữa lỗ cắm USB-C và các khối này. - Đáng tiếc là việc này khiến lỗ nằm khá sát tường. Xuất trực tiếp dưới định dạng STEP: - Bản gốc trước đó được mesh trong FreeCAD, có thể vì xuất trực tiếp ra STL hoặc 3MF dễ bị lỗi file. - Điểm cộng: độ cong mượt mà hơn. Nắp đậy: Tạo một phiên bản không có lỗ bắt vít: - Bằng cách ẩn Pocket001 và Pocket002. - Khớp nối snap-fit đã đủ chắc chắn với mình và giúp việc in ấn dễ dàng hơn nhiều. Xuất nắp dưới định dạng STEP để có chi tiết tốt hơn. Mình không thay đổi hình dạng nắp, nó vẫn hơi khó in: - Mình chỉ hạ thấp nắp xuống một khoảng bằng chiều cao lớp in để loại bỏ phần góc nghiêng quá bằng phẳng gây khó in. Các bản in như hình cho thấy việc in nắp úp mặt phẳng xuống bàn (không hỗ trợ) khá phức tạp do phần fillet của thiết kế gốc, dẫn đến các đường in bị treo. Ngoài ra, phần fillet cũng tạo ra góc nghiêng rất nông ngay sát bàn in. Mình đã khắc phục bằng cách hạ thấp mô hình xuống một lớp in (0.2mm) và bỏ qua các lỗ vít vì khớp nối snap-fit đã đủ dùng. Theo hướng dẫn gốc, bạn có thể dùng vít ISO7380 M3x6mm, nhưng mình thấy khớp snap-fit đã rất chặt rồi.
