Đầu nối ống thông gió cửa sổ 4 inch (Window Vent) in 3D

Đầu nối ống thông gió cửa sổ 4 inch (Window Vent Low Profile)

Nếu anh chị đang tìm một giải pháp gọn gàng để lắp đặt ống thoát khí cho máy lạnh di động hoặc máy sấy ra cửa sổ, thì mẫu thiết kế đầu nối 4 inch dạng dẹt (low profile) này chính là thứ mình cần. Với thiết kế tối ưu, nó giúp dẫn luồng không khí nóng từ trong nhà ra bên ngoài một cách hiệu quả mà không chiếm quá nhiều diện tích khe cửa, đặc biệt phù hợp cho những khung cửa sổ hẹp hoặc cần sự tinh tế, kín đáo.

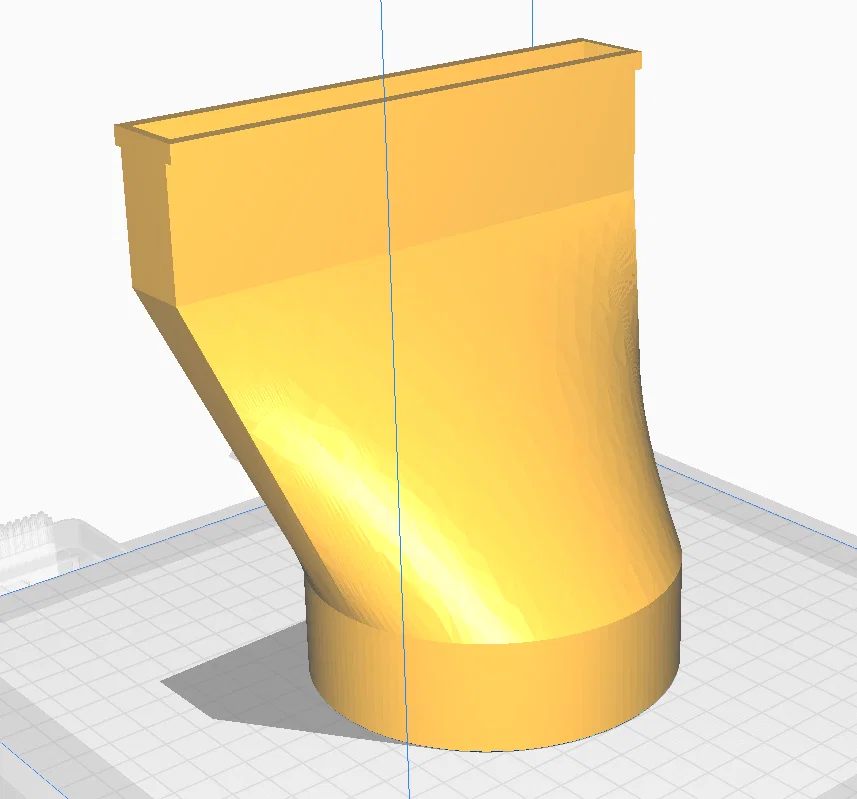

Sản phẩm này được thiết kế với hình dáng chuyển đổi từ đầu tròn (4 inch) sang đầu dẹt, giúp dễ dàng gắn vào các loại ống dẫn mềm tiêu chuẩn thường thấy. Việc sử dụng công nghệ in 3D cho bộ phận này giúp anh chị tùy biến linh hoạt, tạo ra một phụ kiện vừa vặn hoàn hảo với khung cửa của gia đình mà không cần phải mua những loại phụ kiện nhựa đắt tiền hay cồng kềnh ngoài thị trường. File thiết kế gốc FreeCAD cũng được đính kèm để mọi người có thể chỉnh sửa kích thước sao cho khớp nhất với nhu cầu sử dụng thực tế.

Khi thực hiện in 3D mẫu này, anh chị cần chú ý một vài kỹ thuật nhỏ để đảm bảo độ bền và tính thẩm mỹ của sản phẩm. Vì đây là vật dụng thường xuyên tiếp xúc với luồng khí nóng từ máy móc, việc in đúng cách sẽ giúp ống không bị biến dạng hay nứt vỡ trong quá trình vận hành lâu dài. Dưới đây là những lưu ý quan trọng để anh chị có được bản in ưng ý nhất:

• Không cần sử dụng supports (cấu trúc hỗ trợ) nếu anh chị đặt mặt phẳng hình chữ nhật xuống bàn in và sử dụng thêm lớp brim.
• Nên thiết lập chế độ in 100% infill để đảm bảo độ cứng cáp và khả năng chịu nhiệt cho ống nối.
• Để sản phẩm chắc chắn nhất, hãy thiết lập brim rộng khoảng 18mm trở lên và tăng số lượng tường (wall count) để thân ống chịu lực tốt hơn.
• Nên ưu tiên sử dụng nhựa PETG thay vì PLA nếu nơi lắp đặt thường xuyên có ánh nắng chiếu trực tiếp hoặc nhiệt độ môi trường cao.
• File FreeCAD đã bao gồm sẵn, anh chị hoàn toàn có thể chủ động thay đổi kích thước nếu ống thông gió của mình có đường kính khác biệt.

Với thiết kế tối giản và tiện dụng này, hy vọng anh chị sẽ dễ dàng lắp đặt hệ thống thoát khí cho ngôi nhà của mình một cách gọn gàng và thẩm mỹ nhất.
