Giá đỡ đầu bit mô-đun dạng tham số cho Ikea Skadis

Chi tiết

Dự án này là giá đỡ đầu bit dạng mô-đun dành cho bảng pegboard Ikea Skadis, được thiết kế để chứa nhiều mô-đun đầu bit khác nhau. File Fusion360 được thiết kế theo dạng tham số (parametric), nên bạn có thể tùy chỉnh số lượng mô-đun (cần tối thiểu 3 mô-đun để gắn vào các chốt) và độ dung sai xung quanh các mô-đun.

Các mô-đun đầu bit hiện tại có kích thước 20mm x 100mm. Trong tương lai, mình dự định sẽ làm cho chúng hoàn toàn ở dạng tham số để tăng thêm sự linh hoạt. Mình đã tải lên sẵn vài cấu hình mẫu:

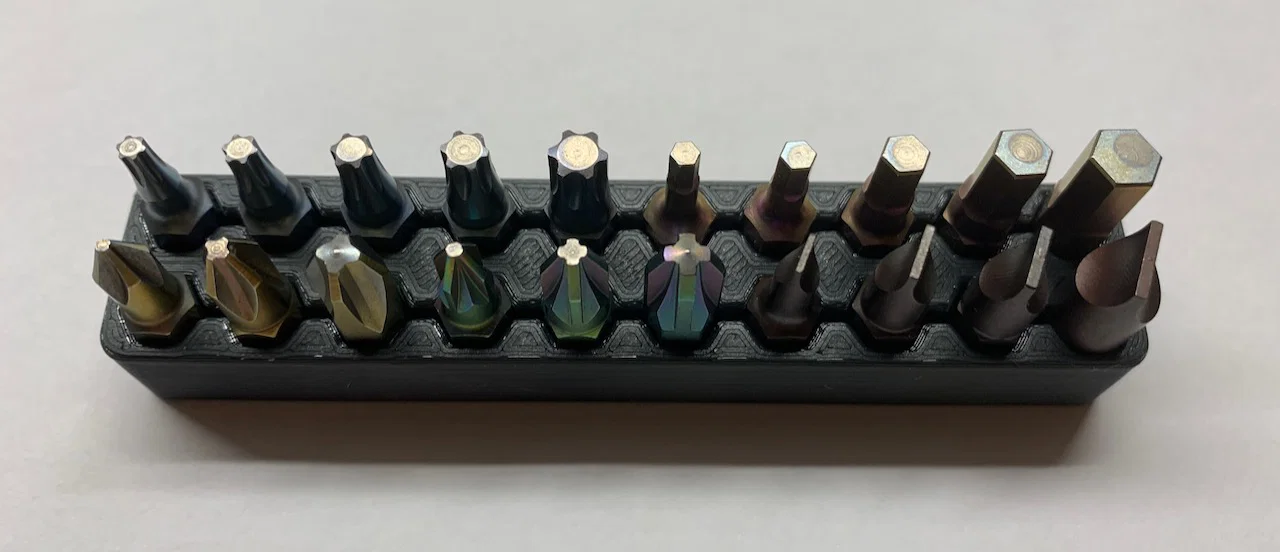

• Đầu bit tiêu chuẩn (dày đặc; 20 đầu)
• Đầu bit tiêu chuẩn (10 đầu)

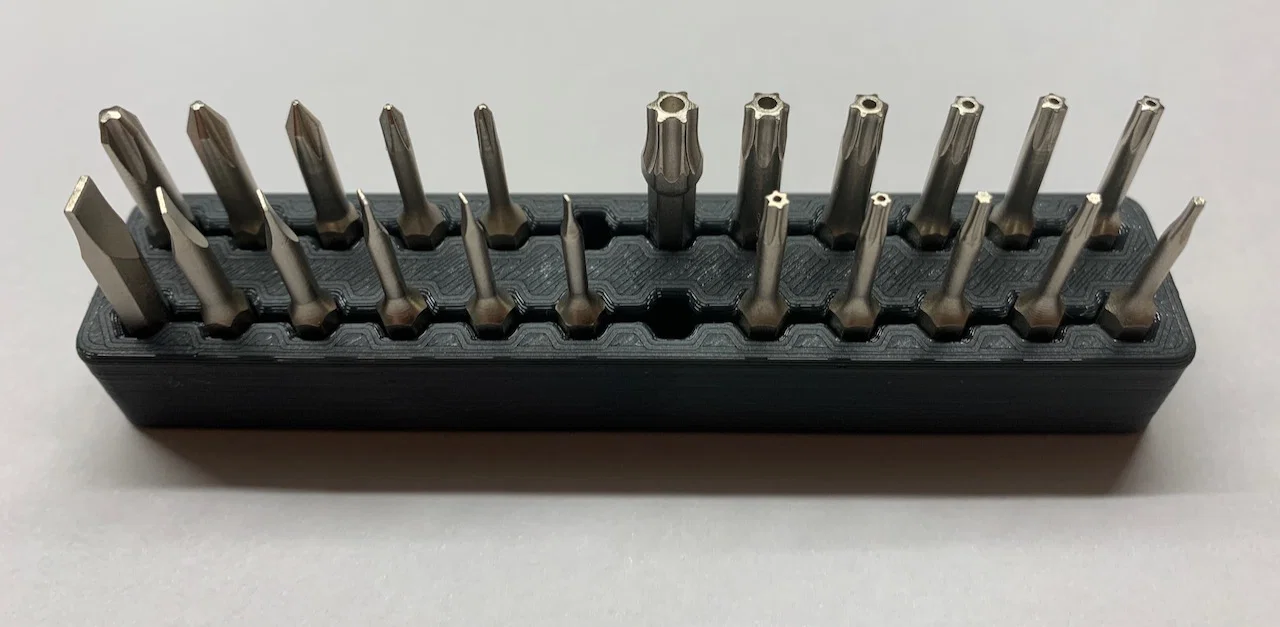

• Đầu bit siêu nhỏ (24 đầu)

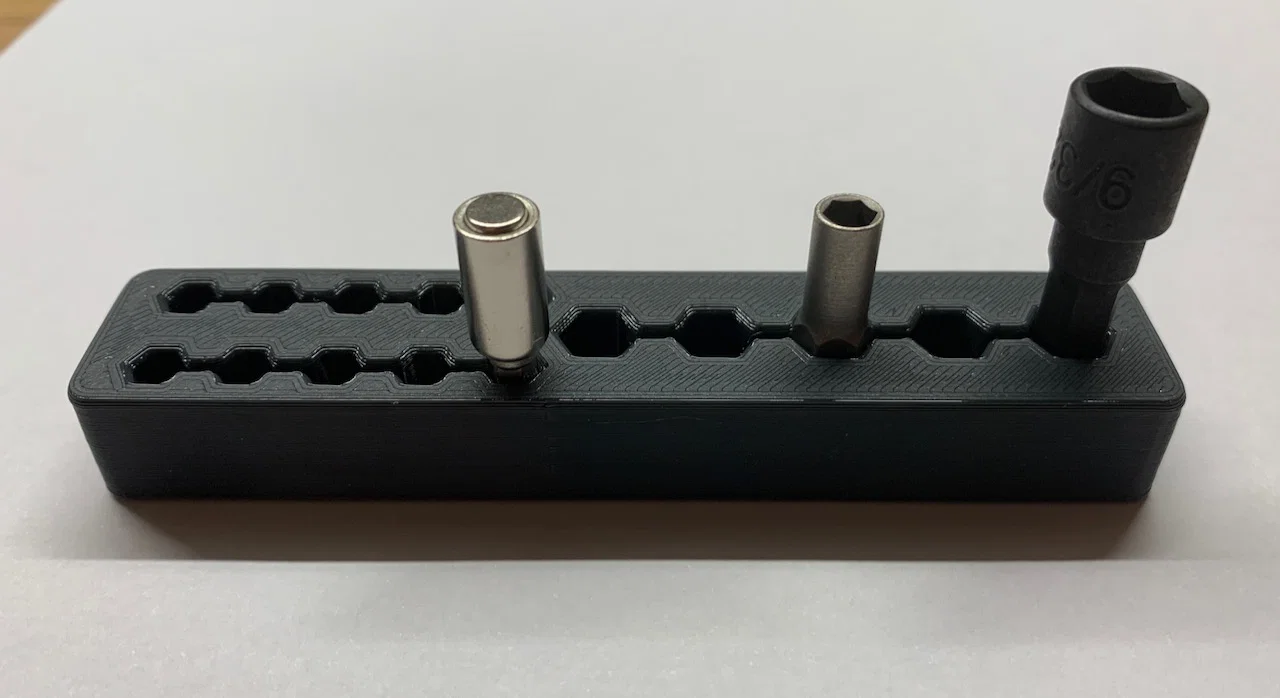

• Đầu bit hỗn hợp (5 tiêu chuẩn, 10 siêu nhỏ)

Các loại đầu bit tiêu chuẩn mình dùng để thử nghiệm bao gồm PB Swiss, Wiha, iFixit, Dewalt và một đầu vặn ốc không nhãn hiệu mà mình dùng để tháo đầu in trên cờ-lê lực Slice. Các đầu bit siêu nhỏ mình có sẵn chỉ là loại của iFixit.

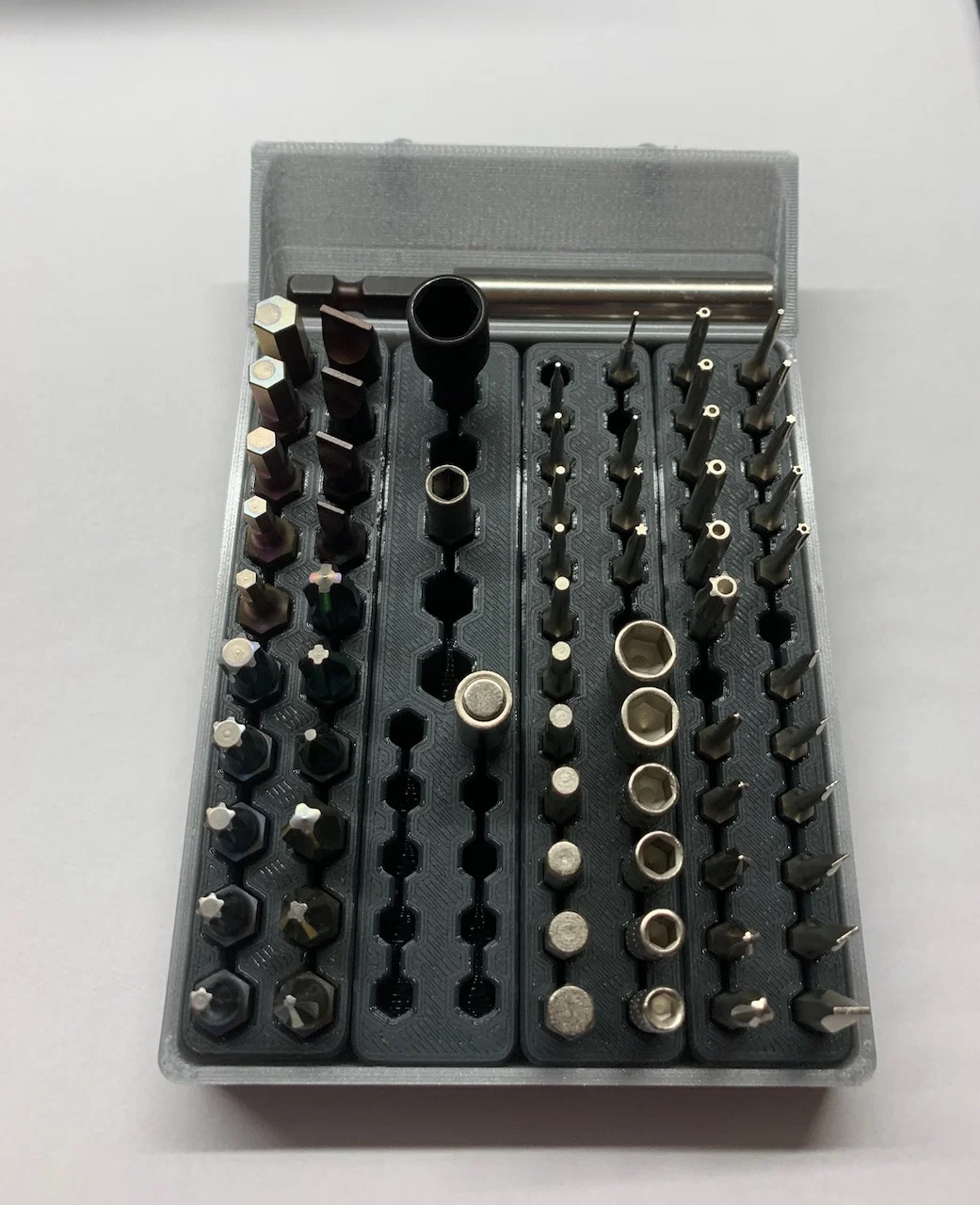

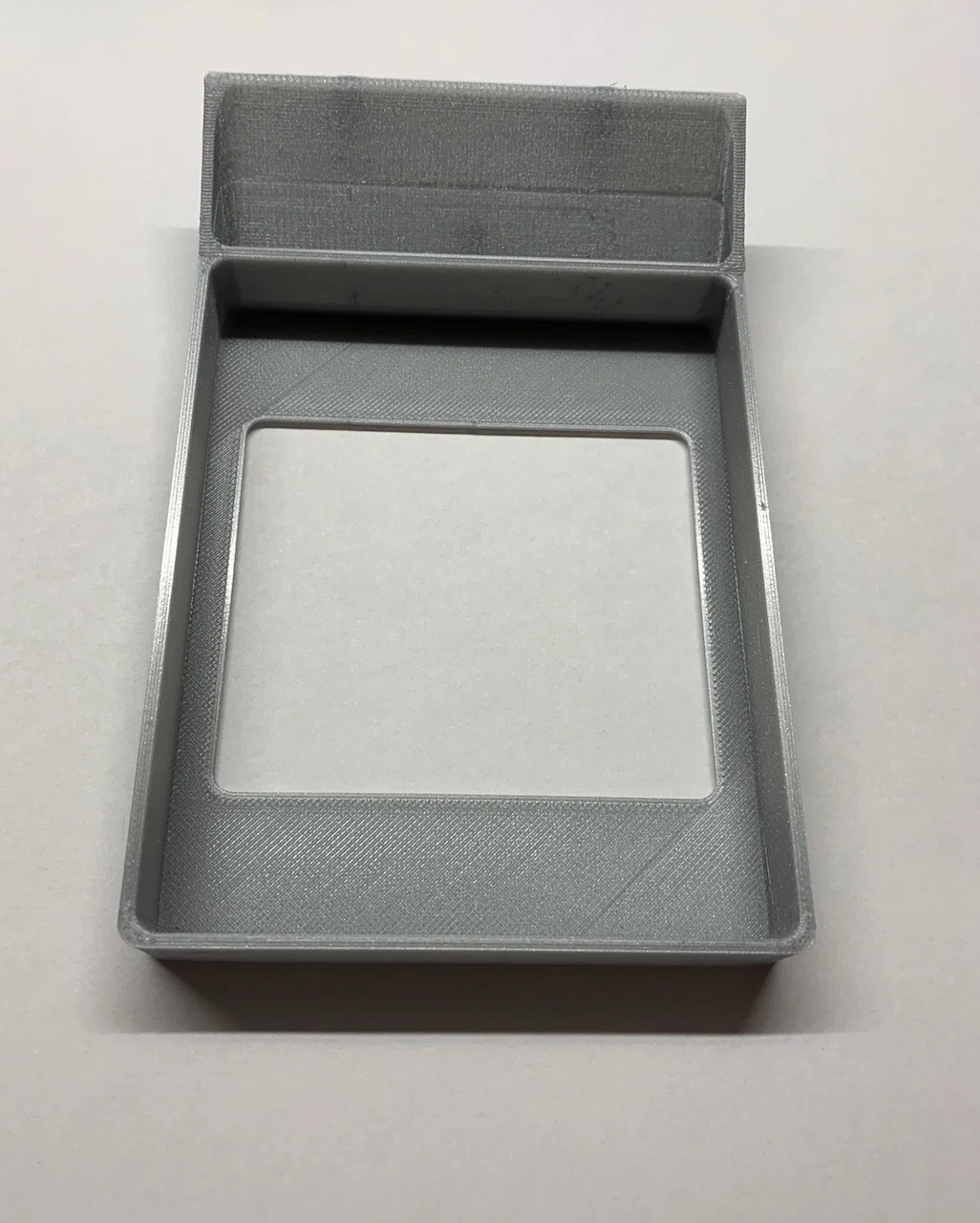

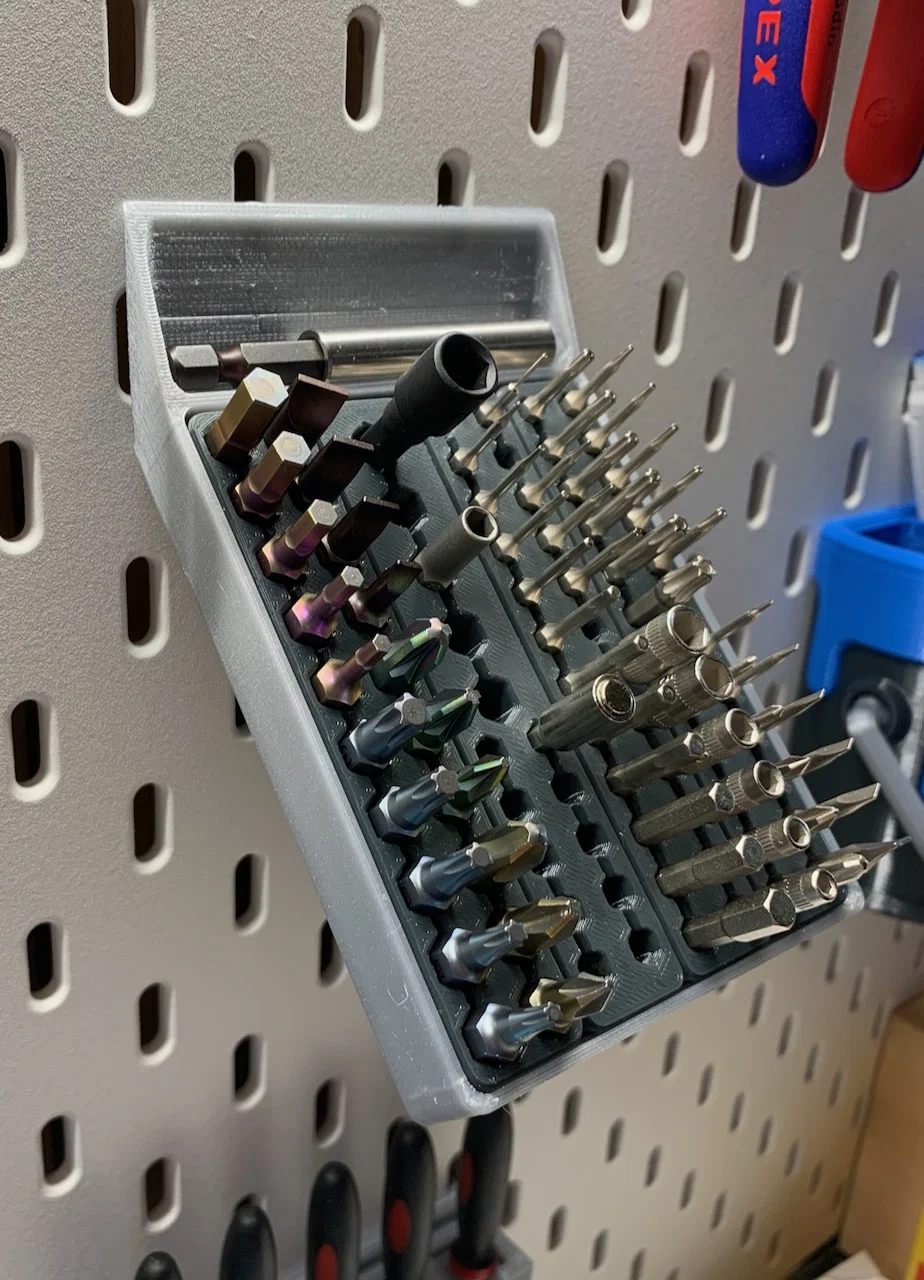

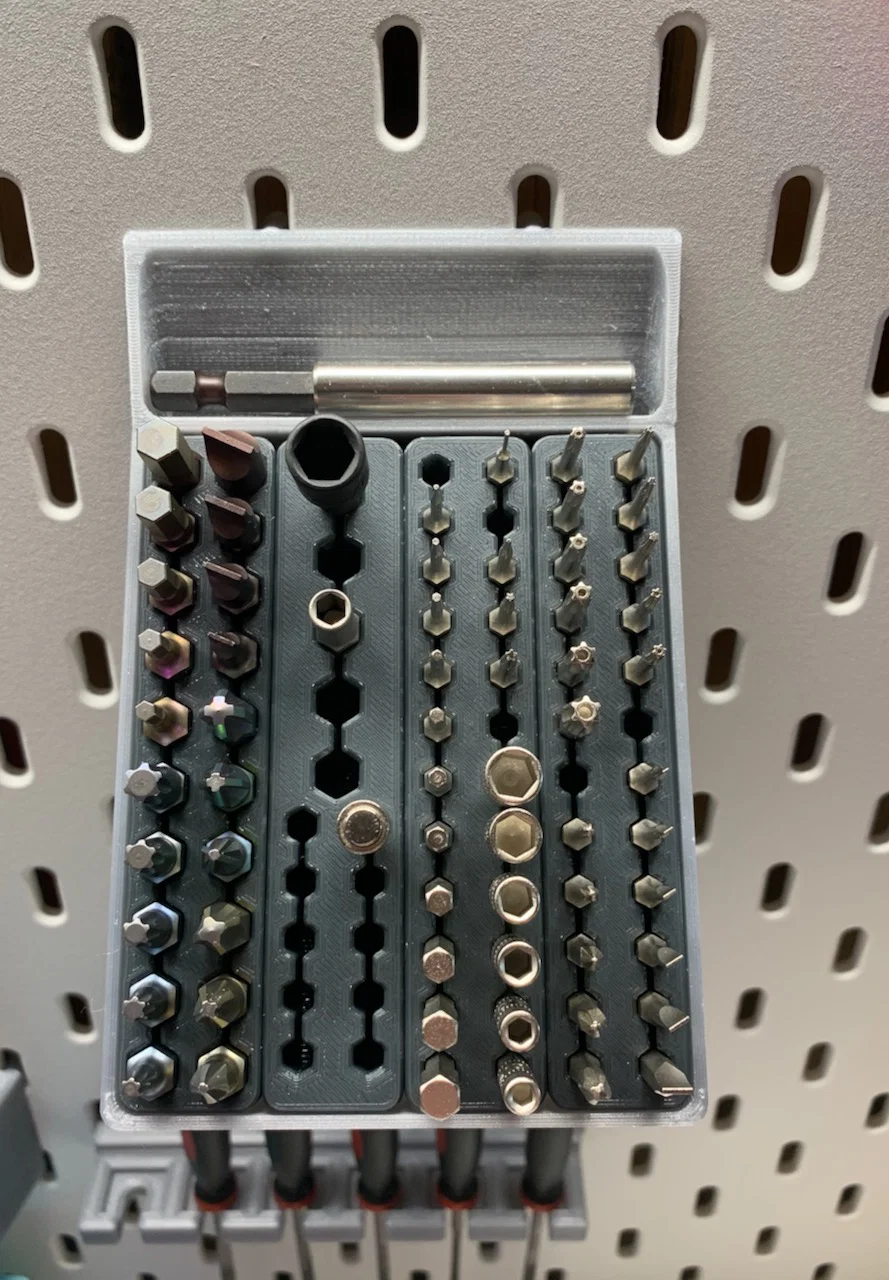

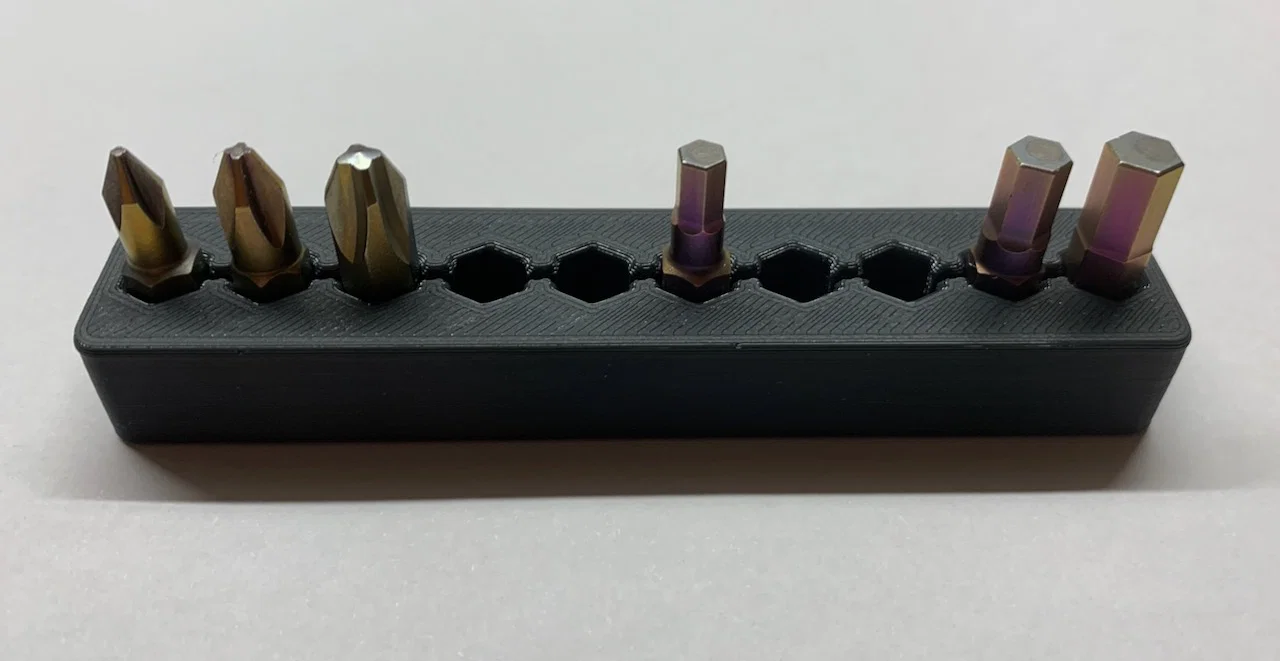

Ngoài ra, để tiết kiệm nhựa (dù làm tăng thời gian in), mình đã tạo một hốc chứa ở phía trên các mô-đun đầu bit. Trên giá đỡ 4 mô-đun (như trong ảnh), nó chứa vừa vặn đầu nối dài đầu bit của mình. Phần đáy giá đỡ cũng có khe hở để tiết kiệm nhựa, đồng thời cho phép bạn đẩy các khối đầu bit từ bên dưới lên, rất tiện để mang theo cả cụm nếu bạn cần làm việc ở nơi khác.

Hướng dẫn in

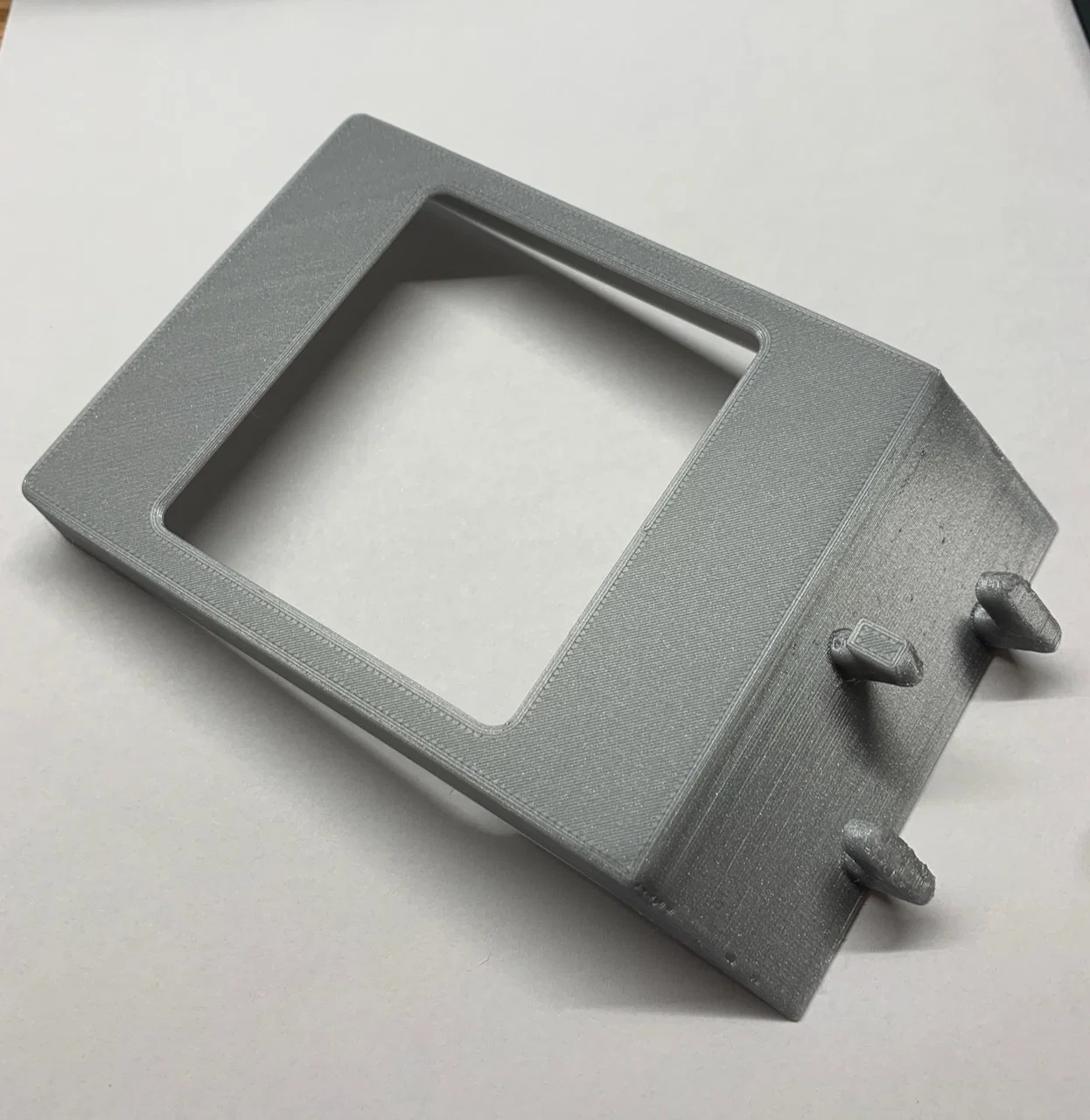

Các thông số về đường viền (perimeters) đã được tối ưu hóa cho đầu in 0.4mm. Các khối đầu bit sẽ in đẹp nhất nếu đặt ngược (hướng lỗ xuống bàn in). Bạn nhớ kiểm tra hướng bắc cầu (bridge) trong phần mềm cắt lớp – vì lý do nào đó, PrusaSlicer với thiết lập mặc định lại muốn mình in cầu theo chiều dọc thay vì chiều ngang ngắn hơn. Mình đã phải chỉnh lại góc thủ công. Giá đỡ sẽ cần dùng hỗ trợ (supports) bên dưới hai ngạnh phía trên. Mình đã tự tô hỗ trợ để tăng diện tích bề mặt, nhưng dùng chế độ tự động có lẽ cũng ổn.

Nguồn gốc/Cảm hứng

Mình đã tham khảo rất nhiều giá đỡ đầu bit cho bảng Skadis cũng như các loại bảng khác, nhưng không có cái nào thực sự ưng ý. Mình thích ý tưởng mô-đun đầu bit của @lufa (được ghi nhận là bản remix, dù mình đã tự thiết kế lại từ đầu). Đồng thời, mình quyết định đây là thời điểm tốt để học cách thiết kế mô hình tham số trong Fusion360, từ đó dự án này ra đời. Ngoài ra, mình rất trân trọng các mô hình chốt pegboard trong Fusion360 do @Rod chia sẻ. Chúng giúp mình làm việc nhanh hơn rất nhiều và tạo cơ hội để mình học cách nhập/kết hợp các thành phần. Đây là dự án "phức tạp hơn" đầu tiên của mình, nên mình rất mong nhận được bình luận và phản hồi từ mọi người. Nếu bạn tạo thêm các mô-đun đầu bit tương thích, hãy chia sẻ nhé!
