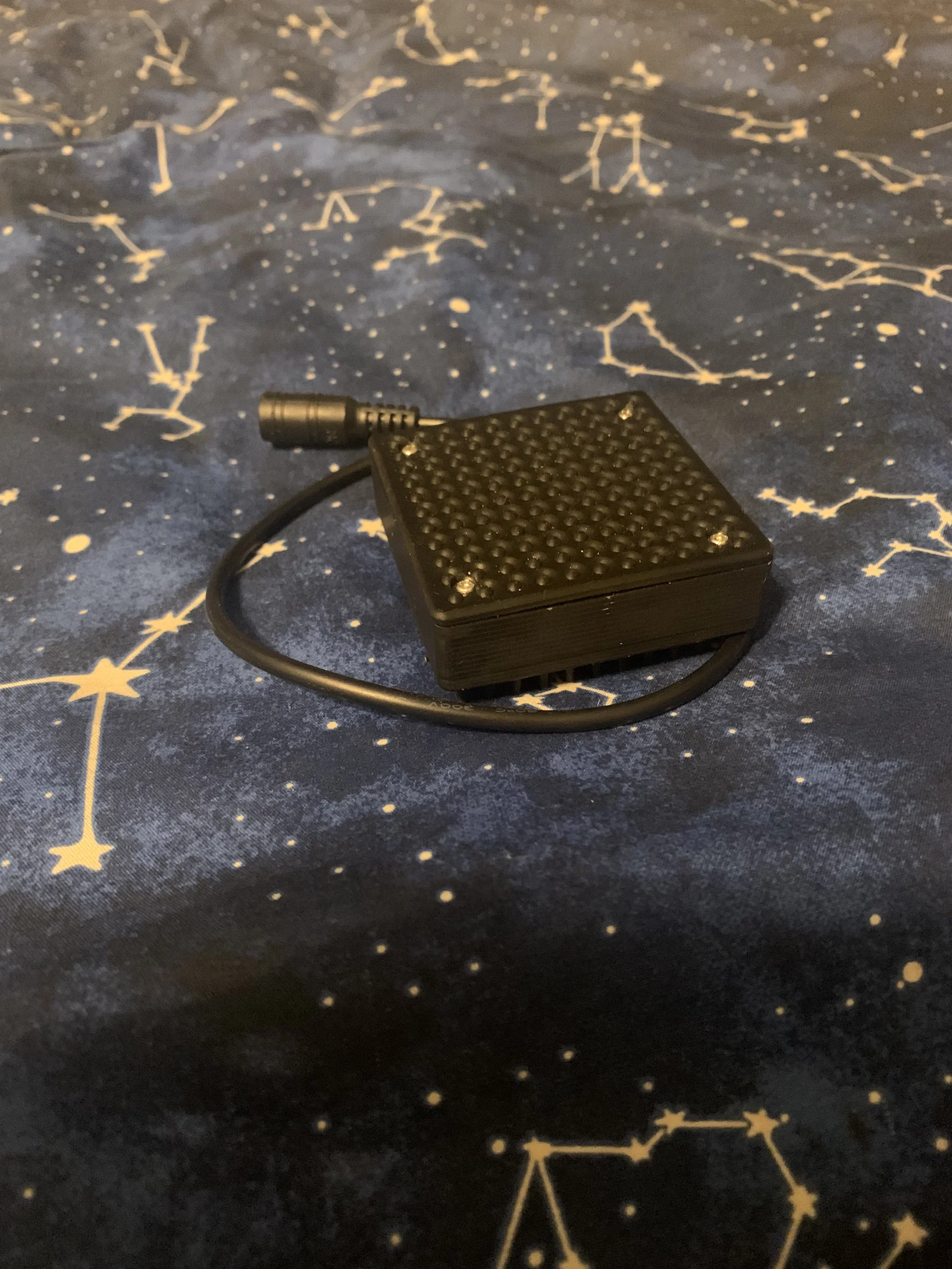

Wireless Charger Box - Hộp sạc không dây

Đây là phiên bản tiền thân của OPD Cart Charger.

Tôi làm cái này để đảm bảo rằng mình đã đo đạc kích thước chuẩn cho đế sạc không dây mà tôi vừa mua.

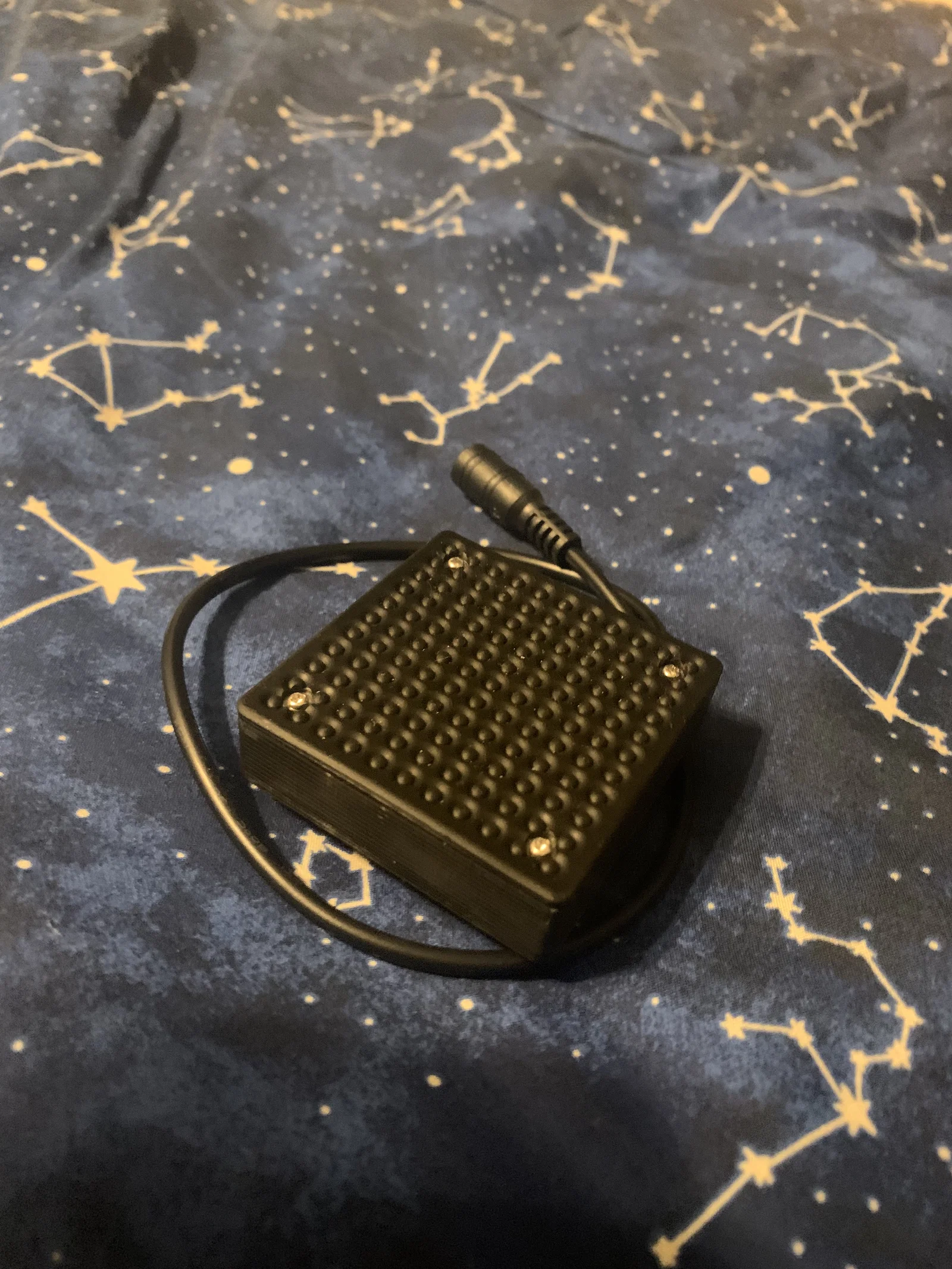

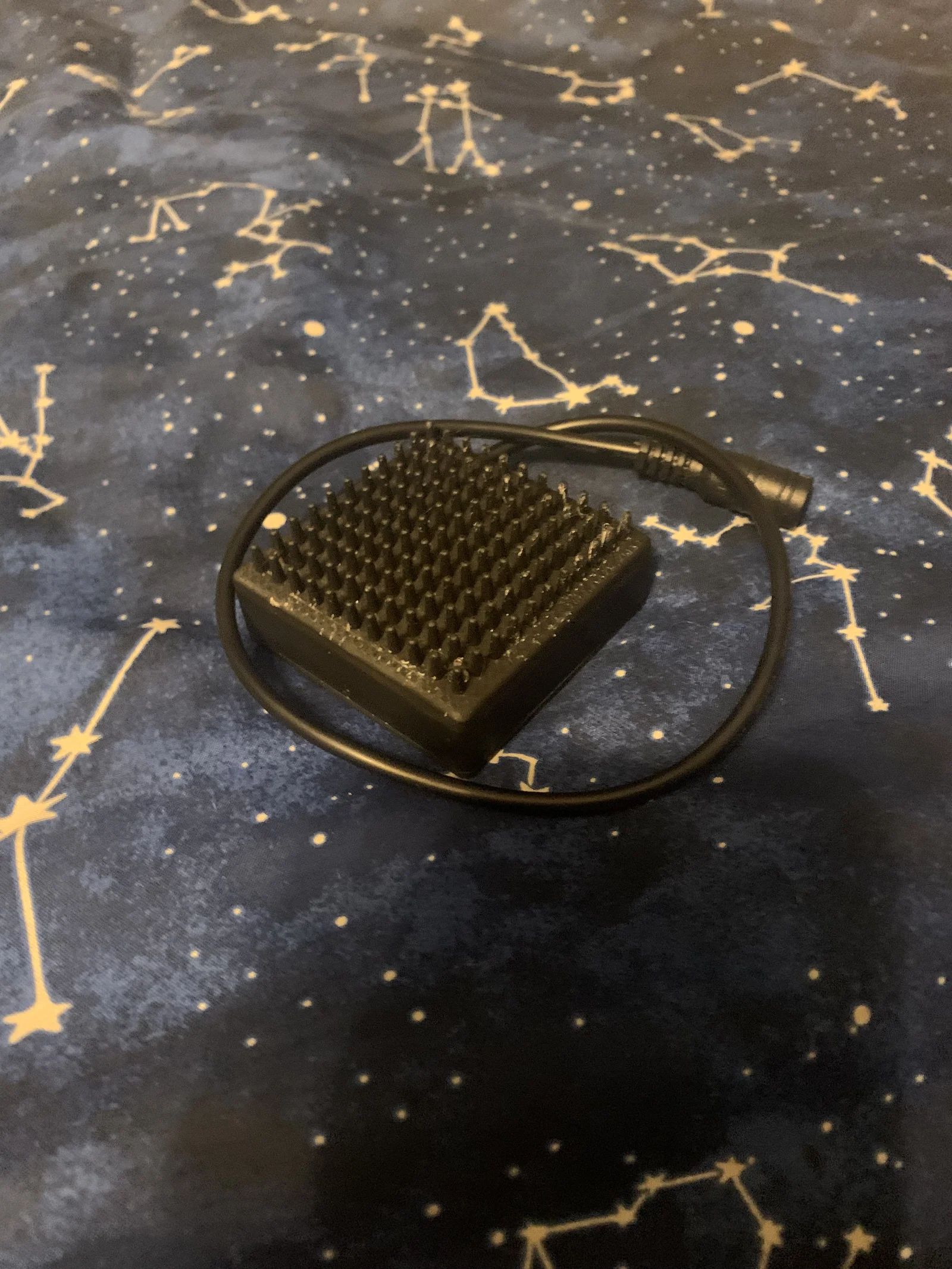

Tôi thấy nó hơi nóng khi sử dụng nên đã thêm các gờ/rãnh ở mặt trên và mặt dưới để tăng diện tích tiếp xúc, giúp lưu thông không khí tốt hơn.

Toàn bộ các chi tiết được thiết kế theo dạng lắp khớp (press fit).

Phần cứng cần thiết

• Module sạc 20W Link Amazon | Link Aliexpress
• 4x Đai ốc M2
• 4x Vòng đệm M2
• 4x Vít M2 dài từ 16mm đến 20mm
• Tùy chọn: Jack cắm nguồn 12v cái Link Amazon | Link Aliexpress

Hướng dẫn lắp đặt

1. In tất cả các bộ phận.
2. Lắp module vào phần giữa, đi dây nguồn qua rãnh nếu có sử dụng jack cắm.
3. Đặt phần giữa vào hộp, đồng thời lắp nắp che dây điện vào vị trí.
4. Đậy nắp trên và bắt vít lại, cẩn thận với con vít đi xuyên qua bảng mạch.
