Nắp bịt đầu ống nhôm hình chữ nhật 60x25mm (ghi chú: mô tả gốc là 70x25mm)
Mẫu nắp bịt đầu cho ống nhôm hình chữ nhật với kích thước ngoài 70x25mm, độ dày 3mm. File thiết kế bằng FreeCAD 1.0.2 kèm theo hướng dẫn điều chỉnh tỉ lệ in để đạt độ khít hoàn hảo khi lắp đặt.
Mô tả

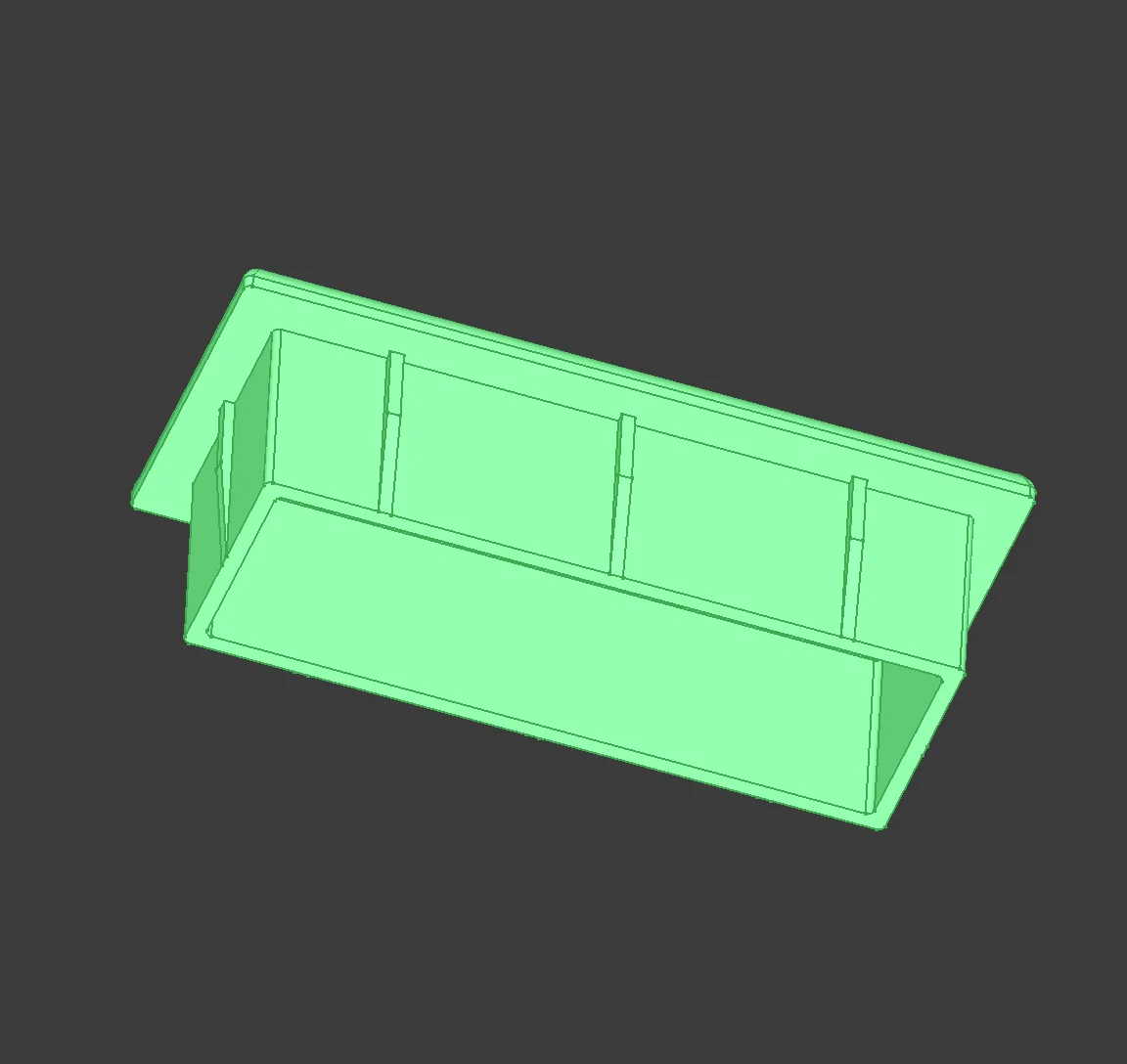

Nắp bịt đầu ống nhôm hình chữ nhật
Kích thước ngoài của ống: 70mm x 25mm Độ dày thành ống: 3mm
Thông số in của mình: Chiều cao lớp in (layer height): 0.2 mm 2 lớp vỏ (walls) 4 lớp đáy / 2 lớp mặt (Bottom/Top) Độ phủ 25% kiểu lưới (grid) Có dùng skirt

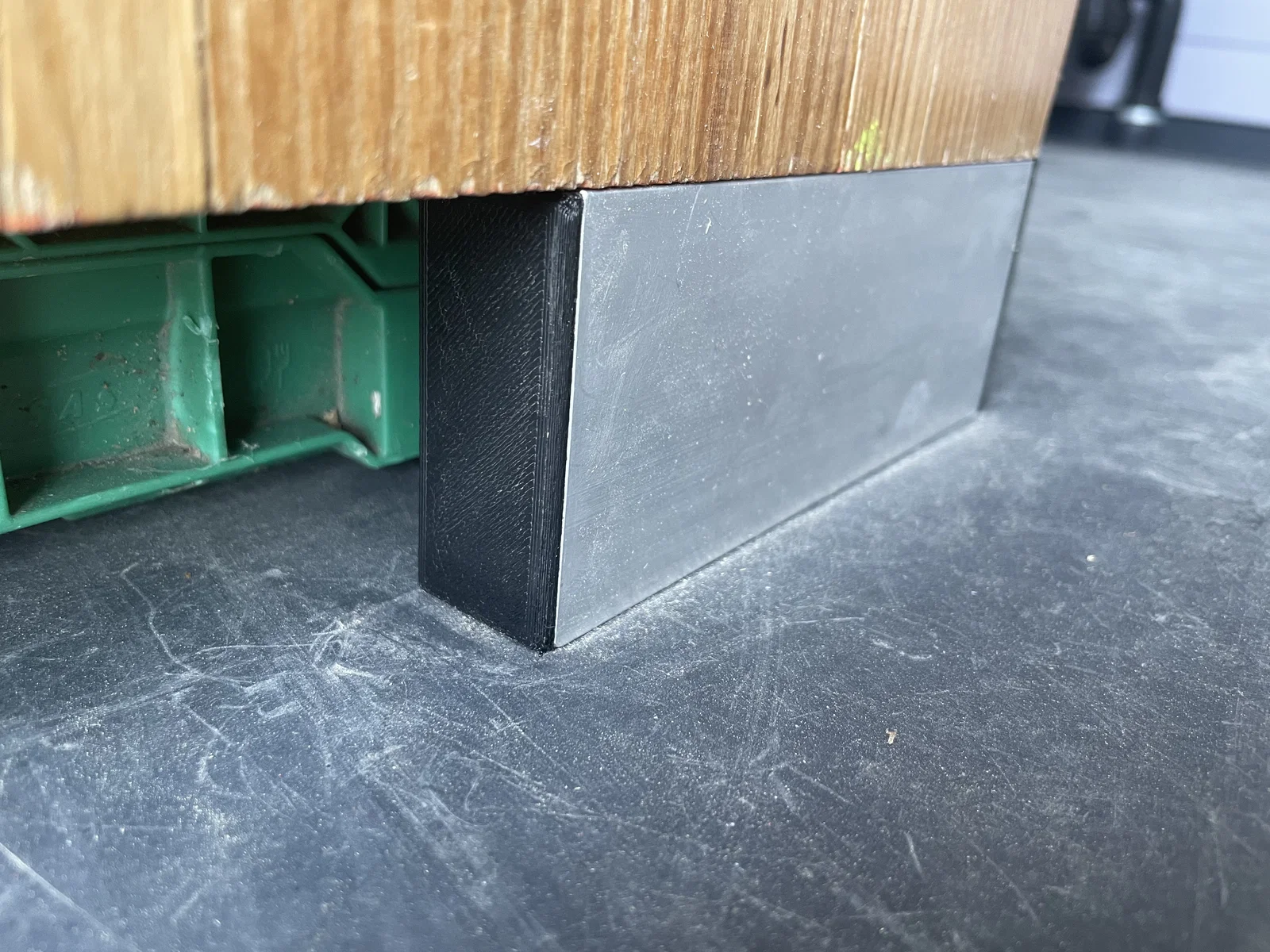

Nếu in ra bị to quá, bạn hãy tính toán tỉ lệ % rồi điều chỉnh thông số "scale" trong phần mềm slicer nhé. Mình thì phải chỉnh xuống 99.5% mới đạt kích thước chuẩn 1:1, nhưng mà cuối cùng mình dùng búa đóng vào cho chắc luôn.
Đây là mẫu thiết kế đầu tay của mình, được vẽ bằng FreeCAD 1.0.2. Hy vọng mọi người dùng tốt!
