Vỏ bảo vệ GPIO cho máy in Core One L

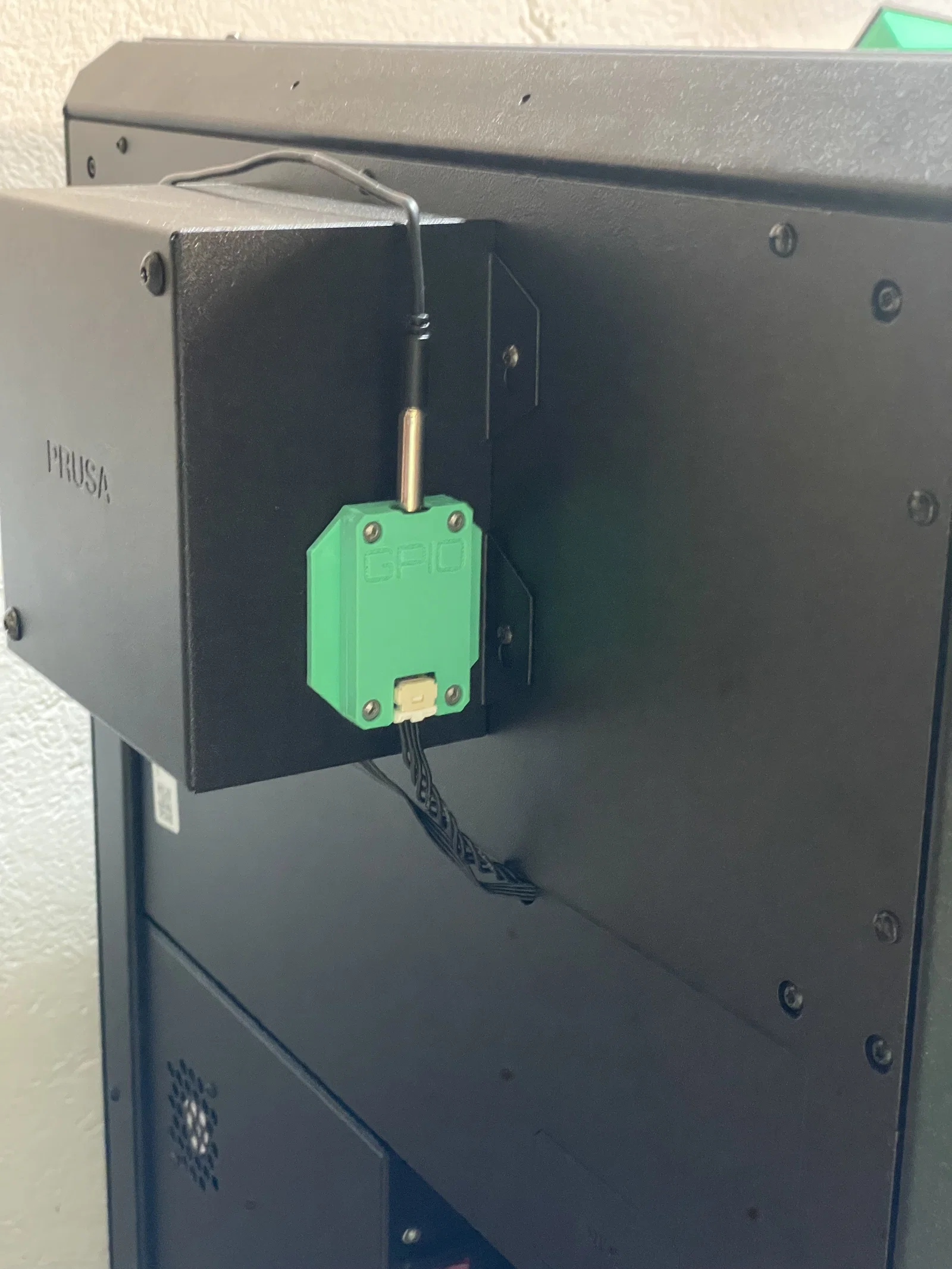

Vỏ bảo vệ cho board GPIO dành cho Core One L. Vỏ được cố định bằng nam châm vào phần vỏ của hệ thống lọc khí nâng cao. Nếu bạn không lắp hệ thống này, bạn có thể dùng băng dính hai mặt để dán vào mặt sau của máy.

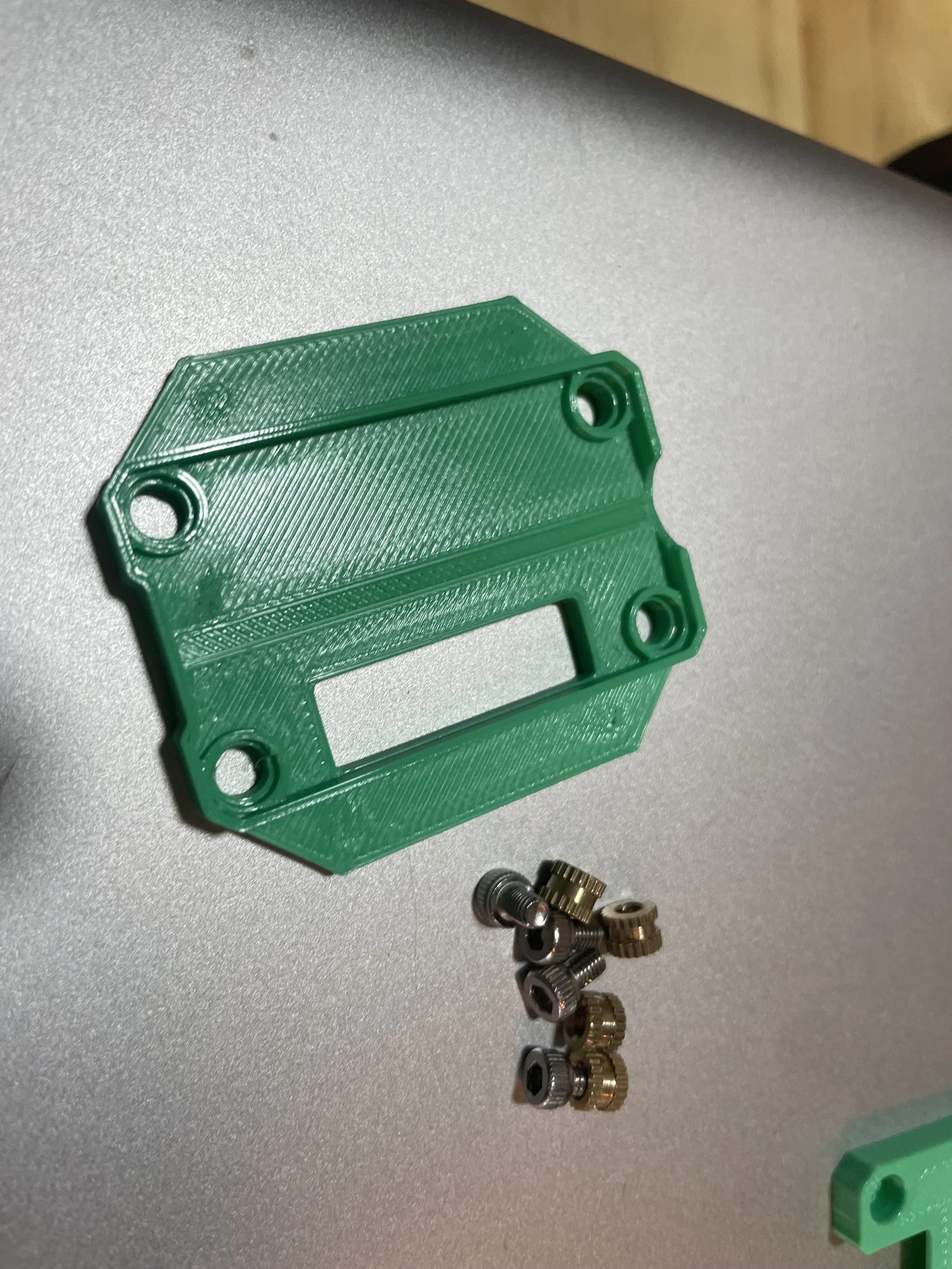

Linh kiện cần thiết:

• 4 viên nam châm tròn (đường kính 5mm x dày 1.8mm)
• 4 ốc cấy nhiệt (heat set insert) M3 loại cao 4mm
• 4 ốc vít M3 dài 5mm, đầu tròn lục giác (đường kính đầu 5.3mm, cao 3mm)

Hướng dẫn lắp đặt:

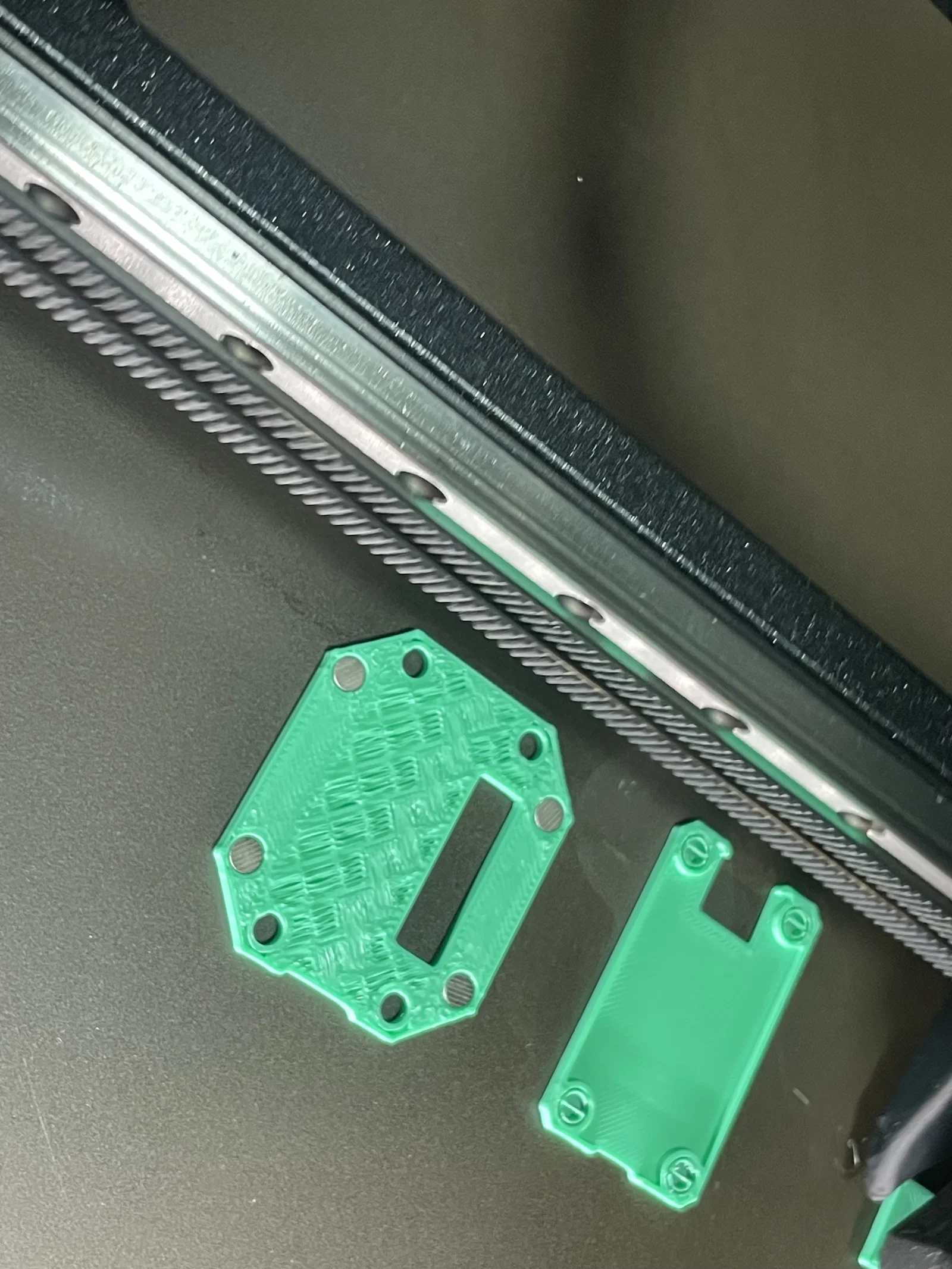

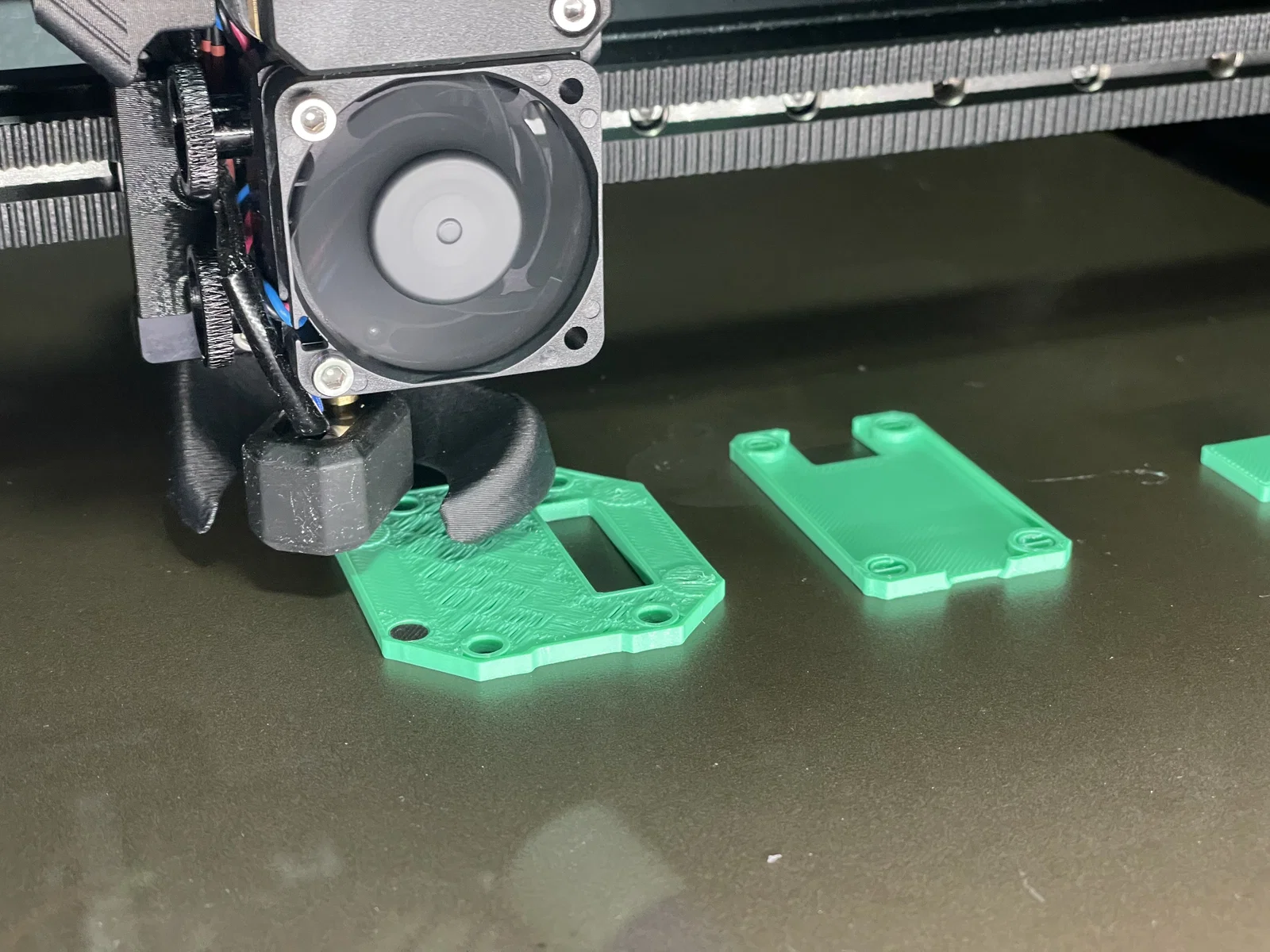

1. Bạn cần đặt lệnh tạm dừng in (pause) ở độ cao Z = 2.40mm để nhét các viên nam châm vào.

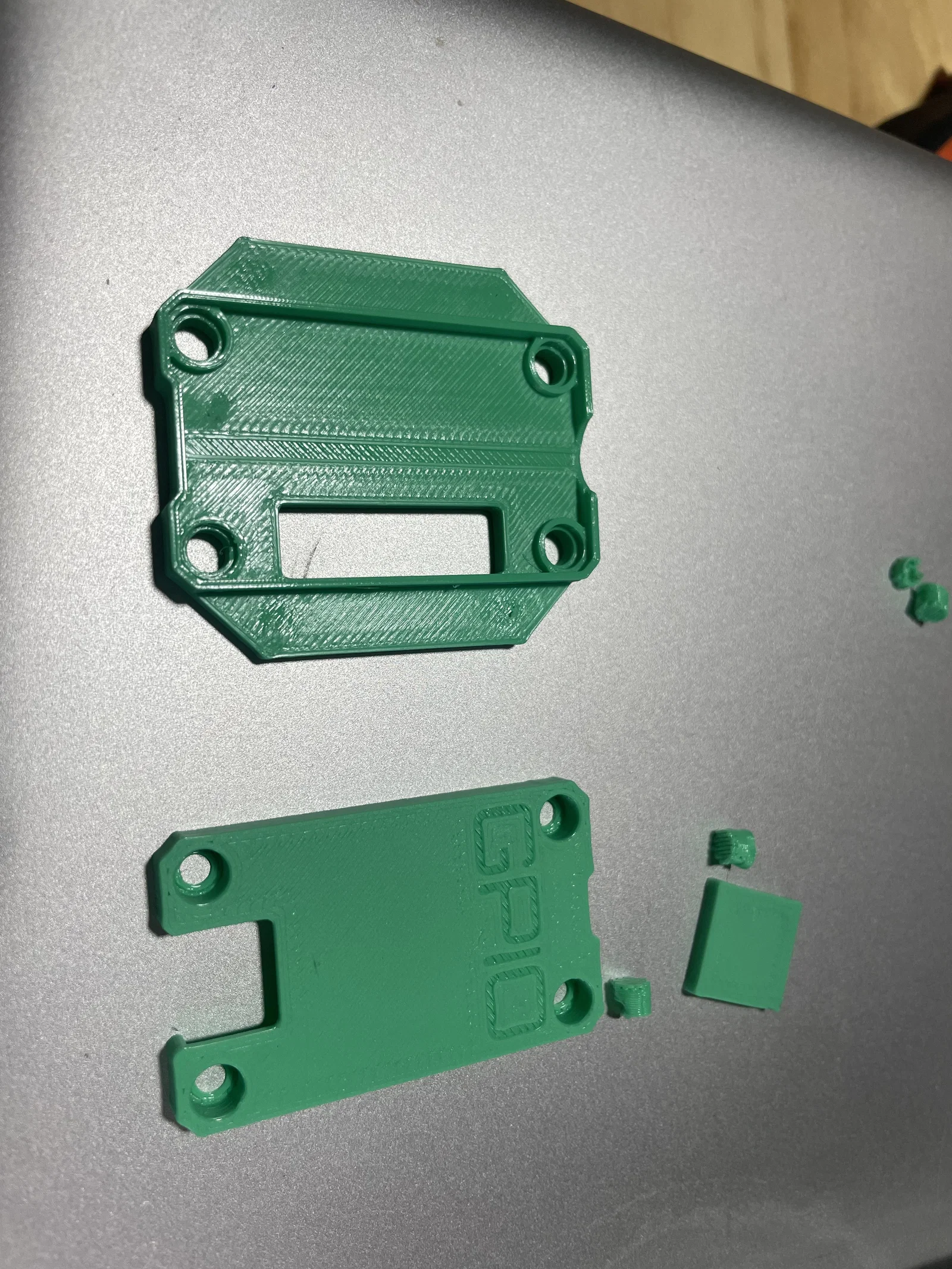

2. Nên thêm một khối hình lập phương 10x10mm cao 2.40mm vào danh sách in đầu tiên. Việc này giúp đầu phun xả nhựa thừa ra khối đó thay vì dính vào chi tiết chính khi máy tạm dừng.

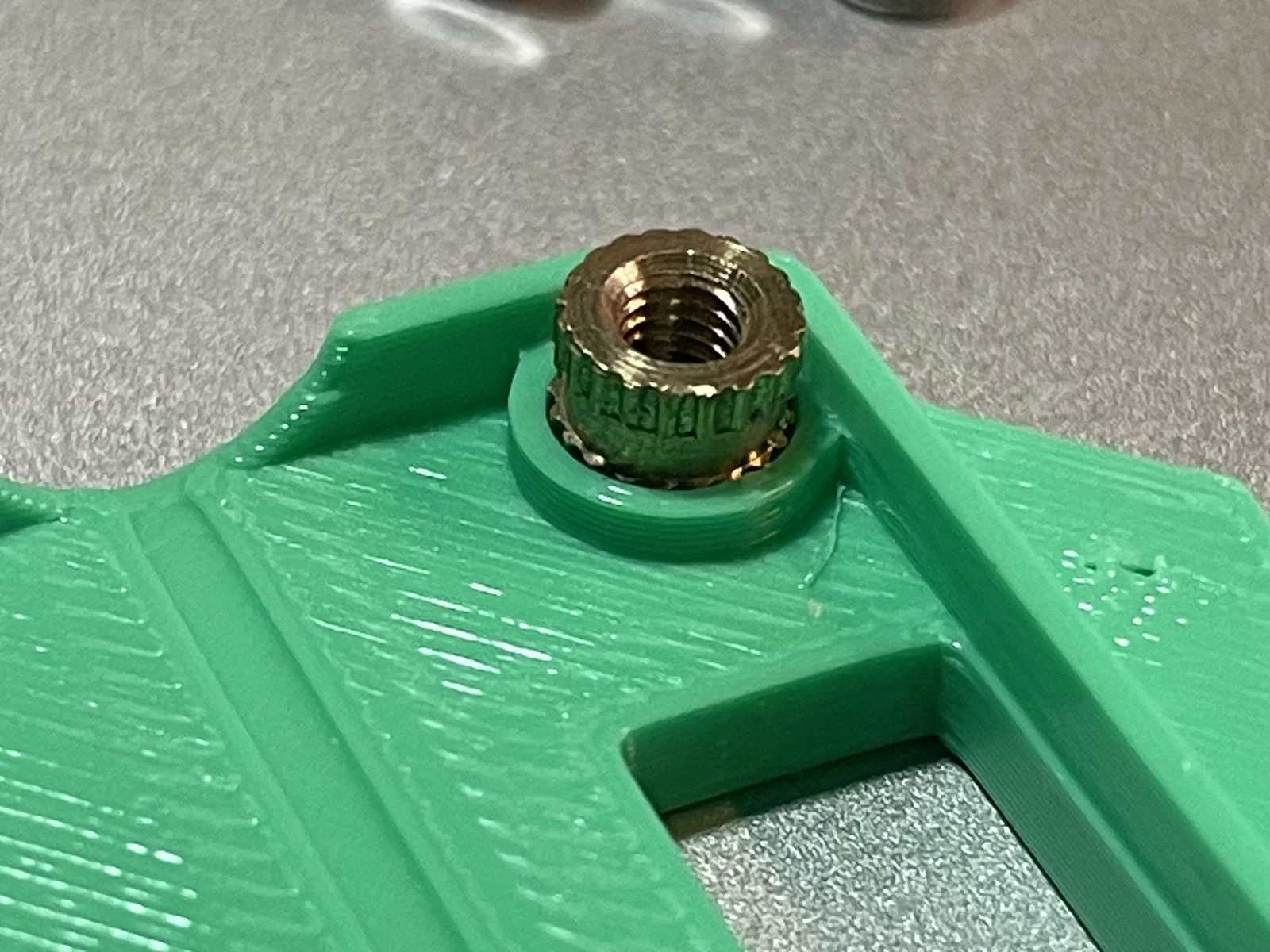

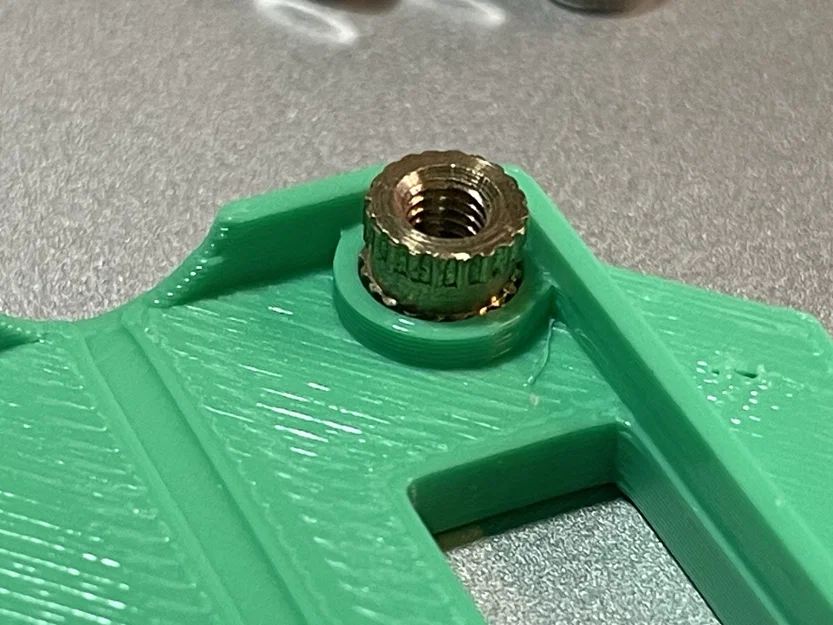

3. Đặt các ốc cấy vào lỗ và dùng mỏ hàn nhiệt để ép chặt vào.

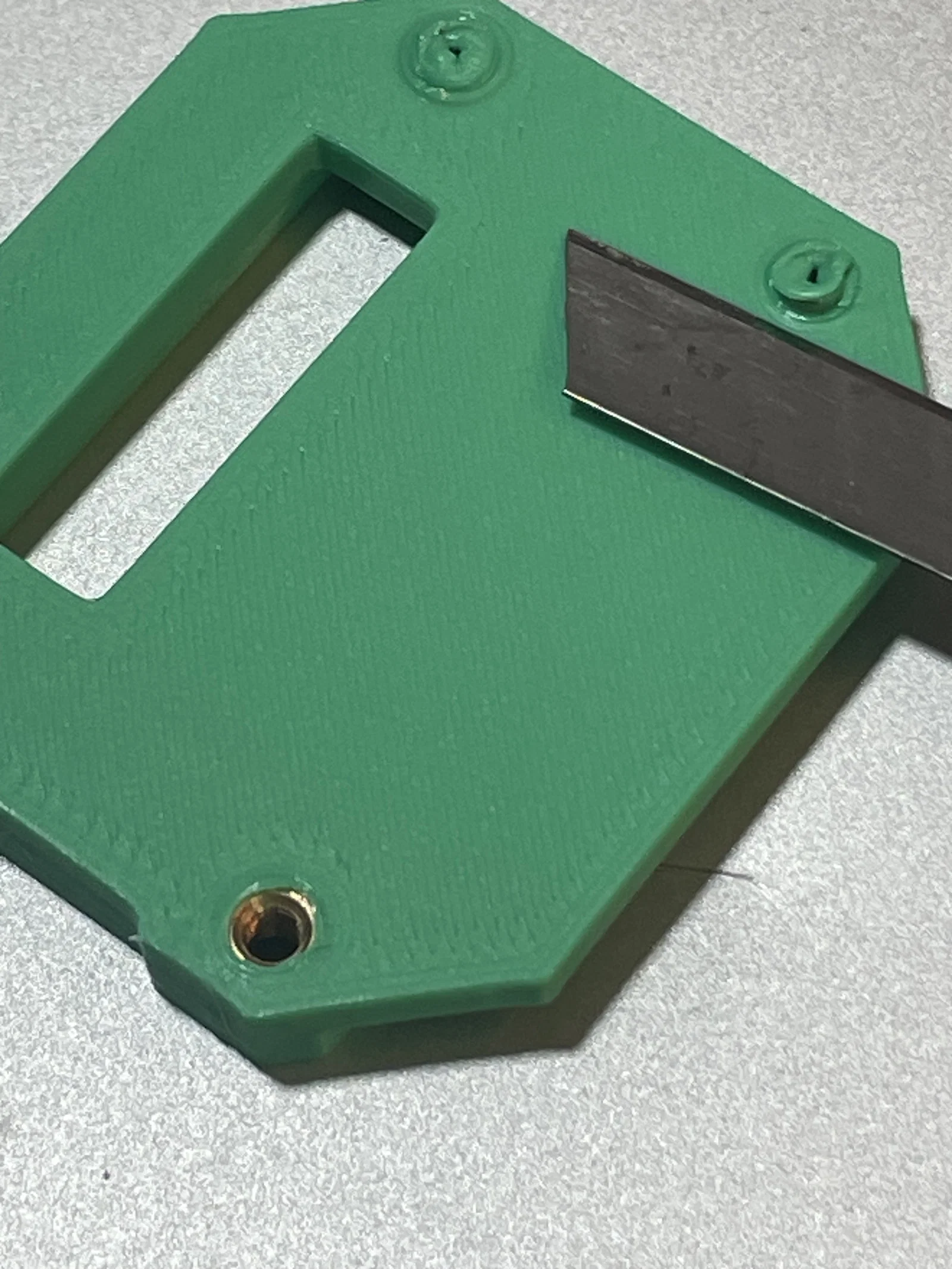

4. Vặn vít vào để đẩy phần nhựa thừa ra ngoài rồi cắt bỏ.

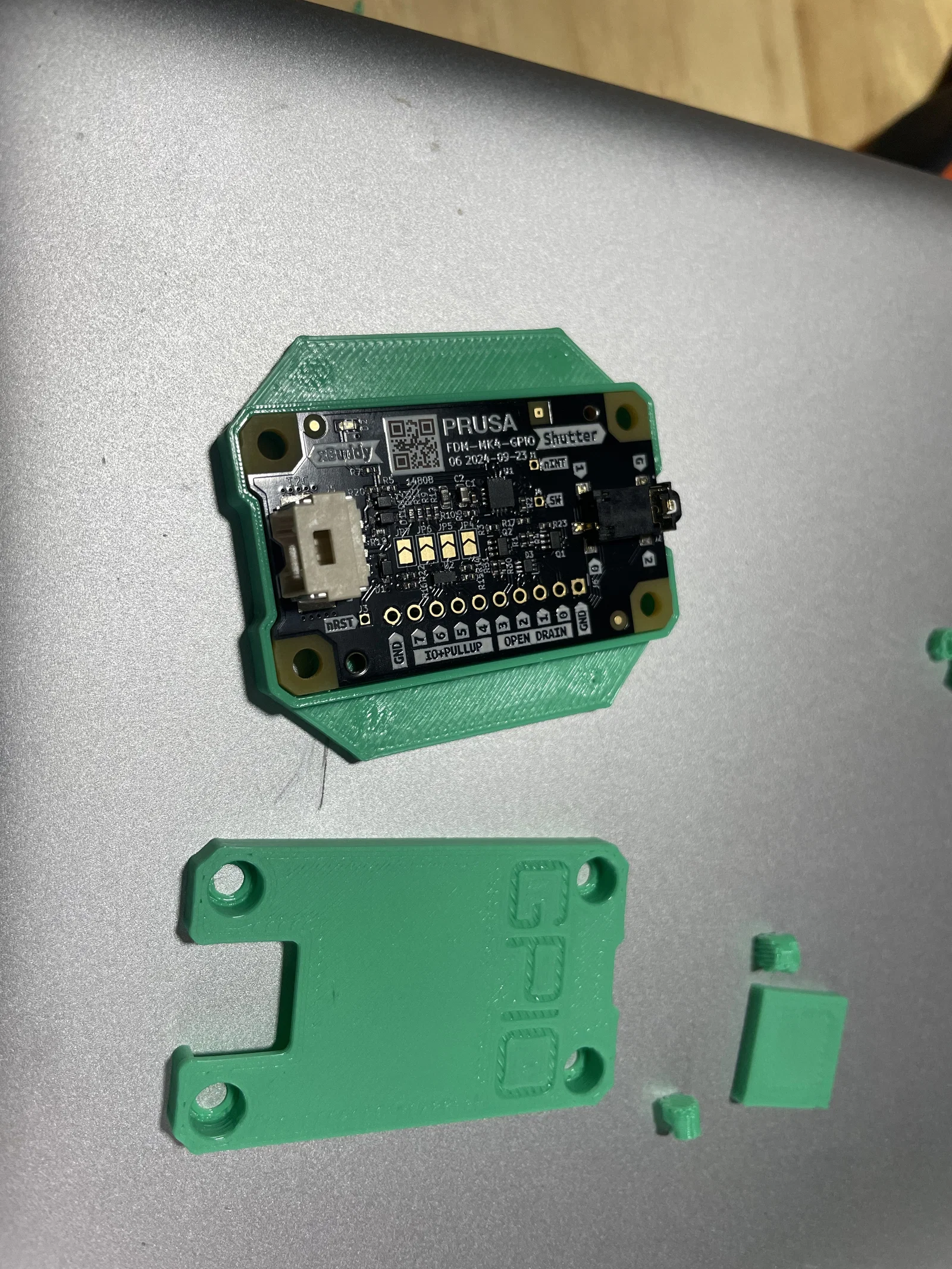

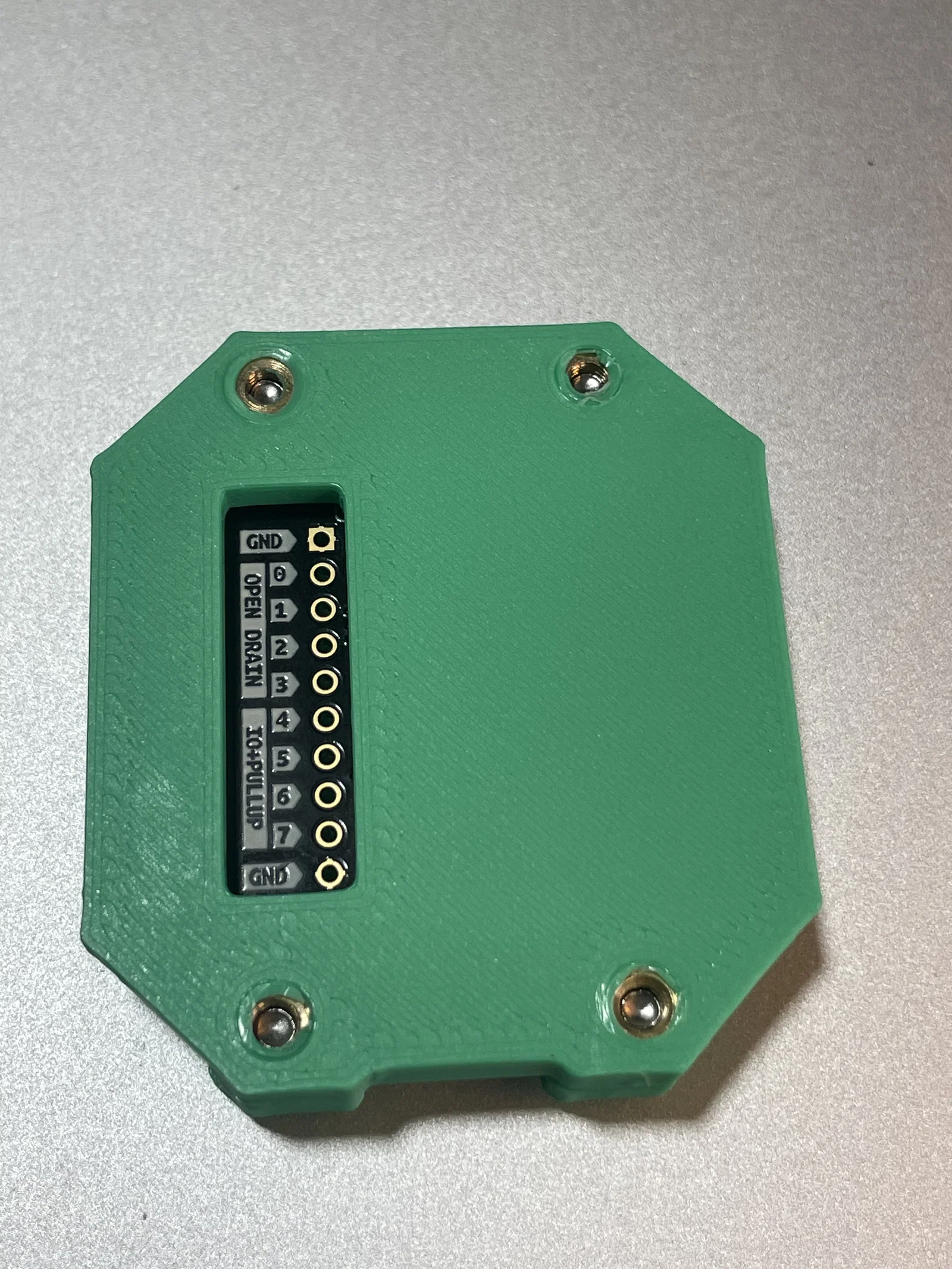

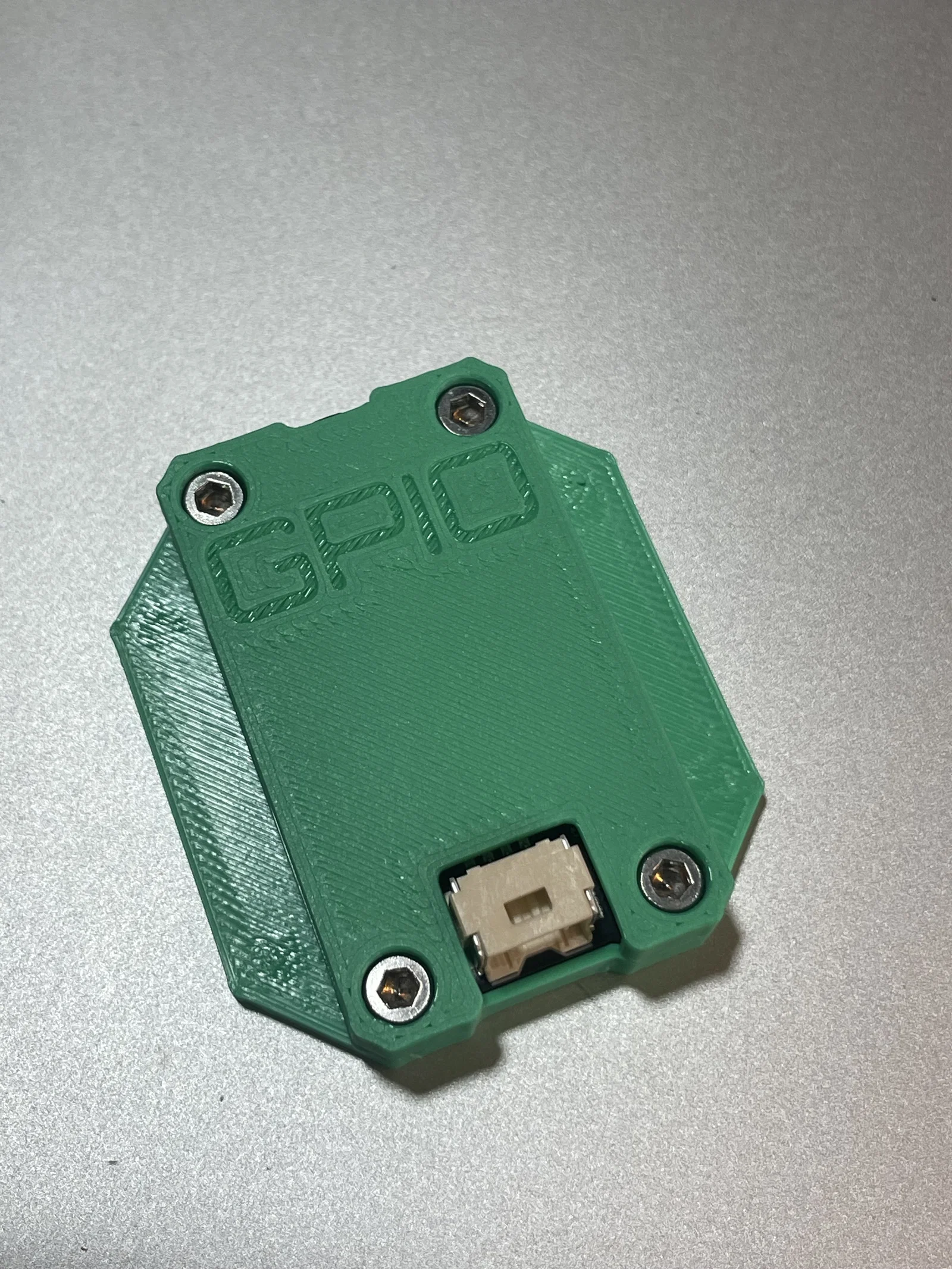

5. Cuối cùng là lắp ráp hoàn thiện.
