Nắp lưng dành cho Bộ mở rộng Heltec v4

Nắp lưng cho Bộ mở rộng Heltec v4

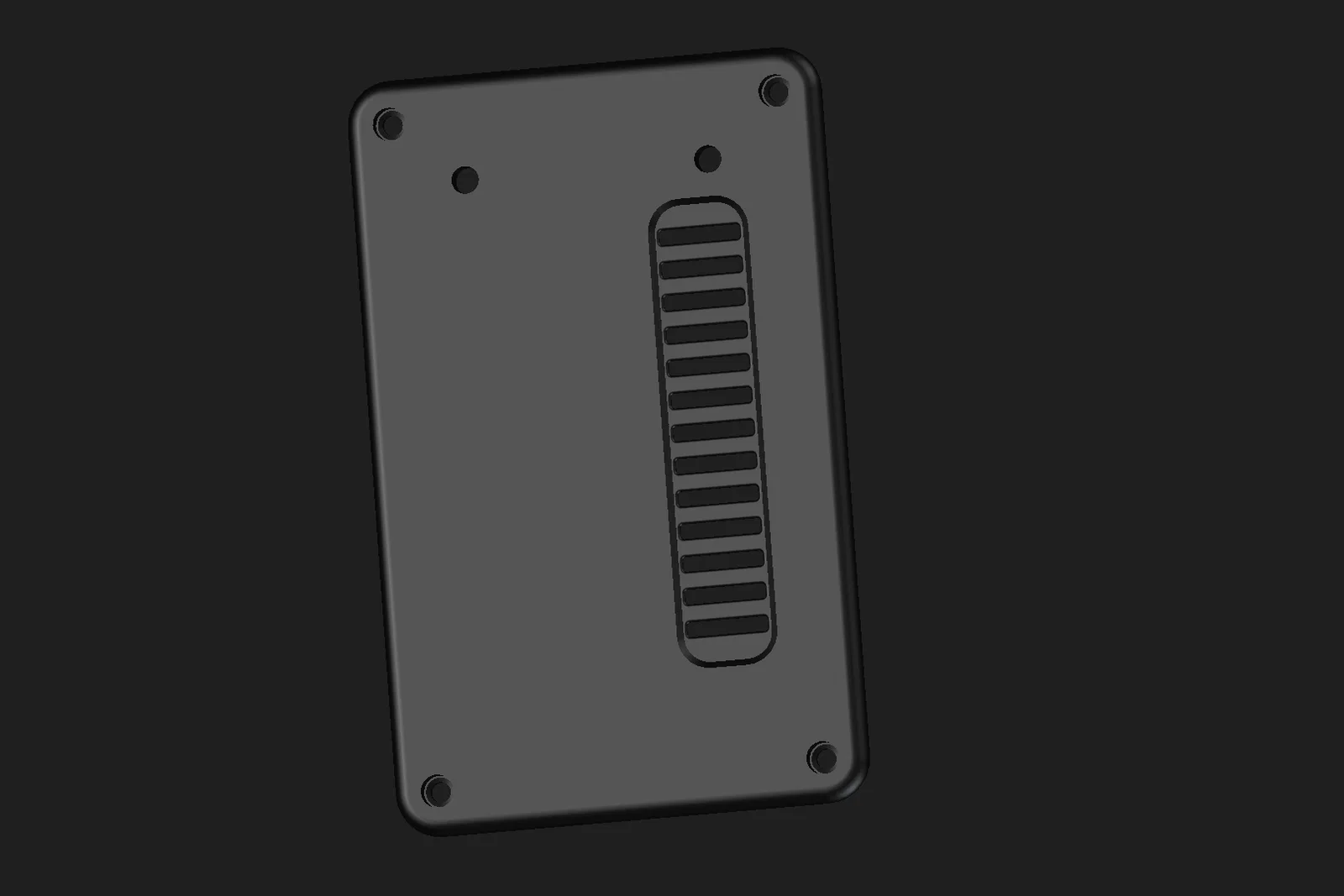

Do nắp lưng đi kèm của Bộ mở rộng Heltec v4 nhìn khá bất tiện, mình đã tự thiết kế lại mẫu này.

Cài đặt khuyến nghị cho nắp: Độ đặc infill: 45% Kiểu infill: Gyroid

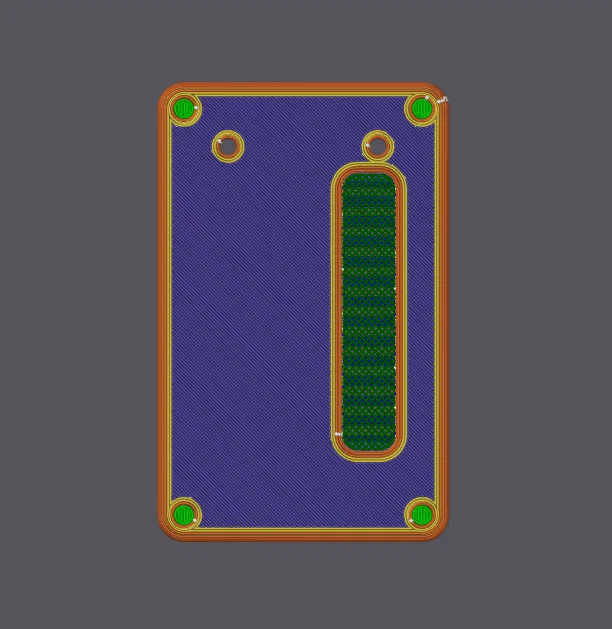

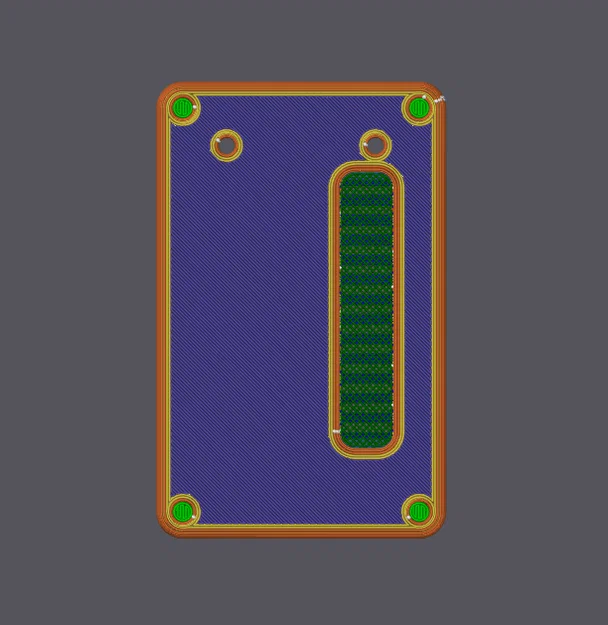

Support (Hỗ trợ) Lưu ý quan trọng!!! - Phần này sẽ tạo ra một lớp lưới bảo vệ phía trên lưới cảm biến, bạn không nên gỡ bỏ nó. Lớp này nhìn khá đẹp và bền.

Type: Normal Style: Snug Khoảng cách Support/object XY: 0 Khoảng cách lớp đầu tiên của Support/object: 0

Để tăng độ bền theo thời gian, bạn có thể chỉnh tùy chọn 'Top Z distance' trong phần Support về 0. Mình chưa thử nghiệm, mình in với độ phân giải 0.28.

Với 4 lỗ cố định nắp, bạn có thể dùng 'Add Support Blocker / Cylinder' nếu muốn, nhưng cũng không bắt buộc đâu, vì support được gỡ ra khá dễ dàng bằng cách đẩy từ phía đối diện.

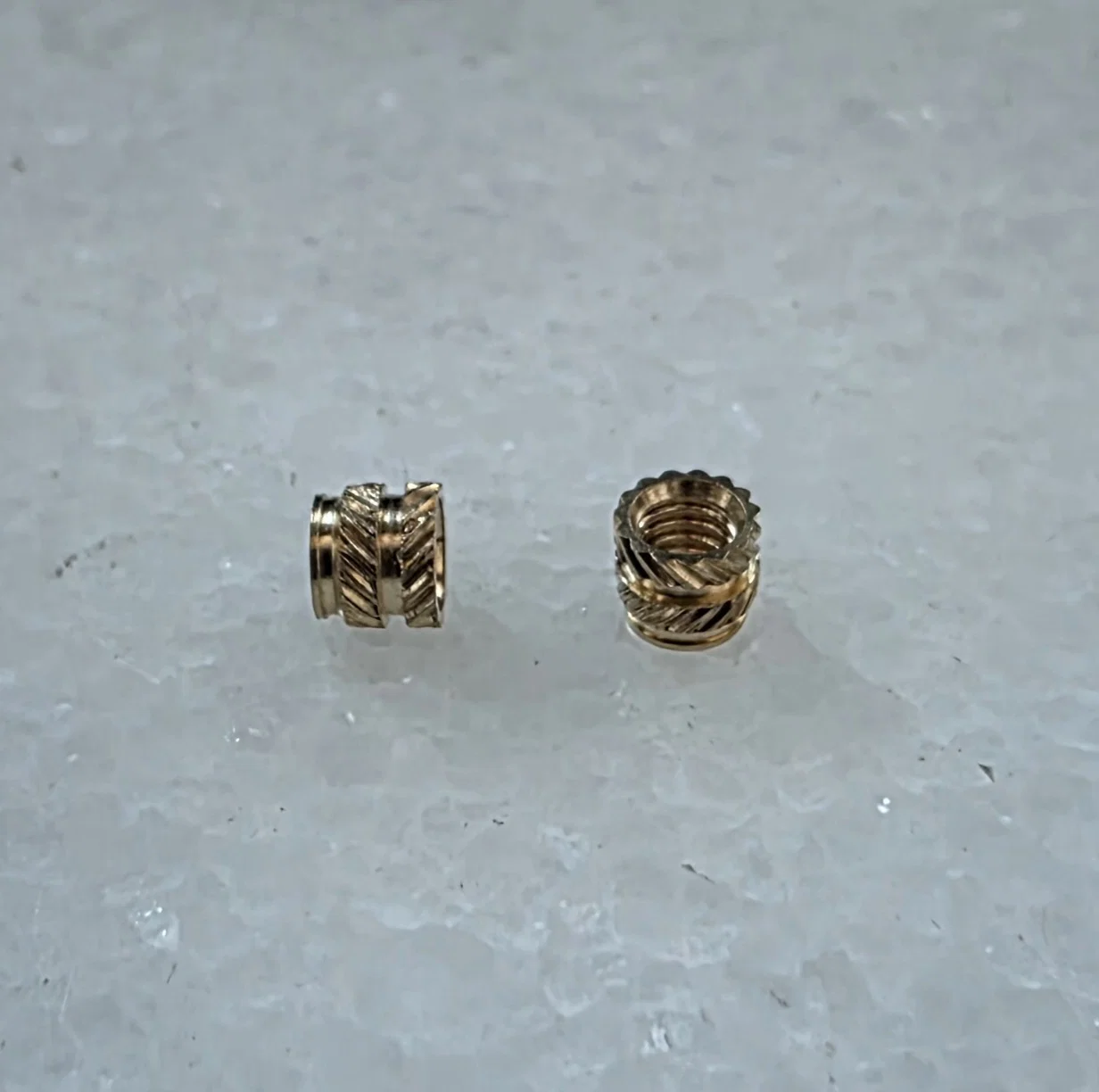

Đối với kẹp treo, bạn cần sử dụng 2 ốc tán nhiệt (insert nuts) kích thước M2.5x3x3.5.

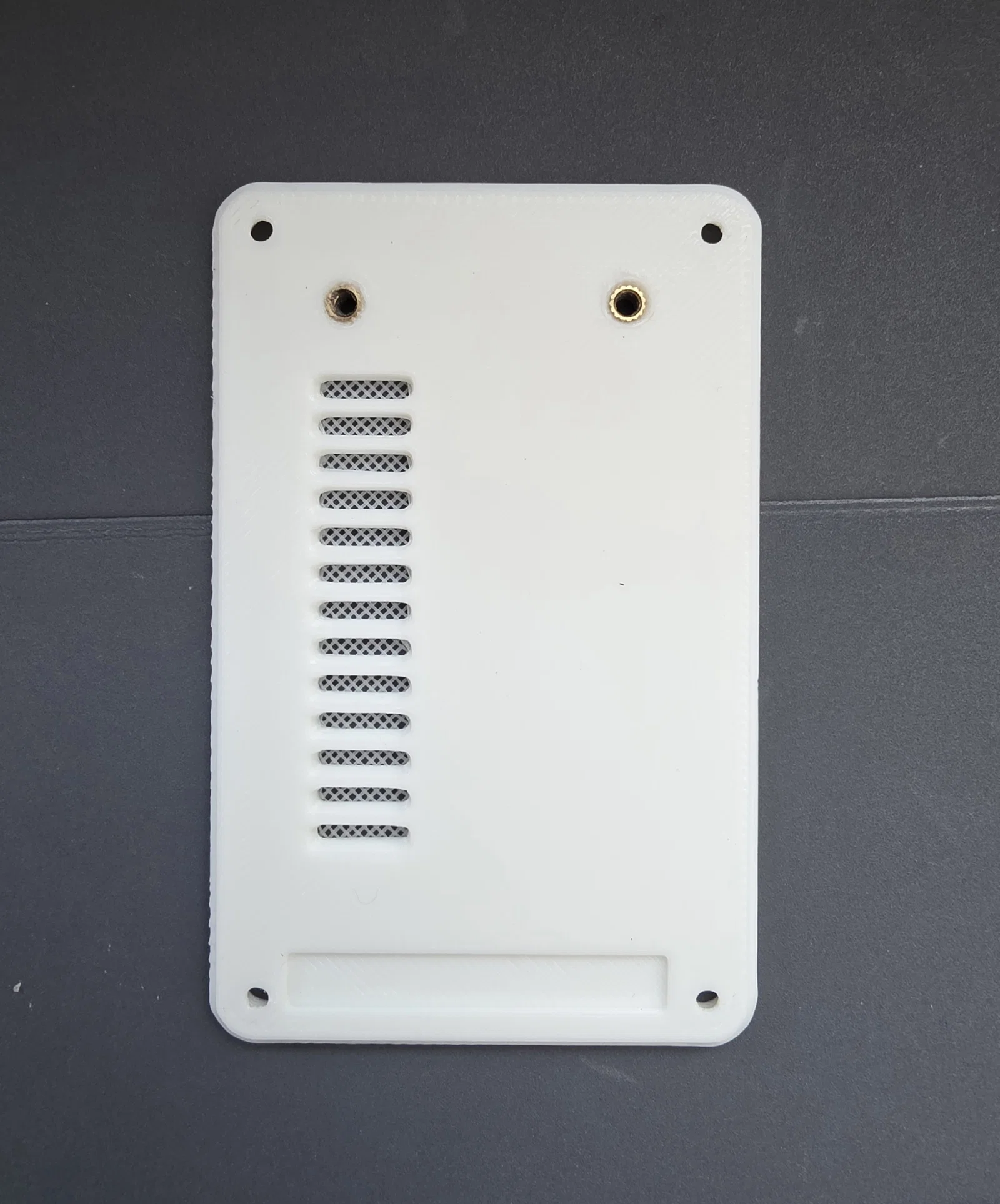

Bạn hãy chèn chúng từ phía mặt trong, đưa phần đầu nhỏ vào trước.

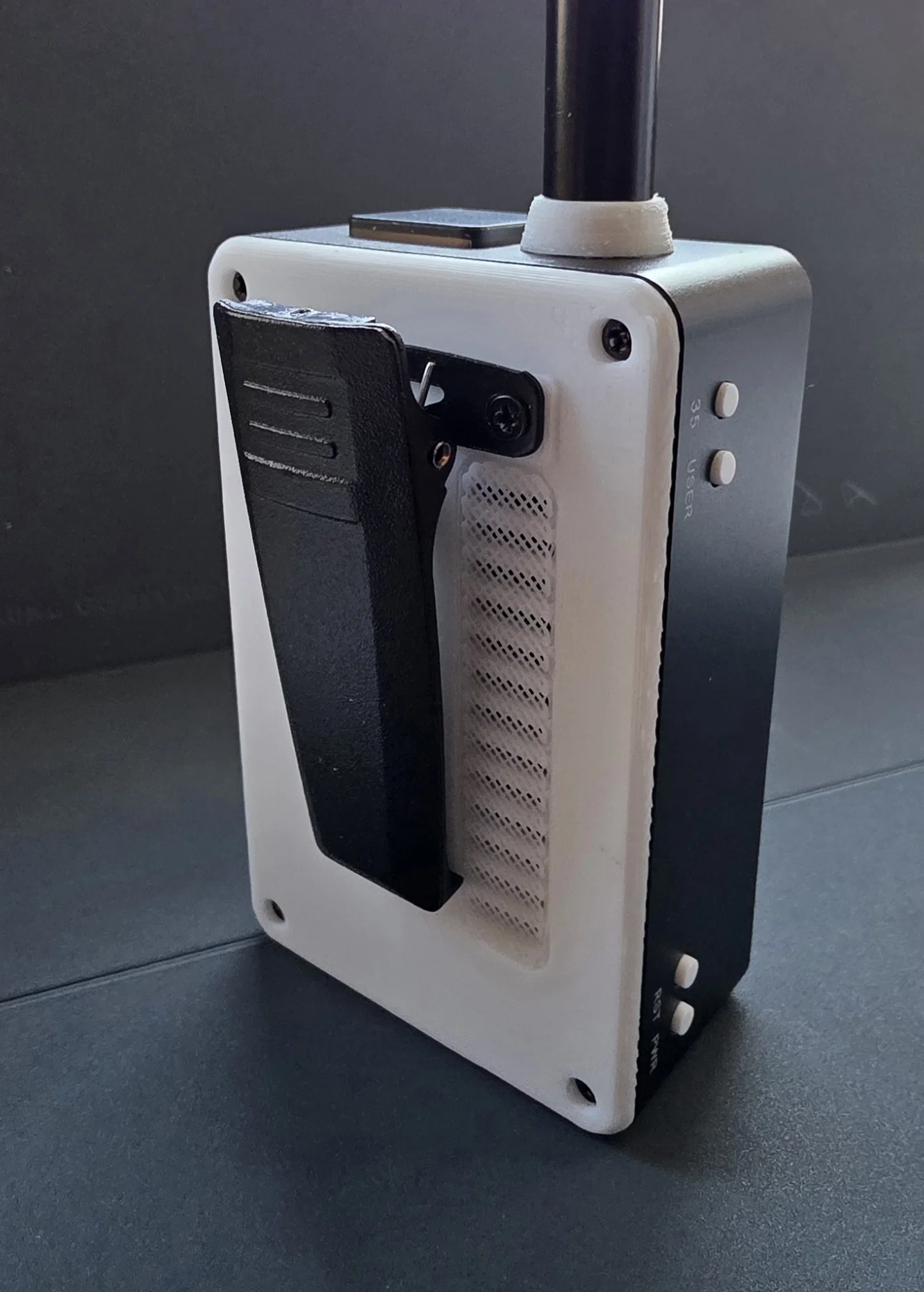

Xem thêm hình ảnh minh họa khi đã lắp xong.

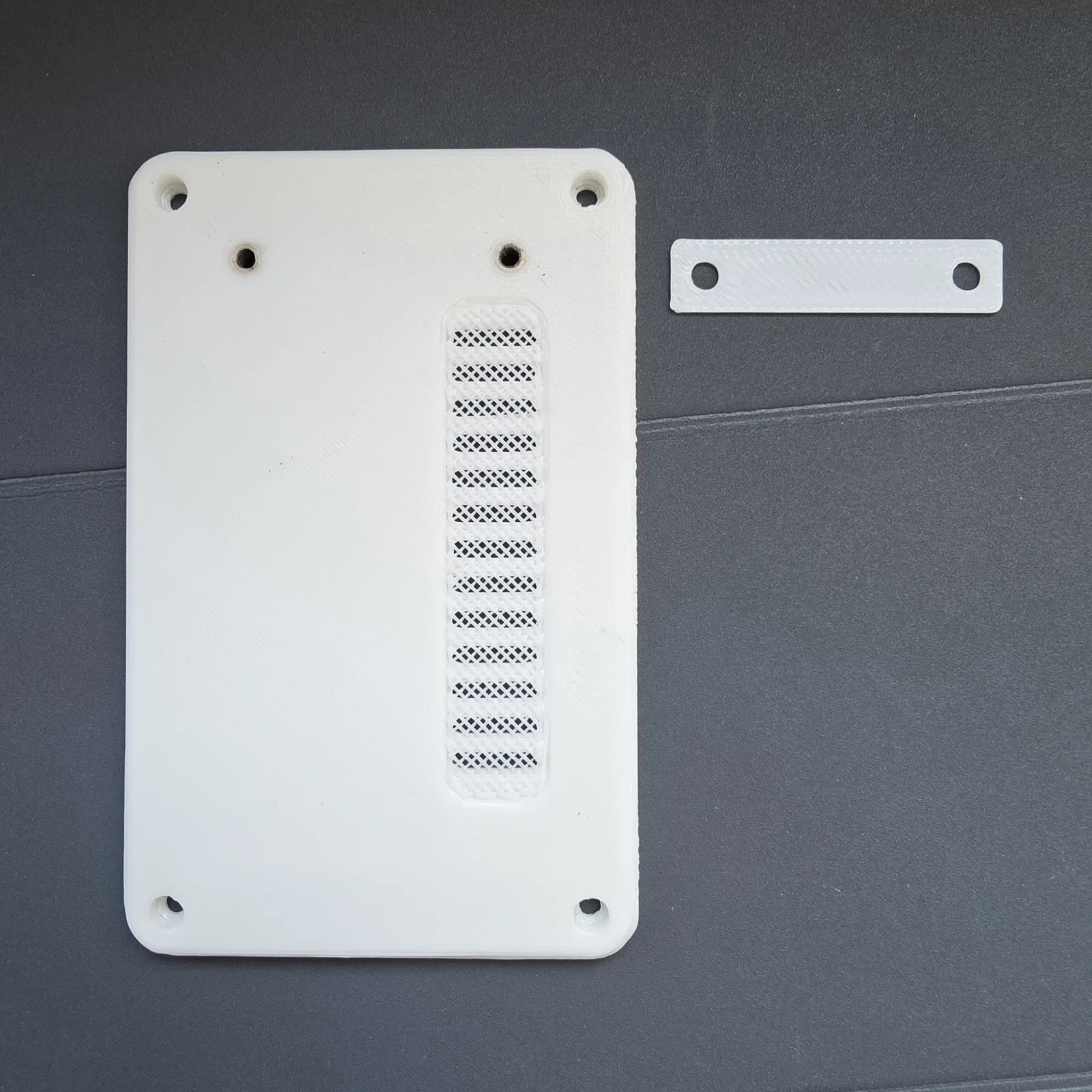

Nếu ốc vít lồi ra quá nhiều so với ốc tán, bạn hãy dùng thêm miếng đệm kèm theo và điều chỉnh độ dày trong phần mềm slicer cho phù hợp. Miếng đệm đi kèm có độ dày 0.65 mm.

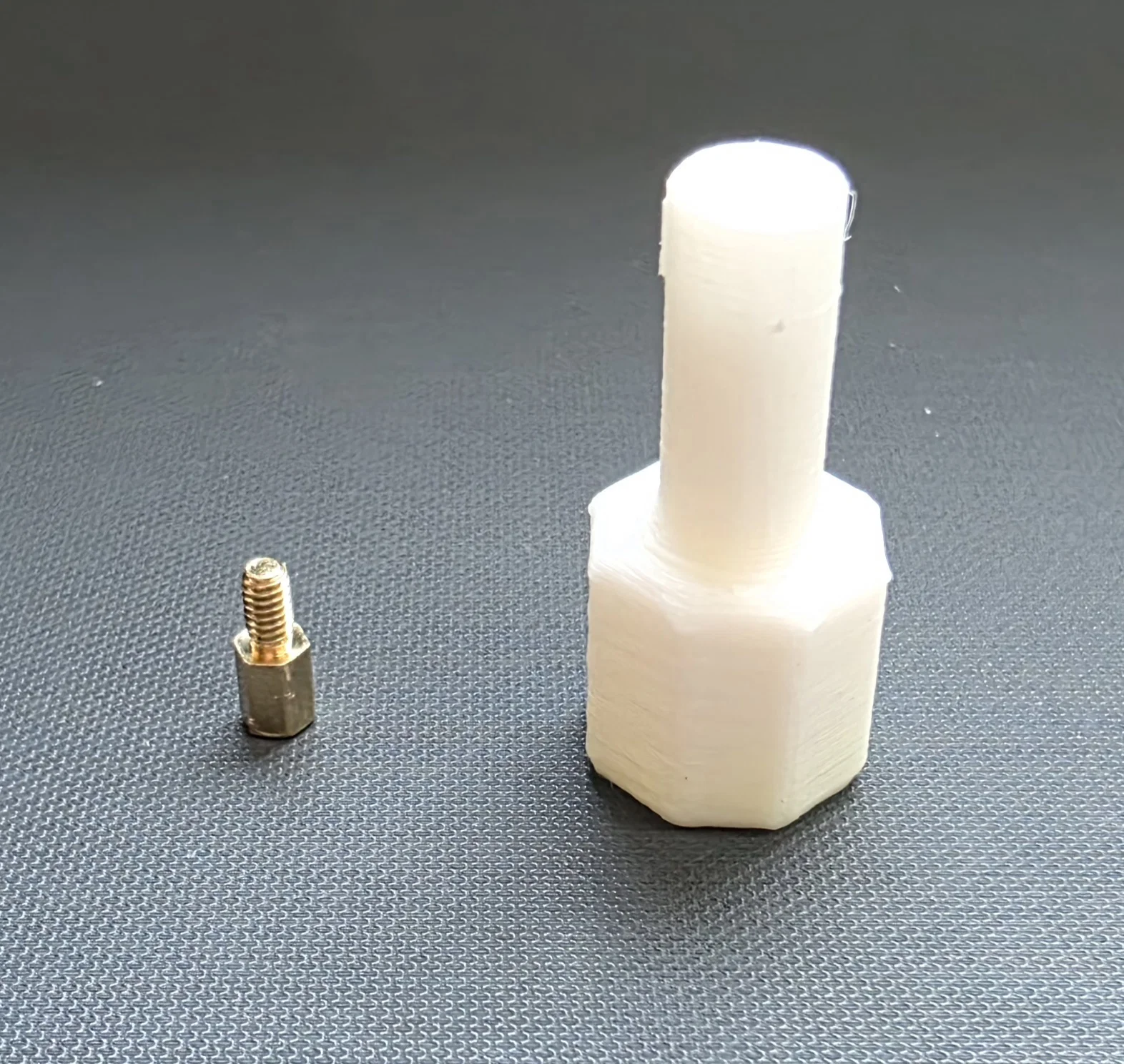

Ngoài ra, mình có gửi kèm thêm một chiếc tua vít mini để vặn ốc cố định card mở rộng vào vỏ.

Được thiết kế bằng FreeCAD.

Mình sẽ cập nhật thêm các phiên bản có lối mở GPIO sau, hiện tại mình chưa có thời hạn cụ thể.
