Ốp trượt (mag cover sleeve) cho băng đạn 15 viên TM22

TLDR: Đây là tập hợp các mẫu ốp trượt cho băng đạn polymer 15 viên của TM22. Bạn cần tháo rời băng đạn để lắp ốp này vào. Tấm đế (baseplate) zin sẽ giữ cho ốp cố định tại chỗ.

Phiên bản chi tiết:

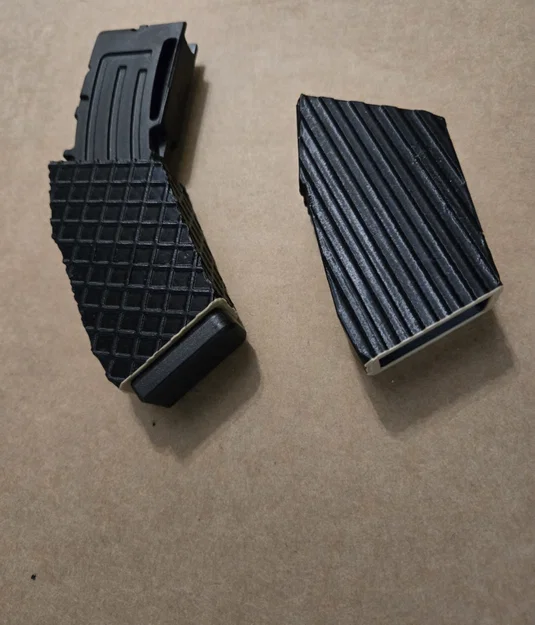

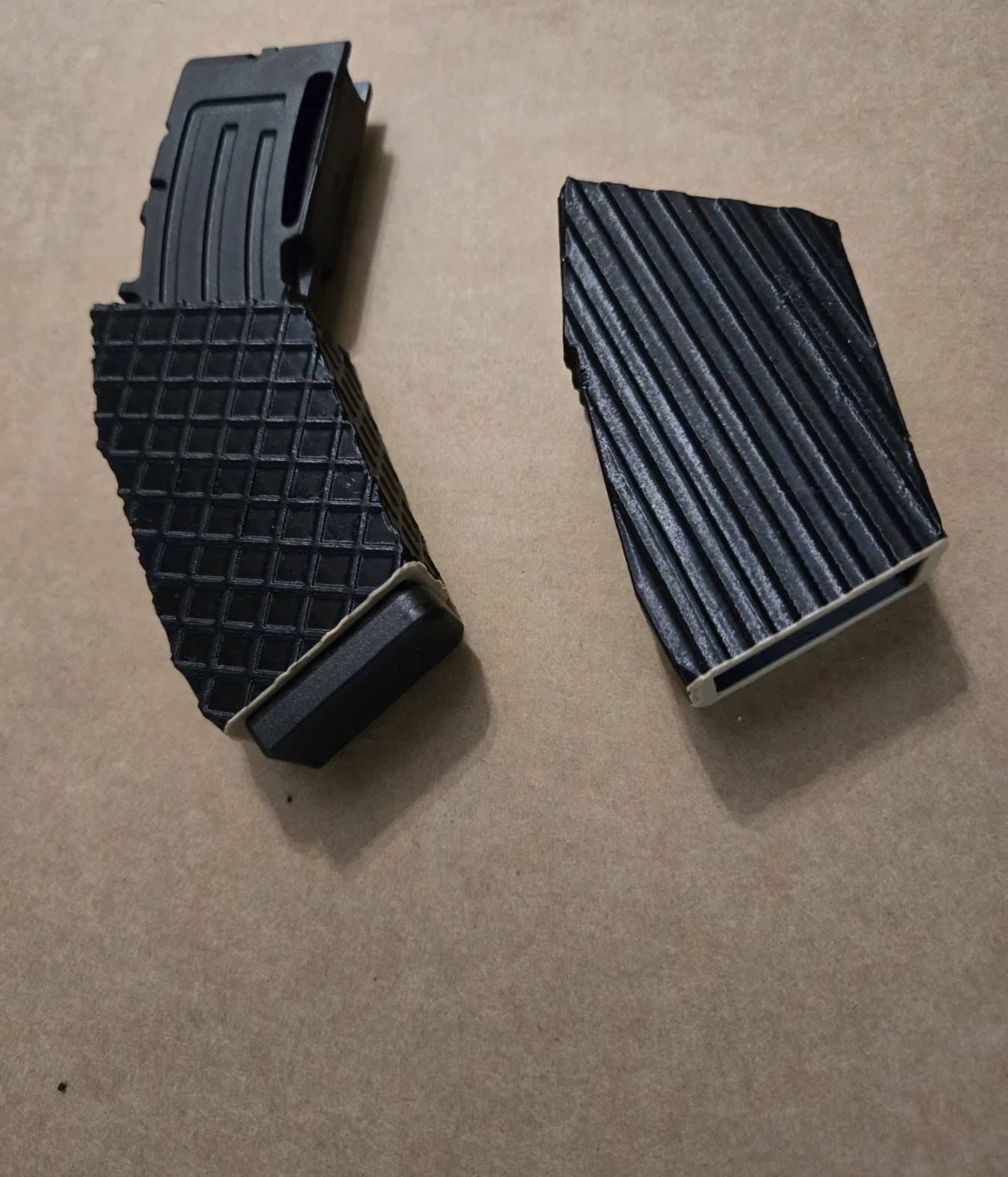

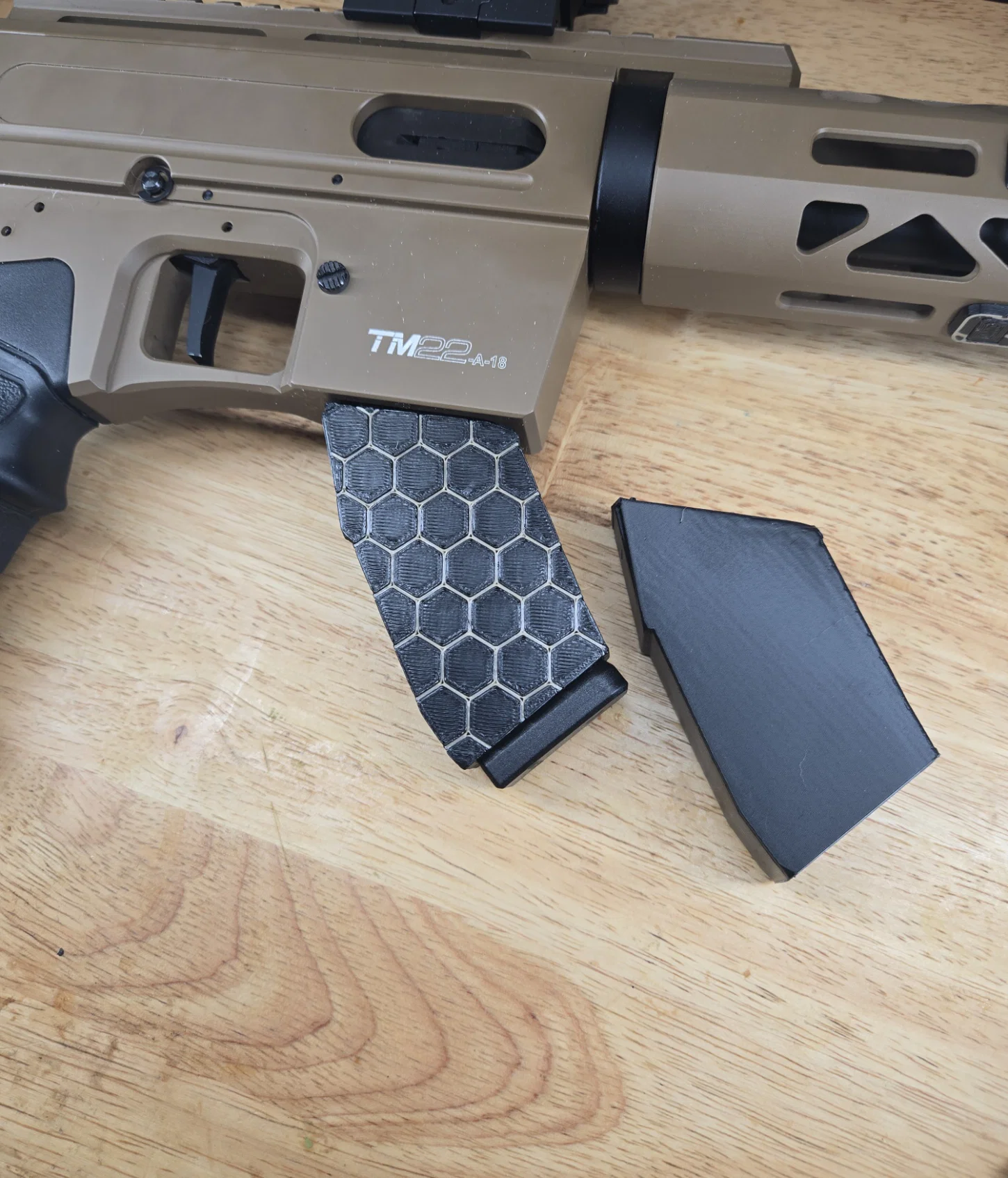

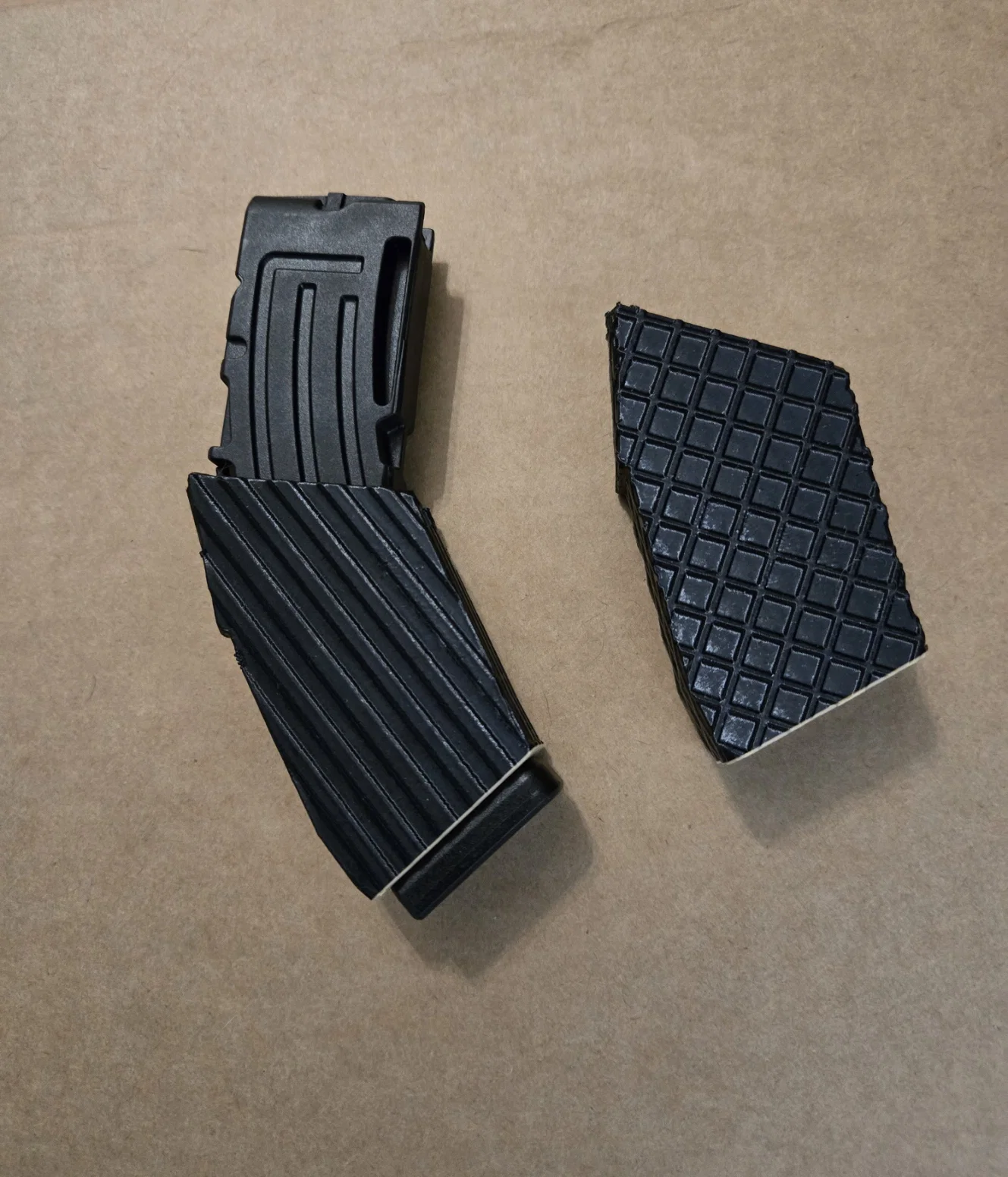

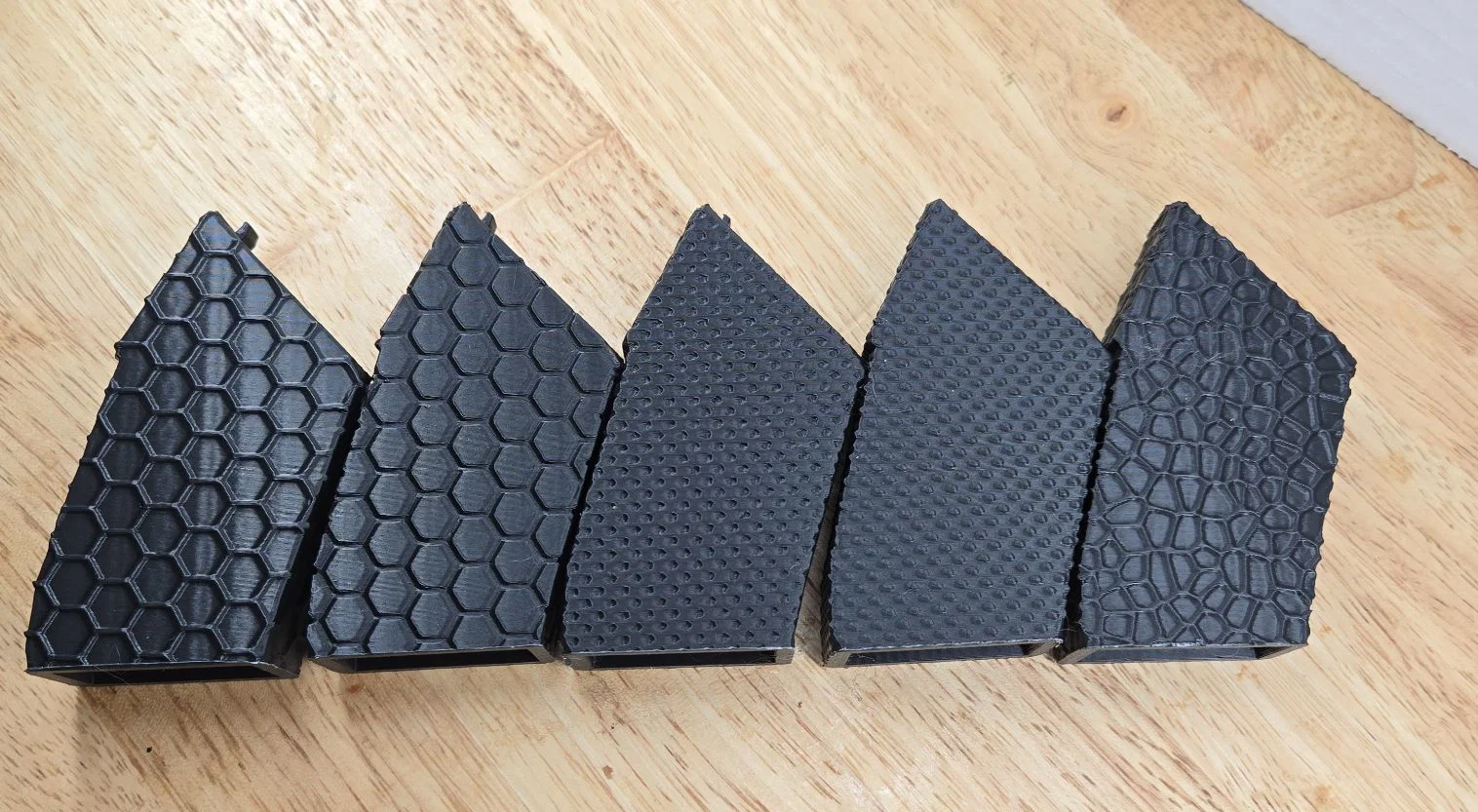

Đây là một vài thiết kế ốp đơn giản dạng trượt dành cho băng đạn polymer 15 viên của Derya TM22 (cũng dùng được cho Rock Island Armory). Tôi đã dựng mấy món này trên TinkerCad. Hiện tại có tổng cộng chín tùy chọn - bao gồm các hình dạng bên ngoài hoặc dạng khoét lõm. Tôi sẽ cập nhật thêm hình ảnh khi in được nhiều mẫu hơn. Nếu mọi người thấy hữu ích, nhớ đăng ảnh thành phẩm (make) cho tôi xem nhé.

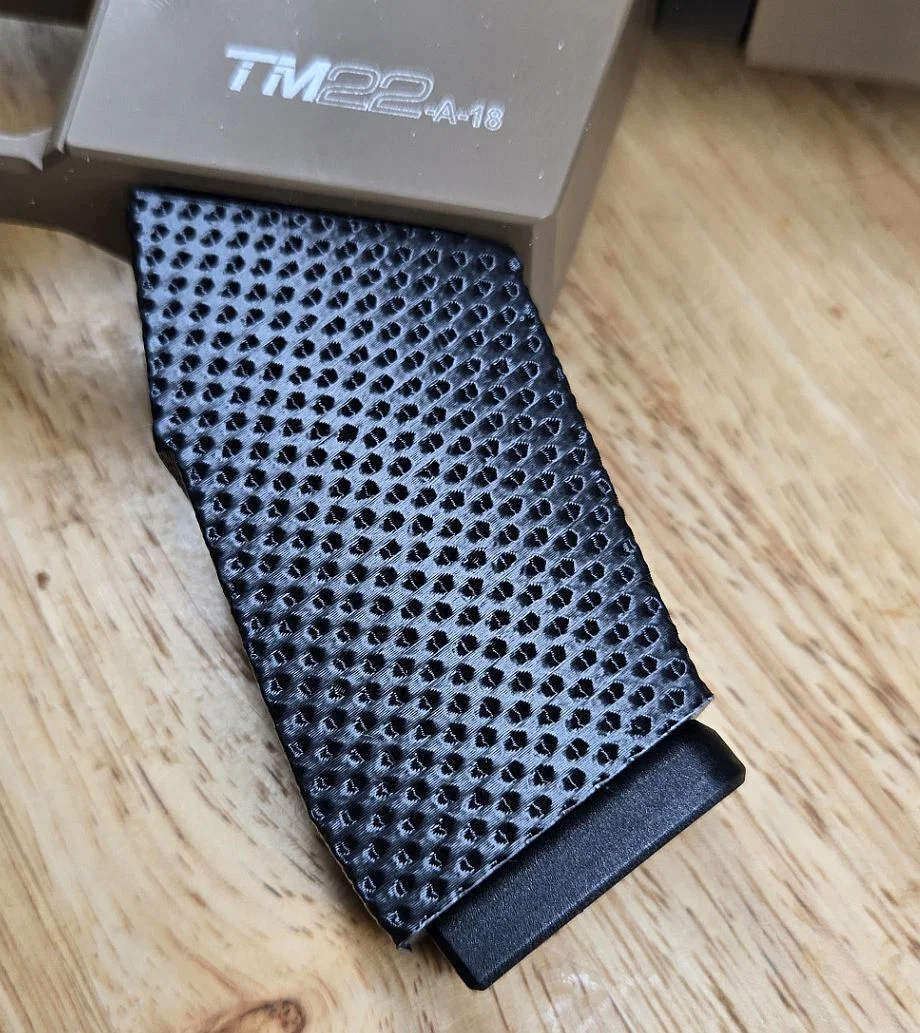

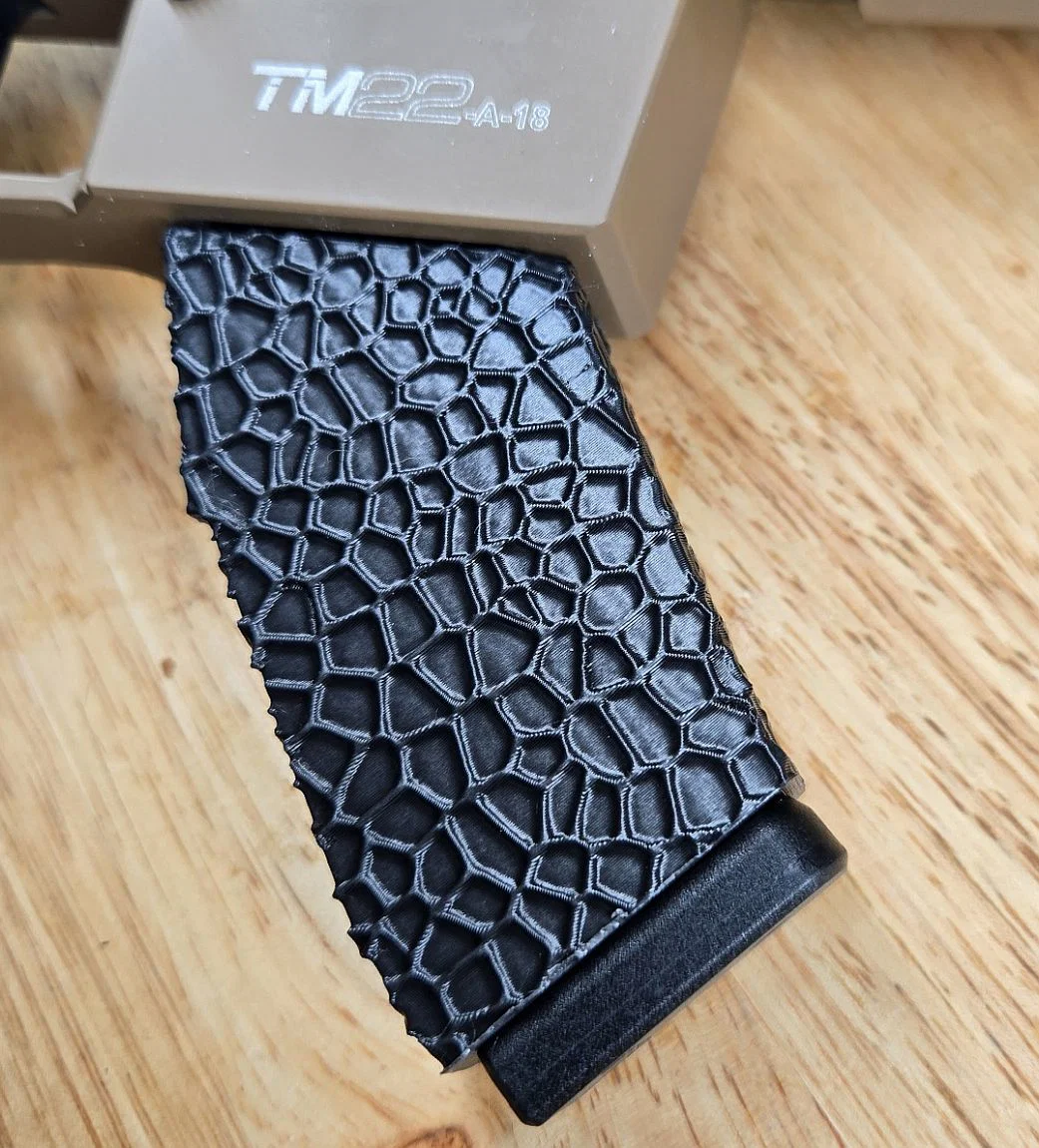

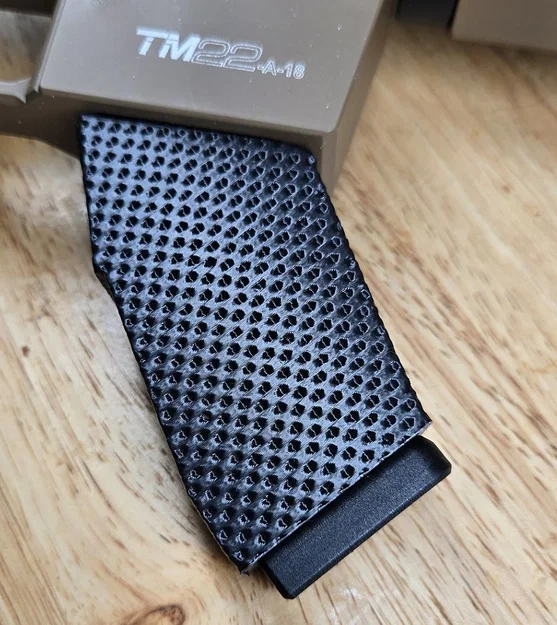

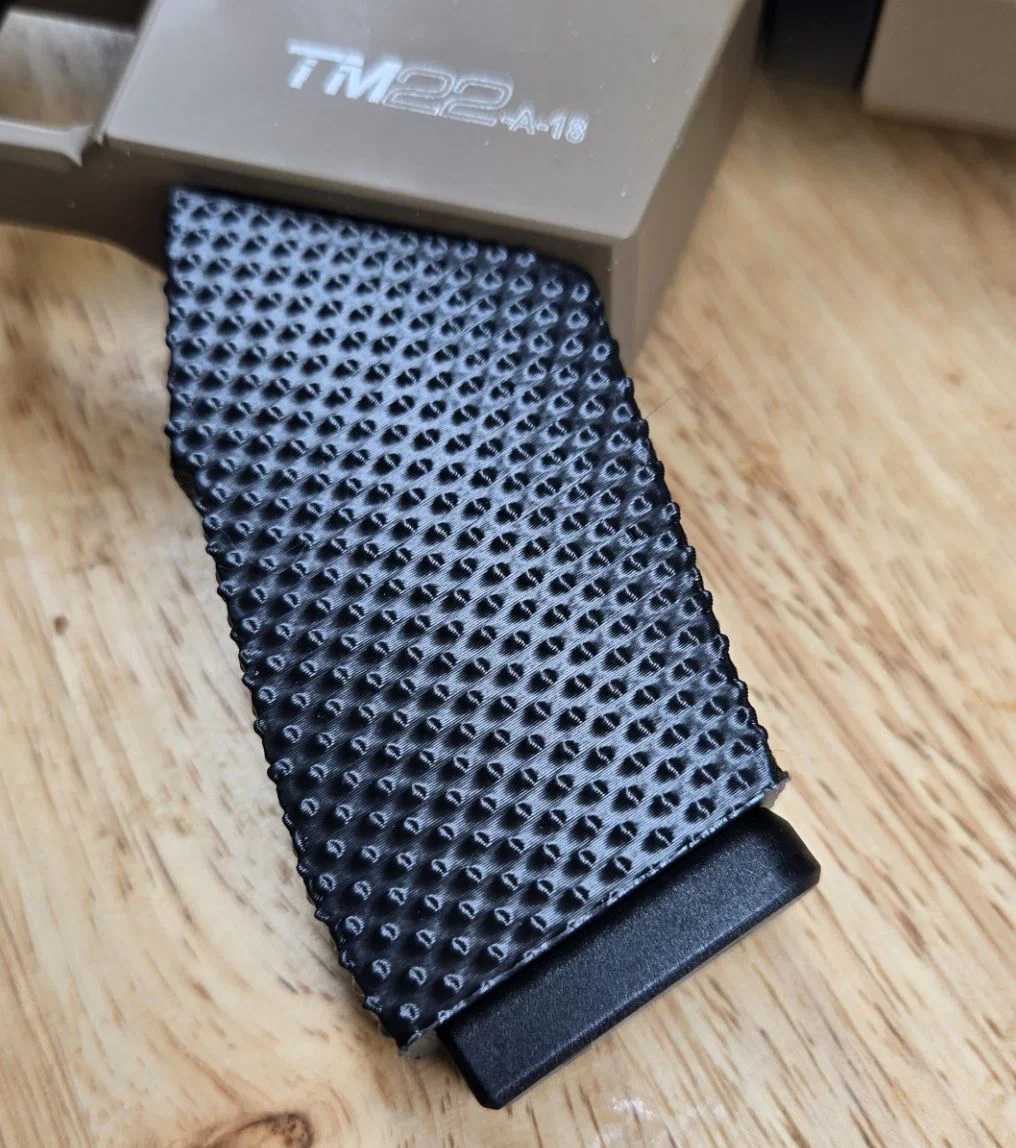

Tôi đã dùng trang web CNC Kitchen Bumpmesh. để thêm các họa tiết bề mặt. Bạn có thể dùng bản trơn để tự thiết kế họa tiết riêng trên trang web đó nếu muốn.

Các loại ốp này đã được kiểm tra hoạt động tốt trên băng đạn gốc/kim loại của TM22. Nó cũng có thể vừa với dòng Feather/Flash/Lite nhưng tôi chưa có thiết bị để thử. Nếu bạn nào dùng được thì cho tôi biết với nhé. Khả năng cao nó không dùng được cho dòng TM22 lever action hoặc bản tiêu chuẩn.

Cách lắp là tháo tấm đế ra rồi trượt ốp vào. Hãy hết sức cẩn thận khi tháo tấm đế nếu bạn chưa làm bao giờ, vì lò xo và chốt khóa bên trong rất dễ văng ra ngoài. Hãy dùng ngón cái giữ chặt, hướng băng đạn ra xa mặt và nhớ đeo kính bảo hộ. Bạn có thể xem video hướng dẫn tháo lắp băng đạn tại đây... Derya TM22 Magazine

Bên trong ốp có thể còn sót lại chút nhựa thừa từ các file SVG và các hình khối tôi dùng để tạo khung. Khi mới lắp, ốp có thể sẽ hơi chật và một vài mảnh vụn nhựa có thể rơi ra. Bạn cứ gõ nhẹ xuống sàn để loại bỏ nhựa thừa rồi trượt vào là được. Bạn cũng có thể cần chỉnh lại kích thước trong slicer tùy theo độ chính xác của máy in. Thiết kế này cần khít để không bị xê dịch khi sử dụng.

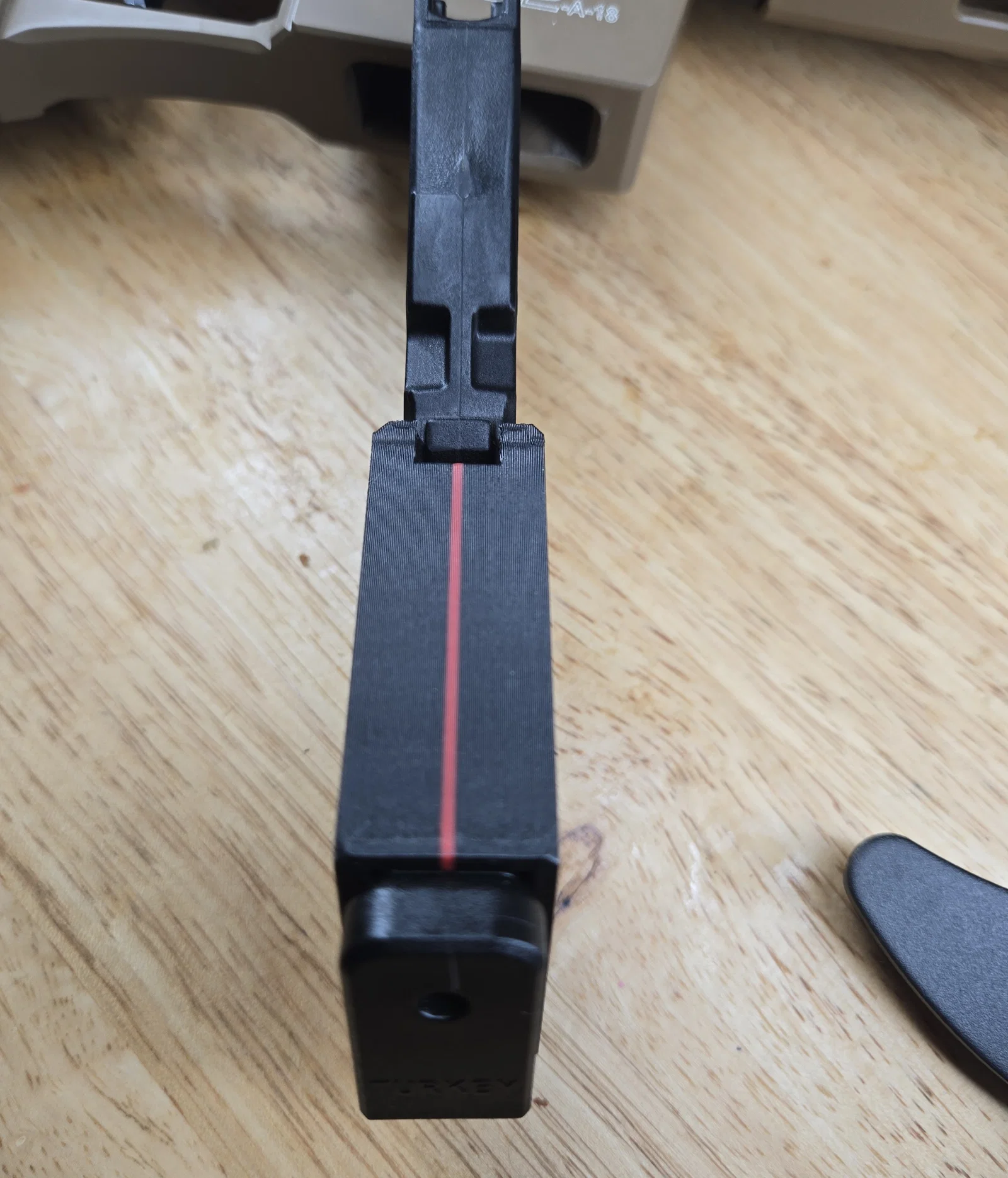

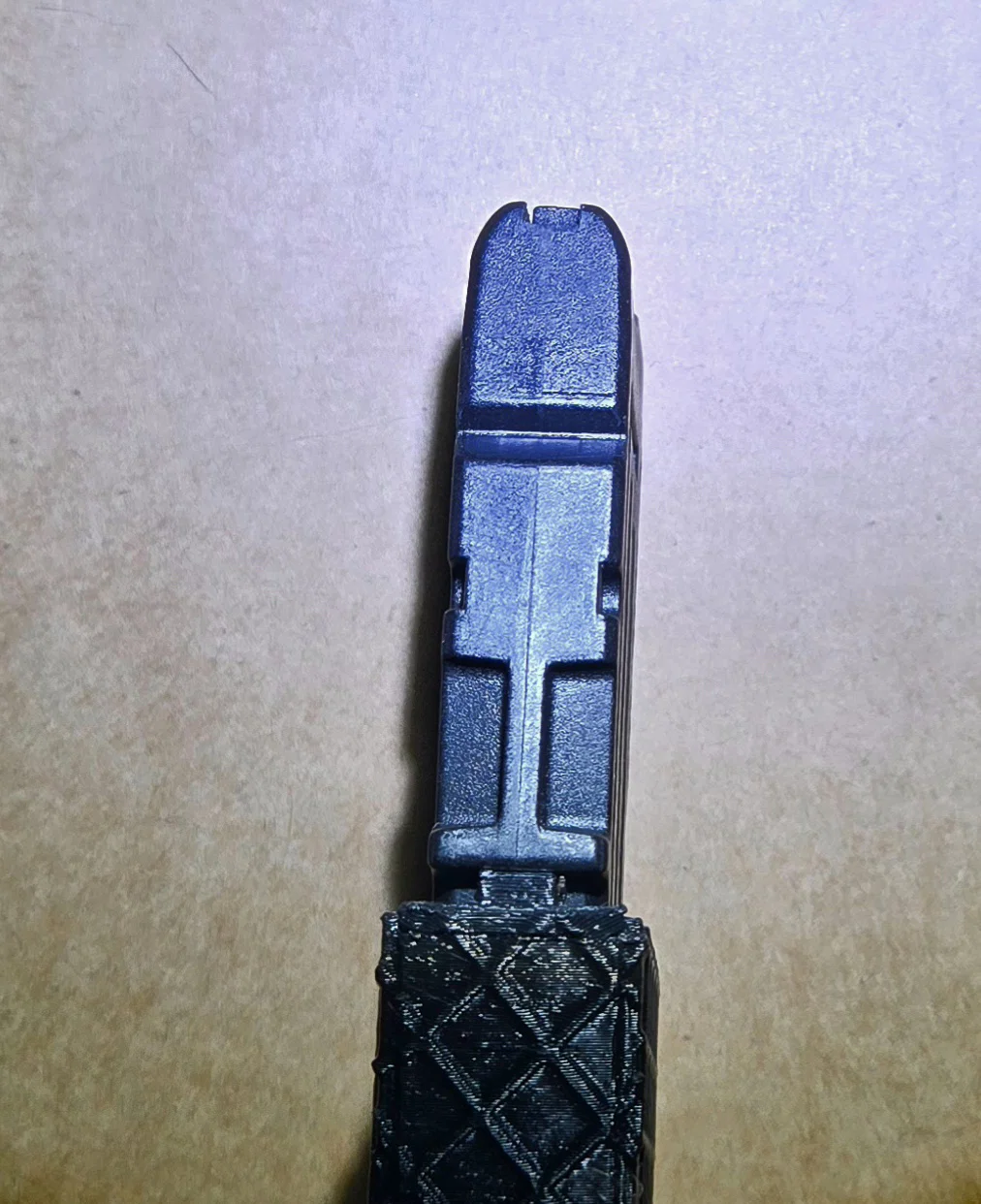

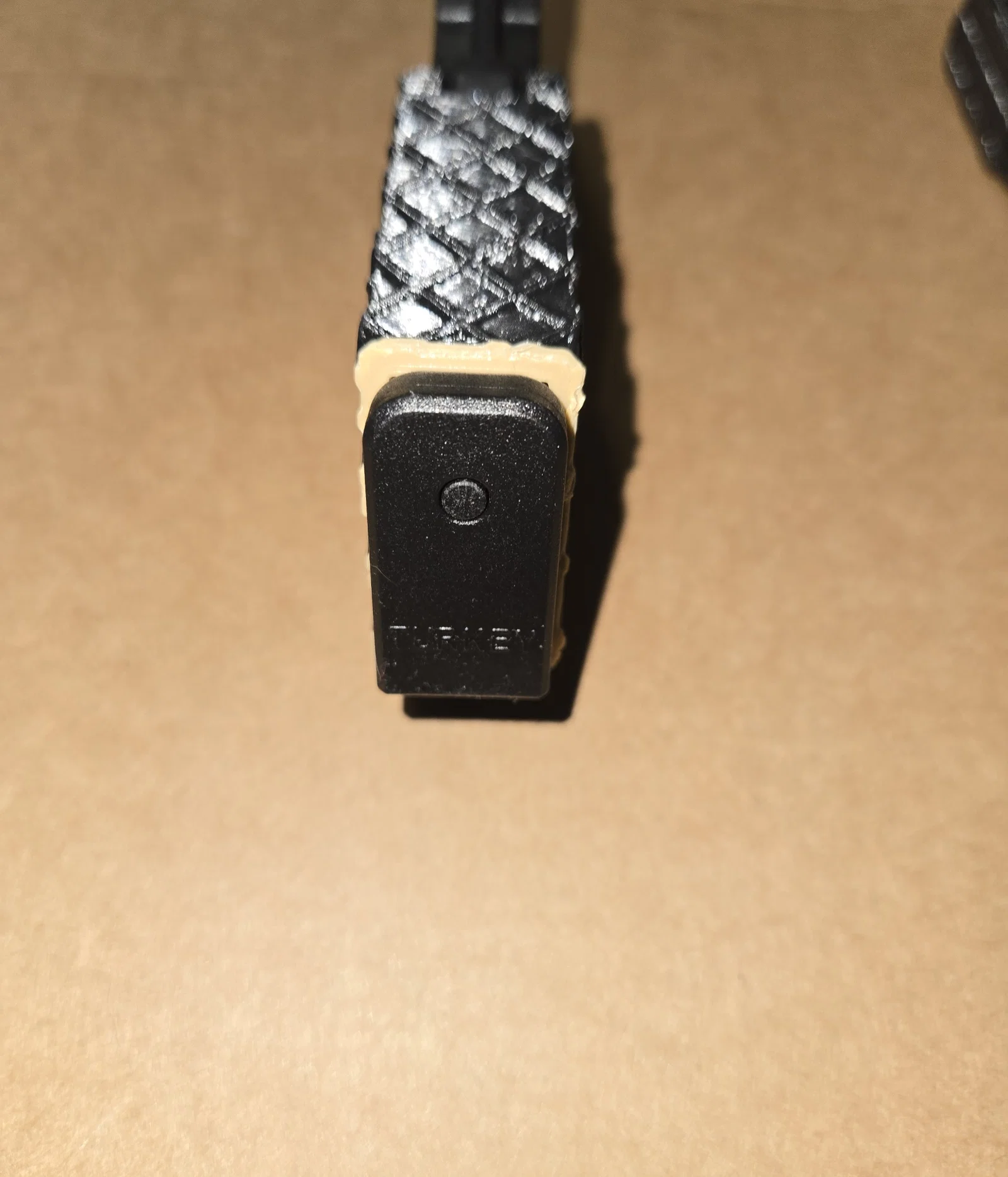

Ốp được giữ cố định nhờ tấm đế băng đạn ở phía dưới và một cái chốt nhỏ ở mặt sau phía trên.

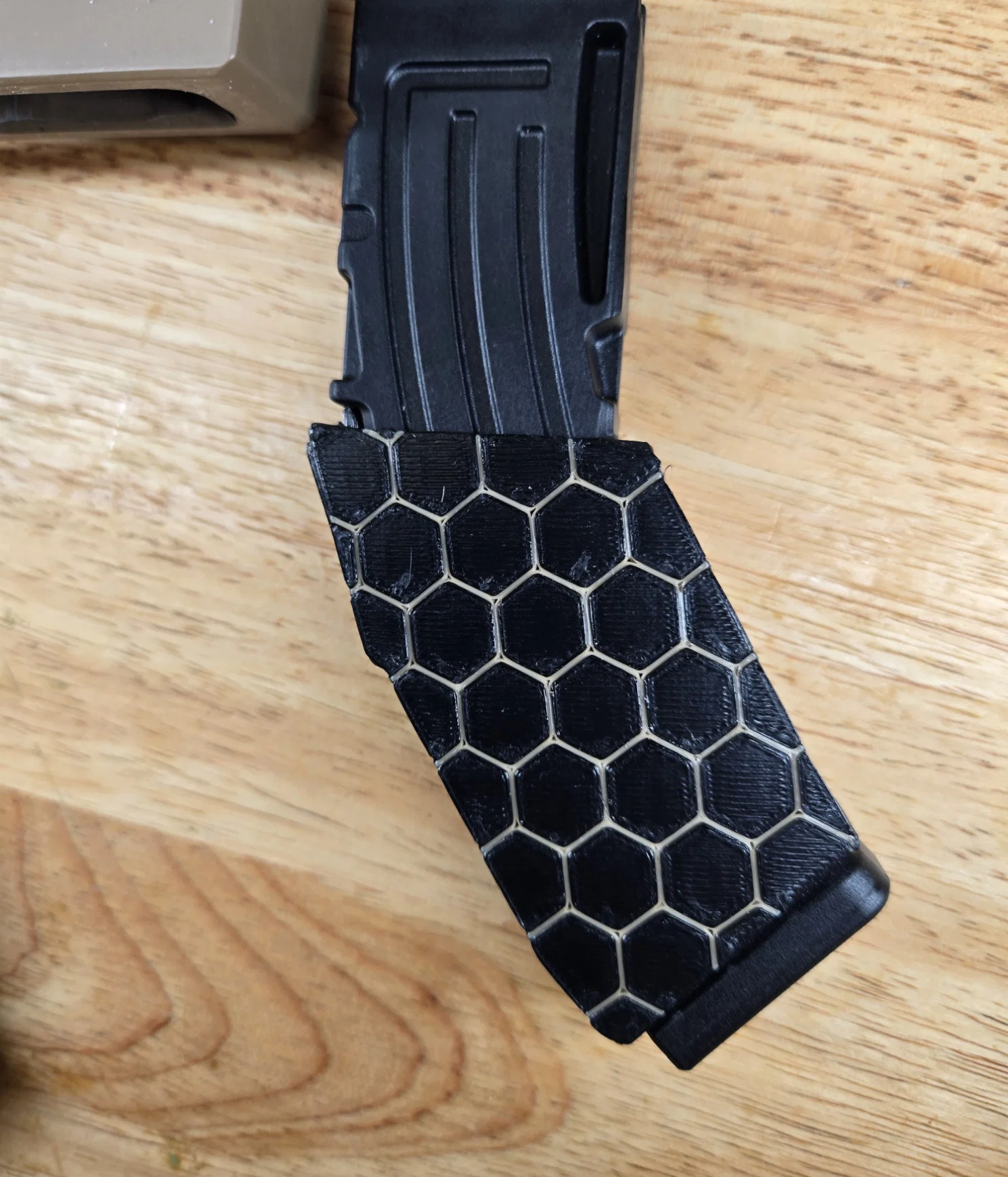

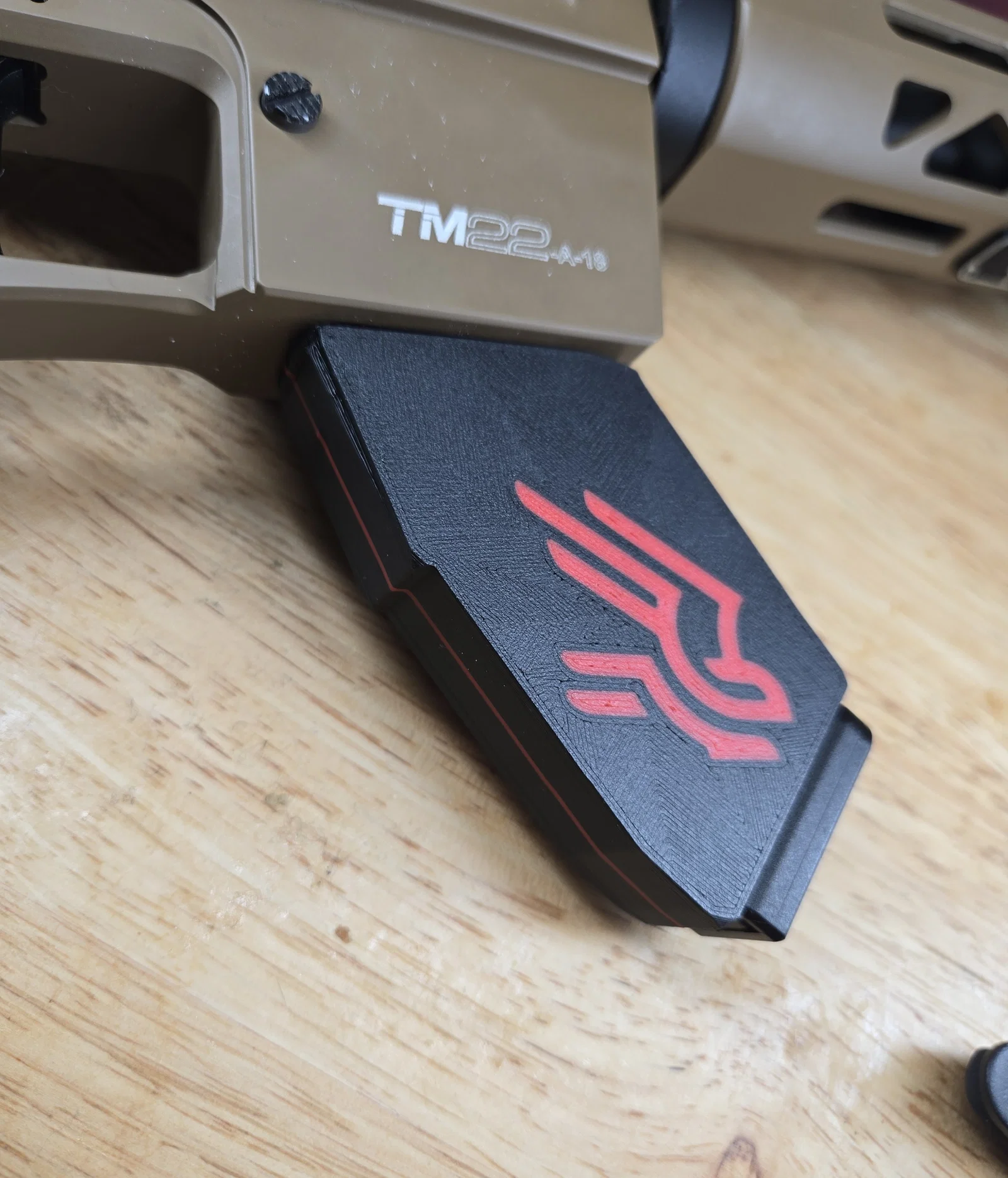

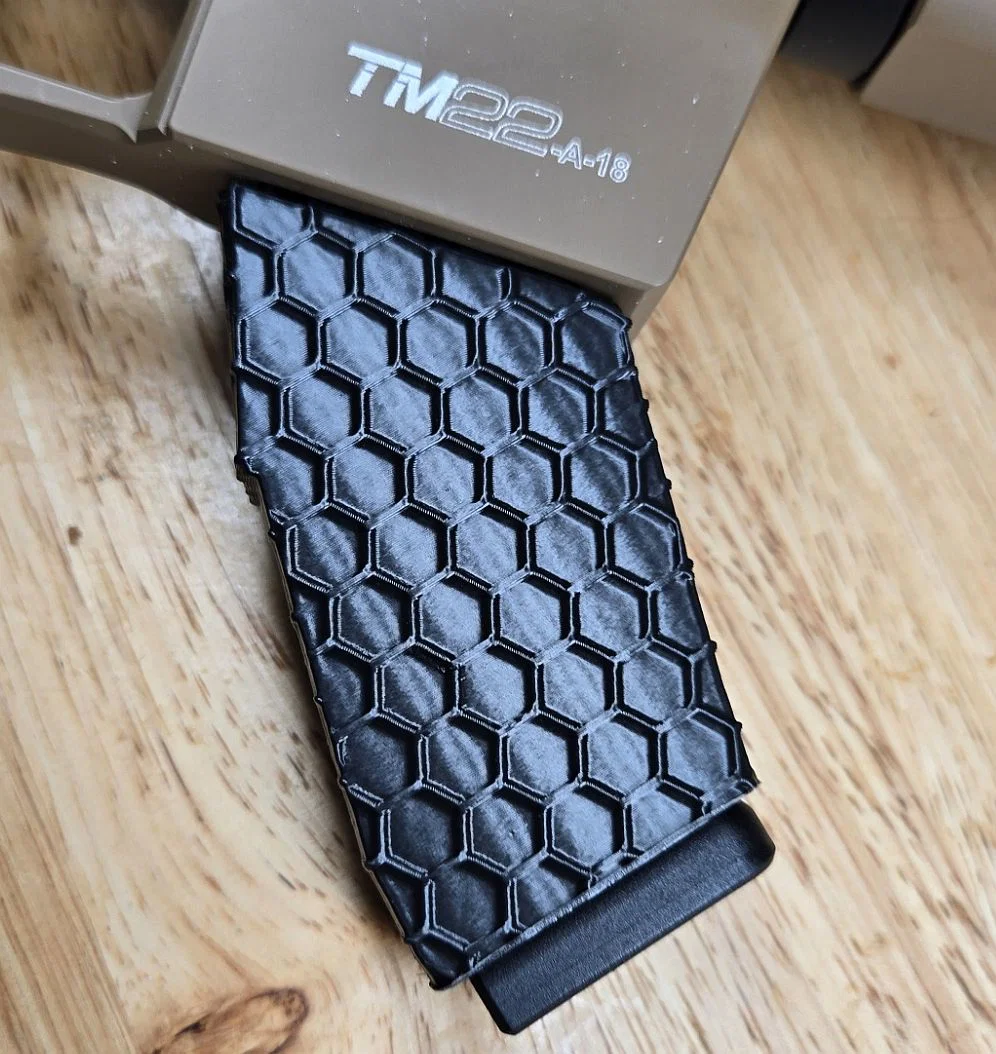

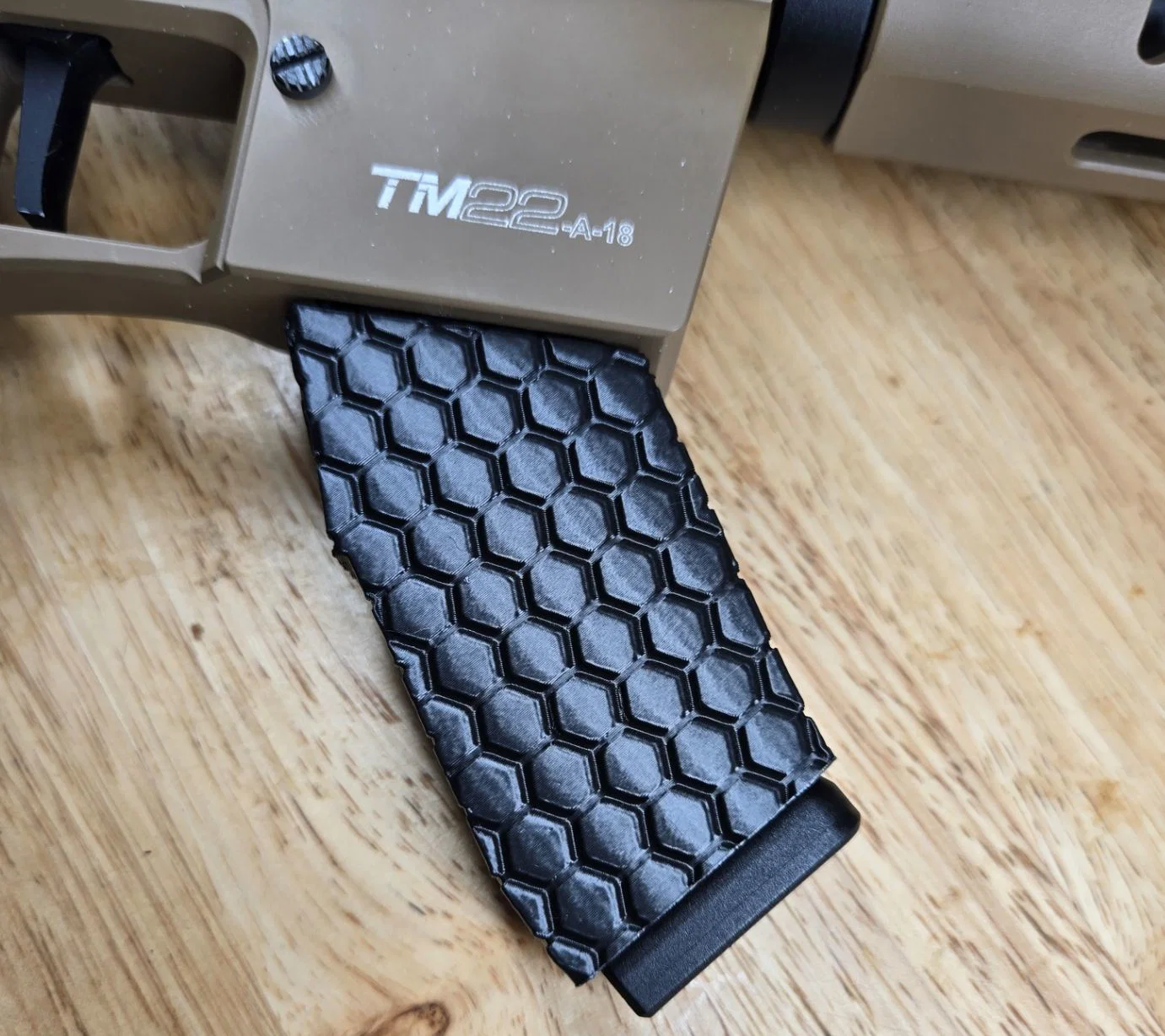

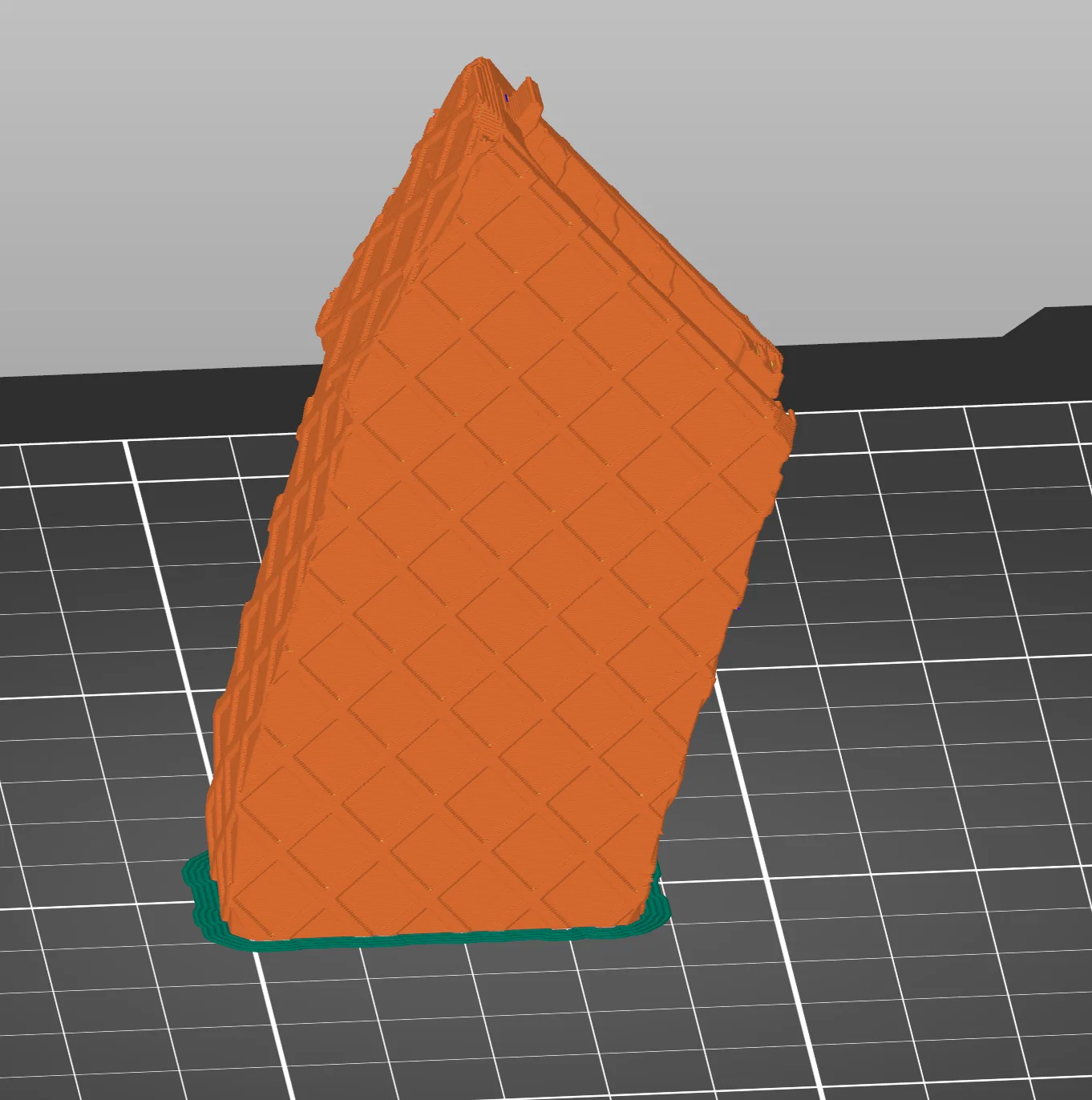

Tôi in hầu hết các mẫu trong hình bằng nhựa PLA plus, nhưng PETG cũng ổn. Ốp này chủ yếu để làm đẹp nên thông số infill không quan trọng lắm. Hai mẫu hình tổ ong và hình chim in bằng MMU3. In kiểu đó thì gỡ support hơi cực một chút. Nếu bạn in thẳng đứng thì không cần support đâu. Tôi chỉ dùng thêm một chút brim để ốp bám chắc trên bàn in thôi.
