Bộ chắn xích (Kettenschutz) cho Trek Powerfly
Phần chắn xích này được thiết kế tối ưu cho dòng Trek Powerfly 4 FS Gen2. Bộ phận này tương thích với các dòng xe E-Bike có cùng kiểu lắp đặt động cơ. Lưu ý cần tháo pedal khi lắp và sử dụng thêm các vật liệu như vít M4, ống lót và keo khóa ren.
Mô tả

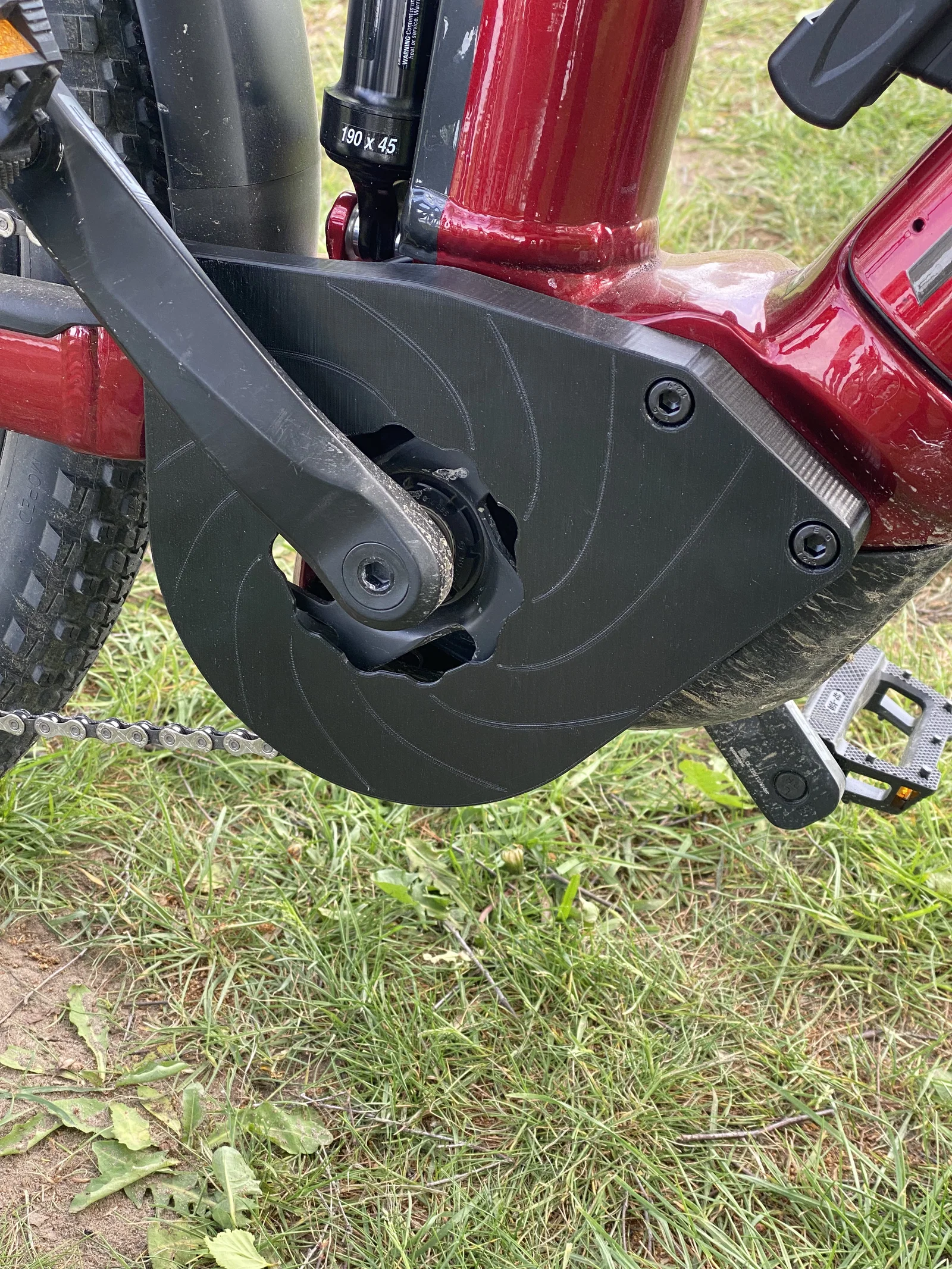

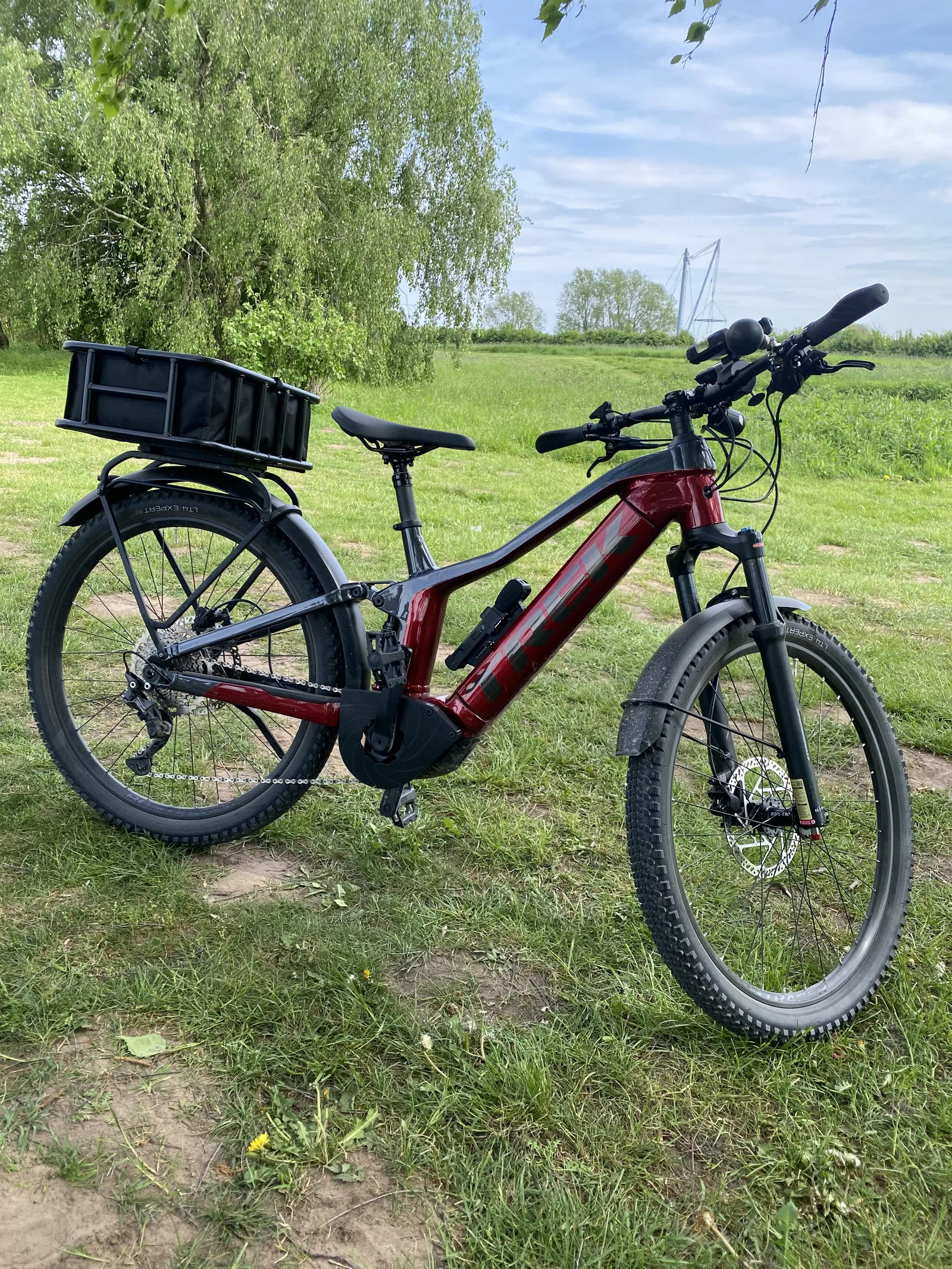

Phần chắn xích này được thiết kế cho Trek Powerfly 4 FS Gen2. Ngoài ra, nó cũng có thể phù hợp với các dòng E-Bike khác vì bộ phận này được lắp vào giá đỡ động cơ.
Ngoài bản in 3D, bạn sẽ cần chuẩn bị thêm các vật liệu sau: 2x Vít đầu trụ M4x40 (ISO 4762 tối thiểu 10.9) 2x Ống lót ⌀12x⌀9x25 mm (Đường kính ngoài x Đường kính trong x Chiều dài) 2x Vòng đệm/Long đền M8x13x1 (tùy chọn) Keo khóa ren Loctite loại vừa
Cách lắp đặt: Ép các ống lót vào bản in, đặt vòng đệm vào phần lõm của vít trên khung xe rồi cố định bằng ốc vít mới và keo khóa ren.
Bạn cần tháo bàn đạp (pedal) ra trước khi lắp đặt.
Chúc các bạn thành công.
Cập nhật V2: Điều chỉnh lại góc cạnh, tạo thêm không gian cho xích xe.
