Bộ Ngàm Gắn Quạt Cho Nitehawk-36

Cập nhật V2

• Điều chỉnh các thành vách standoff dày hơn 2.4mm.
• Nới rộng lỗ standoff một chút vì ốc vít trước đó bị kẹt khi bắt vào.

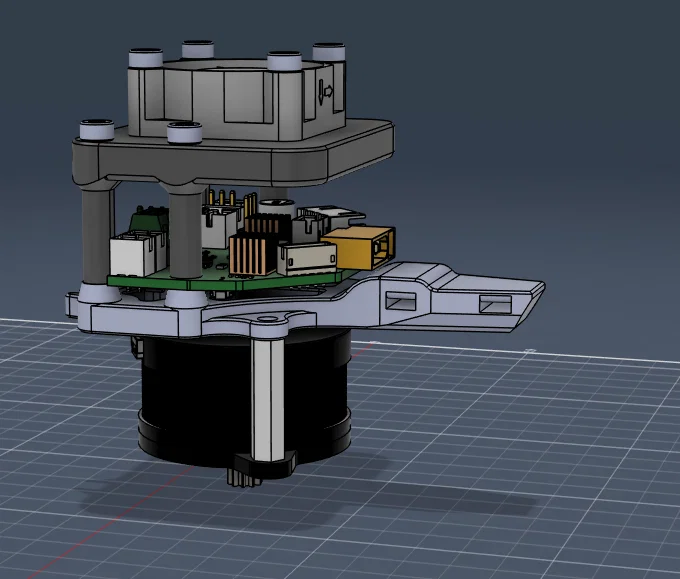

Phần lớn các bộ ngàm gắn quạt cho Nitehawk-36 hiện nay chỉ dùng cho quạt 25 hoặc 30mm và chỉ kết nối với đế gắn toolhead bằng 2 ốc vít. Vì thế, mình đã thiết kế mô hình này dựa trên đế gắn bo mạch toolhead A4T vốn có sẵn vị trí cho 4 ốc vít. Mình cũng làm thêm biến thể cho quạt 40mm vì càng nhiều quạt thì càng nhiều gió, càng mát.

Biến thể 40mm yêu cầu ốc vít phải được bắt âm (countersunk) để quạt có thể nằm phẳng trên bề mặt lắp đặt.

Quạt 30mm và 40mm được gắn vào bo mạch bằng ốc M3 và heat set insert. Phiên bản cho quạt 25mm thì chỉ cần dùng ốc và đai ốc (nut). Bạn sẽ thấy ở phiên bản 25mm, quạt không nằm chính giữa bo mạch mà nằm ngay phía trên vị trí chip MCU.

Lưu ý thực tế:

Mình làm cái này vì bo mạch Nitehawk-36 của mình đã chạm mức hơn 100°C khi in buồng nhiệt với nhựa PC-CF, khiến nó tự ngắt. Đó là lúc mình đang dùng quạt 2510 trên một thiết kế ngàm khác.

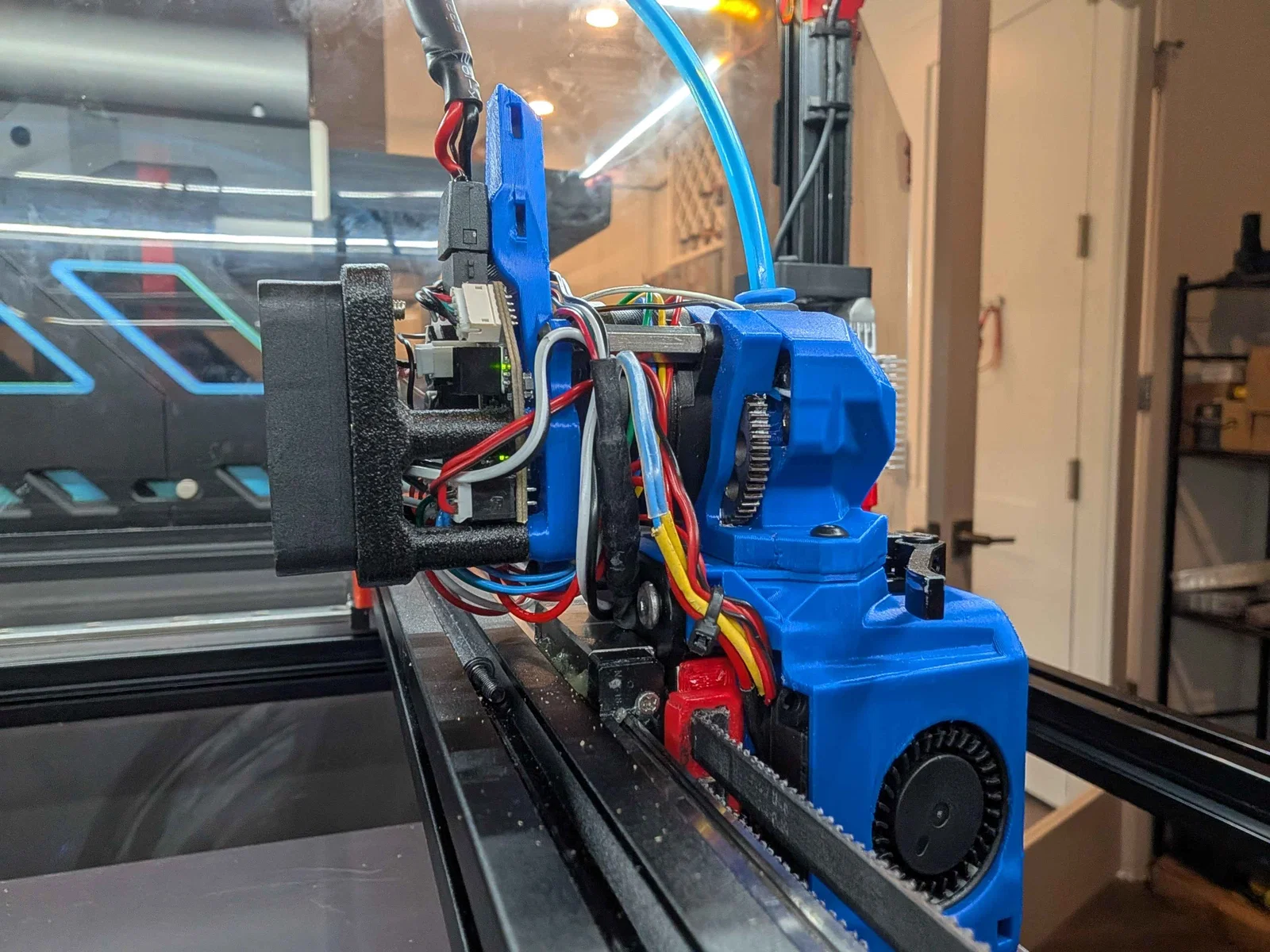

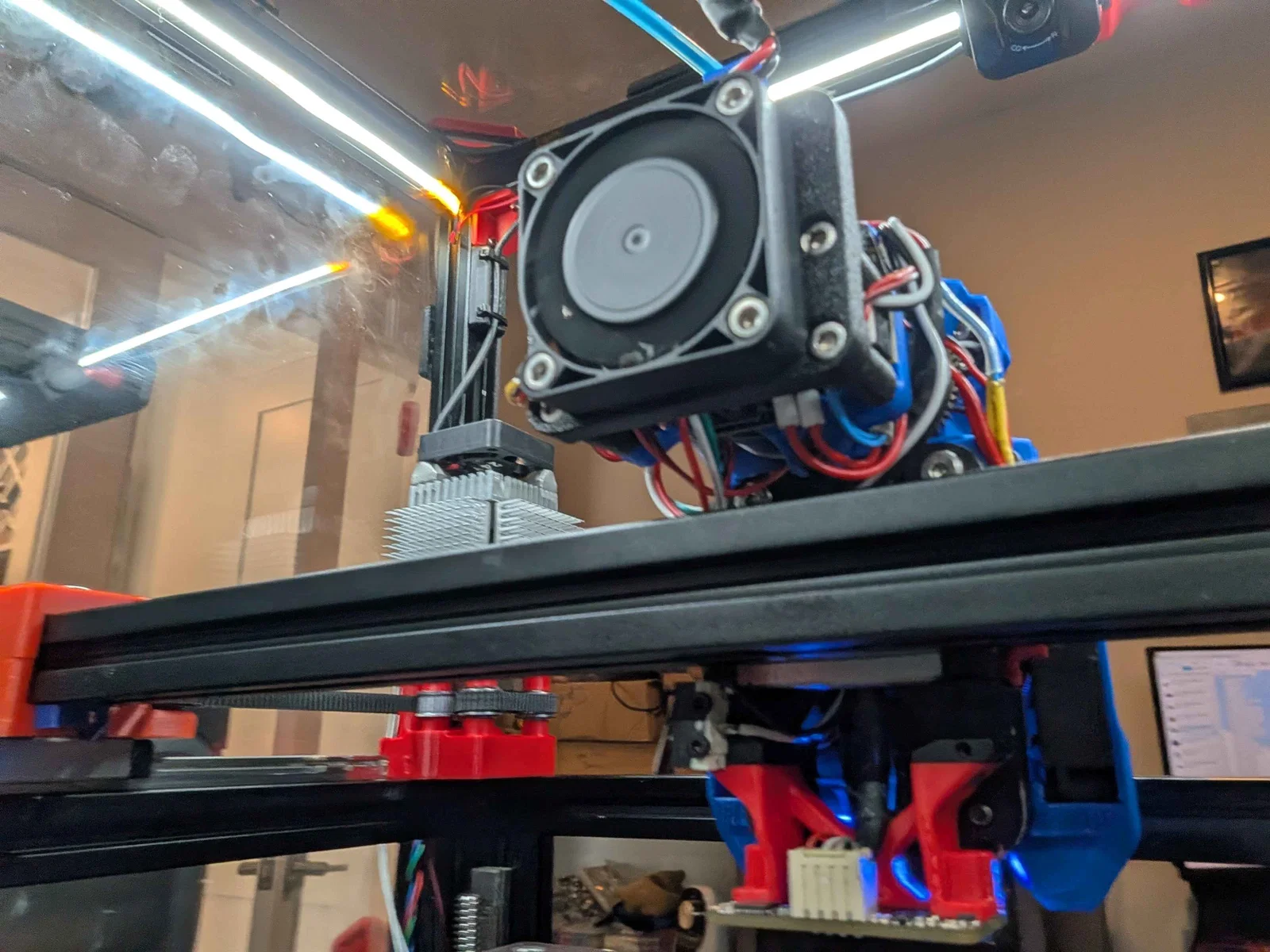

Kết quả là với quạt 4010 24V, cùng mức nhiệt buồng in 55°C, nhiệt độ tối đa của Nitehawk-36 chỉ còn 76°C.
