Bộ đếm tally mỏng nhất thế giới (Bản chứng minh ý tưởng)

Có thể cái này sẽ thú vị hơn với bạn - đây là bản thử nghiệm của một máy tính cơ học dựa trên thiết kế này:

(nó ít bị kẹt hơn và không dễ gãy như bản này)

Chào mọi người,

Theo như mình biết thì đây là cái đếm cơ học 3D in mỏng nhất thế giới (4 mm). Rất có khả năng nó cũng là cái tally counter mỏng nhất thế giới luôn. Kích thước của nó tương đương với một chiếc thẻ tín dụng và có thể đếm từ 0 đến 999. Tuy nhiên, nó thiên về là một bản chứng minh ý tưởng (proof of concept) hơn là ứng dụng thực tế.

Hy vọng các bạn thích nó. Nếu nó không hoạt động tốt, làm ơn hãy để lại bình luận hoặc nhắn tin cho mình thay vì chỉ đánh giá 1 sao, mình tin là không có vấn đề nào mà không giải quyết được.

Cái này hoạt động thế nào?

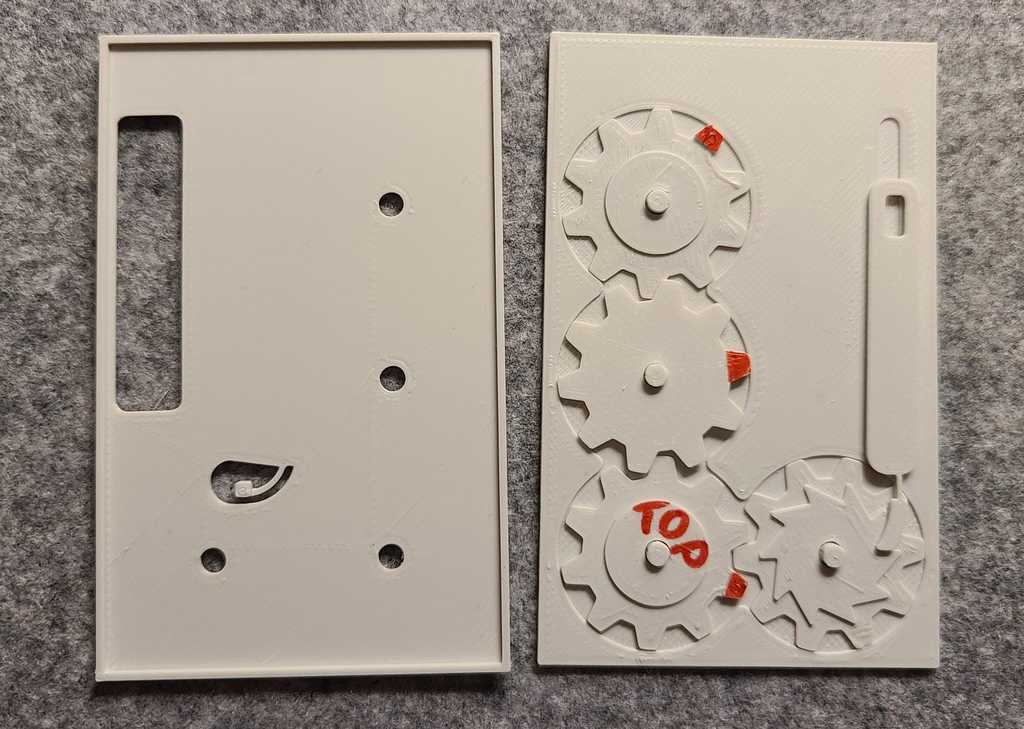

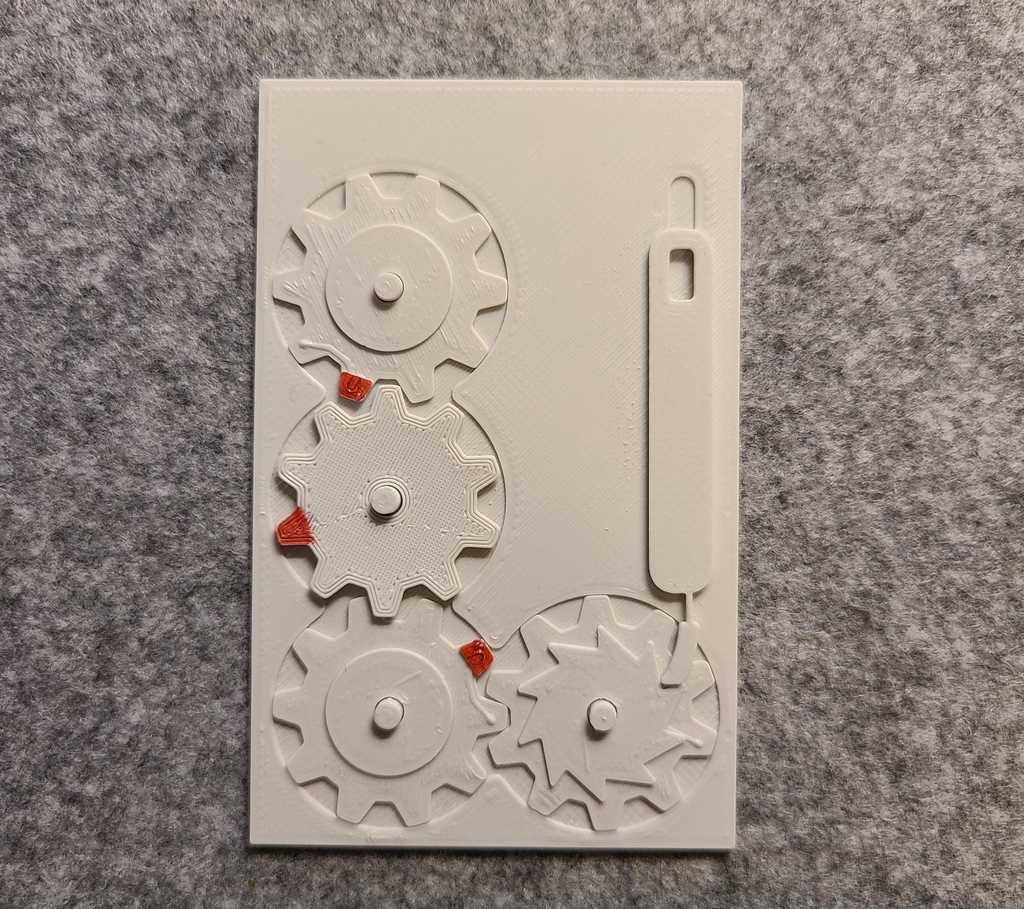

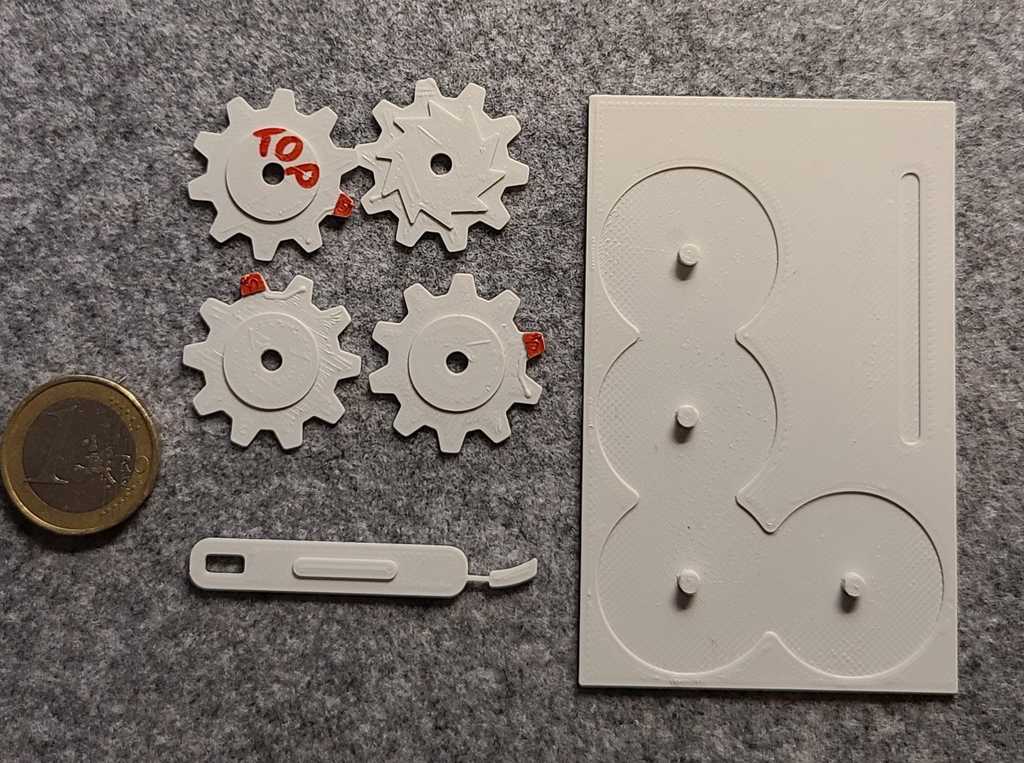

Khi bạn nhấn cần gạt xuống, nó làm bánh răng số 1 xoay một nấc. Ngay khi cần gạt được nhấn hết cỡ, cơ chế giữ trong nắp sẽ khớp vào bánh răng số 1 và ngăn nó xoay ngược lại. Điều này cho phép cần gạt được kéo ngược lên. Cần gạt được thiết kế để giữ ổn định khi nhấn xuống bánh răng số 1, nhưng sẽ tự nhả ra khi kéo lên.

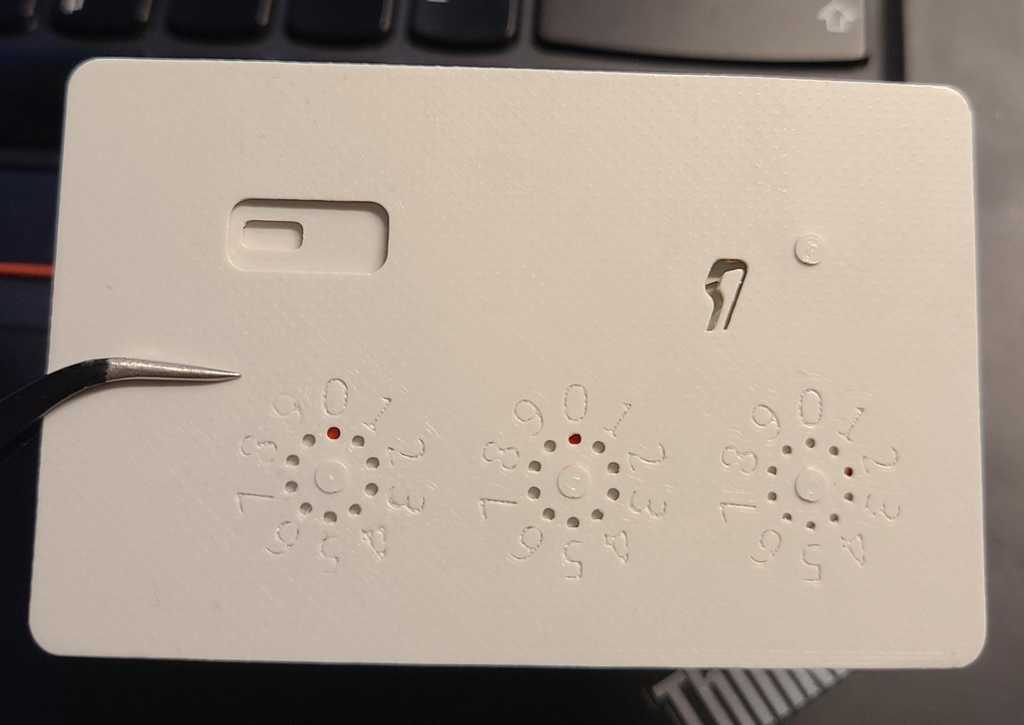

Sau khi kéo cần gạt lên, bạn có thể nhấn xuống lần nữa để đếm thêm. Khi bạn đã đếm được 10 lần, bánh răng thứ hai sẽ xoay đến số 1 (=10). Nếu bạn nhấn cần gạt xuống thêm 10 lần nữa, bánh răng thứ hai sẽ xoay đến số 2 (=20) và cứ thế tiếp tục. Trong bức ảnh thứ hai, bạn có thể thấy "màn hình" hiển thị giá trị "0" "0" "2", tương ứng với số 2.

Đáng tiếc là hiện tại chưa có cách nào để reset bộ đếm về 0 (mà không cần tháo rời ra). Vì vậy bạn có thể nhấn cần gạt 999 lần để reset, hoặc là suy nghĩ kỹ trước khi dùng nó để đếm gì đó...

Mặc dù chỉ là bản proof of concept, nhưng nó thực sự hoạt động. Bạn chỉ cần cẩn thận một chút để nó không bị kẹt là được.

CẬP NHẬT 07.11.2021:

Mình đã thực hiện một vài thay đổi cho bộ đếm. Mình không xóa các hình ảnh cũ để các bạn có thể thấy sự khác biệt. Một vài điểm mình đã thay đổi:

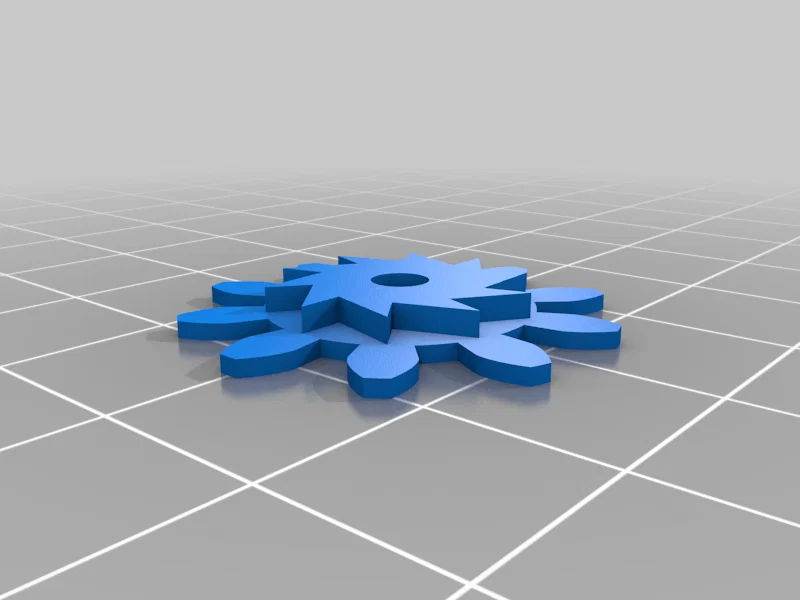

• các bánh răng giờ đây có module và hình học được tính toán chuẩn xác
• khoảng cách tâm các bánh răng đã được tính toán kỹ hơn
• mình phải tăng chiều cao tổng thể của các bánh răng lên khá nhiều, vì bản in của mình không đủ độ chính xác để hoạt động với các bánh răng chỉ cao 0.5mm
• chiều cao tổng thể tăng từ 3 mm lên 4 mm
• phần cạnh được để hở để các bạn thấy bánh răng xoay (mình sẽ thay đổi chi tiết này trong tương lai)

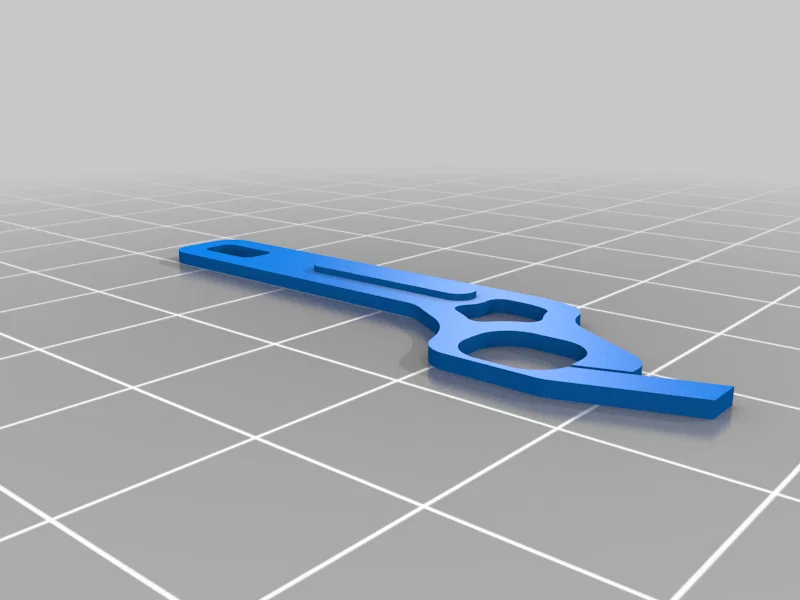

• mình đã cải tiến cần gạt

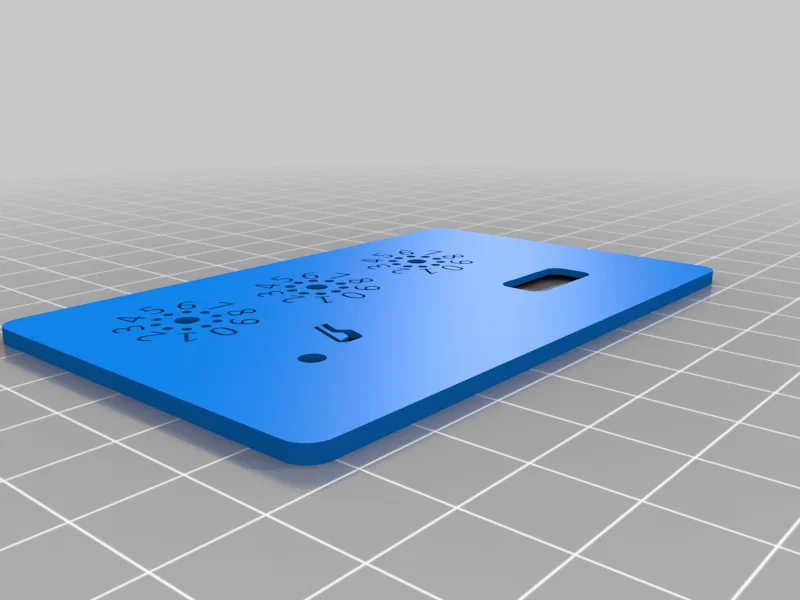

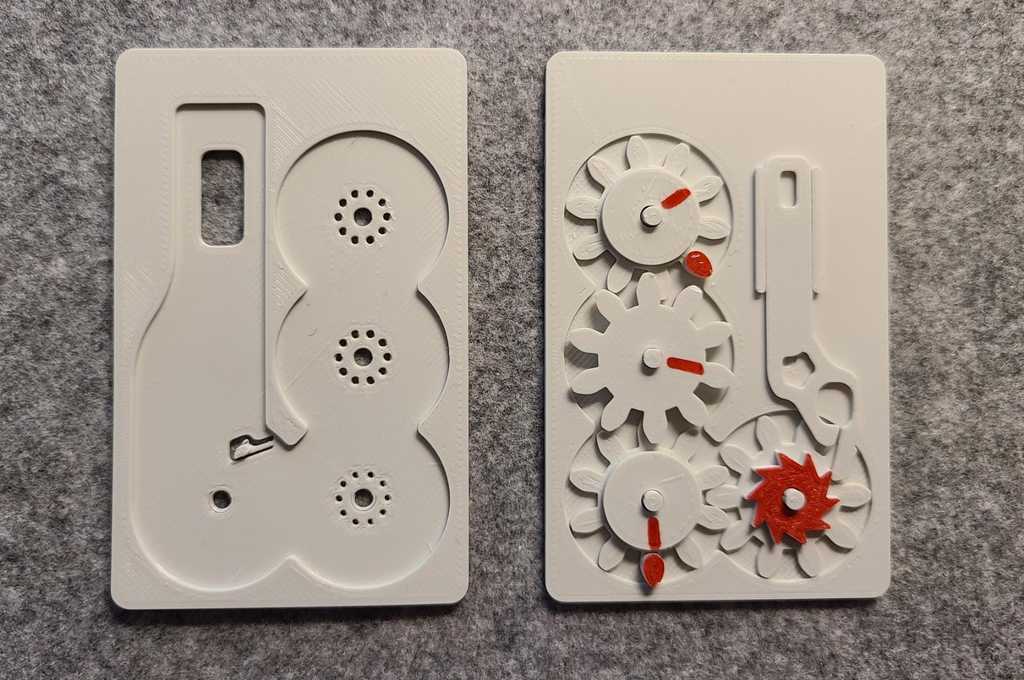

• hiện đã có 10 lỗ đánh số trên nắp đóng vai trò như màn hình hiển thị. Giải pháp này hơi khác thường nhưng nó hiệu quả. Bạn cần đánh dấu một chấm trên đầu các bánh răng để khớp với các lỗ. Như vậy mỗi lần bánh răng xoay, một lỗ khác sẽ tối hơn các lỗ còn lại. Mình cũng đã thêm số vào mỗi lỗ để dễ đọc hơn. Bản in của mình nhìn không đẹp lắm, nhưng hy vọng máy in của các bạn sẽ cho kết quả tốt hơn.

cần gạt hiện được dẫn hướng ở cả hai bên. Phiên bản cũ từ 05.11.2021:

Nội dung cũ:

Chào mọi người,

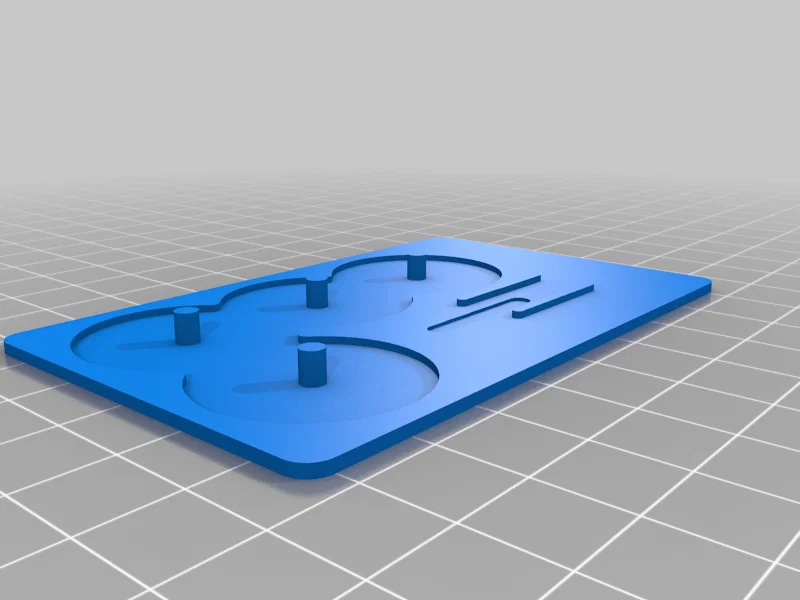

đây là cái đếm cơ học mỏng nhất thế giới. Cho đến giờ nó có thể đếm cộng 1 nhưng chưa thể reset về 0. Nó cũng thiếu các con số (hoặc cửa sổ để nhìn thấy số...). Hơn nữa, bánh răng chưa được tính toán module chuẩn, đây mới chỉ là bản concept.

Như bạn thấy, bộ đếm đang ở giai đoạn rất sớm, nhưng nó hoạt động được. Khó khăn là chất lượng các bộ phận in 3D phải đủ tốt, chúng không được bị cong vênh khi nguội.

Bộ đếm có kích thước bằng thẻ tín dụng và dày khoảng 2-3 mm. Khi bạn đẩy cần xuống, bánh răng đầu tiên sẽ xoay. Sau 10 lần xoay, bánh răng tiếp theo sẽ xoay, và cứ thế tiếp tục.
