Thân tàu đồ chơi low-poly tương thích LEGO

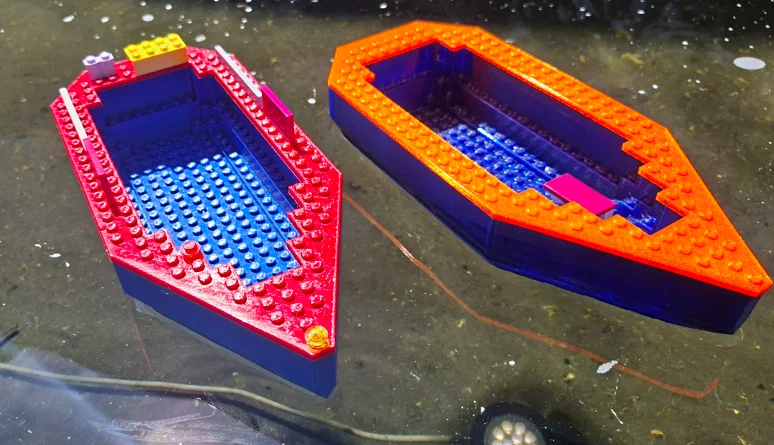

Một mẫu thân tàu đồ chơi đa năng, chắc chắn và tương thích với các loại gạch lắp ráp tiêu chuẩn. Thiết kế low-poly mang đến không gian rộng rãi bên trong, tha hồ cho bạn thỏa sức sáng tạo (Tàu cướp biển? Tàu vũ trụ? Hay tàu cướp biển không gian? Bạn muốn là gì cũng được). Người lớn nhìn qua có thể thấy nó hơi giống một chiếc sà lan chở hàng đơn điệu, nhưng phần đáy nông lại cực kỳ thực tế khi chơi – tạo nhiều không gian bên trong, ổn định trên bề mặt phẳng và chỉ cần mực nước rất thấp là tàu đã có thể nổi được.

HMS Benchy:

Mô hình đi kèm với một sàn tàu tùy chọn, có thể gắn vào thông qua các chốt (studs) tiêu chuẩn.

Phần thân tàu là một khối duy nhất:

Toàn bộ bề mặt trên cùng được bao phủ bởi các chốt...

... và được nâng cao tùy theo nhu cầu:

Bề mặt dưới đáy được phủ hoàn toàn bằng các hốc chống (antistuds):

Các hốc chống ở phần rìa được làm rộng và gia cố (chúng không dùng để lắp khớp chặt mà để tạo khoảng hở khi gắn các tấm phẳng chìa ra ngoài mép).

Các chốt và hốc chống được vát nhẹ để khớp nối chắc chắn hơn:

In ấn:

Chỉ in các file .step (đừng dùng file .stl, loại đó chỉ để "xem trước") để đạt độ chính xác cao nhất. Khuyến nghị dùng đầu phun 0.4 mm. Đầu phun 0.6 mm cũng có thể dùng được nhưng cần tinh chỉnh.

Vật liệu khuyến nghị: PETG (PLA thì in dễ nhất nhưng sẽ bị biến dạng theo thời gian). Hãy kiểm tra kỹ xem vật liệu đã thực sự khô chưa, nếu không các vết nứt giữa các lớp sẽ khiến nước thấm vào phần infill bên trong.

Nếu không chắc chắn, hãy in chậm lại (ví dụ: giới hạn tốc độ dòng chảy 5mm³/s) để các lớp in được liên kết kín nước hoàn hảo. Thiết lập "Quality" rõ ràng là lựa chọn tốt hơn chế độ "Draft" – dành thời gian để đảm bảo độ bám dính giữa các lớp. In qua đêm ư? Cứ tận dụng thời gian đó đi.

Không cần dùng support hay brim, không cần thiết đâu. Support rất khó gỡ và có thể làm hỏng mô hình.

Hãy kiểm tra các phần cầu nối (bridges) của hốc chống trên bản in thử. Nếu các viên gạch thử nghiệm không lắp vào khớp được, hãy giảm tốc độ và/hoặc tăng quạt gió cho các phần cầu nối bên ngoài.

Nếu chỉ dùng 3 lớp mặt trên (top layers), hãy giảm tốc độ ở các cầu nối bên trong, nếu không chúng sẽ lộ rõ trên bề mặt. Hai lớp mặt trên (thường là 0.2 mm x 2) là quá mỏng để chịu lực cơ học khi gắn gạch vào các chốt. Bốn lớp mặt trên (~0.8 mm) là thiết lập mặc định phổ biến của các phần mềm slicer, vừa chắc chắn lại vừa bền.

Tôi thường dùng 5% Gyroid infill và hai vòng tường (wall loops). Các bức tường đã khá cứng cáp rồi: chỉ cần một lượng infill tối thiểu để tạo độ bền, nhưng các phần cầu nối bên trong khá dài.

Dung sai:

Sự tràn lan của các loại "gạch tương thích" in 3D thường che giấu một sự thật là việc in các mảnh ghép chức năng thực sự là một thử thách lớn: Dung sai cần thiết cho các khớp nối là cực kỳ khắt khe. Để tránh lãng phí một bản in dài, tôi có kèm theo một tấm hiệu chuẩn 3x3. Hãy in tấm này trước để xác nhận các chốt và hốc chống hoạt động đúng ý. Nếu các hốc chống có vẻ quá chặt, hãy kiểm tra lại thiết lập lớp đầu tiên, ví dụ: bù đắp hiện tượng chân voi (elephant foot compensation) khoảng 0.1 mm (Prusa khuyến nghị 0.4 mm).

Hãy chuẩn bị tinh thần là các khớp nối sẽ chặt hơn một chút so với đồ chơi mua ngoài tiệm, đặc biệt là khi lắp hai mảnh in với nhau. Điều đó không hẳn là xấu, trẻ con chơi vài lần là quen ngay thôi.

Các chốt, hốc chống và phần thân tàu là các đối tượng riêng biệt trong file .step để bạn có thể in nhiều màu tùy ý.

Toàn bộ thiết kế này được tạo bởi script – nếu bạn gặp vấn đề gì mà vẫn muốn in bằng được, hãy nhắn cho tôi. Phiên bản "L" dài 350 mm hiện đang được phát triển và kiểm tra.
