Thiết bị đo độ căng dây đai GT2 (GT2 Belt Tension Meter)

Tác giả vitals78_1747561

Lượt tải
3
Lượt thích
3
Lượt coi
89

File 4 935,1 KB

  • bearing_mounting_1778122935.stlSTL · 142 KB
  • base_V2_1778122936.stlSTL · 298,2 KB
  • sensor_attachment_1778122937.stlSTL · 283,9 KB
  • Belt_stop_1778122938.stlSTL · 211 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

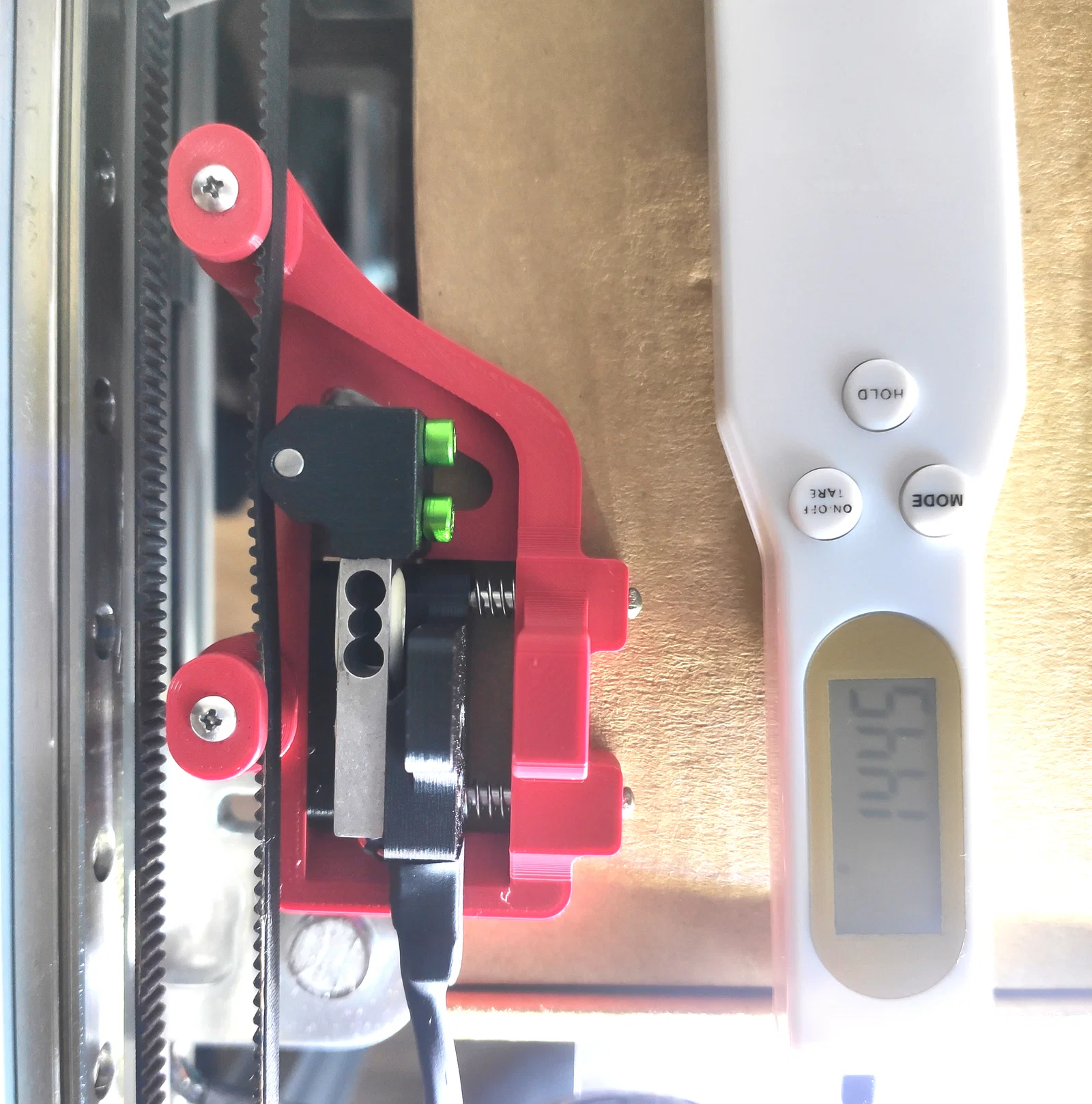

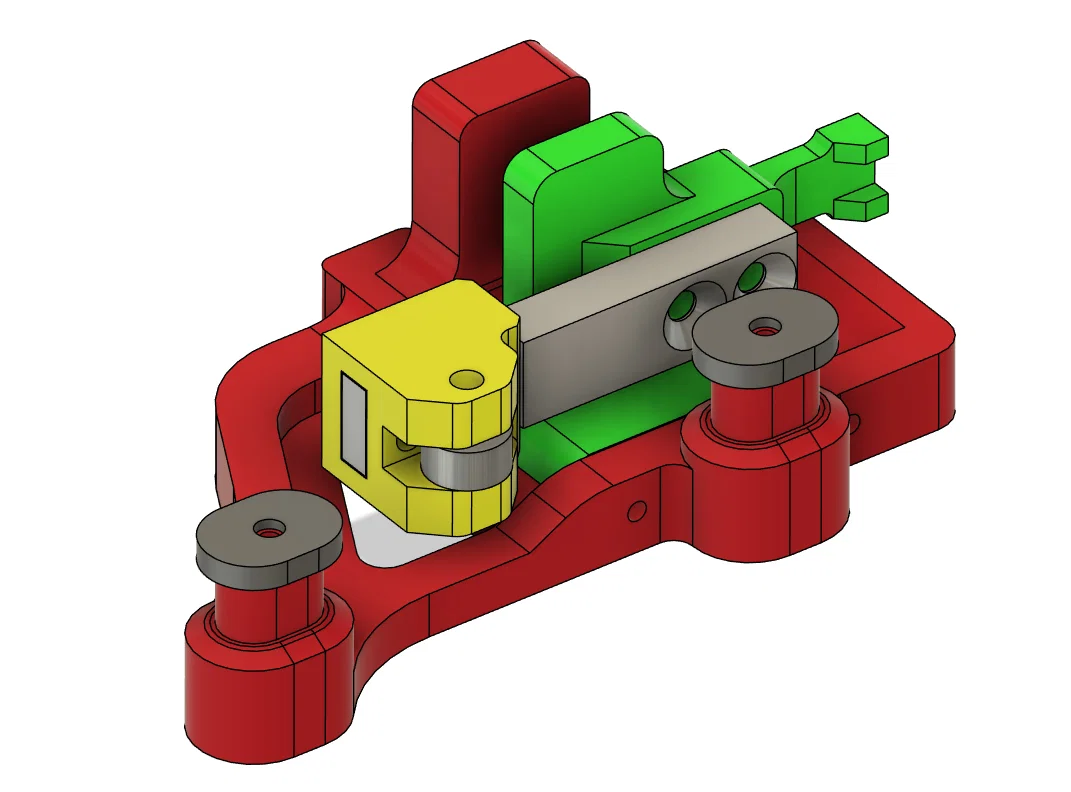

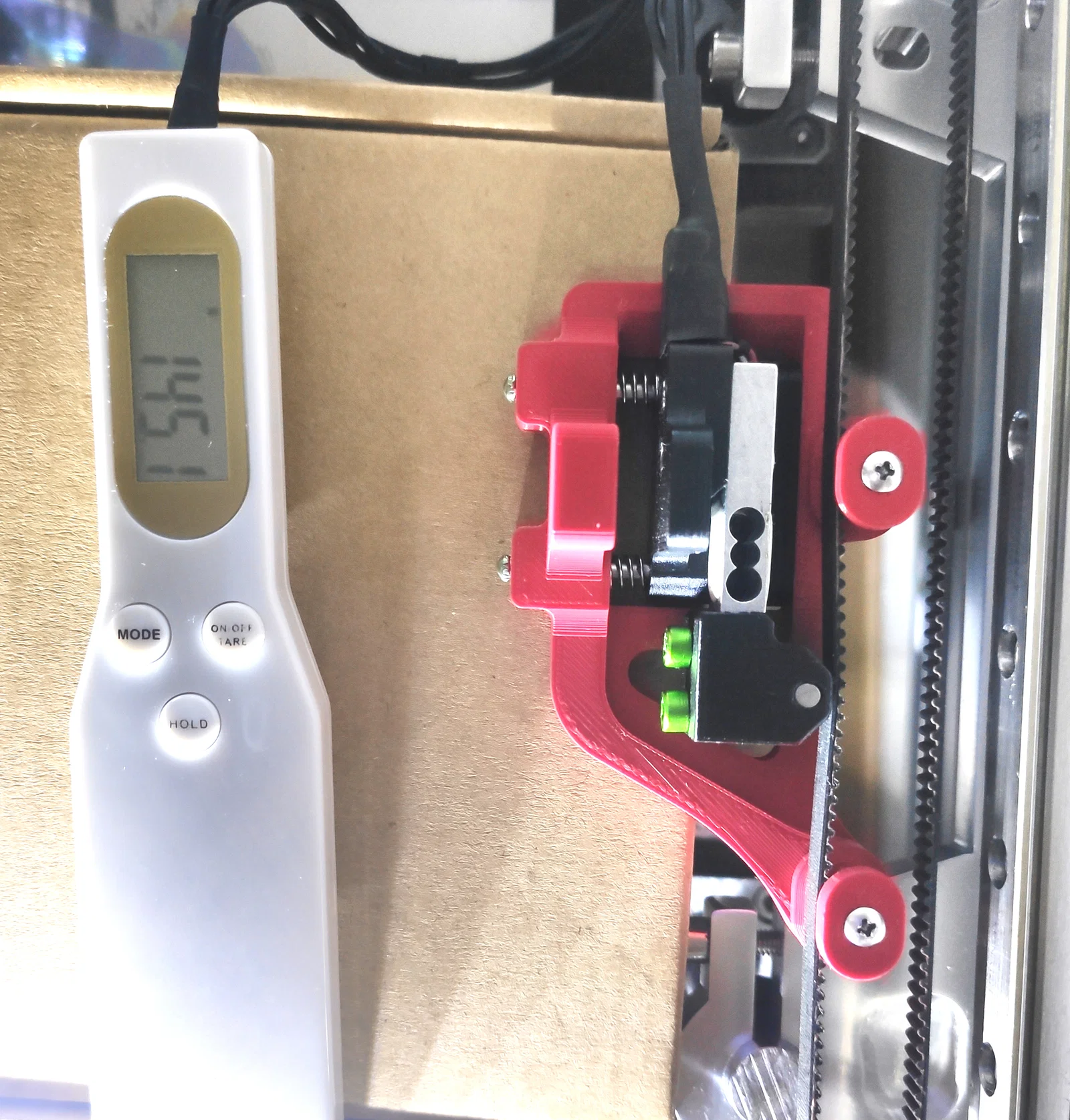

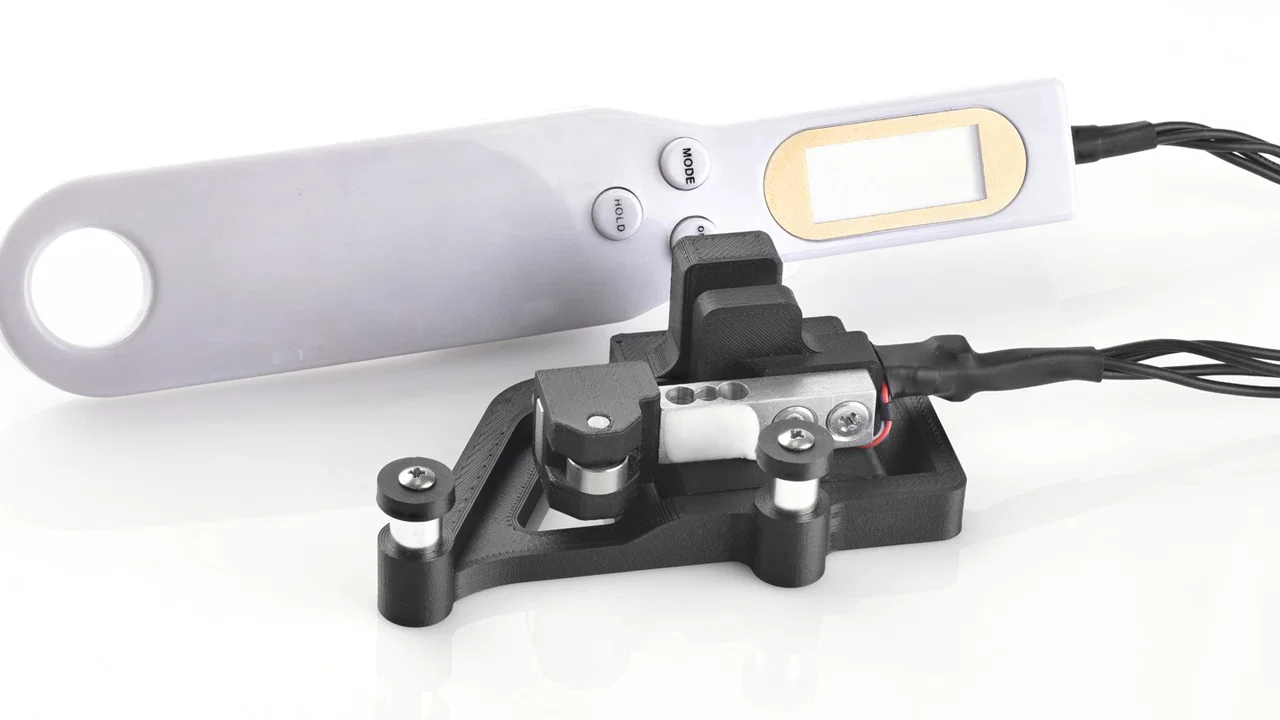

Đối với các máy in sử dụng cơ chế chuyển động CoreXY, việc cân chỉnh độ căng dây đai cho đồng đều là cực kỳ quan trọng. Một thiết bị đo độ căng sử dụng cảm biến strain gauge sẽ giúp bạn thực hiện việc này dễ dàng. Đây là phiên bản thứ hai của thiết bị, đã được tối giản và cải tiến: các chốt chặn dây đai hình trụ đã được thay thế bằng loại phẳng. Thay đổi này loại bỏ việc phải di chuyển cảm biến để khớp các chốt với răng của dây đai, từ đó tăng độ chính xác và giúp việc sử dụng thuận tiện hơn.

Khuyến nghị in bằng nhựa ASA hoặc ABS. Chiều cao lớp in: 0.12 mm, mật độ in (infill): 100%.

Hãy sử dụng tính năng vẽ đường khâu (seam) thủ công trong Orca Slicer để đảm bảo đường seam trên chốt chặn không nằm ở vị trí tiếp xúc trực tiếp với dây đai.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
935,1 KB
File lớn nhất
298,2 KB
