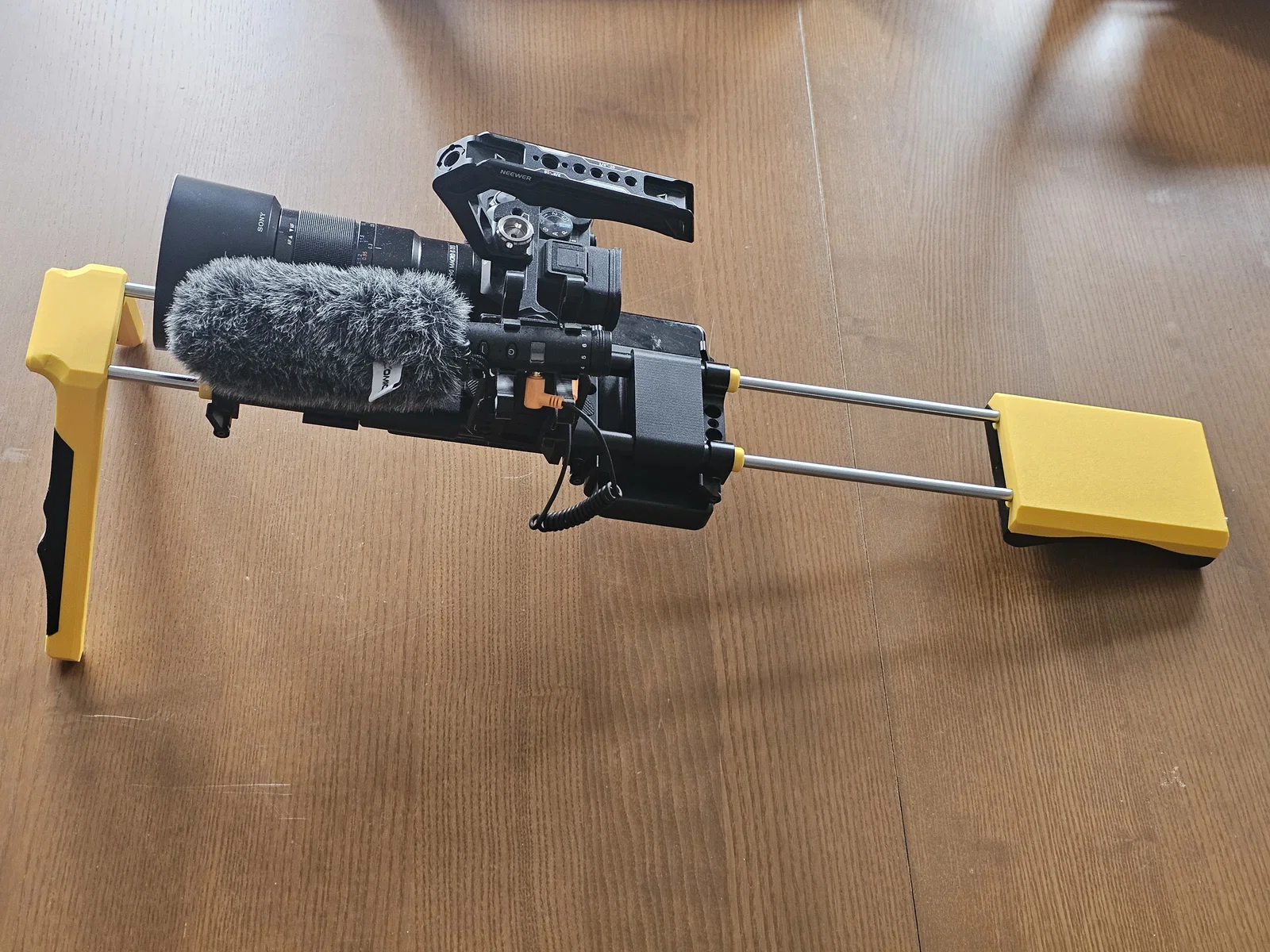

Bộ Camera Shoulder Rig Tự In

Linh kiện

• 4 thanh thép chịu lực 8mm dài 300mm (Bạn có thể điều chỉnh độ dài tùy ý. Tốt nhất là dùng 2 thanh 600mm. Hoặc có thể dùng 2 thanh 450mm nếu muốn rig gọn nhẹ).

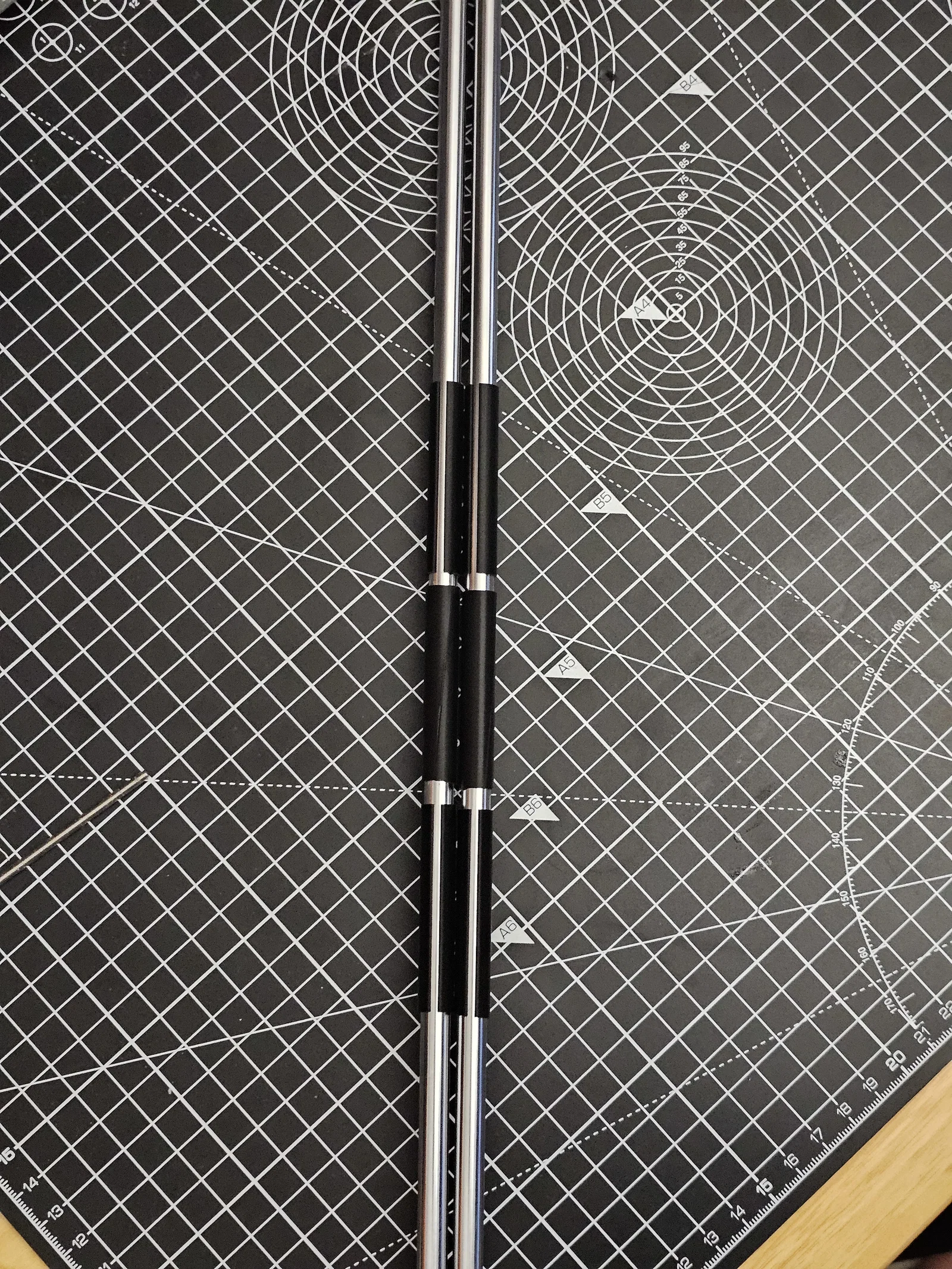

Được thiết kế để dùng với ống tiêu chuẩn 15mm (đã ren M12 ở hai đầu). Bản thân mình thì dùng loại 300mm. Nếu bạn muốn dùng loại ống khác cho hệ thống riêng, file .STEP đã được cung cấp bên dưới để bạn tùy chỉnh.

Mô tả

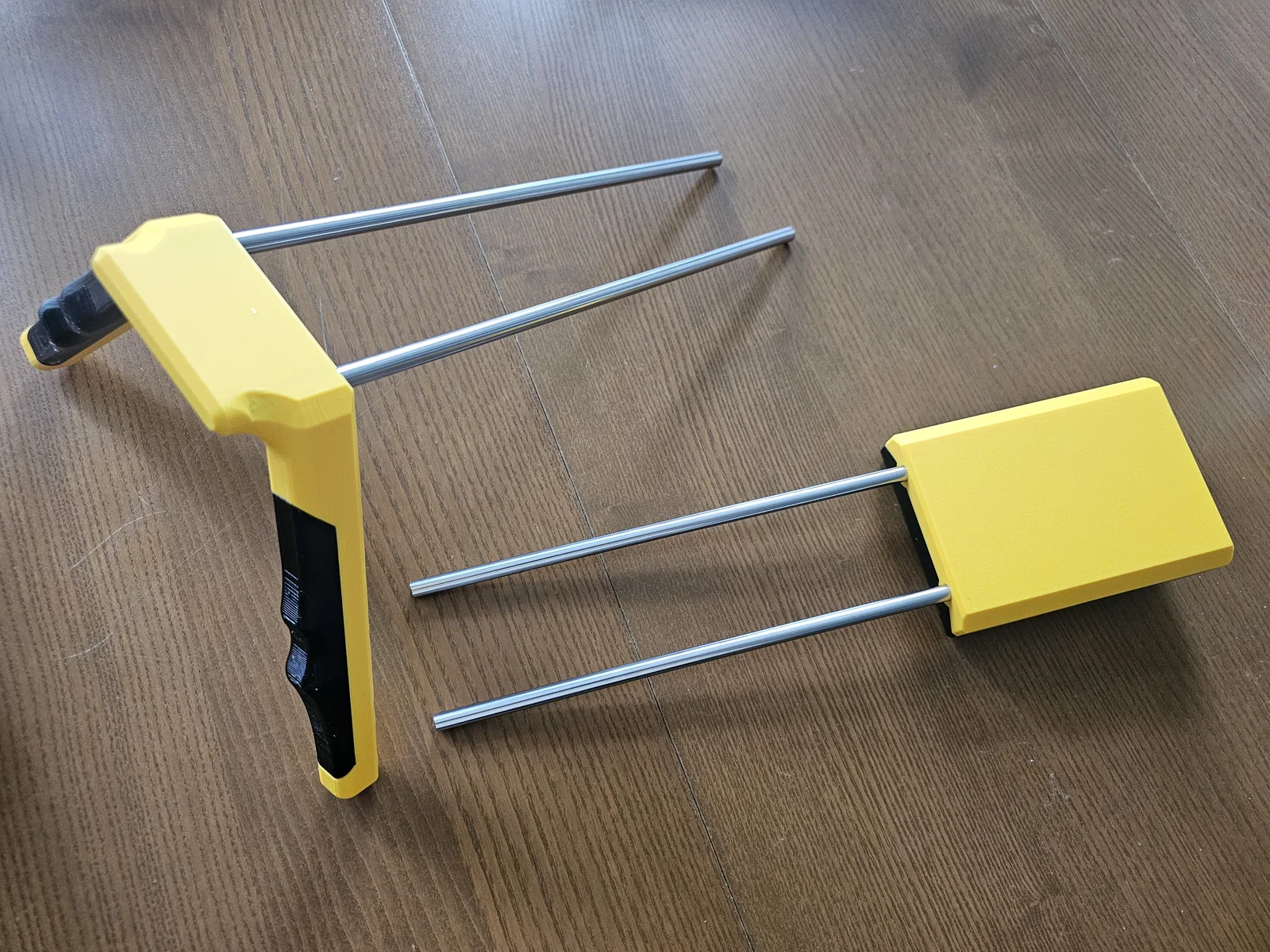

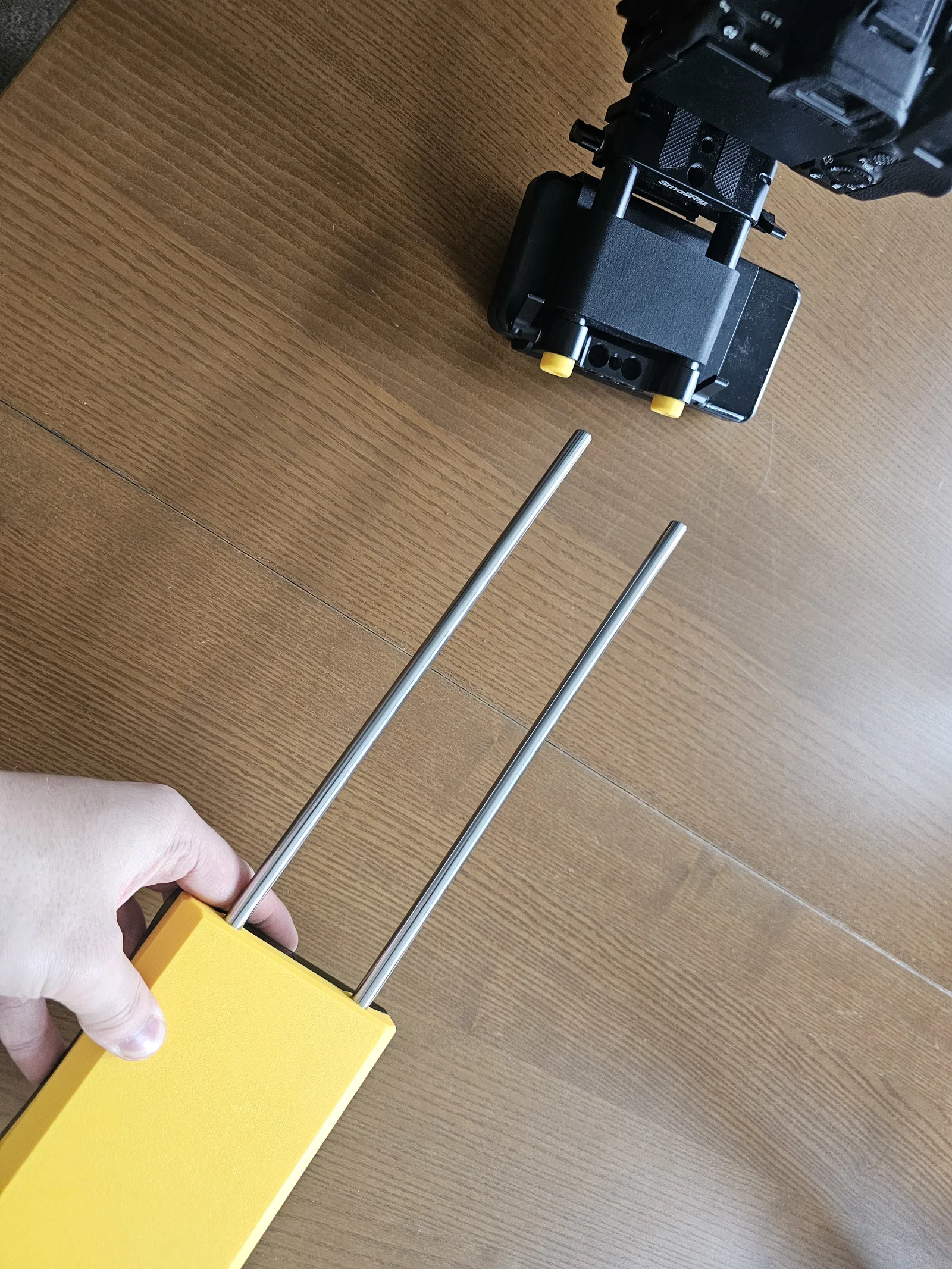

Thiết kế này giúp bạn tháo lắp khỏi bộ rig máy ảnh rất dễ dàng. Chỉ cần rút cụm thanh đỡ trước và sau ra là được. Các miếng đệm C-profile và nắp vặn đầu thanh có thể giữ nguyên trên rig để dùng cho lần sau. Thiết kế này cũng rất linh hoạt, giúp bạn điều chỉnh tùy theo tiêu cự ống kính (có thể trượt camera tới lui trên các thanh đỡ để tránh bị vướng tay cầm khi dùng ống kính góc rộng).

Thiết kế dùng cho ống 15mm, khoảng cách 60mm (hệ LWS).

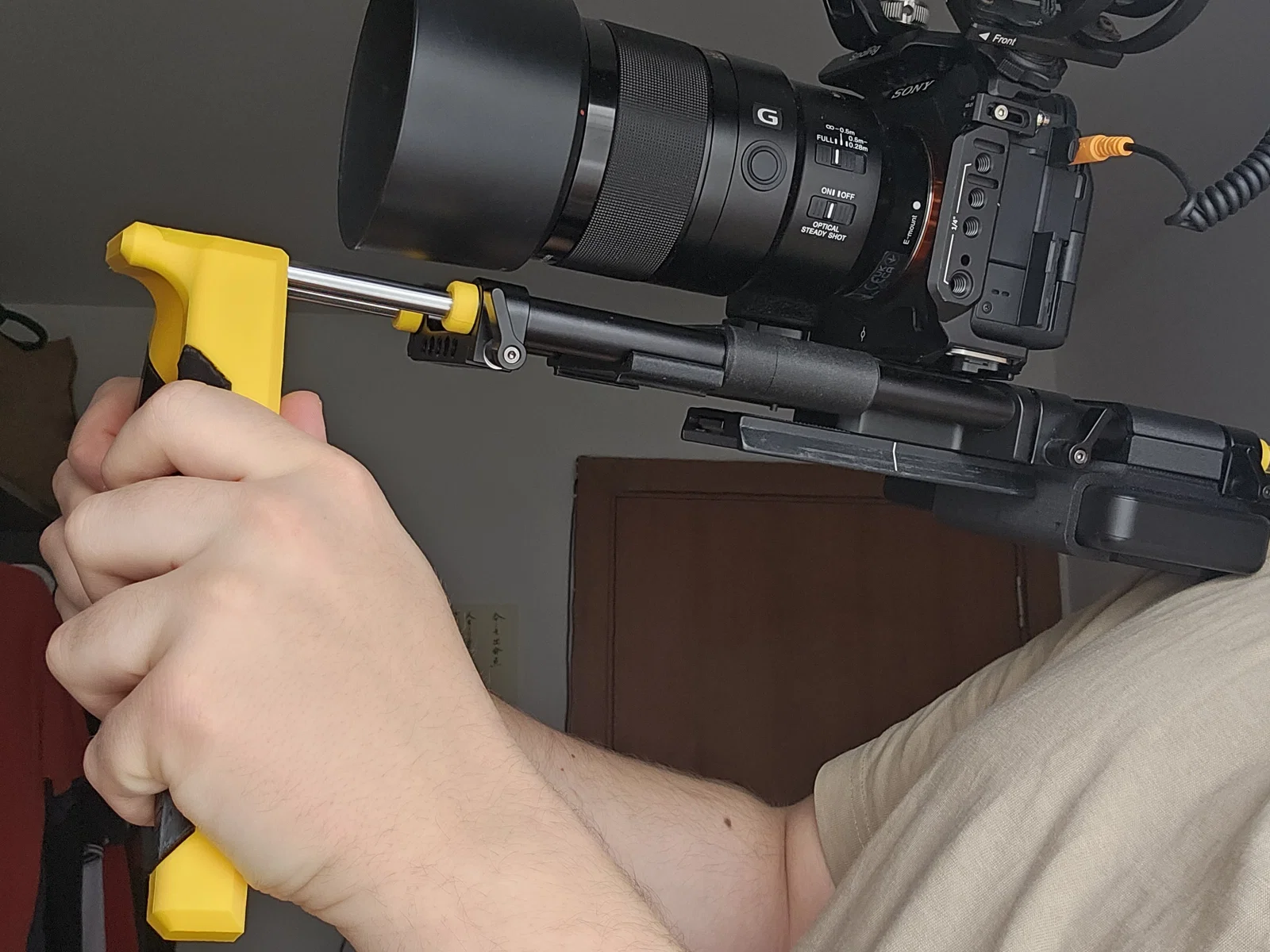

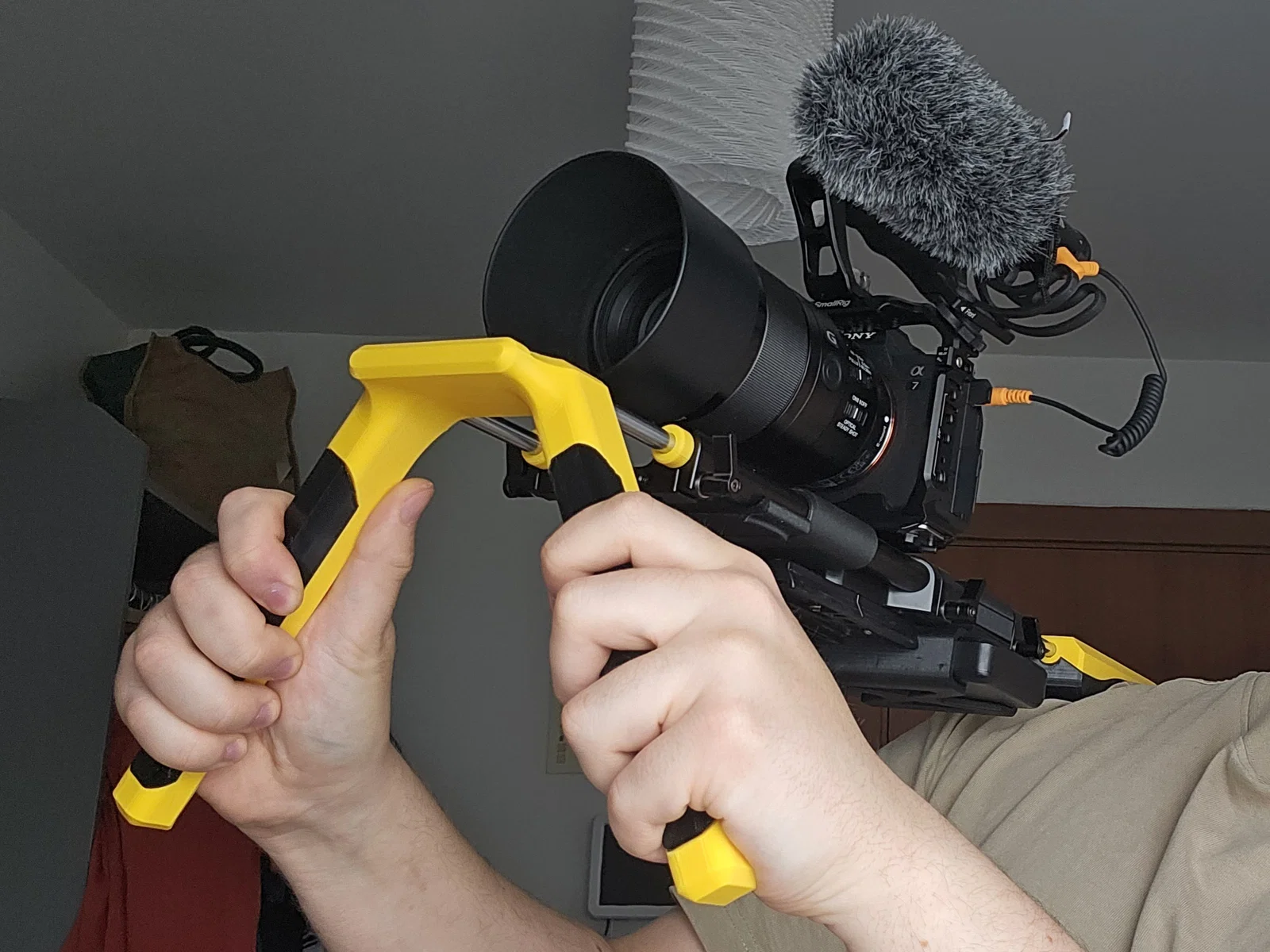

Tay cầm công thái học giúp cầm nắm thoải mái hơn và chống trơn trượt khi ra mồ hôi tay. Các góc nghiêng tạo ra các đường vân từ layer in giúp tăng độ bám và cảm giác dễ chịu. Mình khuyên bạn nên in các tay cầm này bằng nhựa TPU 68D với 2-3 lớp tường (walls) và 15% infill dạng gyroid.

Phần đệm lưng bằng TPU cũng nên in với các thông số tương tự.

Nếu bạn in bằng loại TPU mềm hơn, hãy tăng số lớp tường lên 3 hoặc 4 và để infill khoảng 20%.

Ảnh minh họa tay cầm TPU mềm (khi bóp mạnh):

Các bộ phận màu vàng (nhựa ABS) cần được in sao cho đạt độ bền cao nhất. Khoảng 6 lớp tường với 40% infill dạng grid.

Nếu thanh đỡ không vừa khít vào các chi tiết in, bạn hãy dùng mũi khoan 8mm để khoan rộng ra. Một số máy in có thể có đường seam bên trong làm tăng ma sát khiến việc lắp ghép khó khăn.
