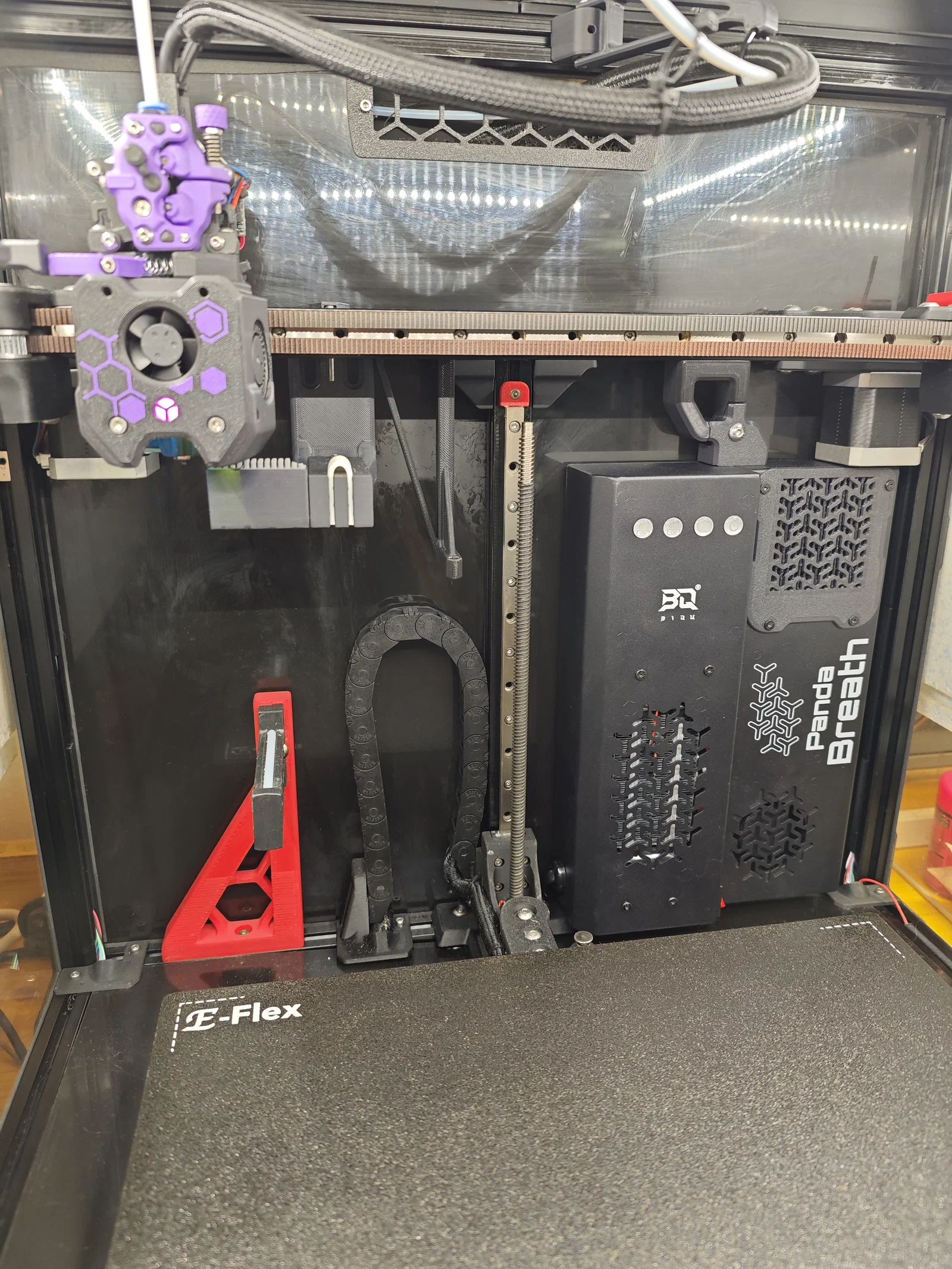

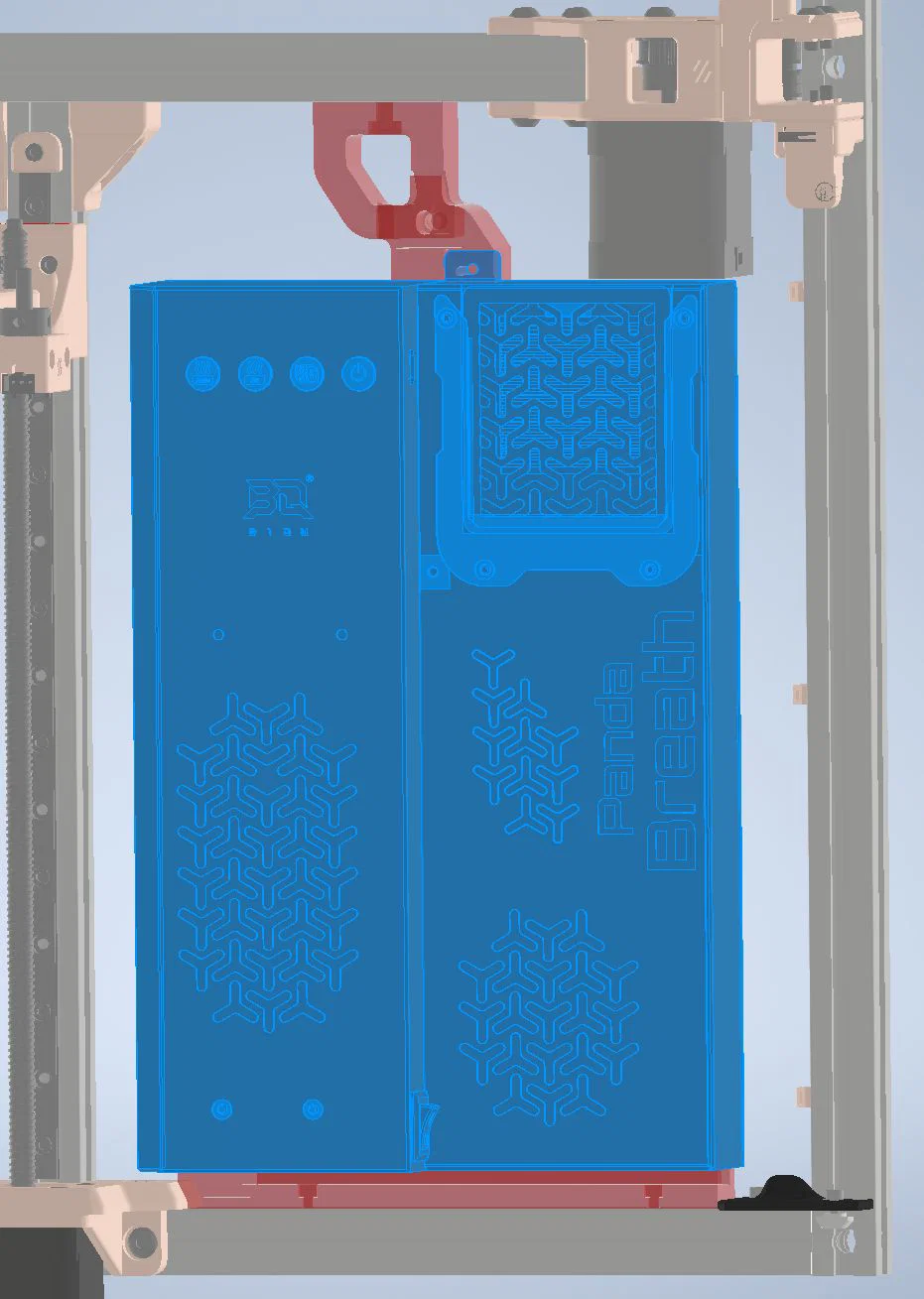

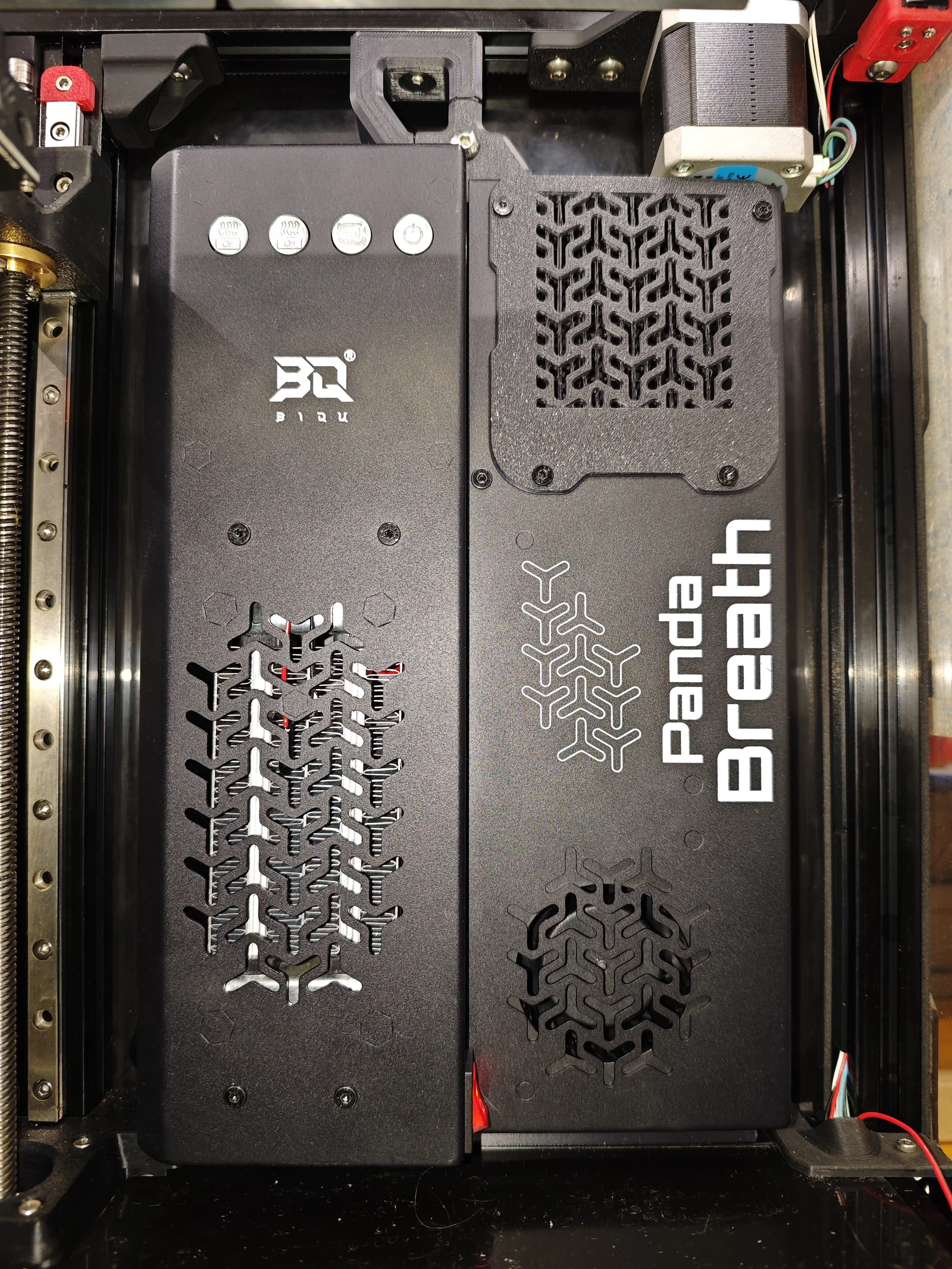

Ngàm gắn Panda Breath cho Voron Trident 300/350

Mount này chỉ dành cho Voron Trident 300 và Voron Trident 350, bản 250 không dùng được do thiếu không gian lắp đặt.

BOM (Danh sách linh kiện):

• Basemount: 2 con ốc M3 x 8 shcs, 2 con ốc M3 Hammerhead hoặc Roll-in-nut.
• Topmount: 1 con ốc M3 x 12 bhcs, 1 con ốc M5 x 20 bhcs.
• Bracket: 1 con ốc M5, 1 con ốc M5 x 12 bhcs, 1 con ốc M5 Hammerhead hoặc Roll-in-nut.

Hướng dẫn lắp đặt:

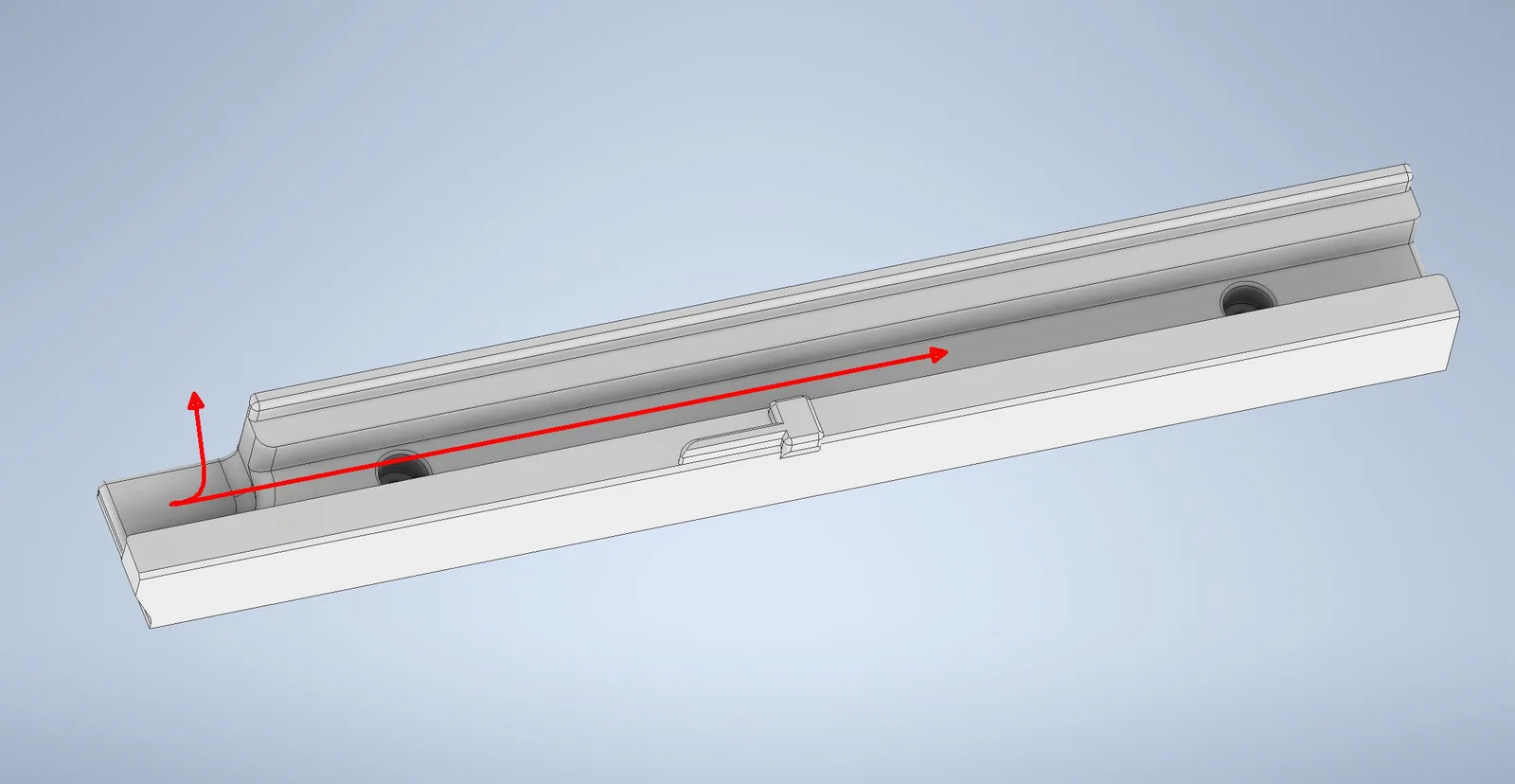

Lắp Topmount vào Breath bằng ốc M3 x 12 bhcs, vặn trực tiếp vào nhựa. Trước khi lắp basemount, bạn nên quyết định hướng đi dây: có thể đi dây xuyên qua basemount vào máng dây bên phải hoặc khoan một lỗ 8mm xuyên qua tấm panel phía sau. Sau khi chuẩn bị basemount, hãy lắp bracket vào nhưng đừng siết chặt ngay cho đến khi Panda Breath đã được khớp vào và bracket được căn chỉnh vị trí chuẩn xác.

Đối với máy LDO 300 Cube, bạn hãy sử dụng loại bracket dài hơn.

Lưu ý quan trọng cho Trident 300:

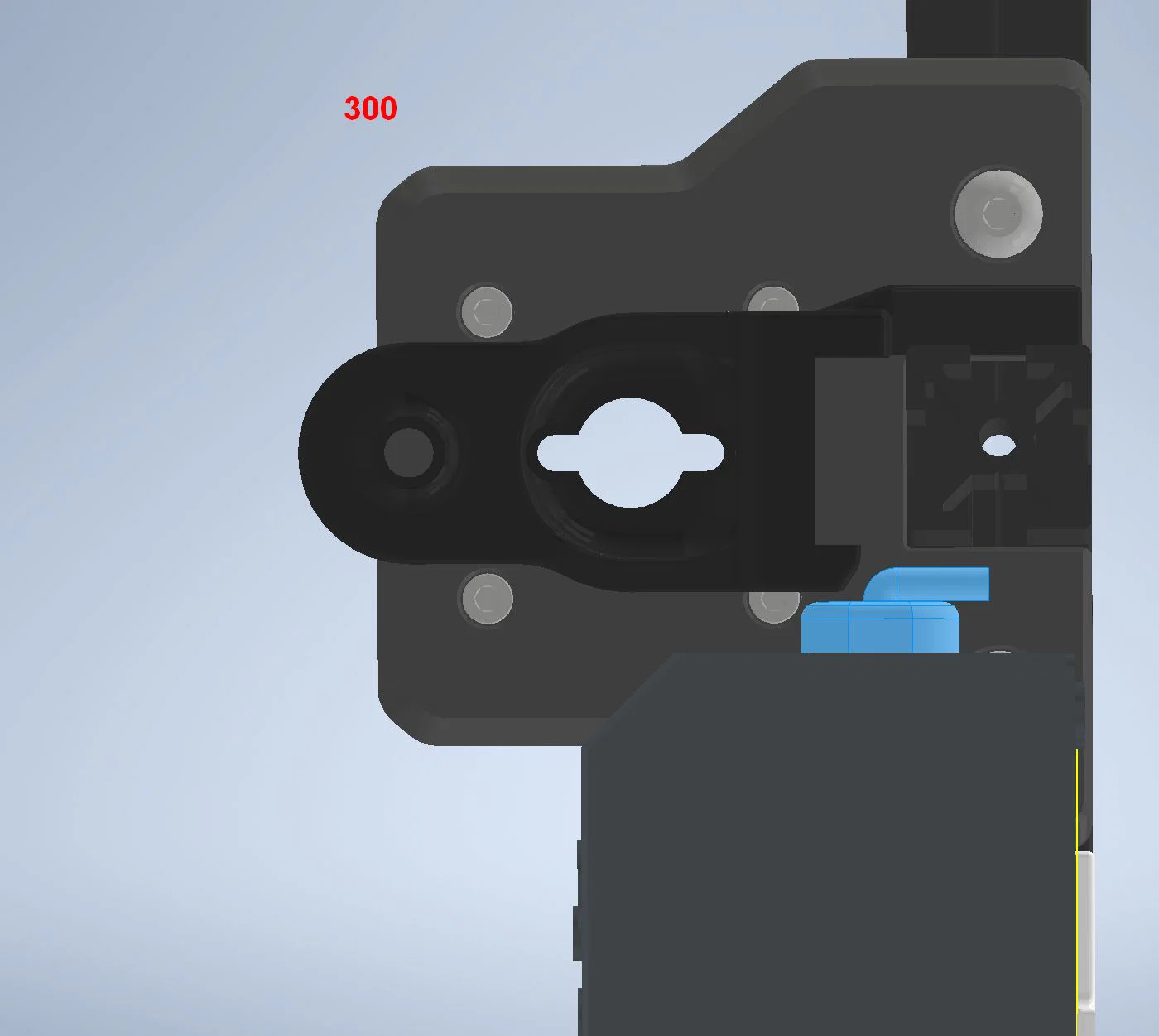

Do không gian lắp đặt trên Voron Trident 300 khá chật, bắt buộc phải thay thế Z-Carriage phía sau bằng loại được cung cấp ở đây để tránh làm hỏng cáp nguồn của Breath!!!

HÃY KIỂM TRA KHOẢNG CÁCH (CLEARANCE) SAU KHI LẮP ĐẶT
