Tumbler

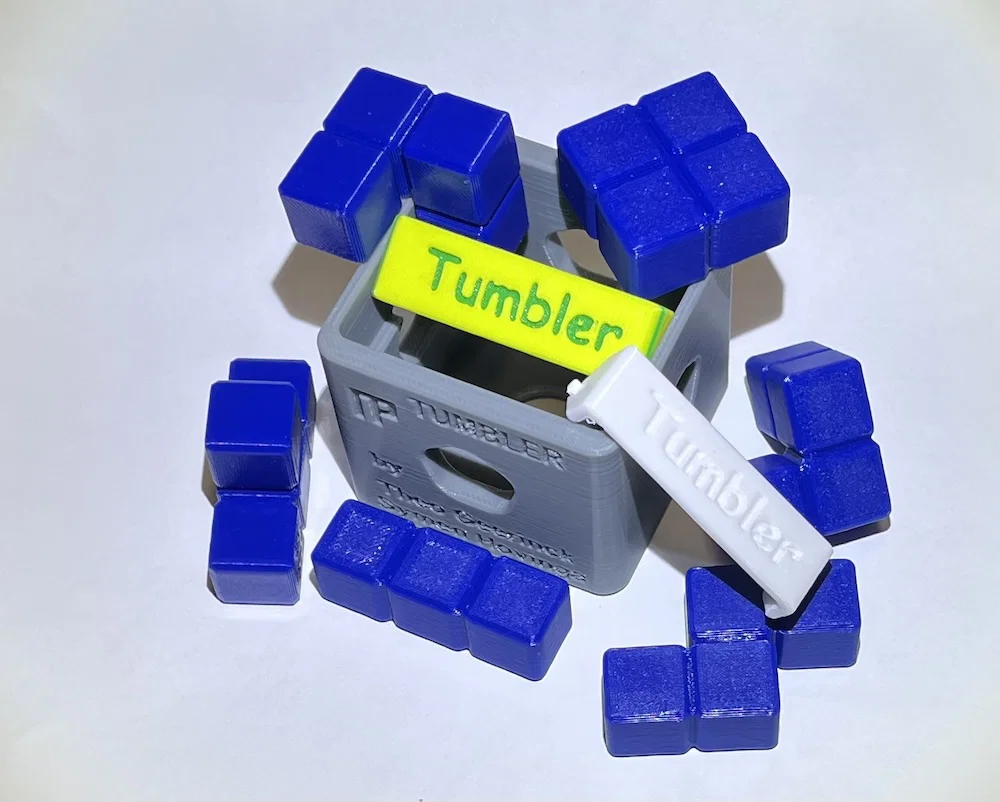

Tumbler là một loại đồ chơi trí tuệ (puzzle) dạng sắp xếp không gian động. Mục tiêu của trò chơi là xếp gọn bảy mảnh ghép vào trong hộp. Cái tay cầm xoay được sẽ gây cản trở các bước di chuyển. Việc đặt tay cầm vào đúng vị trí và di chuyển các mảnh ghép xung quanh hộp chính là chìa khóa để thành công.

Bạn cần thực hiện 15 bước di chuyển (tuyến tính) để đưa tất cả các mảnh vào đúng chỗ. Bạn cũng có thể tìm ra phương án giải bao gồm một lần xoay, nhưng đó không phải là cách giải chính thức.

Hướng dẫn in 3D

Hãy in tất cả các bộ phận theo hướng như trong tệp STL. Đối với hộp, tay cầm và các mảnh ghép, khuyến nghị dùng chiều cao lớp in 0.2mm, 2 lớp tường (walls) và 15% infill. Bạn có thể tăng lên 3 lớp tường và 50% infill cho các mảnh ghép để chúng cầm chắc tay hơn. Phần căn chỉnh đường nối (seam alignment) nên để là “aligned”.

Chúng tôi cung cấp hai bộ mảnh ghép, trong đó một bộ làm nổi bật các khối vuông đơn lẻ của từng mảnh.

Tay cầm có thể được in nằm trên cạnh hoặc nằm trên mặt. Khuyến nghị in nằm trên cạnh để đạt độ bền tốt nhất. Nếu in nằm trên mặt, bạn có thể thay đổi màu sắc theo lớp để làm nổi bật phần chữ, nhưng nếu khả năng bám dính giữa các lớp không tốt, các đầu của tay cầm có thể bị gãy khi bạn lắp vào hộp. Khi in nằm trên cạnh, bạn có thể cần dùng thêm brim.

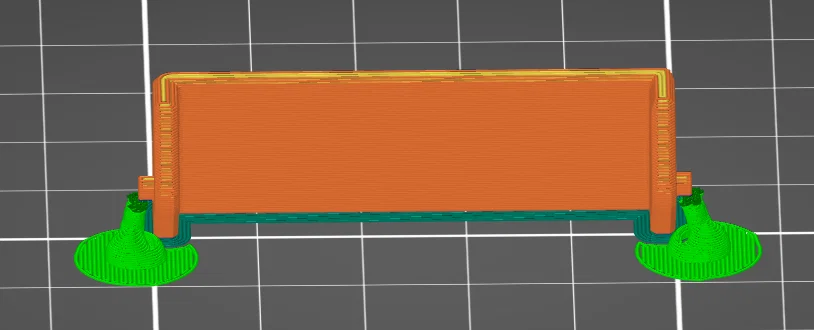

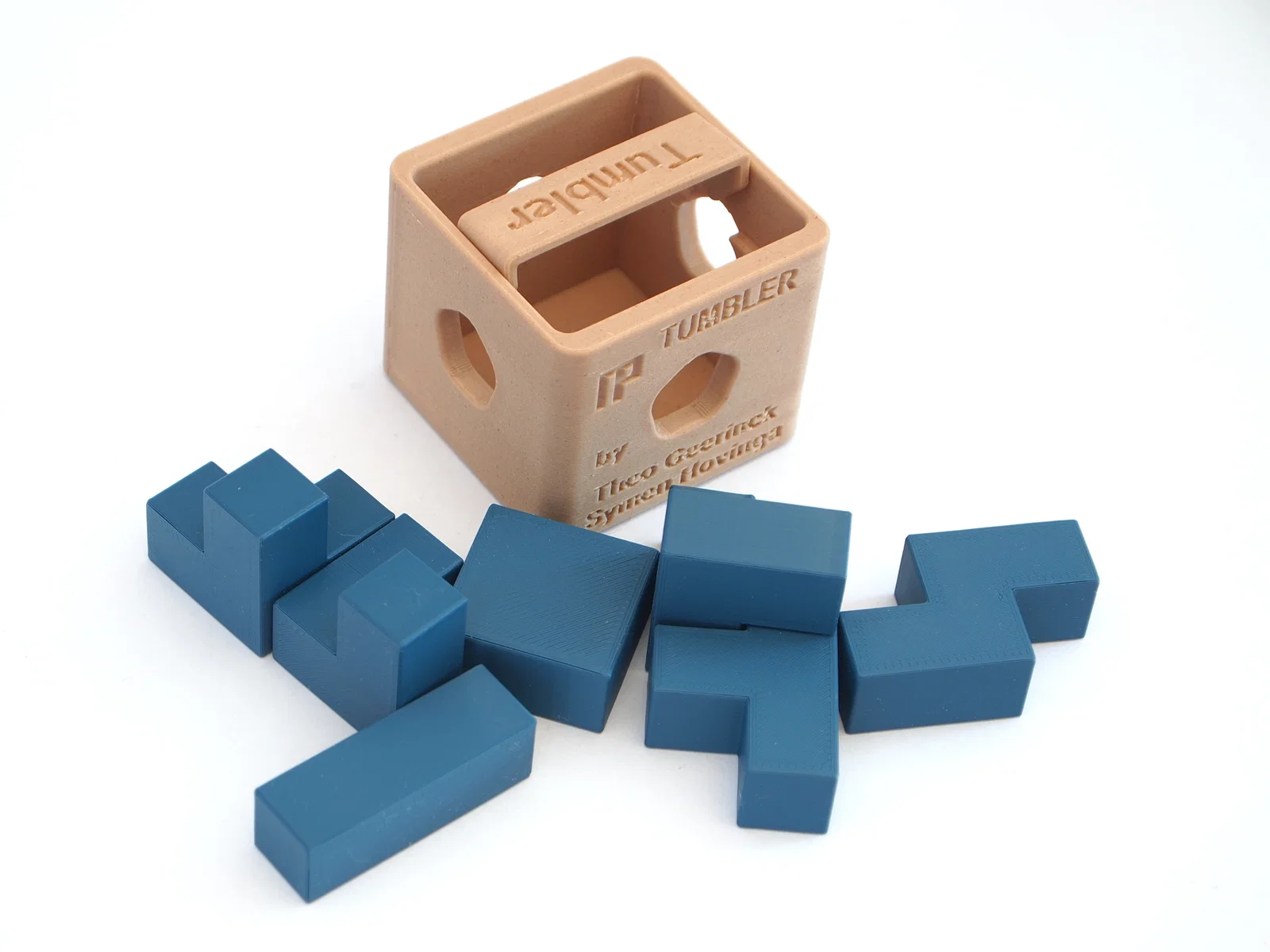

Dù in nằm trên mặt hay trên cạnh, bạn có thể vẫn cần sử dụng support cho các đầu chốt. Khuyến nghị dùng support dạng Organic. Bạn có thể tự vẽ support hoặc để phần mềm cắt lớp tự động tạo ra. Hãy xem hình ảnh đi kèm nhé. Phiên bản bằng gỗ trên tiêu đề được in mà không cần support. Lớp dưới cùng trên các chốt có hơi xệ một chút, nhưng chúng tôi đã dùng dao sắc để gọt tỉa lại.

Độ khó

3.5 trên 5

Dự án Printable Puzzle Project

Printable Puzzle Project hướng đến việc chia sẻ các mô hình mã nguồn mở chất lượng cao của nhiều thiết kế puzzle. Tất cả mô hình của chúng tôi đều được đăng tải với sự cho phép hào phóng từ các nhà thiết kế và chỉ dành cho mục đích sử dụng phi thương mại. Mọi người có thể in bản sao để sử dụng cá nhân, nhưng việc mua bán hoặc kiếm lợi nhuận từ các sản phẩm này là không được phép, và các nhà thiết kế giữ mọi quyền sở hữu trí tuệ đối với tác phẩm của họ.

Các puzzle của chúng tôi được thiết kế bằng thư viện puzzlecad mã nguồn mở. Tệp .scad đã được đính kèm cùng mô hình này nếu bạn muốn tùy chỉnh các thông số thiết kế; thông tin chi tiết về cách thực hiện có trong bài hướng dẫn PPP Puzzle Modeling.

Bộ sưu tập "No Problem Puzzle" bao gồm nhiều câu đố với các kiểu hộp phức tạp, vốn rất khó để mô hình hóa bằng open-scad. Thêm vào đó, các tệp thiết kế gốc của những chiếc hộp này đã bị mất do lỗi ổ cứng. Đó là lý do tại sao các puzzle này chỉ bao gồm tệp scad cho các mảnh ghép.

Về các nhà thiết kế

Từ tháng 11 năm 2020 đến tháng 4 năm 2023, Theo Geerinck và Symen Hovinga đã hợp tác dưới tên "No Problem Puzzles" để thiết kế và sản xuất các mẫu puzzle của họ. Nhiều mẫu puzzle sắp xếp độc đáo của họ mang đến những tính năng thú vị như cửa hoặc các chi tiết trượt. Những tính năng này cùng cách vận hành của chúng luôn tạo thêm một khía cạnh vui nhộn cho trò chơi xếp hình vốn đã quen thuộc. Trước đây, những mẫu này từng được bán qua dịch vụ in ấn trực tuyến. Ngoài ra, với những ai sở hữu máy in 3D, các tệp tin có thể được lấy từ Symen.

Tuy nhiên, sau sự ra đi đầy thương tiếc của Symen, việc mua hàng qua "No Problem Shop" không còn thực hiện được nữa. Vì vậy, Theo đã quyết định công khai các thiết kế này để mọi người có thể tự in 3D các bản sao và thưởng thức chúng cho nhu cầu cá nhân.

Các sửa đổi cho thiết kế gốc giúp việc in ấn dễ dàng và thẩm mỹ hơn đã được thực hiện bởi Dave Crabbe và Andreas Röver.
