Bánh xe thay thế cho cửa tủ lùa (thương hiệu HTH Kvik Svane)

Tác giả wfvn

Lượt tải
5
Lượt coi
66

File 1 60,6 KB

  • kastwieltje_1778117766.3mf3MF · 60,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

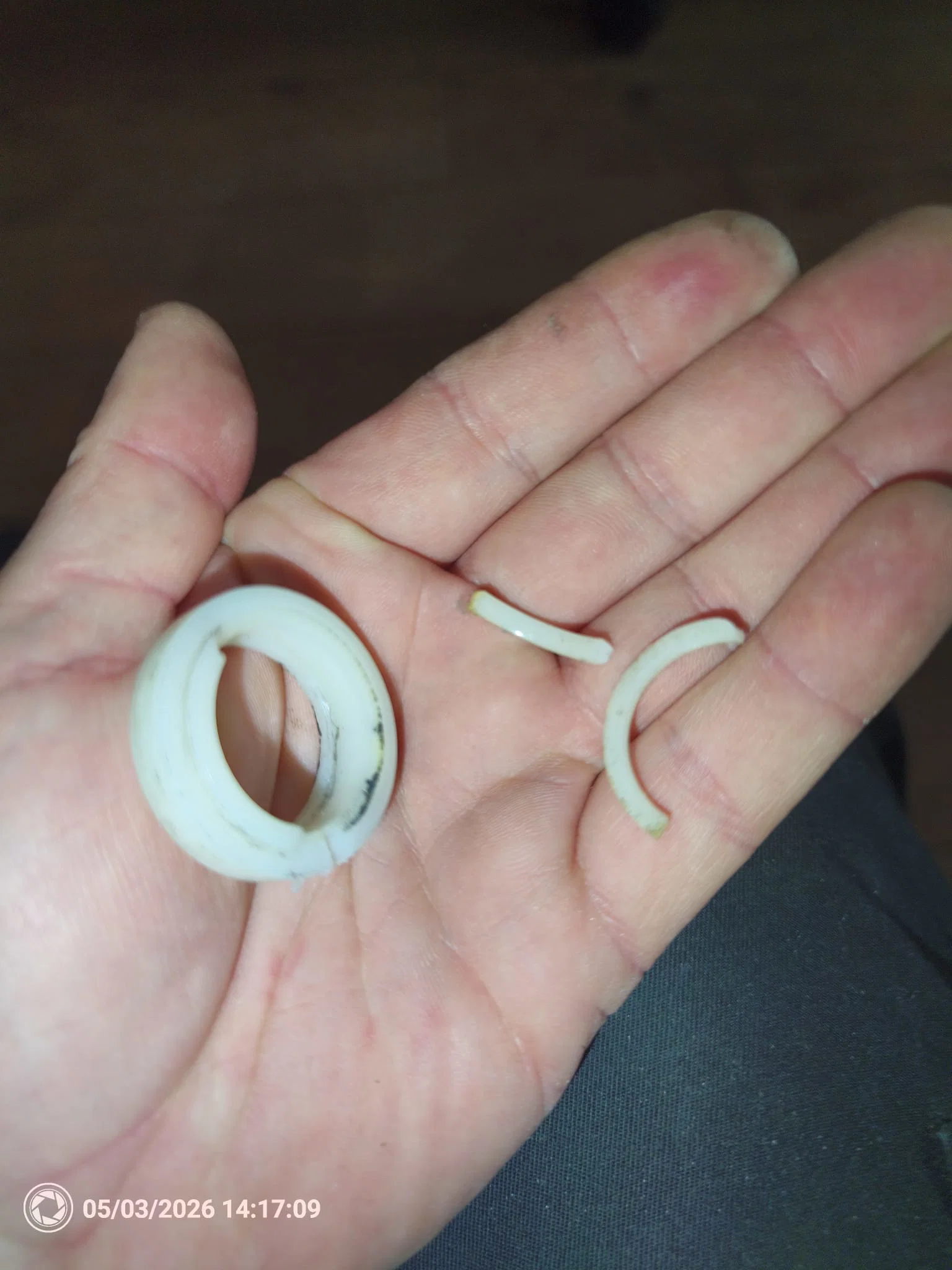

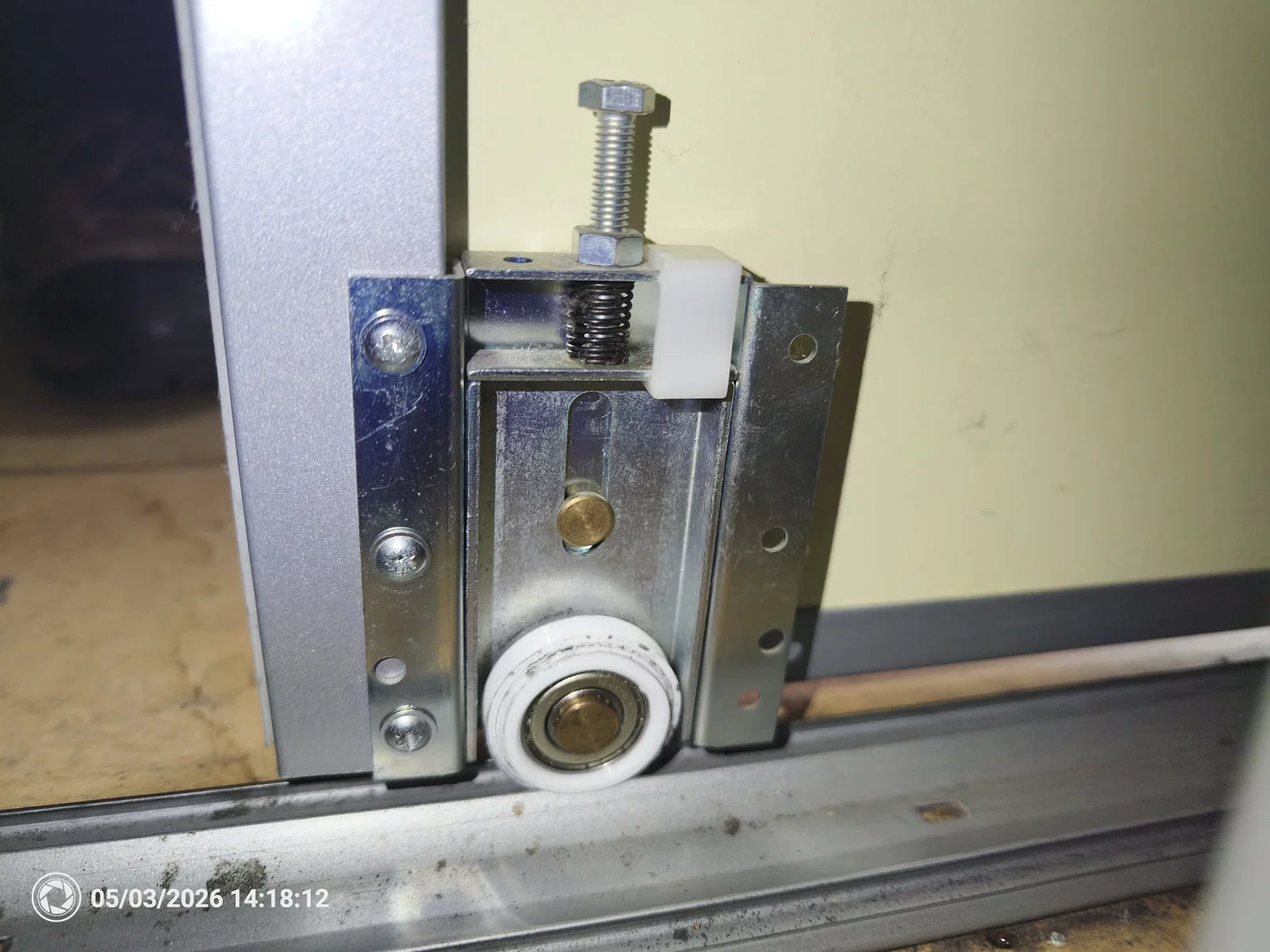

Cái cửa tủ lùa nhà mình bị kẹt cứng, không trượt được nữa. Cửa đã dùng tầm 25 năm rồi, nên mấy cái bánh xe cũng lão hóa hết. Đáng tiếc là một cái bánh xe bị gãy mất.

Lúc mình lên mạng tìm mua đồ thay thế, toàn thấy bao nhiêu người cũng bị y hệt mà không kiếm được chỗ nào bán bánh xe mới.

Thế là mình quyết định đo đạc và thiết kế lại luôn. Mình in bằng nhựa TPU (in đặc 100%) rồi lắp vào cái vòng bi của bánh xe cũ.

Bánh xe chạy mượt mà cực kỳ. Còn về độ bền thì sao? Mình chịu, tại mới lắp chạy thử được có 1 tiếng thôi.

Cuối cùng thì mình cũng tìm thấy cái bánh xe này trên mạng.

Tiếc là họ không ship về nước mình, mà giá cũng chẳng rẻ. Thế nên cứ thử dùng mẫu in 3D này trước là hợp lý nhất.


Về việc in ấn:

Mẫu này bao gồm 3 phần:

\

Cái bánh xe mình in bằng nhựa TPU (màu vàng) với độ đặc 100%. Ngoài ra mình có thêm 2 phần hỗ trợ nữa (màu cam và xanh dương), mình in bằng nhựa PETG. Vì TPU và PETG in chồng lên nhau mà không dính chặt, nên mình gỡ phần hỗ trợ ra rất dễ dàng. Khoảng cách giữa các phần là 0mm nên bề mặt in ra cực kỳ phẳng mịn.

Tất nhiên là phải tháo bánh xe cũ ra rồi. Mình dùng cưa để cắt nó ra, nhưng dừng lại ngay trước khi chạm vào phần kim loại của vòng bi. Sau đó mình bẻ gãy bánh xe cũ để lấy vòng bi ra.

Bánh xe mới lắp vào khá dễ dàng. Một đầu của bánh xe có vát cạnh (chamfer), bạn nên lắp đầu đó vào vòng bi trước nhé.
