Potato Mesh node - Thiết kế node cho mạng lưới LoRa
Đây là thiết kế node mình tâm đắc để xây dựng các trạm potatonet. Tương thích tốt với Meshtastic hoặc các mạng LoRa khác. Bài viết cung cấp danh sách linh kiện chi tiết để các bác dễ dàng mua sắm và bắt đầu in ấn.
Mô tả

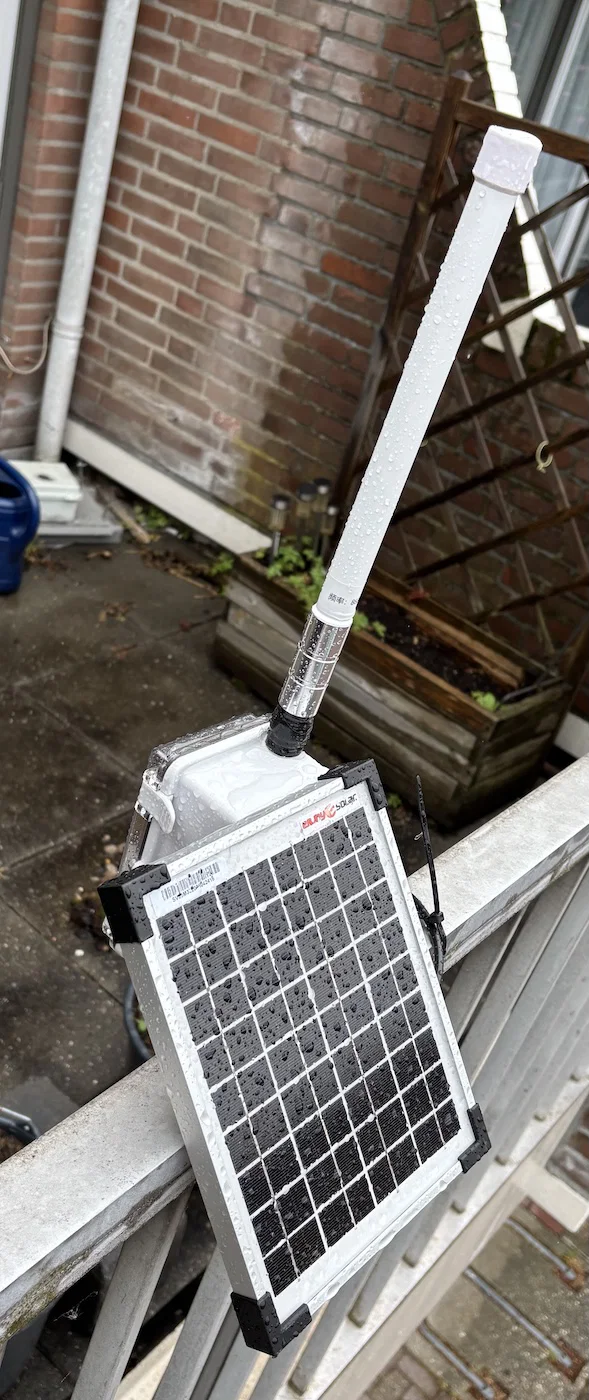

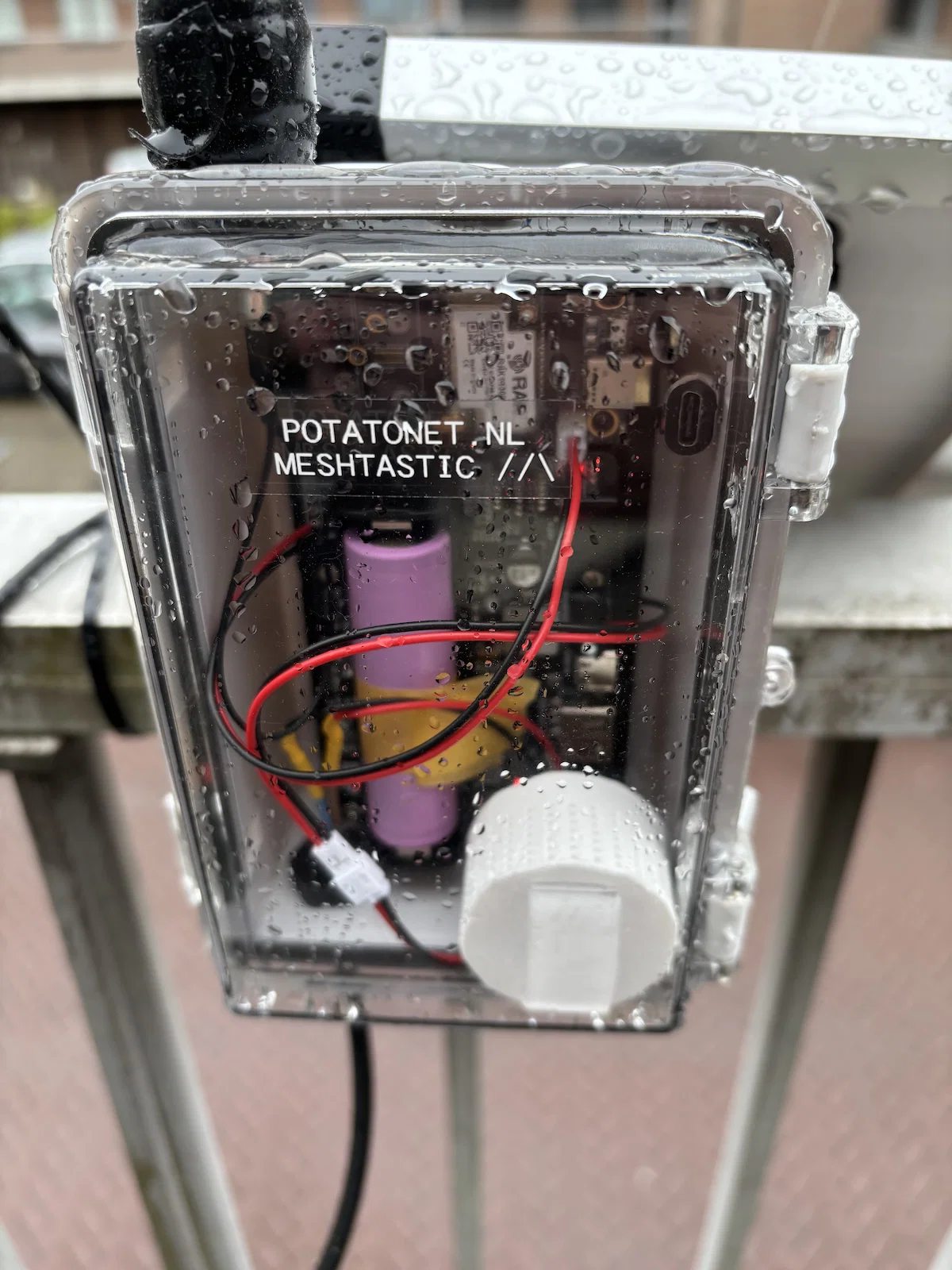

Đây là mẫu node mà mình đã đúc kết được để xây dựng cho mạng lưới potatonet của mình :) Các bác có thể dùng nó cho Meshtastic hoặc những mạng lưới Lora khác nhé.
Danh sách linh kiện cần mua

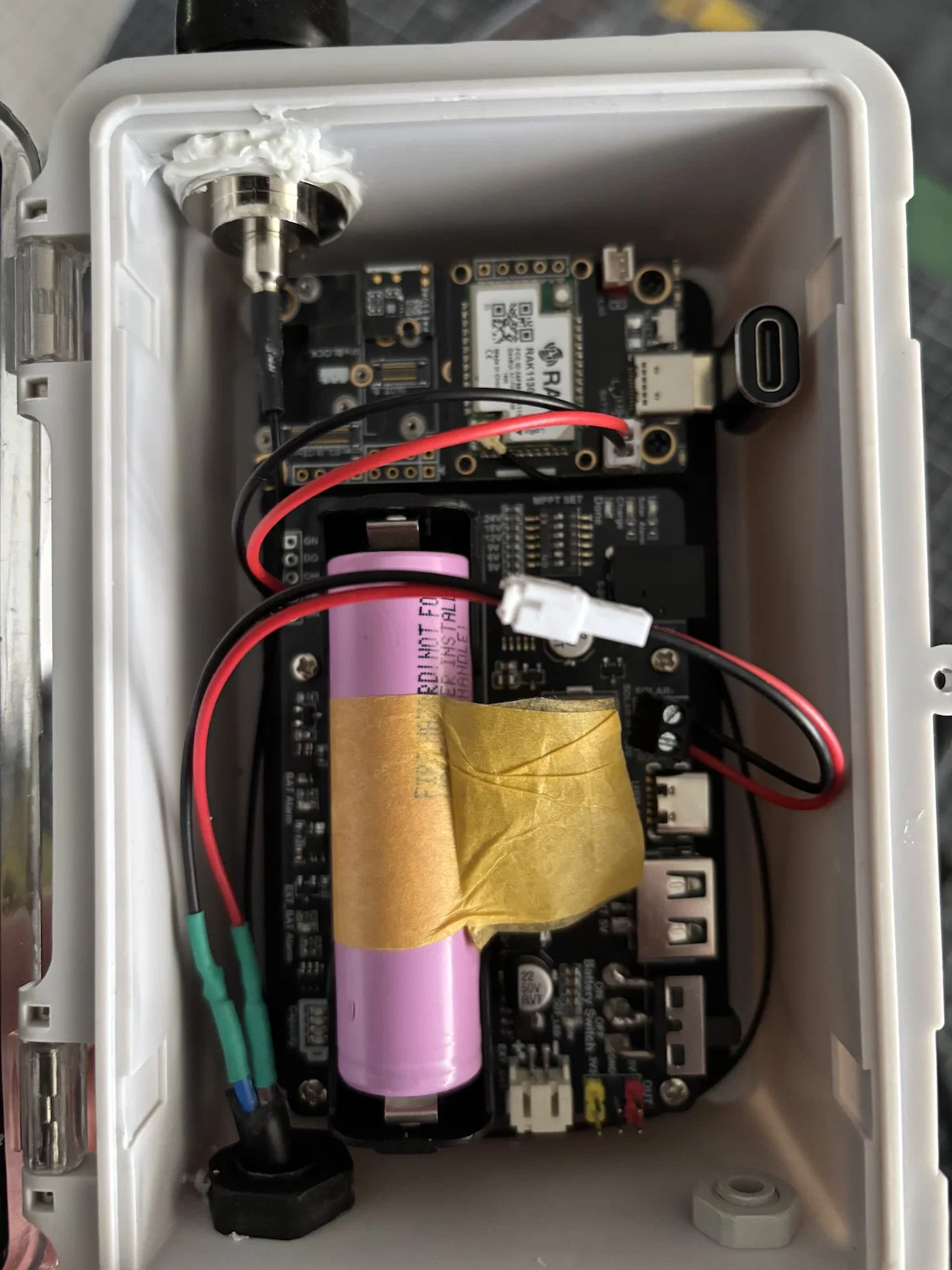

Đây là tổng quan các linh kiện bác cần để ráp một cái node.
| Món đồ | Nơi mua | Số lượng |
|---|---|---|
| Antenna | Amazon (Lựa chọn 1) hoặc Amazon (Lựa chọn 2, đi kèm đầu nối riêng) | 1 |
| Hộp điện | Amazon | 1 |
| Offsets 2.5mm | Amazon | 7-8 cái |
| Heat inset 1/4 inch | Amazon | 2 cái |
| Heat inset M2.5 | Amazon | 7-8 cái |
| Heat inset M4 | Amazon | 6 cái |
| Ốc vít 1/4 inch | Amazon | 1 |
| Kẹp Smallrig | Amazon | 1 |

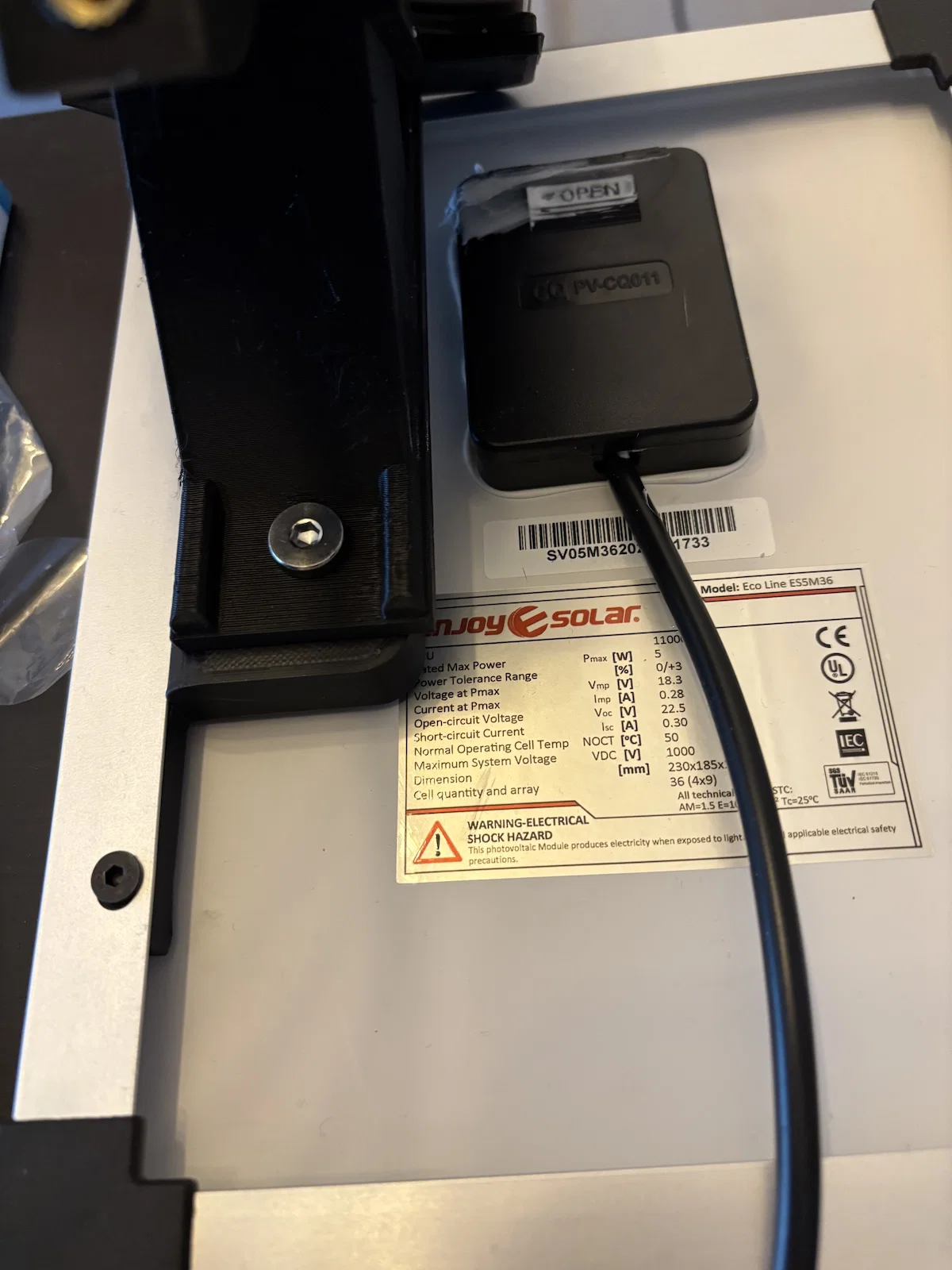

| Tấm pin năng lượng mặt trời | Amazon | 1 |
| Đầu nối | Amazon | 2 đực, 1 cái |
| Đầu nối góc usb-c | Amazon | 1 |
| Đầu nối anten Ntype sang ipex | Amazon | 1 |
| Băng keo silicon chống nước | Amazon | 1 cuộn (dùng khoảng 10-15cm) |
| Pin 18650 | - | 1 |
| Rak node | Core: RAK4631, RAK11310 | 1 |
| Baseboard: RAK19003, RAK19007 | 1 | |
| Sensor: RAK1902 | 1 | |
| Ốc vít M4 | Amazon (ngắn), Amazon (dài) | 2 ngắn, 6 dài |
| Van áp suất chống nước | Amazon | 1 |
| Ốc siết cáp (Cable gland) | Amazon | 1 |
Có thể các bác sẽ cần mua thêm đầu nối sma sang ipex tùy vào loại anten bác chọn. Ngoài ra, nhớ chuẩn bị thêm cáp nguồn chống chịu thời tiết, keo trám kín, mỏ hàn và đầu gắn heatset.
Video hướng dẫn lắp ráp
Mình sẽ đăng video hướng dẫn lắp ráp sau. Hiện tại mình đăng bản này lên trước để các bác nào đang hóng có thể bắt tay vào in ngay nhé :)
