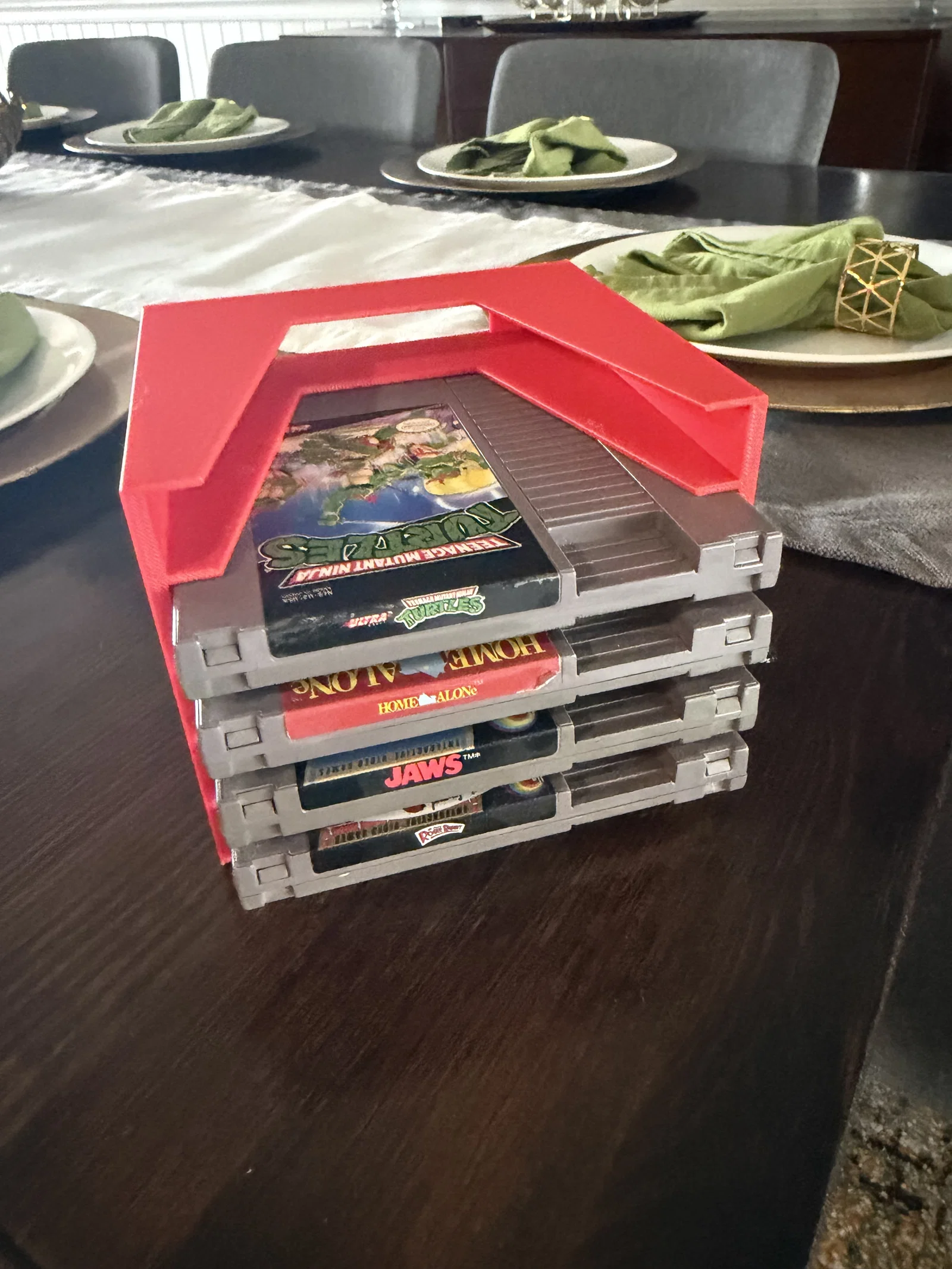

Giá đỡ băng NES / SNES / N64 / Genesis (Tùy chỉnh khe cắm & kích thước)

Đây là giá đỡ băng game được thiết kế hoàn toàn bằng OpenSCAD, cho phép bạn tạo giá đỡ tùy chỉnh cho các hệ máy NES, SNES, N64, Sega Genesis — hoặc bất kỳ hệ máy dùng băng nào khác.

Mô hình này được lấy cảm hứng từ mẫu Simple N64 Cartridge Organizer của Emsea.

Thiết kế này dựa trên cấu trúc khối đặc, đảm bảo độ chắc chắn trong khi vẫn cho phép tùy chỉnh hoàn toàn số lượng khe cắm và kích thước băng.

Bạn có thể:

• Chọn profile có sẵn cho các hệ máy (NES, SNES, N64, Genesis)
• Nhập kích thước băng của riêng bạn
• Điều chỉnh độ hở (clearance) để có độ vừa khít hoàn hảo
• Tùy chỉnh số lượng khe cắm theo chiều dọc

Rất lý tưởng để sắp xếp bộ sưu tập, trưng bày băng game hoặc tự tạo giải pháp lưu trữ riêng.

⚙ Cách sử dụng

1. Mở file .scad bằng OpenSCAD
2. Điều chỉnh các thông số ở phần đầu: console_profile = "NES"; // NES, SNES, N64, GENESIS, CUSTOM measurement_mode = "profile"; // hoặc "custom" slot_count = 3;
3. (Tùy chọn) Sử dụng kích thước riêng của bạn: measurement_mode = "custom"; custom_cartridge_width = 120; custom_cartridge_depth = 115; custom_cartridge_thickness = 17.5;
4. Điều chỉnh độ hở nếu cần: width_clearance = 0.5; height_clearance = 0.5;
5. Render (F6) → Xuất file STL

📏 Lưu ý về độ vừa khít

• Thiết kế phù hợp với sự sai lệch kích thước thực tế của băng game
• Độ hở khuyến nghị:
  • Vừa khít (chặt): 0.2–0.5 mm
  • Dễ trượt: 0.5–1.0 mm
• Các loại băng có thể chênh lệch đôi chút — hãy đo băng của bạn để có kết quả tốt nhất

🖨 Cài đặt in

• Hướng in: Đặt nằm phẳng (hướng mặc định)
• Supports: ❌ Không cần thiết
• Infill: 10–20%
• Walls: Khuyến nghị 2–3 lớp tường (perimeters)
• Layer Height: 0.2 mm

🧩 Tùy chọn tùy chỉnh

• Số lượng khe (chiều cao ngăn xếp)
• Kích thước băng
• Profile hệ máy có sẵn
• Điều chỉnh độ hở
• Tỷ lệ thu phóng tổng thể

🎮 Hệ máy hỗ trợ

• Nintendo Entertainment System (NES)
• Super Nintendo (SNES)
• Nintendo 64 (N64)
• Sega Genesis (Mega Drive)

💡 Mẹo nhỏ

• Nếu in nhiều khe, hãy cân nhắc tăng infill hoặc số lượng tường để đảm bảo độ chắc chắn
• Đối với các phiên bản quá cao, bạn có thể cần tách mô hình ra để in
• Khuyên dùng nhựa PETG nếu muốn độ bền và độ dẻo dai cao hơn

📦 File đi kèm

• Mã nguồn OpenSCAD (.scad)
• File mẫu STL

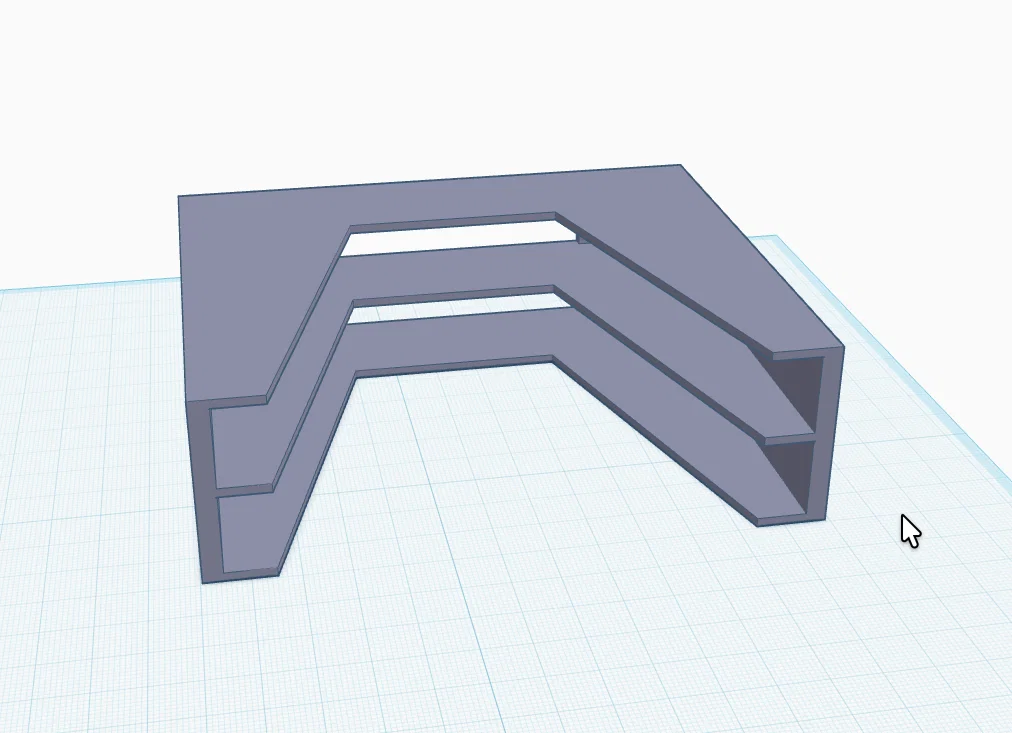

🧠 Ghi chú thiết kế Mô hình này được tạo từ cấu trúc lưới đặc và chuyển đổi sang quy trình tham số OpenSCAD, cho phép tạo lại các khe cắm liên tục trong khi vẫn giữ nguyên cấu trúc vỏ ban đầu.
