Hadley GOTO Mount (Đang phát triển - WIP)

Dự án này vẫn đang trong quá trình hoàn thiện (WIP). Hệ thống GOTO vẫn đang được phát triển nên thiết kế có thể sẽ còn thay đổi.

Tôi muốn chia sẻ các tệp cơ bản để bạn bè có thể tải về, vì vậy tôi quyết định công khai nó cho mọi người. Tôi đã thêm các bộ phận in 3D cho GOTO. Tuy nhiên, danh sách vật tư (BOM) cho linh kiện điện tử và bộ phận in chưa được cập nhật vì chúng vẫn có thể thay đổi. Hiện tại, bạn sẽ cần tự tìm hiểu cách lắp đặt.

Sau khi thử qua nhiều loại chân đế (mount), tôi nhận thấy chúng hoặc là khó tùy chỉnh cho GOTO, hoặc là không đủ chắc chắn. Vì vậy, tôi tự thiết kế bộ khung của riêng mình với tiêu chí linh hoạt và dễ tùy biến.

Chân đế này sử dụng nhôm định hình 2020, giúp việc gắn thêm phụ kiện nâng cấp, thay đổi linh kiện và điều chỉnh cho phù hợp với thiết lập cá nhân của bạn trở nên dễ dàng hơn.

Đây là dự án thiết kế CAD lớn đầu tiên của tôi và tôi đã học hỏi được rất nhiều. Mọi người cứ thoải mái sửa đổi và cải tiến các bộ phận cho phù hợp với nhu cầu của mình nhé! Nhưng làm ơn hãy đính kèm tệp STEP nếu bạn có đăng tải các phiên bản cải tiến đó.

Danh sách vật tư (BOM):

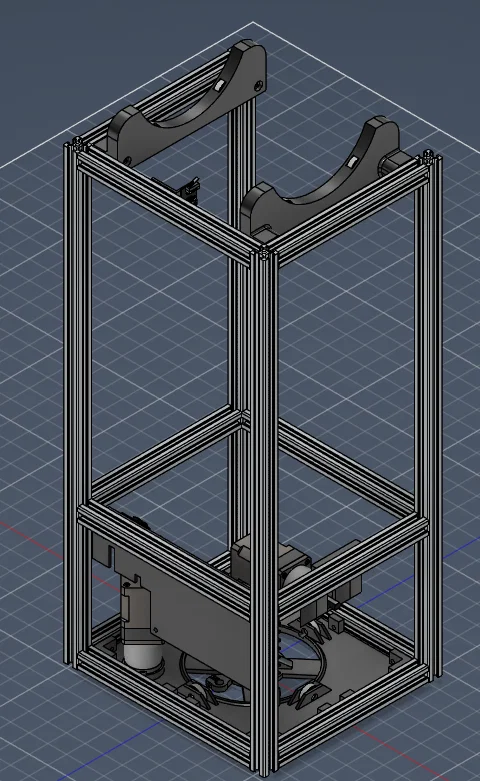

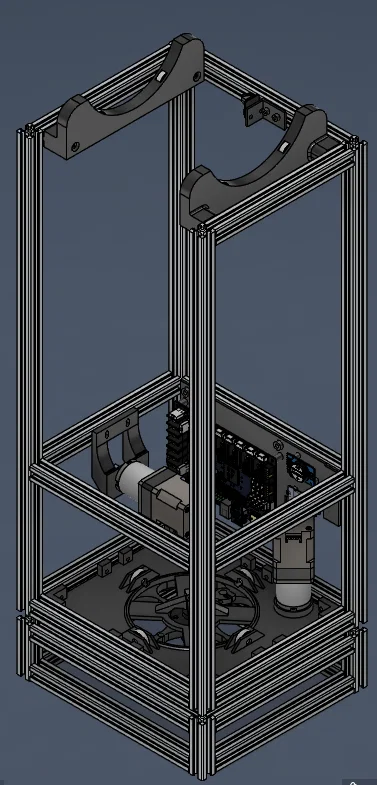

Rocker Box

• Nhôm định hình 2020
  • 4 thanh 600mm (Hoặc kích thước khác tùy ý. Lưu ý đảm bảo kính thiên văn của bạn vừa vặn)
  • 5 thanh 230mm
  • 6 thanh 200mm
• 24x Ke góc âm L-Type
• 28x Ốc M4x12mm
• 8x Vòng bi 608Zzz
• 1x RockerBox-AZ-Plate.stl

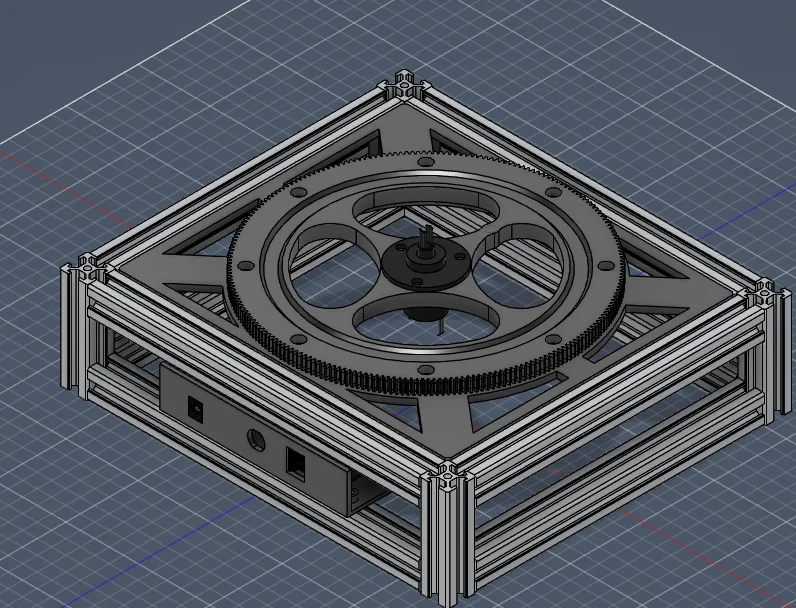

Connector Box

• Nhôm định hình 2020
  • 4 thanh 70mm (Hoặc kích thước tùy ý)
  • 4 thanh 239mm
  • 4 thanh 200mm
• 16x Ke góc âm L-Type
• 14x Ốc M4x12mm
• 1x ConnectorBox-AZ-TopPlate.stl
• 1x AZ-BIG-Gear.stl

Cập nhật:

03/05/2026:

• Thay bánh răng lớn bằng bánh răng đai (BIG belt gear): (Giảm độ rơ do bánh răng thẳng gây ra; hệ thống dây đai giúp chuyển động mượt mà và chính xác hơn)
• Thay thế thành phần rocker: (Phiên bản trước sử dụng thiết kế cũ với cấu hình ốc vít không chính xác)
• Thiết kế lại hoàn toàn mâm xoay AZ: (Thay thế thiết kế tạm thời bị lỏng lẻo trước đó; di chuyển motor bước ra mép để tránh bị cấn puli dây đai)
