Giá đỡ đa năng (Universal) cho Steinberg UR

Hãy thử ghé qua đường link này và cân nhắc in mẫu đó thay vì mẫu này nhé! Nhìn có vẻ chắc chắn hơn đó!

Hier hat jemand ein besseres und stabiler erscheinendes Modell erzeugt. Folgen Sie dem Link!

Mô tả gốc:

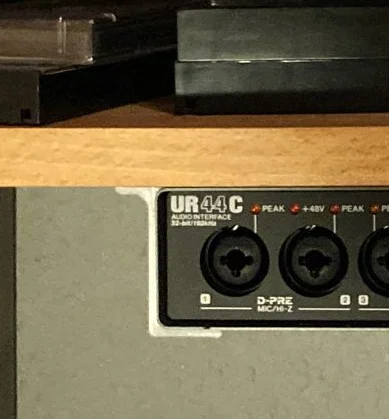

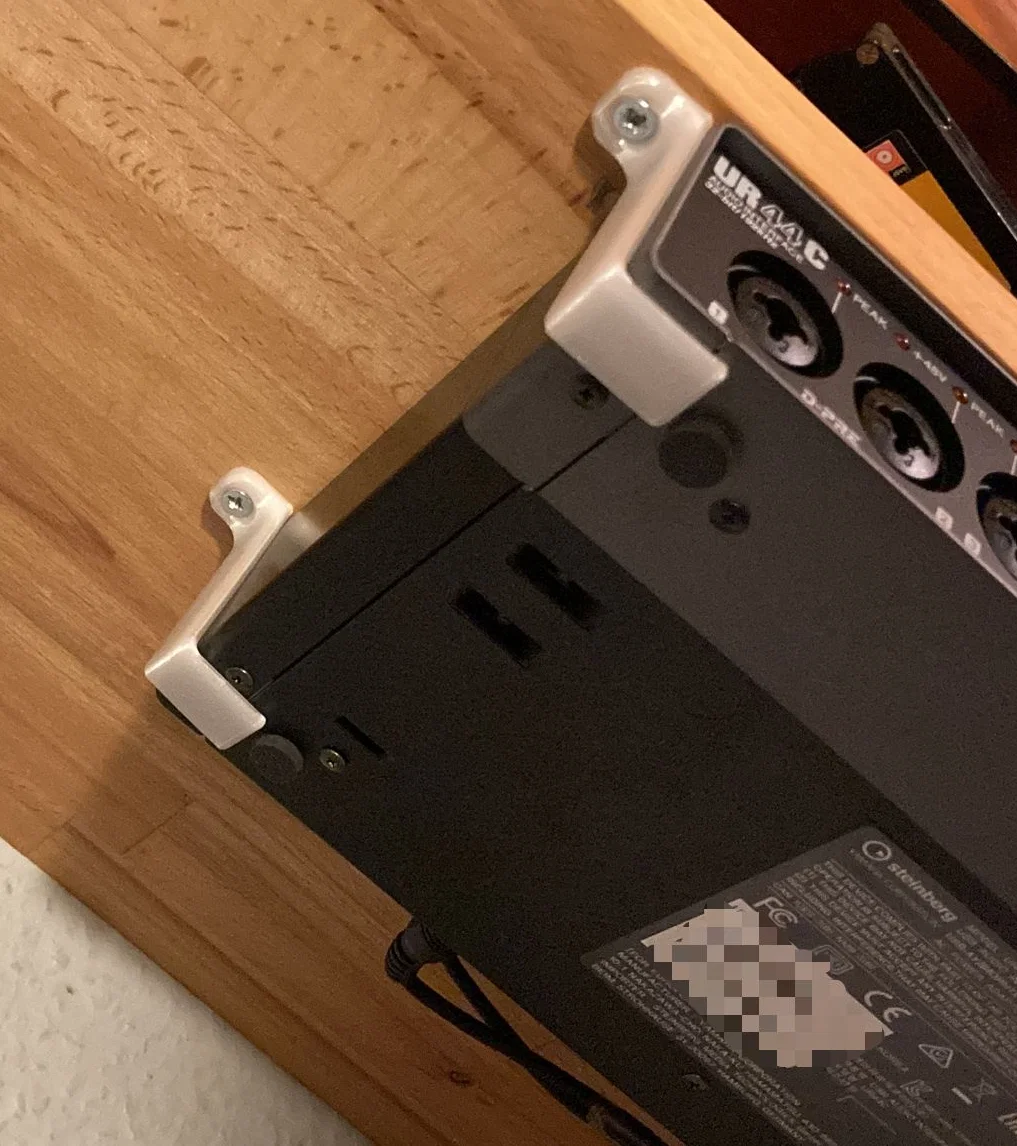

Mình thiết kế giá đỡ này trên FreeCAD để các bạn có thể gắn soundcard Steinberg UR của mình dưới gầm bàn. Bạn sẽ cần tổng cộng bốn cái giá đỡ.

Thông tin: Cái giá đỡ (bracket) này không liên quan gì đến ký hiệu Bra-ket (Dirac notation) trong vật lý đâu nha.

Đối với dòng Steinberg UR44C, khoảng cách ngang giữa các lỗ khoan trên giá đỡ đối diện đo được là 270 mm. Với các dòng interface khác thuộc series UR, chiều cao của vỏ thiết bị có lẽ cũng giữ nguyên ở mức 44.5 mm. Đường kính lỗ là 5 mm. Lưu ý đừng siết vít quá chặt kẻo làm nứt giá đỡ nha (đùa chút thôi đó).

Nếu in bằng nhựa PETG, giá đỡ sẽ có độ đàn hồi đủ tốt để bạn trượt thiết bị ra vào dưới gầm bàn. Tuy nhiên, vì khe hở dưới gầm bàn rất khít, nên lớp vỏ thiết bị có thể bị trầy xước nếu bạn thường xuyên tháo lắp.

Cách lắp đặt:

• Dùng một ít băng keo (băng keo điện càng tốt) để cố định tạm giá đỡ vào thiết bị, sau đó đưa thiết bị vào vị trí dưới bàn/tấm gỗ để gắn.
• Nhờ người hỗ trợ giữ hoặc dùng kẹp để giữ cố định.
• Đánh dấu vị trí các lỗ vít để khoan.

Hãy cân nhắc rủi ro khi sử dụng mẫu này nhé :) Đảm bảo rằng bạn không làm hỏng mặt bàn khi khoan từ phía dưới lên. Nhớ cẩn thận kẻo thiết bị rơi trúng chân, đau lắm đó :)
