Cút nối ống nước cho bộ lọc hồ cá Oase FiltoClear

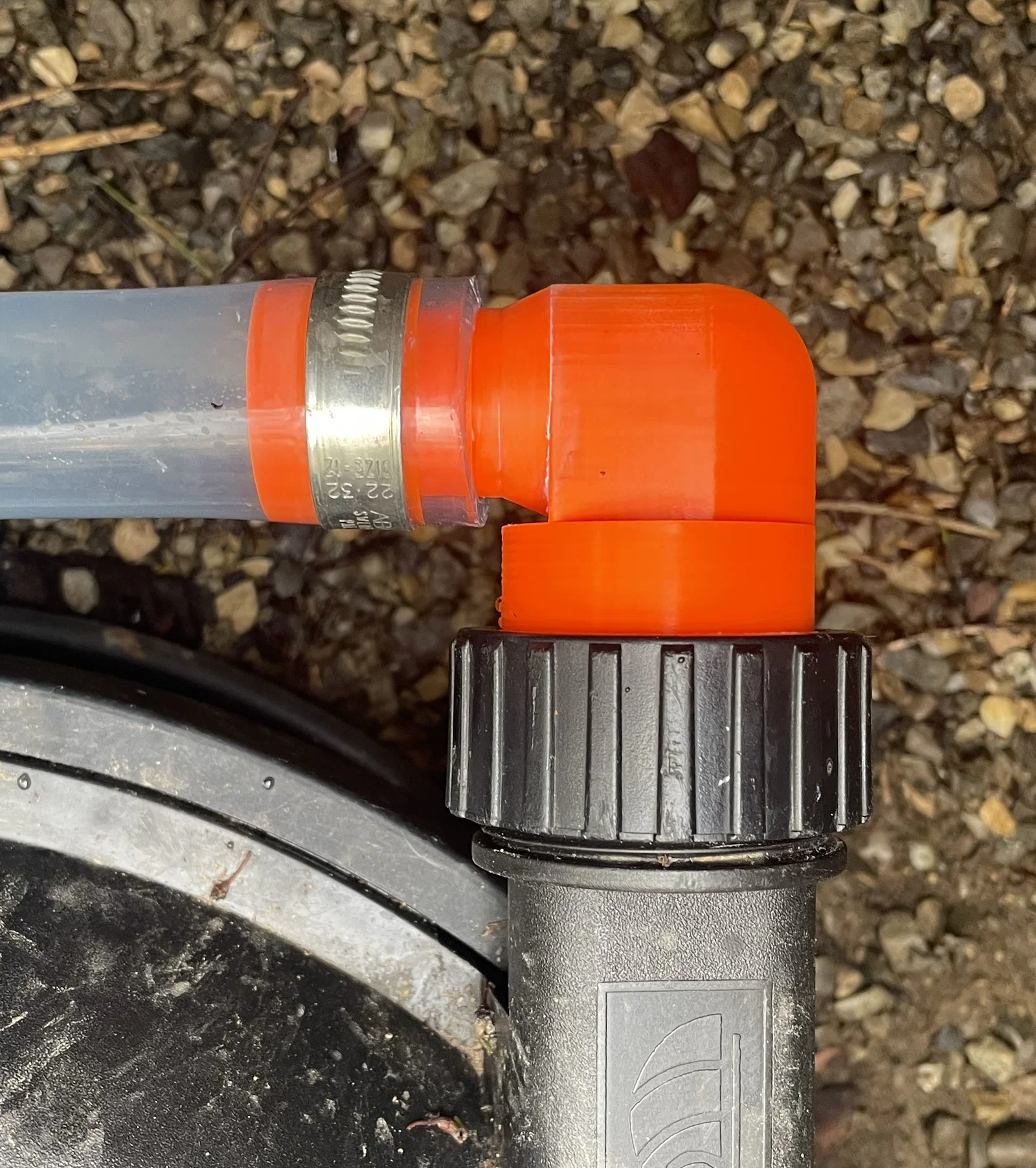

Do không gian bị hạn chế, mình đã thiết kế và in một cút nối ống nước (elbow hose tail) dành cho các sản phẩm Oase FiltoClear 3000-15000. Mình đã thử nghiệm trên model FiltoClear 3000 và theo thông tin mình tìm hiểu được, nó cũng sẽ tương thích với các dòng FiltoClear khác.

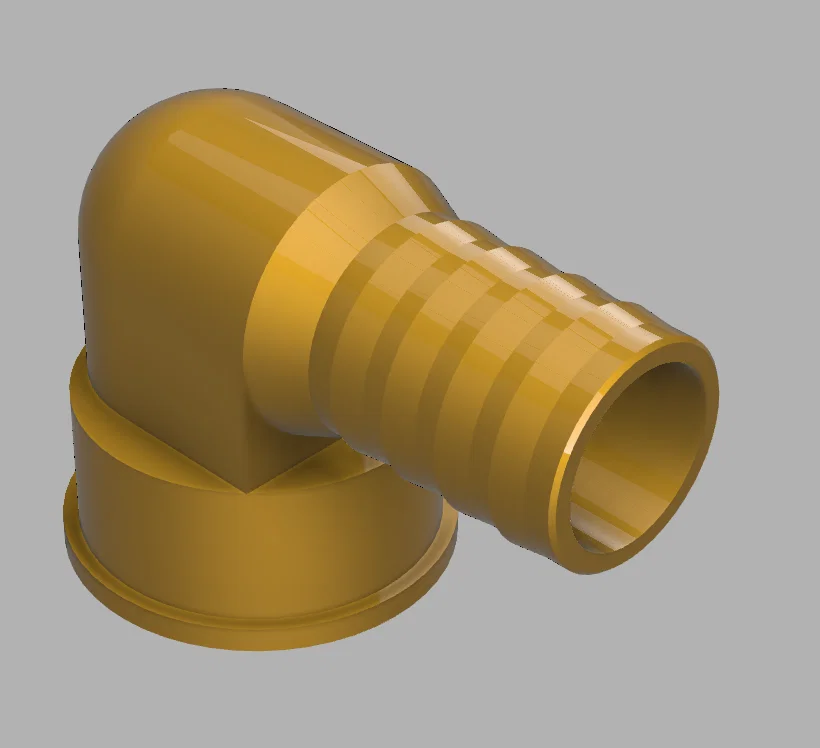

Mô hình này gồm hai phần:

• FilterPart: Gắn vào bộ lọc. Bạn cần lồng đai ốc (hosetail nut) vào trước khi vặn HosePart vào.
• HosePart: Được thiết kế cho loại ống có đường kính trong 1 inch (25 mm).

Hướng dẫn in:

Mình đã làm theo hướng dẫn trong bài viết này để đảm bảo bản in kín nước.

Xử lý sau in:

• Bạn có thể dùng dao bén để vặn HosePart vào FilterPart cho khớp.
• Nên dùng thêm keo silicon để đảm bảo mối nối được kín nước hoàn toàn.

Thông số in:

Máy in: Prusa MK4S Chất liệu: PETG Prusament Orange Đầu phun (Nozzle): 0.4 mm Độ cao lớp in (Layer Height): 0.15 mm Supports: Nên dùng support cho phần ren Perimeters: 5 Lớp đặc (Solid layers): Trên: 8; Dưới: 7 Infill: 50% Nhiệt độ đầu phun: Lớp đầu: 250°C, các lớp sau: 260°C (cao hơn preset 10°C) Extrusion multiplier: 1.1 (cao hơn preset 10%)
