Giá đỡ màn hình Raspberry Pi

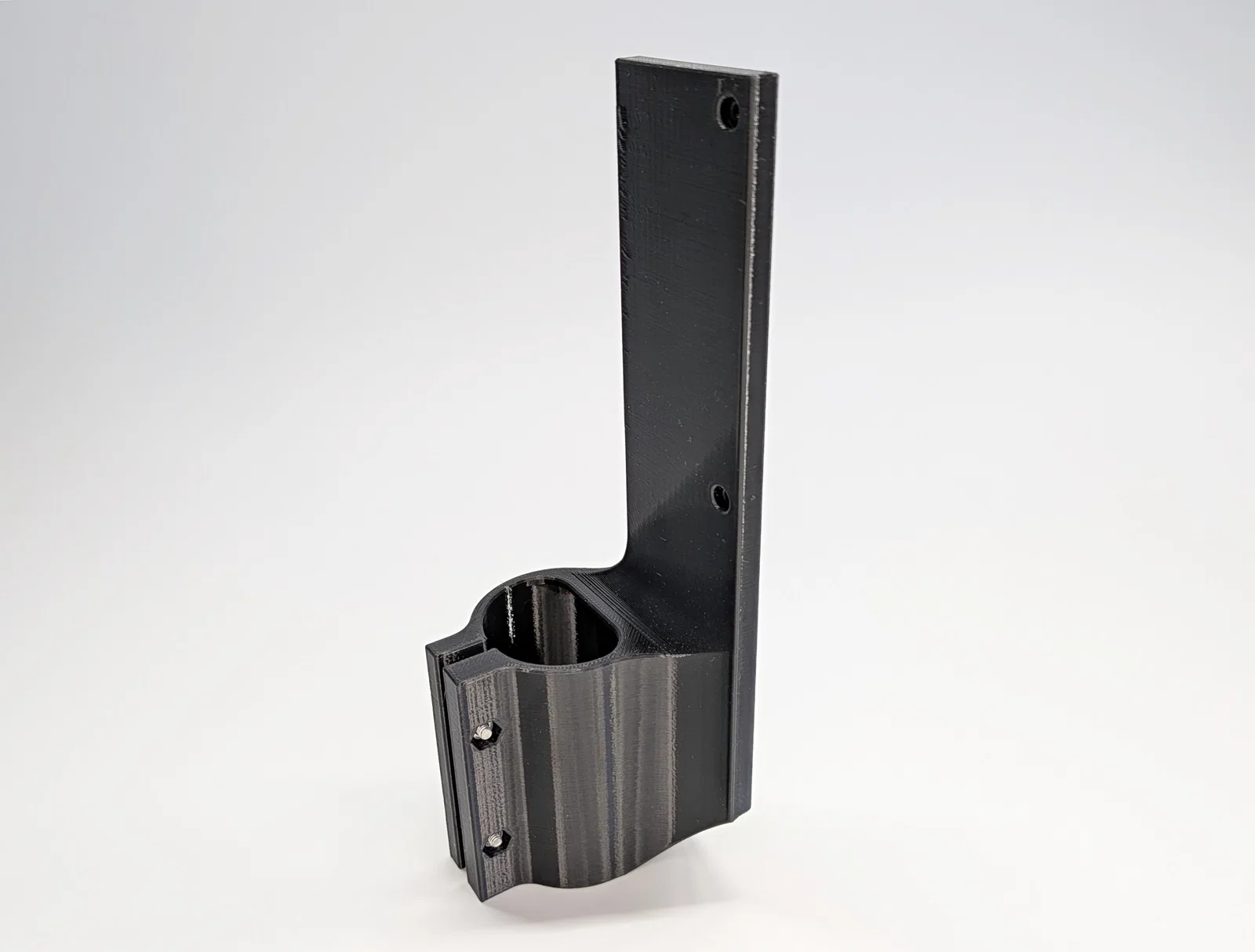

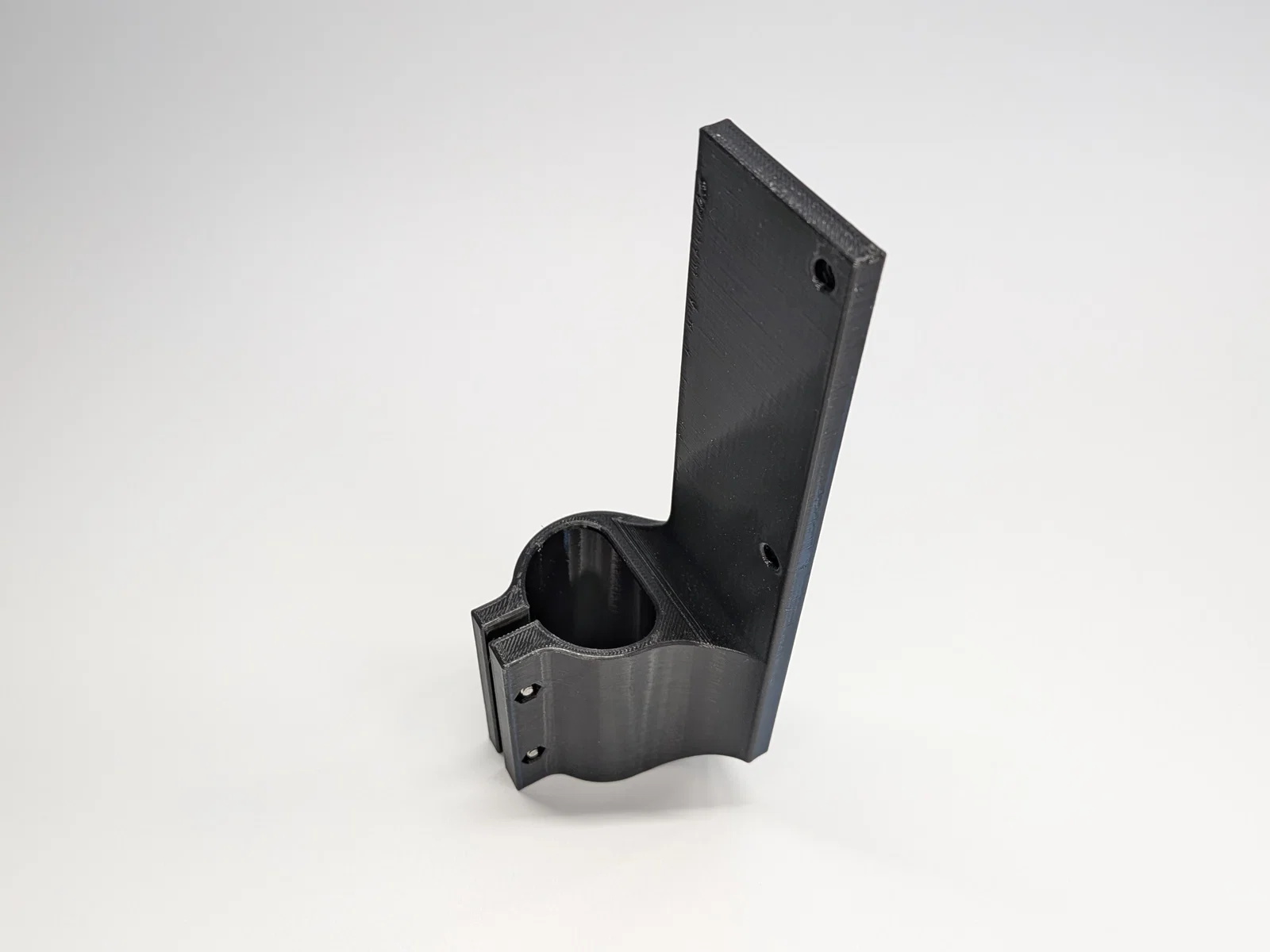

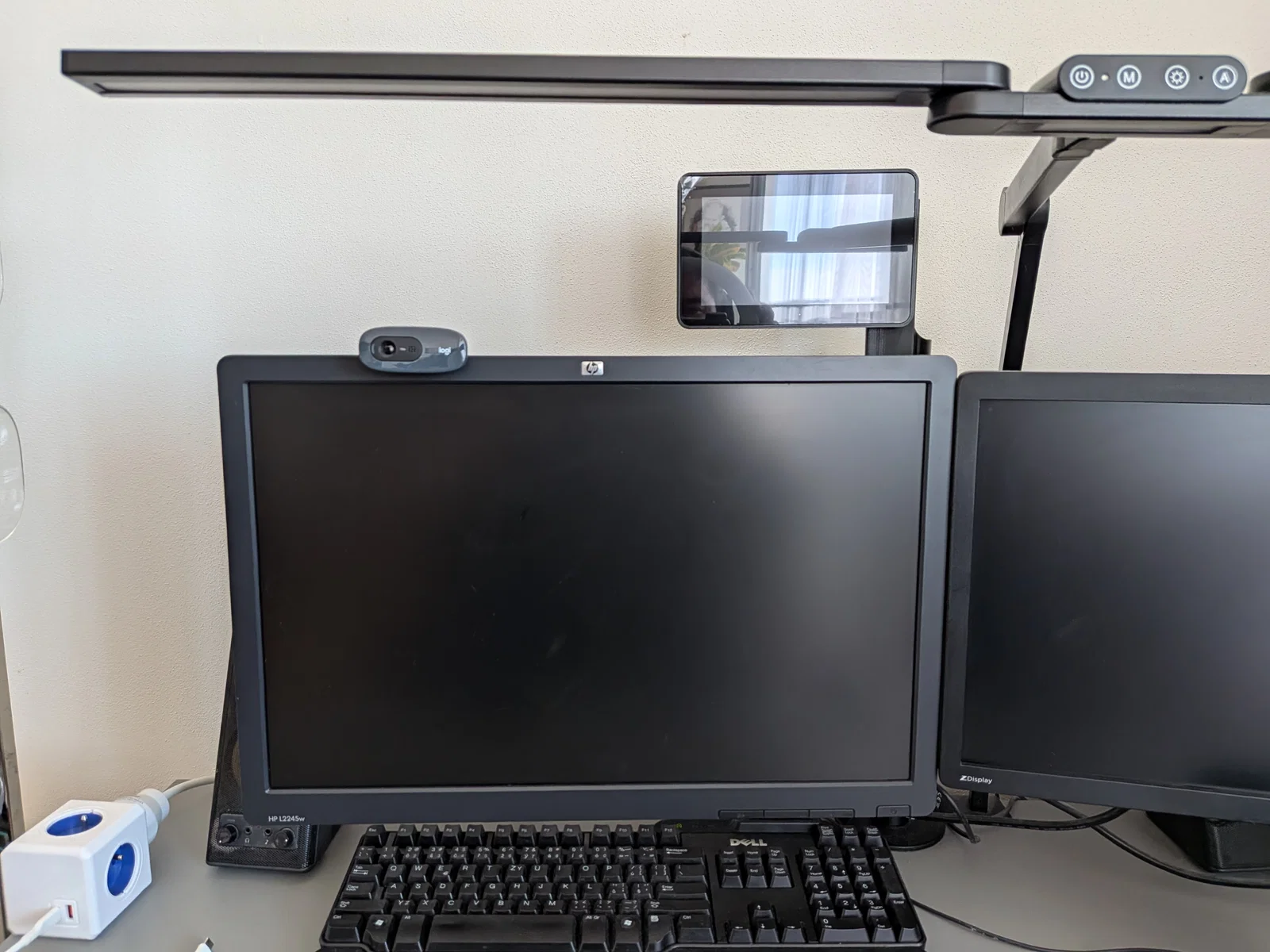

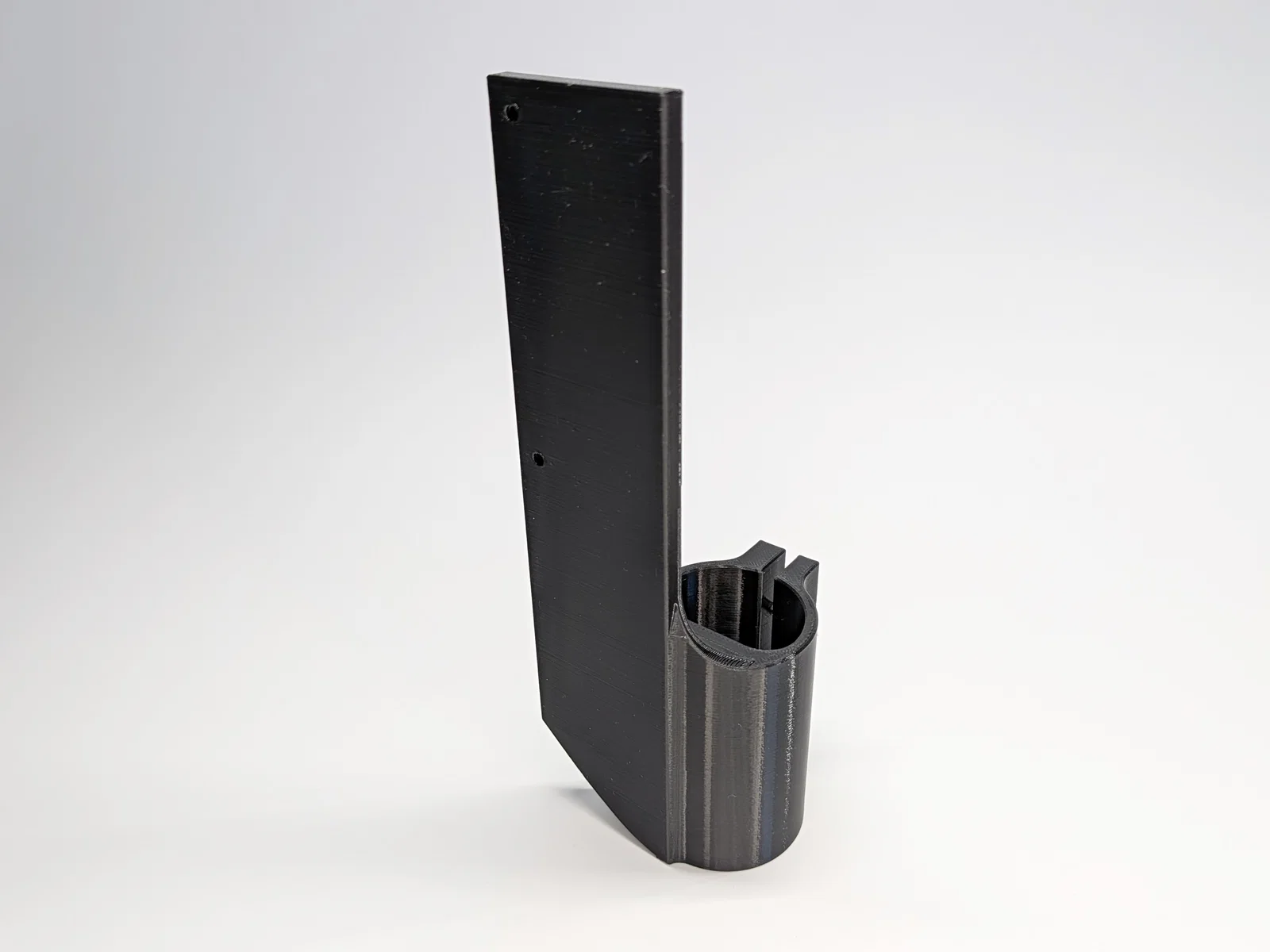

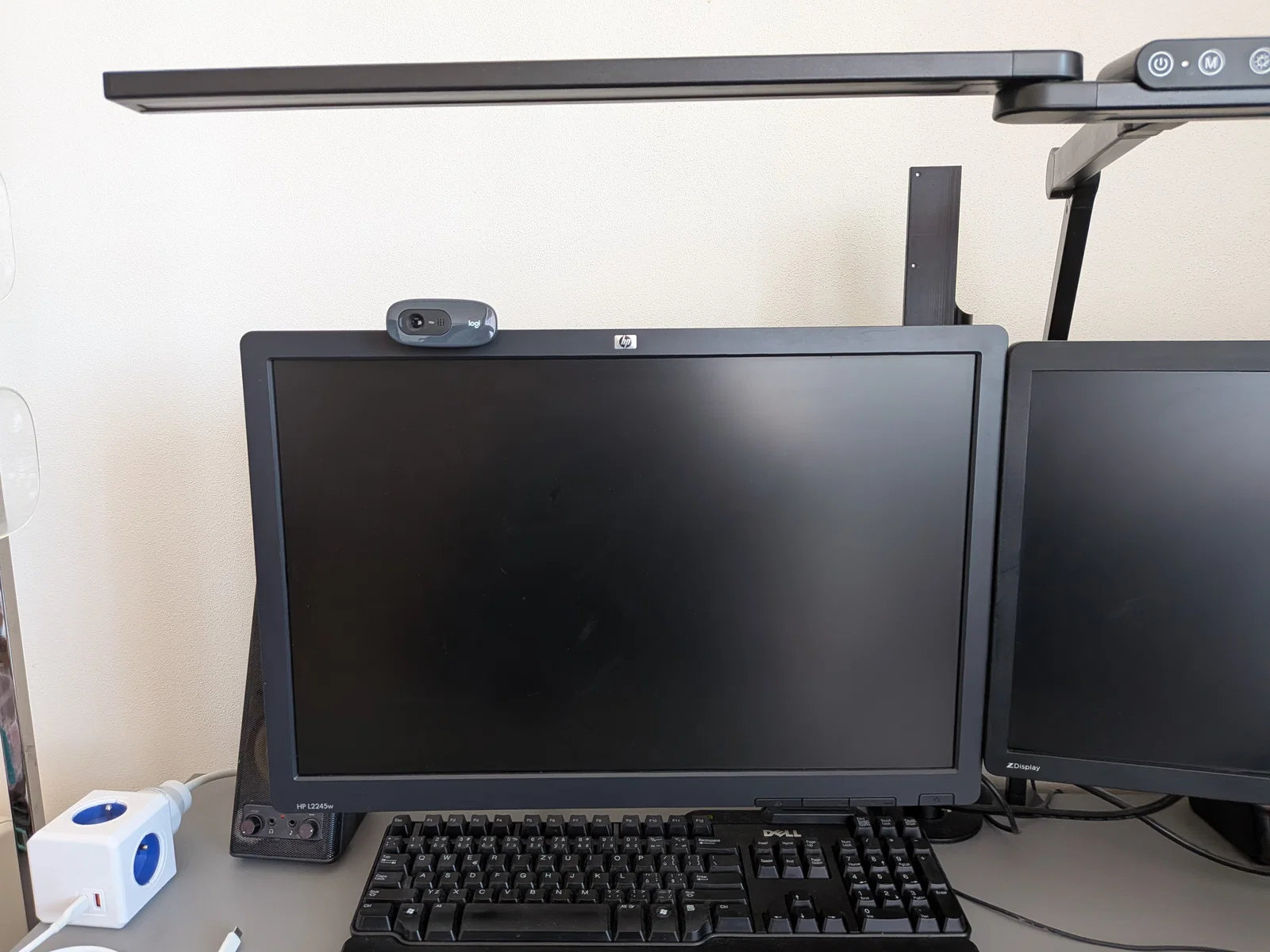

Tôi rất ấn tượng với mẫu Raspberry Pi Touch Display 2 nên đã quyết định không chỉ in mà còn cải tiến nó, mở rộng tính hữu dụng bằng một bộ chuyển đổi được thiết kế để gắn nó vào giá đỡ màn hình tiêu chuẩn.

Hướng dẫn in:

• Chất liệu: PETG
• Độ cao lớp in (Layer): 0,2 mm
• Tường (Perimeters): 2
• Độ lấp đầy (Infill): 15%
• Hỗ trợ (Supports): Khuyên dùng
• Brim: Không cần

Mô hình này yêu cầu một số cài đặt đặc biệt, thông tin chi tiết có trong tệp 3MF đính kèm.

Danh sách linh kiện:

• Bộ phận in [x1]
• Ốc M2,5x12 [x2] - Gắn màn hình vào bộ chuyển đổi
• Ốc M3x14 [x2] - Gắn vào giá đỡ màn hình
• Đai ốc M3 [x2]

Hướng dẫn lắp ráp:

Nếu bạn cần tùy chỉnh mô hình cho giá đỡ màn hình cụ thể của mình, bạn có thể thực hiện dễ dàng bằng cách sửa đổi biến "stand_dia". Đường link nằm ở phía dưới.

Tùy chỉnh:

Nếu bạn muốn chỉnh sửa mô hình, tôi có đính kèm tệp STEP và đường link đến OnShape của tôi.

OnShape Link

Bạn có thể dễ dàng sửa đổi mô hình bằng cách thay đổi các biến số.

Phiên bản mô hình hiện tại:

V02

Lưu ý:

Đừng quên để lại bình luận và đánh giá nhé. Tôi rất trân trọng mọi ý kiến đóng góp – điều đó giúp tôi cải thiện và khắc phục những hạn chế của mô hình. Cảm ơn các bạn rất nhiều!

Hiện thực hóa tầm nhìn, in ra thực tế!
