Bộ dẫn sợi nhựa Clockwork2 (Filament Feeders) cho máy in 3D

Nếu anh em đang sử dụng hệ thống máy in 3D và muốn tối ưu hóa việc dẫn sợi nhựa (filament) một cách chuyên nghiệp, thì đây chính là giải pháp mà anh em đang tìm kiếm. Dự án này tận dụng thiết kế của bộ truyền động Clockwork2 (CW2) nổi tiếng, nhưng đã được cải tiến để biến thành các bộ dẫn sợi nhựa cố định cực kỳ tiện lợi. Bằng cách lắp thêm đầu nối ECAS04 ở phía dưới, anh em có thể dễ dàng quản lý đường đi của sợi nhựa từ cuộn vào máy in, giảm thiểu tình trạng rối dây hoặc xoắn sợi khi đang in các dự án dài ngày.

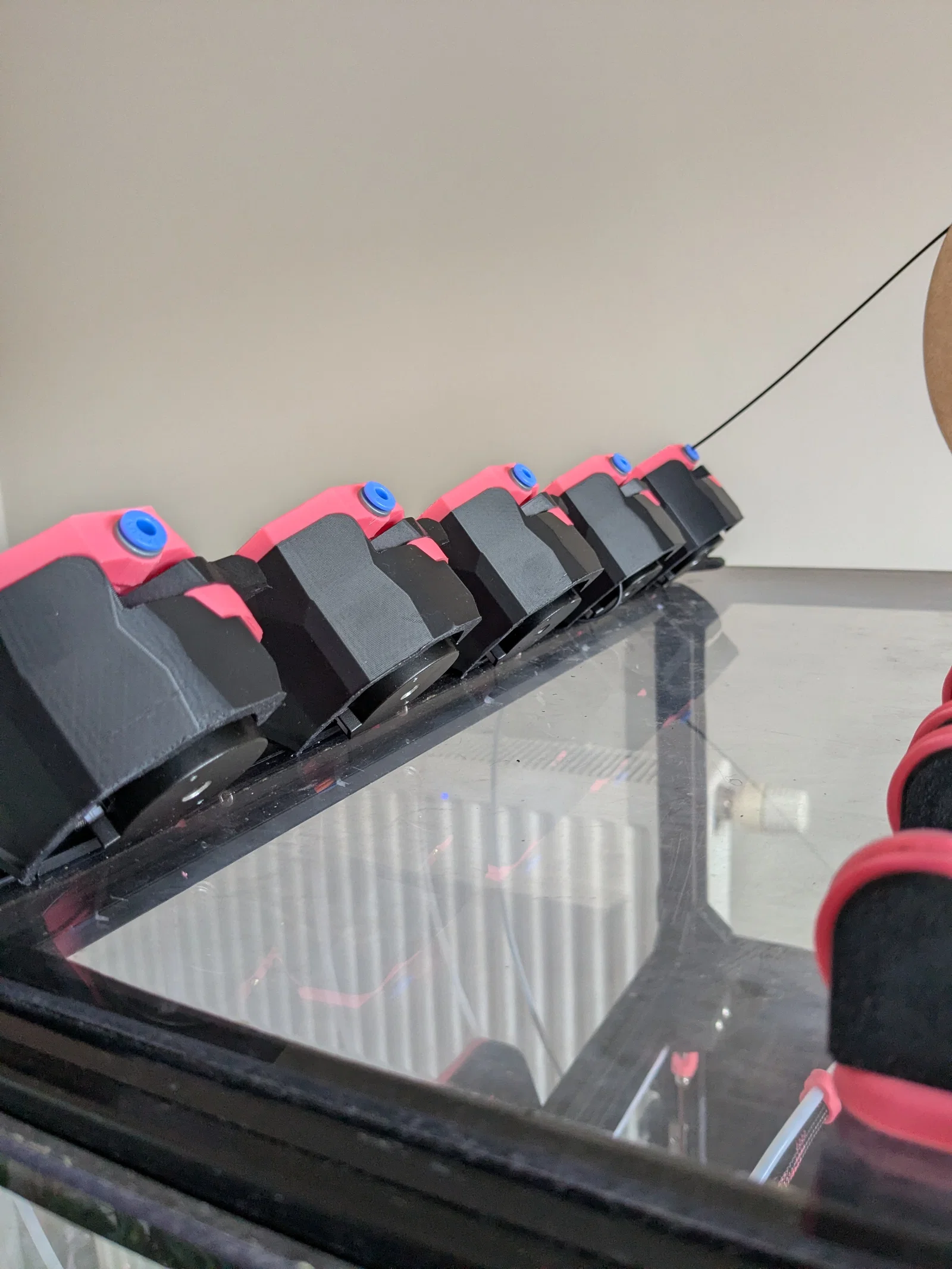

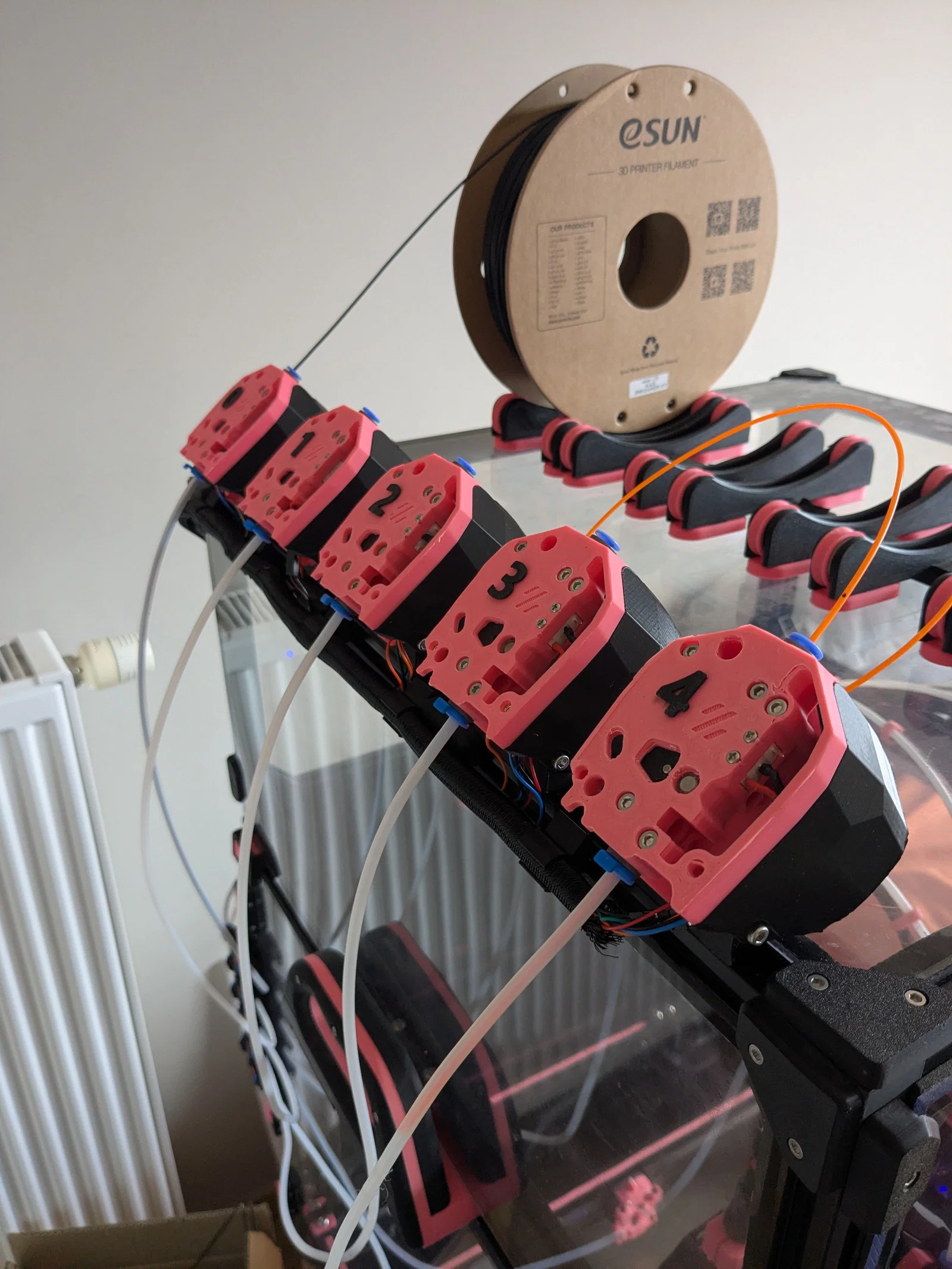

Điểm hay của thiết kế này là khả năng tùy biến và lắp đặt cực kỳ linh hoạt. Anh em có thể in ra nhiều module và gắn chúng nối tiếp nhau trên thanh nhôm profile ở phía trên khung máy in. Điều này giúp tạo ra một hệ thống dẫn sợi ngăn nắp, đặc biệt hữu ích cho những ai đang vận hành hệ thống in nhiều màu hoặc sử dụng nhiều cuộn nhựa cùng một lúc. Các sợi nhựa được dẫn qua đường ống Bowden giúp quá trình nạp liệu diễn ra trơn tru, ổn định và giảm tải áp lực cho bộ đùn chính trên đầu in.

Dưới đây là một số lưu ý và tính năng nổi bật để anh em tận dụng tối đa bộ dẫn sợi này:

  • Tận dụng thiết kế CW2: Sử dụng các chi tiết cơ khí của CW2 để đảm bảo độ bền và sự ổn định cao.
  • Cổng kết nối ECAS04: Được thiết kế để gắn vừa khít đầu nối nhanh ECAS04 ở đáy, giúp cố định đường ống dẫn sợi nhựa một cách chắc chắn.

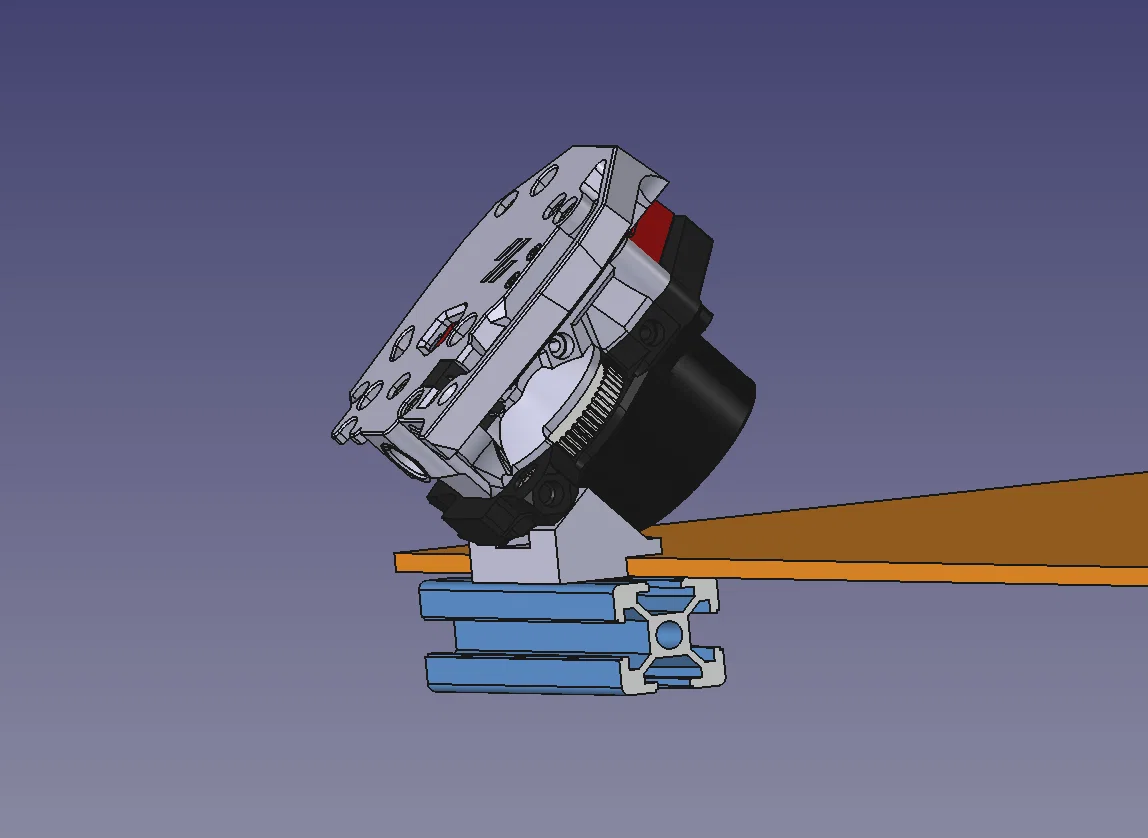

  • Gắn lắp dễ dàng: Sử dụng hệ thống giá đỡ (bracket) đi kèm để cố định bộ dẫn trực tiếp lên thanh nhôm profile của máy in.
  • Quản lý dây cáp: Nên kết hợp thêm các kẹp dây (cable clips) để gom gọn các bó dây dẫn từ bộ dẫn vào hệ thống cáp chính, giúp máy in nhìn chuyên nghiệp và gọn gàng hơn.
  • Khuyên dùng vật liệu in: Nên dùng nhựa PETG hoặc ABS để đảm bảo độ cứng vững và chịu nhiệt tốt cho các bộ phận này.
  • Cấu trúc lớp in: Hãy in với độ phân giải khoảng 0.2mm và điền đầy (infill) khoảng 40% để đạt được sự chắc chắn cần thiết khi chịu lực kéo của sợi nhựa.

Tổng kết lại, đây là một nâng cấp nhỏ nhưng mang lại hiệu quả rất lớn cho những ai yêu thích sự gọn gàng và muốn máy in 3D của mình vận hành ổn định hơn. Việc tự in các bộ dẫn sợi nhựa này không chỉ tiết kiệm chi phí mà còn giúp anh em tùy chỉnh vị trí lắp đặt sao cho phù hợp nhất với không gian làm việc của mình.

Coi thêm Ẩn bớt

Thông số in

Định dạng
fcstdstepstl
Số file mô hình
8
Tổng dung lượng
15,2 MB
File lớn nhất
11,1 MB
