Ngàm kẹp ArcaSwiss tự in 3D cho chân máy ảnh và thiết bị

Ngàm chuyển đổi ArcaSwiss cho chân đế và máy ảnh

Nếu bạn là một người đam mê nhiếp ảnh hoặc thường xuyên làm việc với các thiết bị quay phim, việc sở hữu một hệ thống kẹp ArcaSwiss chắc chắn là điều không thể thiếu. Mẫu in 3D này cung cấp một giải pháp tự chế thông minh giúp bạn tạo ra một ngàm chuyển đổi (clamp) tương thích với các loại đế tháo nhanh (quick release plate) chuẩn ArcaSwiss. Thiết kế này cực kỳ hữu ích khi bạn muốn tự tay tùy chỉnh một giá đỡ, bàn chụp sản phẩm hoặc thiết bị hỗ trợ quay phim mà không cần tốn quá nhiều chi phí để mua các phụ kiện kim loại đắt đỏ.

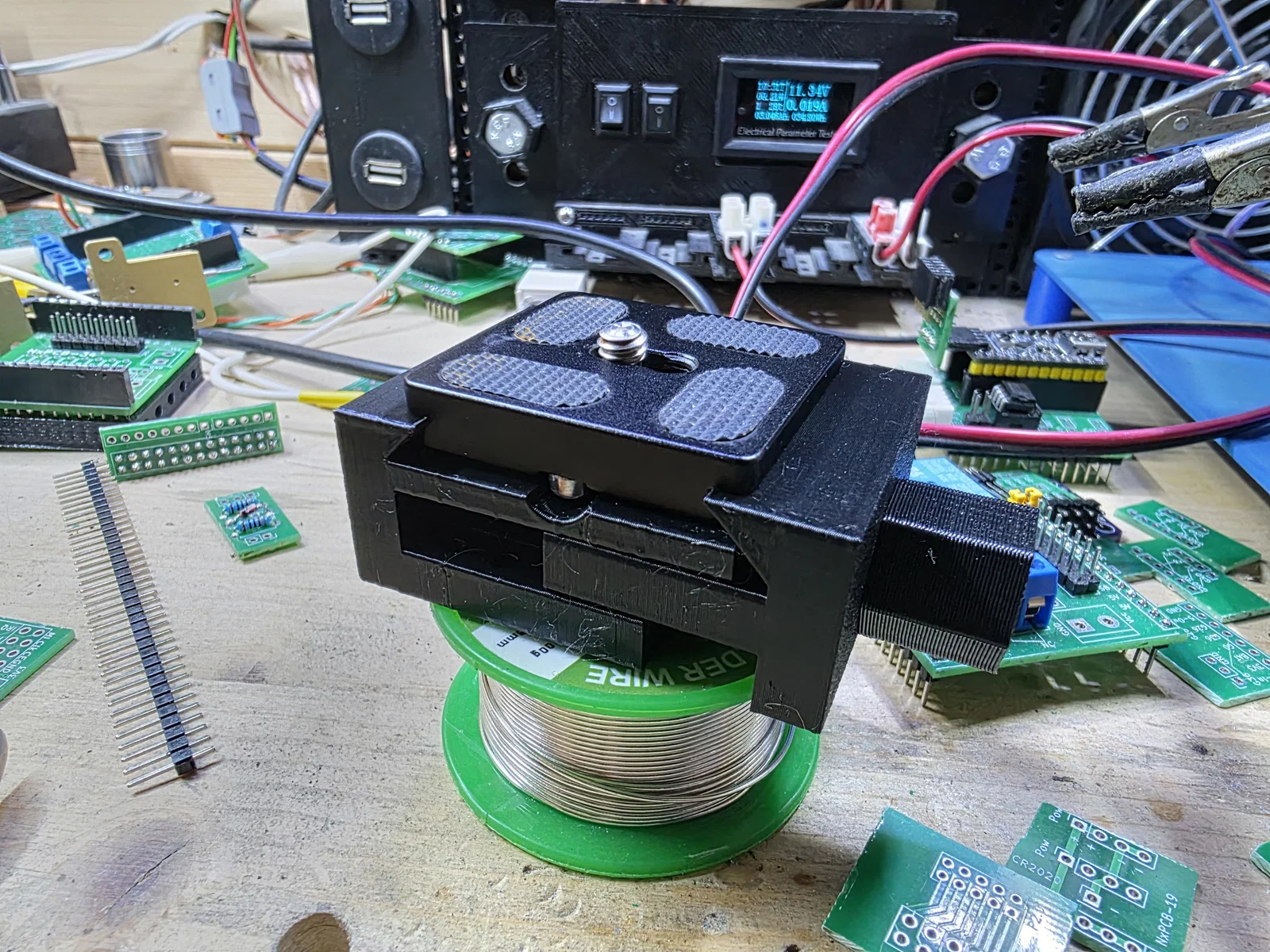

Sản phẩm sau khi in sẽ là một bộ phận cơ khí hoạt động hiệu quả, cho phép bạn cố định máy ảnh một cách chắc chắn và an toàn vào nhiều loại thiết bị khác nhau. Bạn có thể sử dụng ngàm này để gắn máy ảnh lên chân tripod tự chế, các thanh trượt (slider) hoặc thậm chí là gắn vào các mô-đun thiết bị điện tử trong phòng làm việc của mình. Cơ chế kẹp được tối ưu hóa để đảm bảo độ bám tốt, hạn chế tối đa tình trạng trượt hay lỏng lẻo khi đang sử dụng.

Để hoàn thiện mẫu in này, bạn cần chuẩn bị thêm một vài linh kiện kim loại bên ngoài để đảm bảo độ cứng cáp và khả năng chịu lực:

• Bulông M8x40: Đây là phần trục chính để cố định và tạo lực siết.
• Đai ốc M8: Dùng để vặn chặt và giữ cố định bulông bên trong ngàm.
• Lò xo (chiều dài 15mm, đường kính trong từ 8,5mm đến 11mm): Thành phần này rất quan trọng để tạo lực đẩy tự động, giúp cơ cấu kẹp luôn ở trạng thái đóng và dễ dàng tháo lắp plate khi cần.
• Khi in, bạn nên chọn vật liệu có độ bền cao như PETG hoặc ABS thay vì PLA thông thường để tăng khả năng chịu nhiệt và chịu lực kéo tốt hơn.
• Thiết lập độ dày tường (wall thickness) từ 3 đến 4 lớp để đảm bảo phần khung không bị gãy dưới áp lực của lò xo và lực siết của bu-lông.
• Tận dụng infill từ 30-40% dạng lưới (grid) hoặc gyroid để có độ cứng vững tối ưu mà vẫn tiết kiệm thời gian in.
• Hãy đảm bảo bề mặt tiếp xúc của kẹp được làm mịn để tránh làm trầy xước đế tháo nhanh ArcaSwiss của bạn trong quá trình sử dụng lâu dài.

Đây là một dự án nhỏ nhưng mang lại giá trị sử dụng cực lớn cho những ai yêu thích DIY. Chỉ với một chút công sức in ấn và vài linh kiện nhỏ, bạn đã có ngay một phụ kiện nhiếp ảnh chuyên nghiệp ngay tại bàn làm việc của mình.
