Bộ giảm thanh súng hơi (Air Rifle Suppressor) - dùng cho nỉ hoặc mút

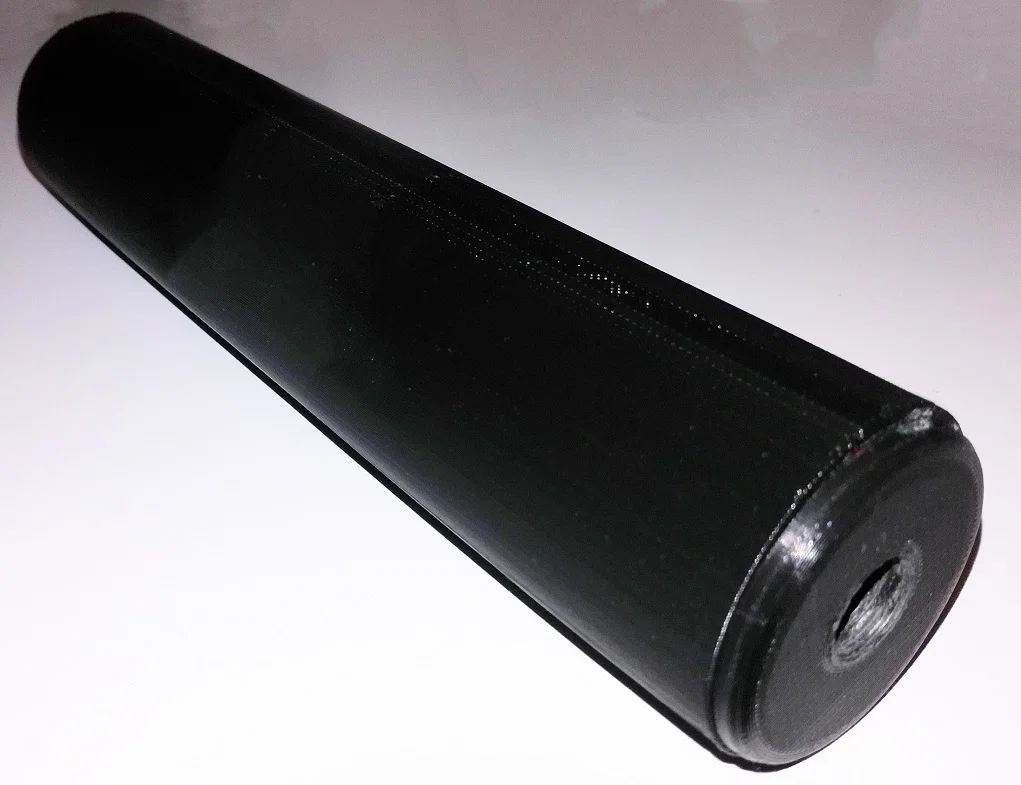

Đây là thiết bị giảm thanh (moderator) cho súng hơi, được thiết kế để sử dụng với nỉ hoặc mút cách âm. Tổng chiều dài 193mm, ống dài 185mm, đường kính ngoài 40mm, đường kính trong 36mm, mỗi nắp đầu ống nhô ra 4mm. Thiết kế này lấy cảm hứng từ nhiều loại phụ kiện aftermarket sử dụng kết cấu tương tự ống cuốn tóc và vật liệu nỉ giảm âm thay vì vách ngăn (baffles), vốn là các thiết kế 3D mà nhiều người thường không chia sẻ file.

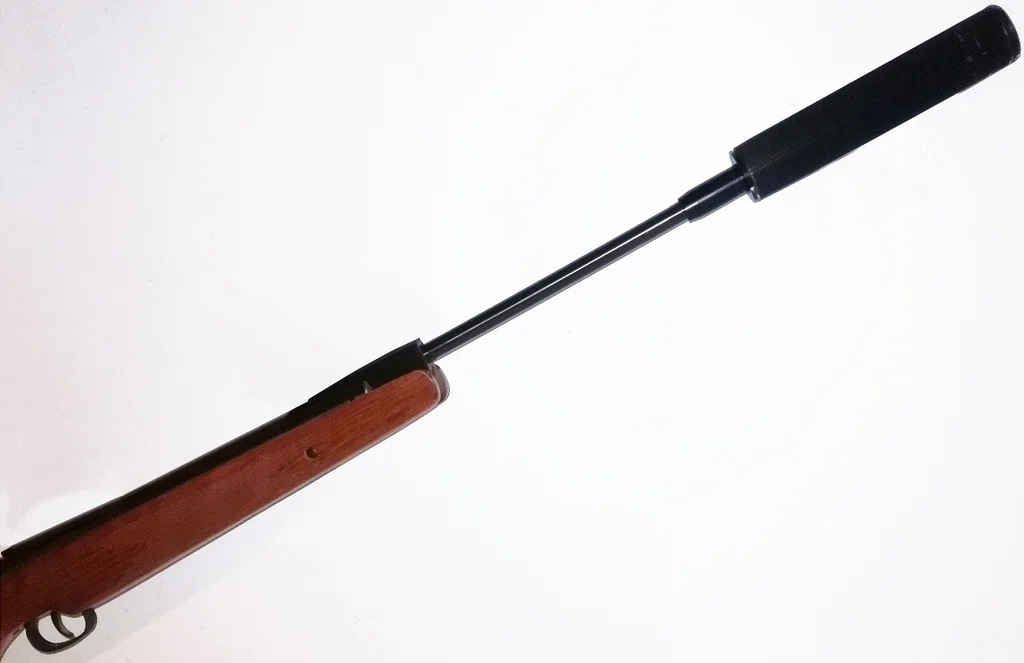

Tại sao lại dùng cái này thay vì vách ngăn truyền thống? Điều này tùy thuộc vào từng loại súng hơi (hoặc súng bắn đạn chì) cụ thể. Trên một số khẩu súng hơi (.177 PCP - Air Arms S200 và súng lẫy .177 - Remington Express), mình thấy thiết bị này cho âm thanh êm hơn so với giảm thanh dùng vách ngăn có cùng chiều dài. Mình đang định thiết kế một bộ giảm thanh hai giai đoạn kết hợp cả hai loại để xem có đạt được hiệu quả tốt nhất không.

Nếu bạn có sẵn ống với đường kính trong 36mm, hãy cắt nó dài 185mm là dùng được luôn. Nếu không, bạn cứ in ống theo file (đường kính ngoài 40mm, dày 2mm, đường kính trong 36mm, dài 185mm). Nên in nằm ngang để tăng độ bền, dù khi in kiểu này ống có thể co lại một chút (9% theo chiều ngang, 1% theo chiều dọc), nên mình đã làm sẵn một bản lớn hơn (Tube_40mm_account_for_shrinkage.stl) đã bù trừ độ co, dùng rất chuẩn.

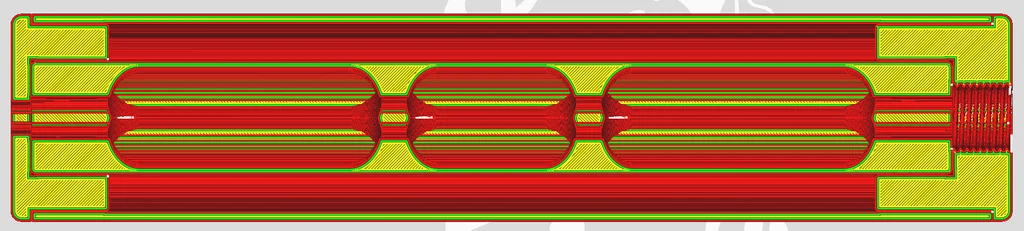

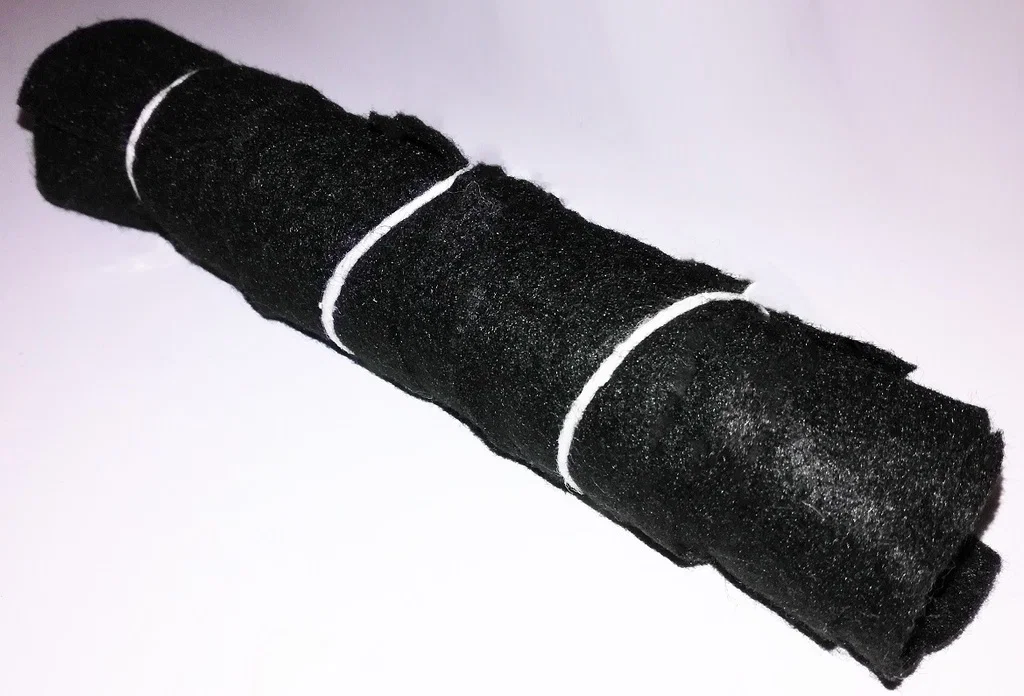

Về vật liệu bọc ống trong sau lớp lưới: bất kỳ loại vật liệu cách âm nào cũng được. Nỉ 3mm giá rẻ, mút cách âm, hay vớ dày cũ đều ổn. Đã có nhiều bài viết về chủ đề này, mình nghĩ chỉ cần vải mềm là đã có kết quả khá tốt rồi.

Đầu ren chuẩn 1/2 20 UNF, là chuẩn chung cho hầu hết các loại súng hơi hiện nay.

Hướng dẫn lắp ráp

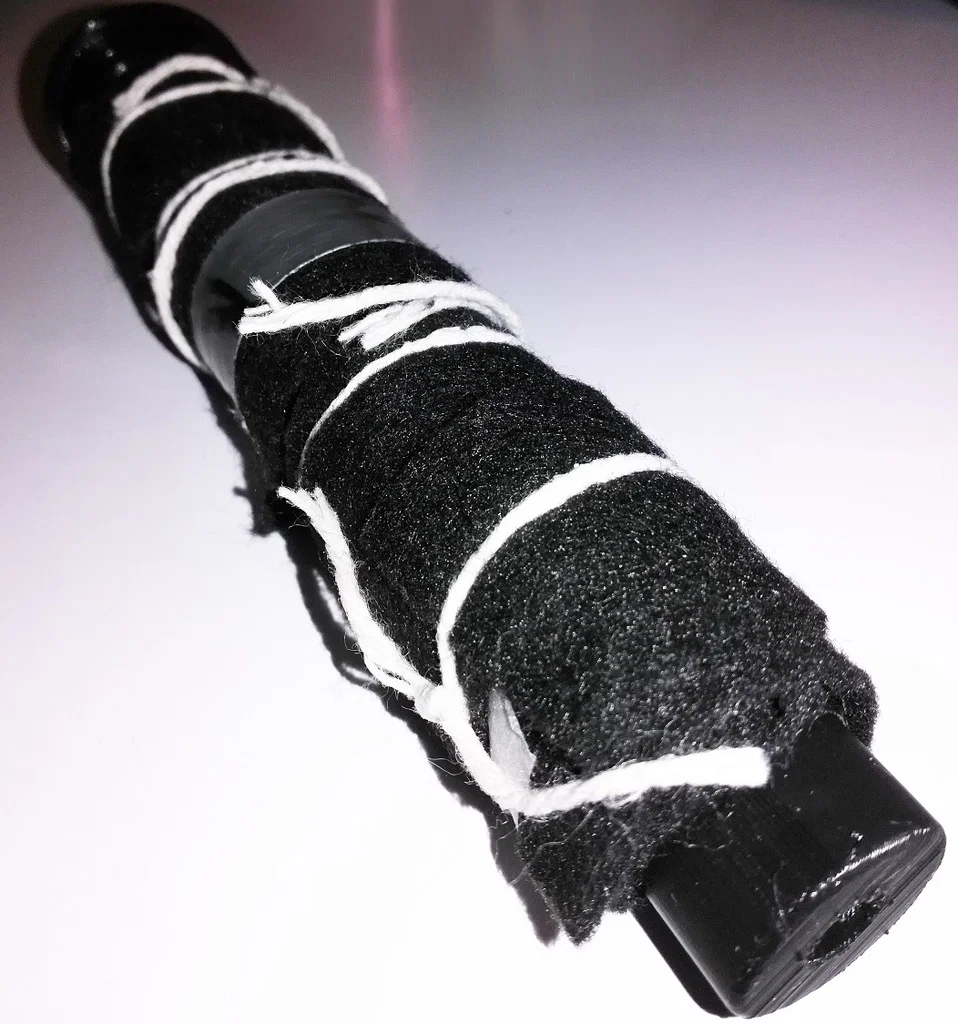

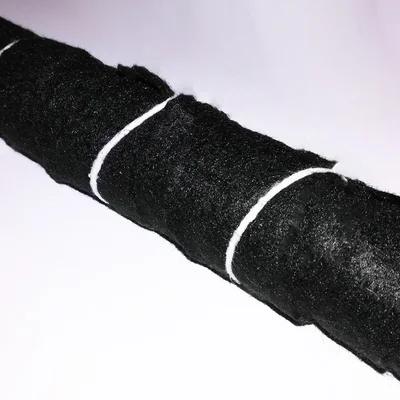

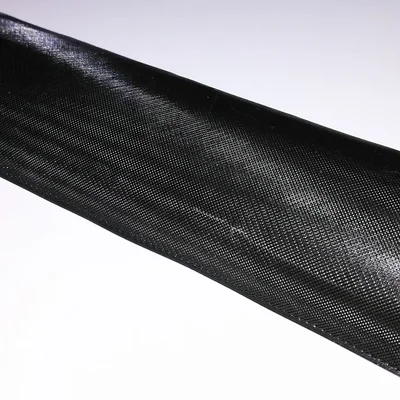

• Bọc chặt lưới xung quanh ống trong rồi buộc hoặc dán cố định. Sau đó bọc vật liệu cách âm ra ngoài, cũng cần cố định lại.
• Lắp vào một trong hai nắp đầu ống, vì khá khít nên cứ dùng lực nếu cần.
• Lồng tất cả vào ống ngoài, có thể dùng thêm keo dán sắt (superglue).

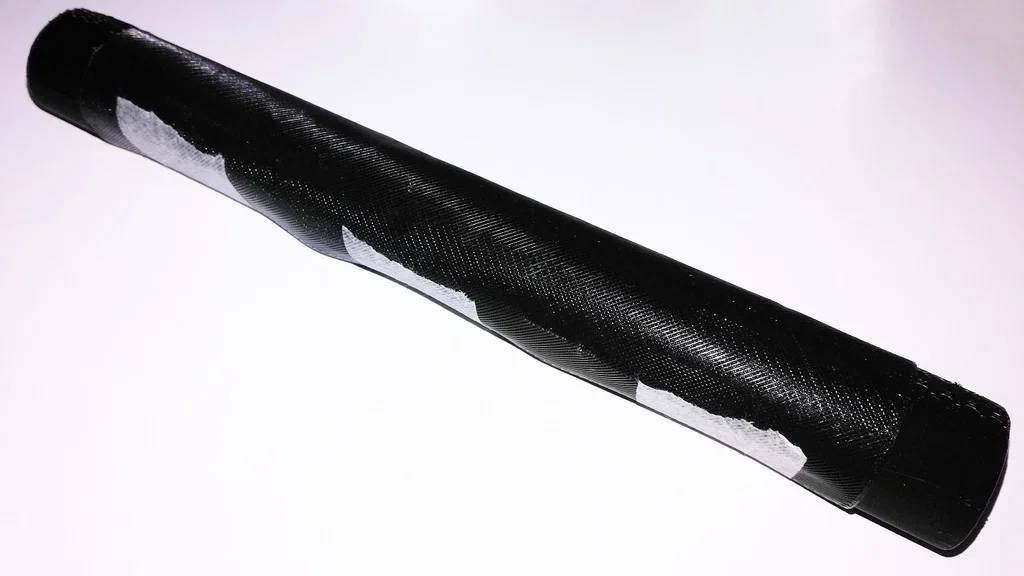

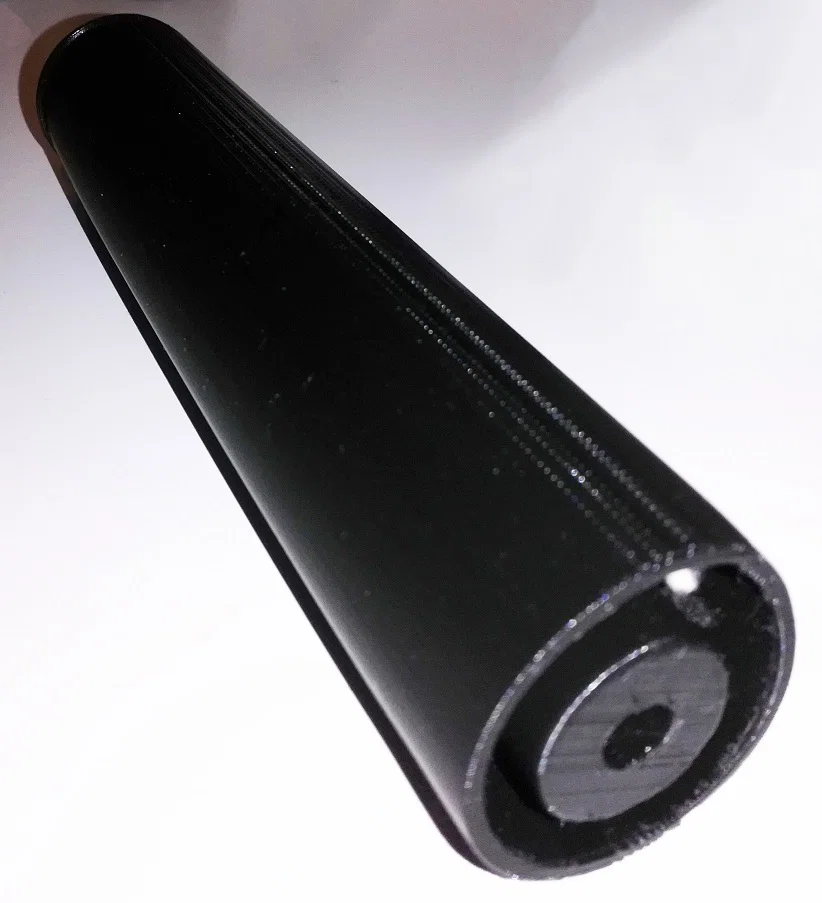

Lắp nắp còn lại vào đầu kia, cũng có thể dùng keo dán. Ép chặt hai đầu để giữ ống trong và nắp khớp với nhau. Khi lắp xong sẽ rất chắc chắn và khó tháo rời.

Lưu ý

Cách thiết kế ống trong và nắp của mình tạo độ khít rất tốt, không cần keo vẫn ổn.

Có hai file nắp đầu, một lỗ 6mm và một lỗ 8mm. Nếu súng của bạn có cỡ đạn lớn hơn .22, hãy dùng lỗ 8mm. Ngoài ra, nếu bạn lo ngại đường đạn không thẳng sau khi in, cứ dùng lỗ 8mm cho an toàn.

Lỗ trong ống trong rộng 8mm.

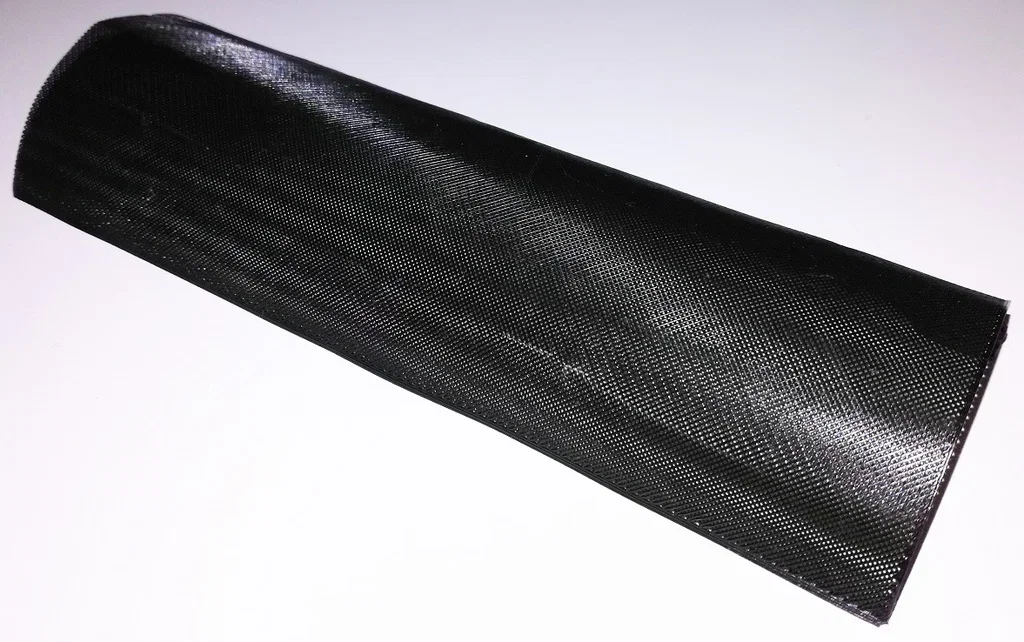

Thay vì in lưới, nếu bạn có lưới lọc cà phê bằng thép không gỉ hoặc lưới lọc quạt (cắt kích thước 147.5mm x 75mm) thì dùng cũng rất tốt. Lưới có tác dụng ngăn sợi vật liệu cách âm văng vào trong ống chính hoặc bay ra ngoài khi bắn.

Tổng thể tích bên trong ống bao gồm cả hai nắp là 150,136.7mm³ (h = 147.5 r = 18).

Hướng dẫn in

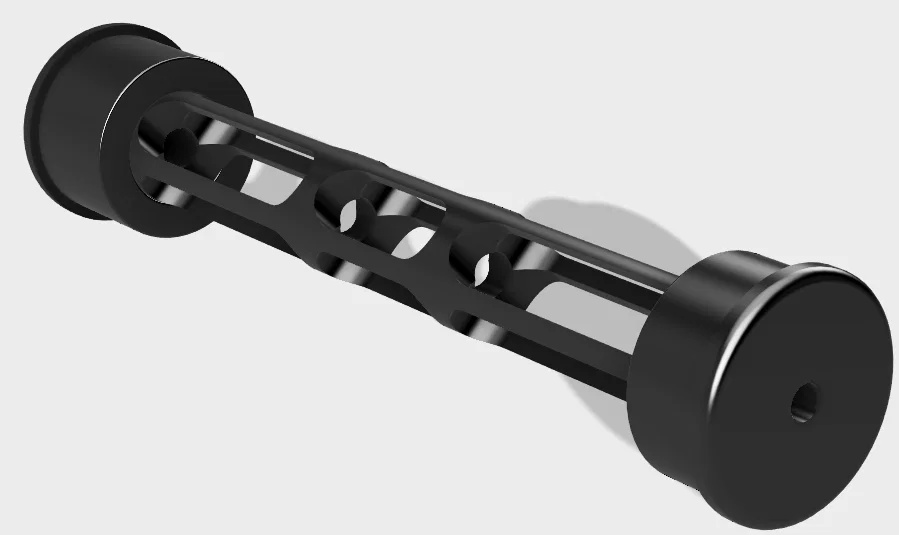

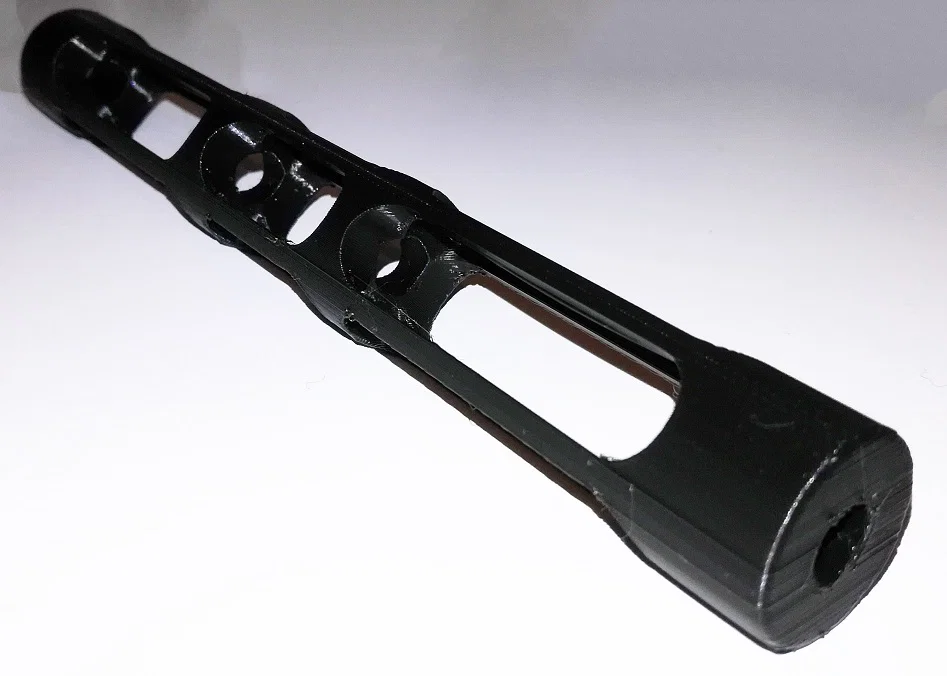

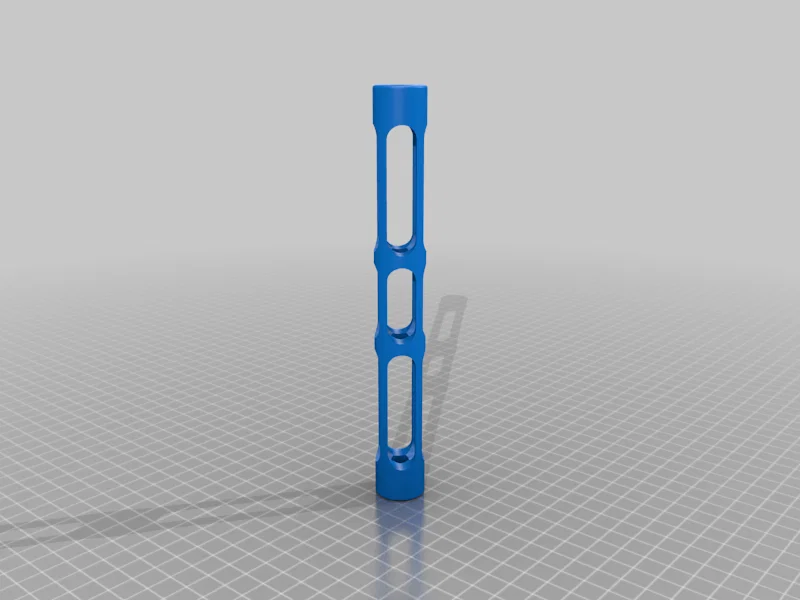

Inner_Tube.stl

Phải in nằm nghiêng, nếu in đứng ống sẽ giòn và dễ gãy khi sử dụng. Layer height 0.12mm, có hỗ trợ (chỉ chạm bàn in), dùng keo dán bàn, infill 40%.

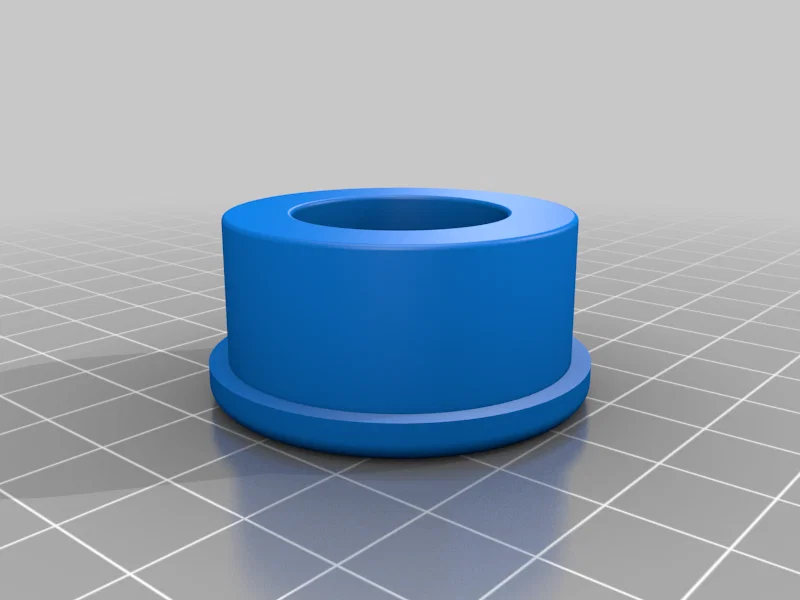

Top_Cap.stl

Layer height 0.2mm, không cần support, không cần keo dán, infill 40%.

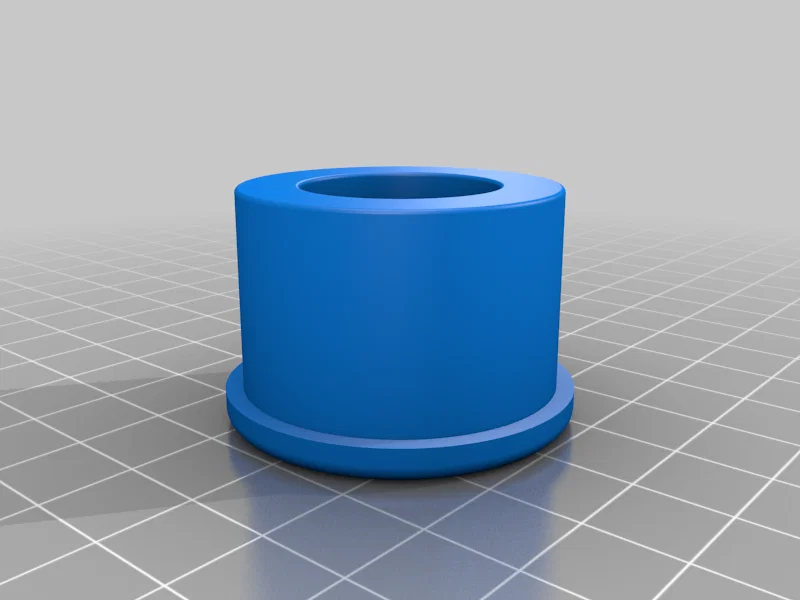

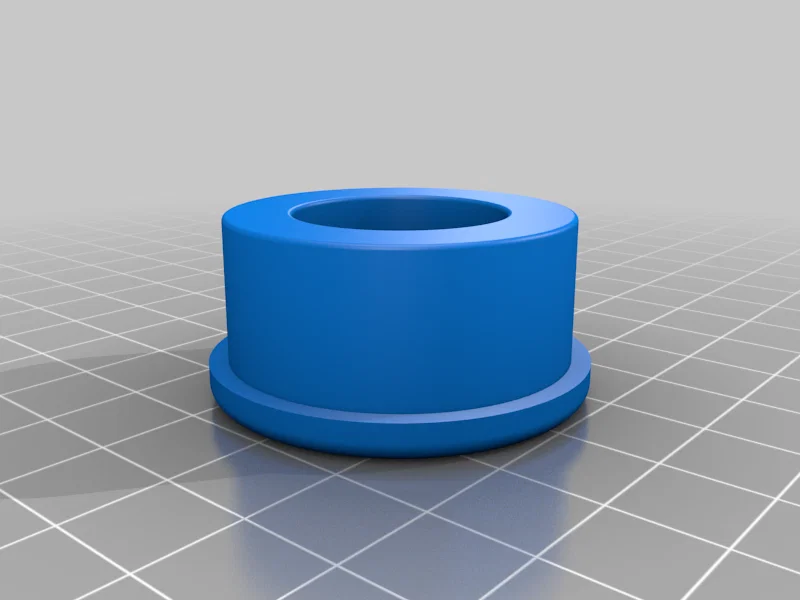

End_Cap_6mm.stl hoặc End_Cap_8mm.stl

Vì có ren (1/2 inch 20 TPI UNF), hãy để layer height thấp. Layer height 0.12, không support, không keo dán, infill 40%.

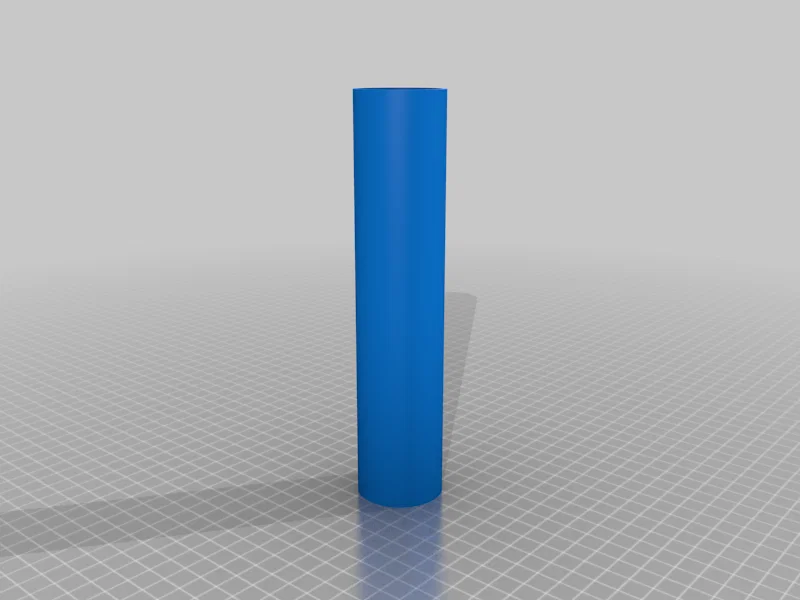

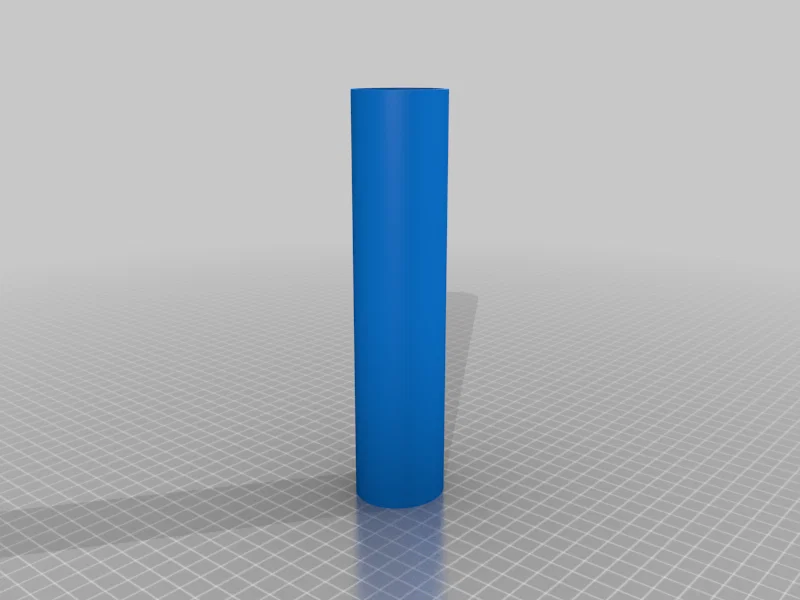

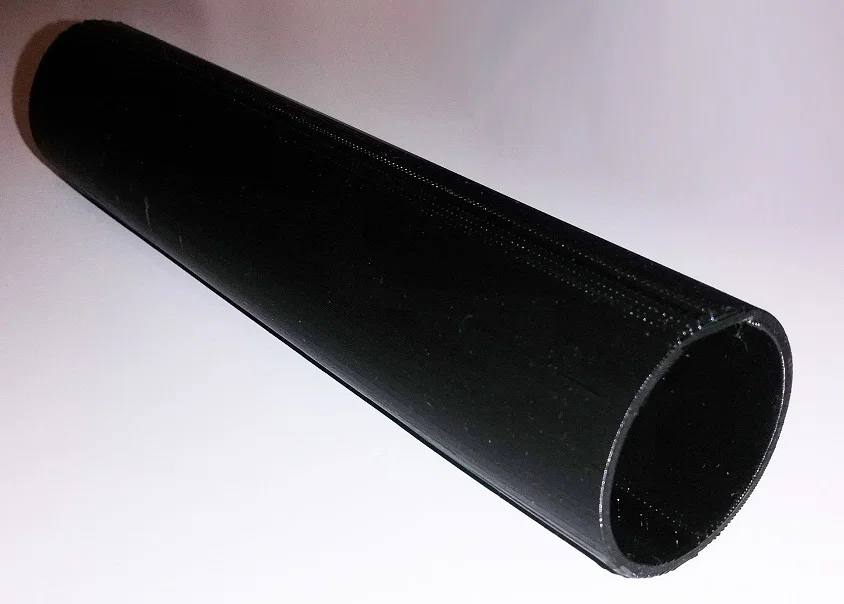

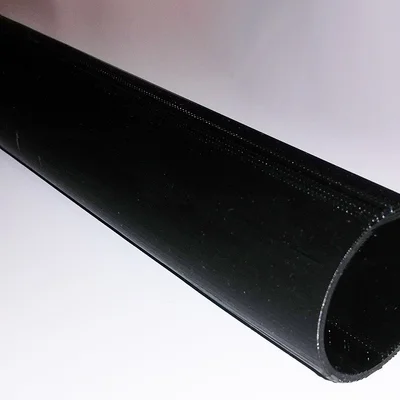

Tube_40mm.stl

Nên in nằm để tăng độ bền. Có thể bị co lại sau khi nguội, hãy đo đạc và điều chỉnh tỉ lệ nếu cần. In dọc thì thẩm mỹ hơn nhưng kém bền.

Tube_40mm_account_for_shrinkage.stl

Nếu máy bạn in bị co tương tự như mình, hãy dùng file này. In nằm. Layer height 0.2mm, support (chạm bàn in), có keo dán, infill 40%.

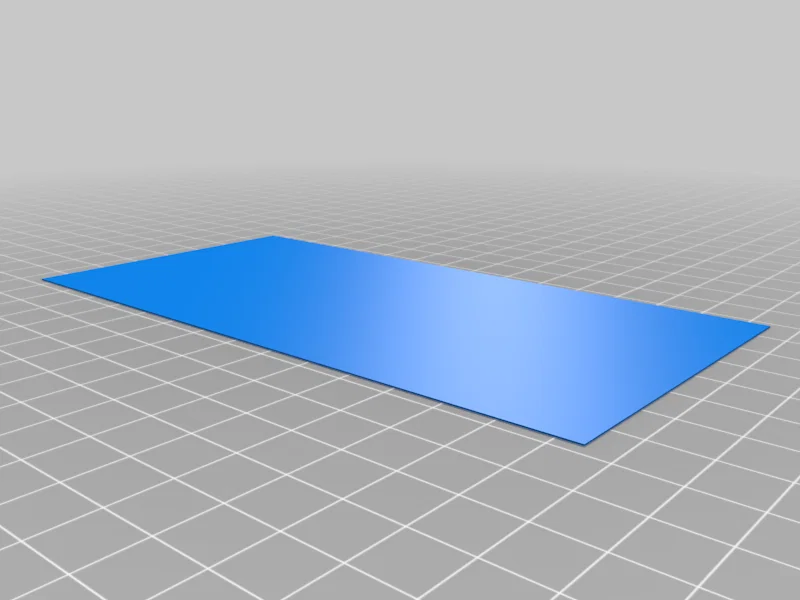

Wrappable_Mesh.stl

File này khá đặc biệt. Trong Cura, chỉnh Top và Bottom layers về 0. Pattern infill chọn Lines hoặc Zig Zag.

Thông số in

Hãng máy in: Creality Máy in: Ender 3 Pro Nhựa in: eSun PLA+ Đen Lưu ý: Dùng vòi phun (nozzle) 0.4mm.
