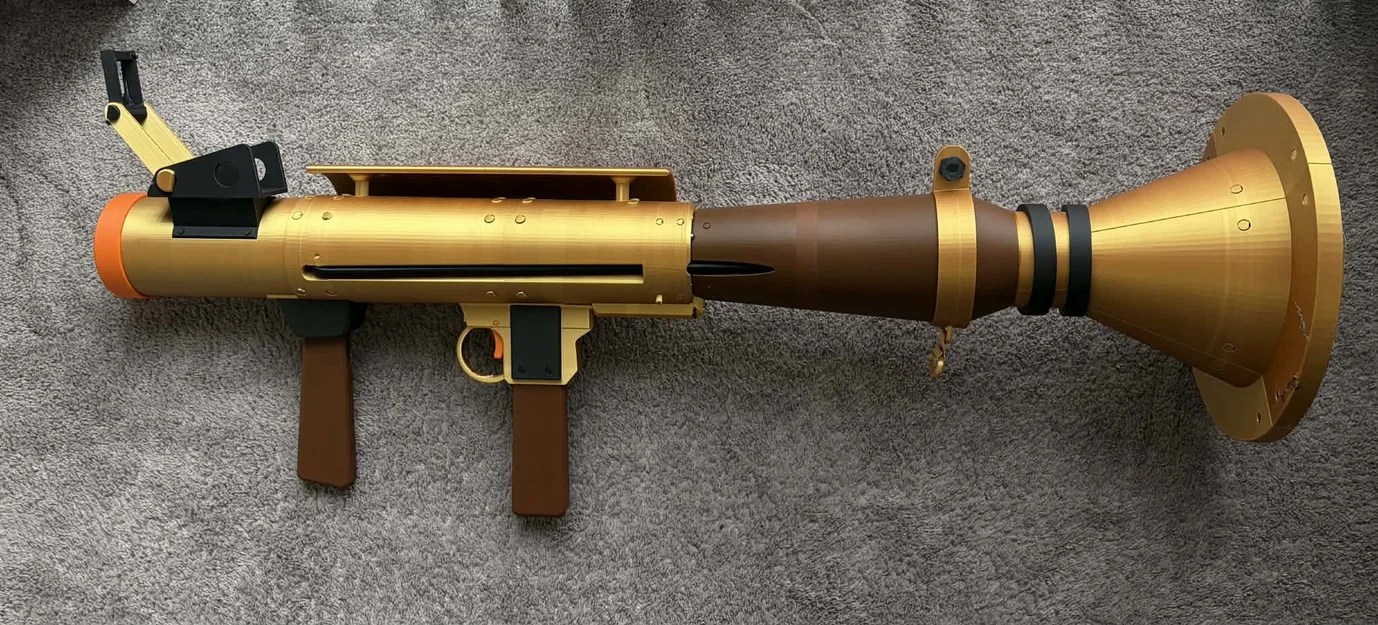

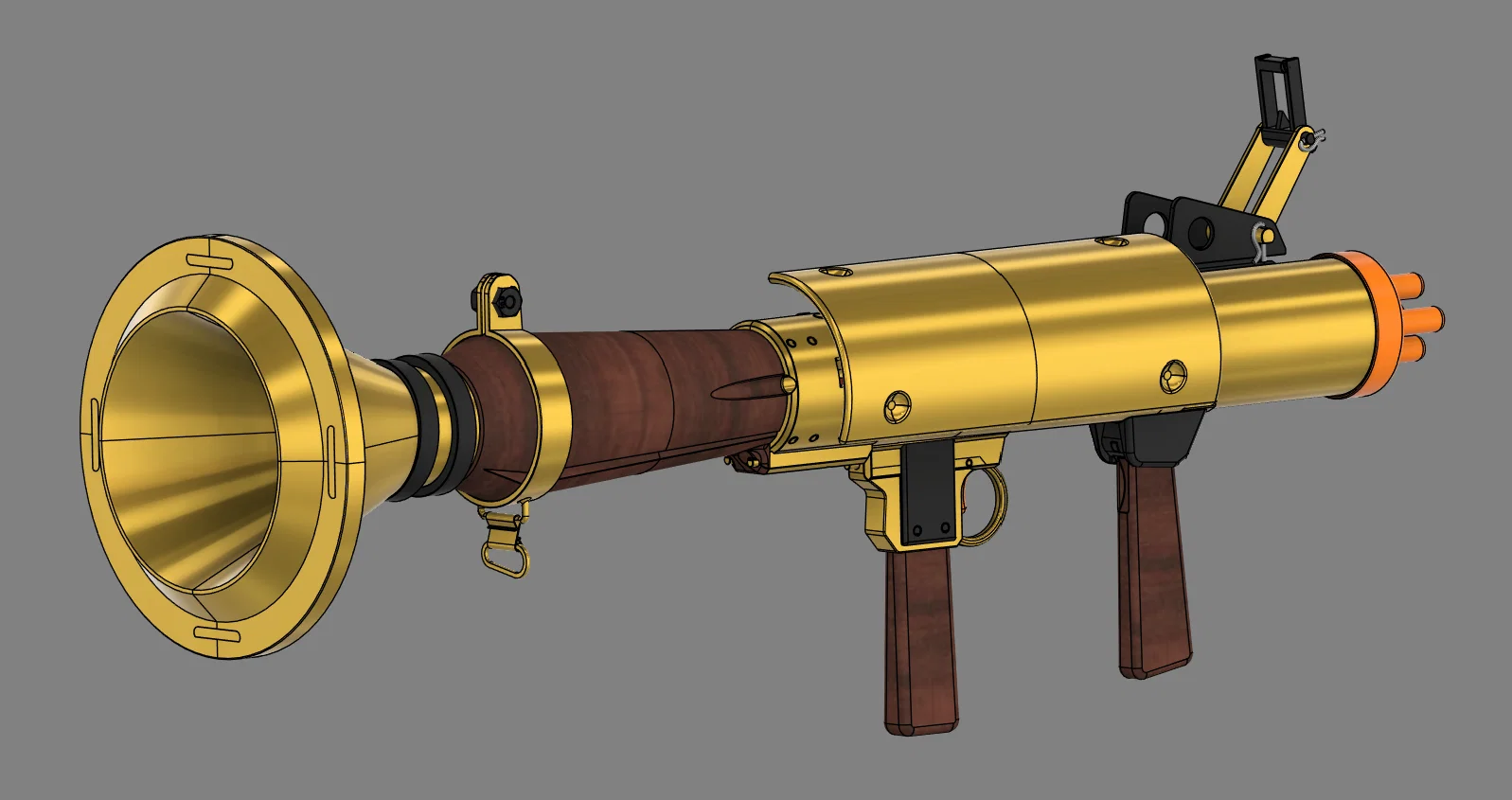

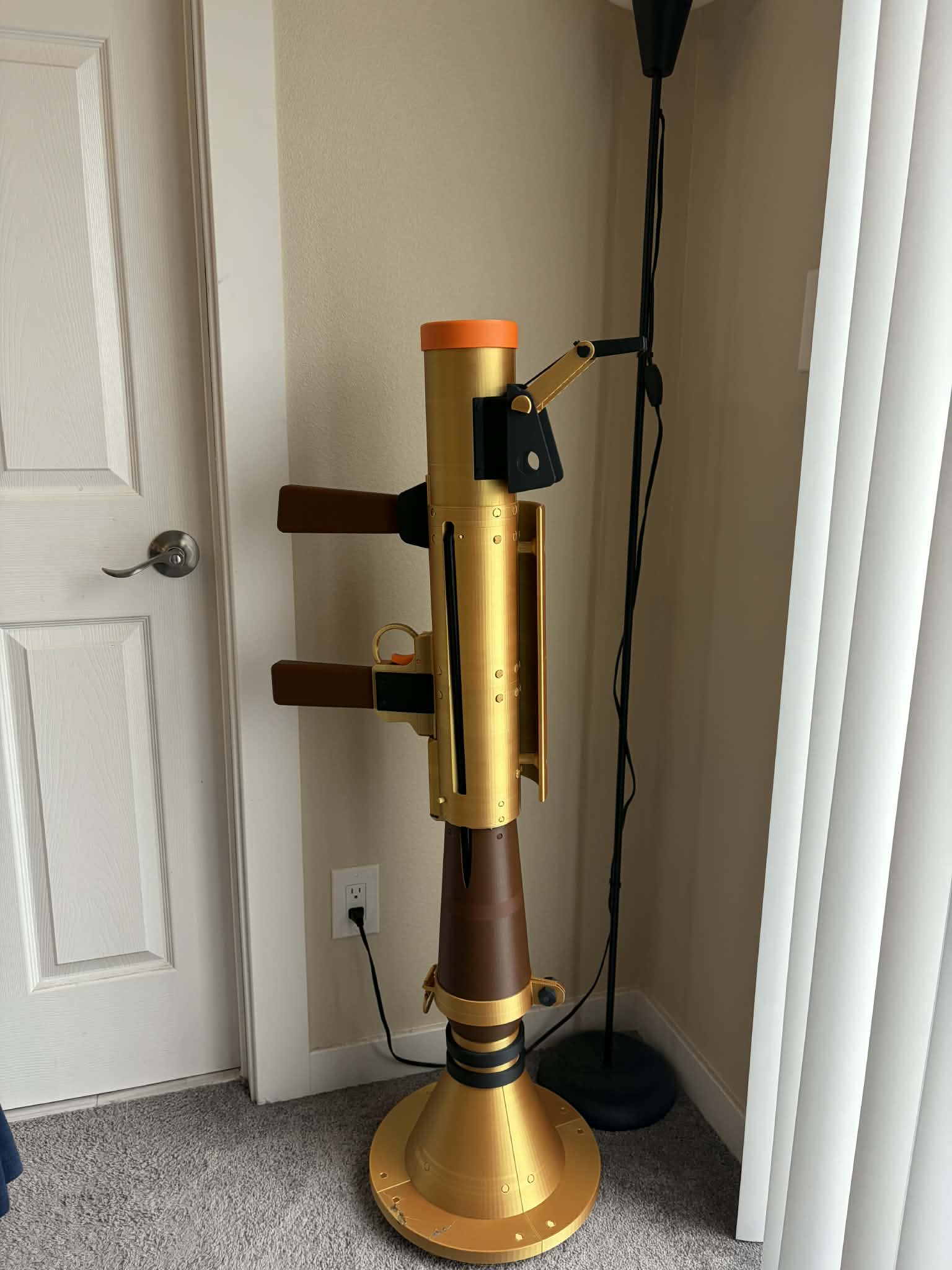

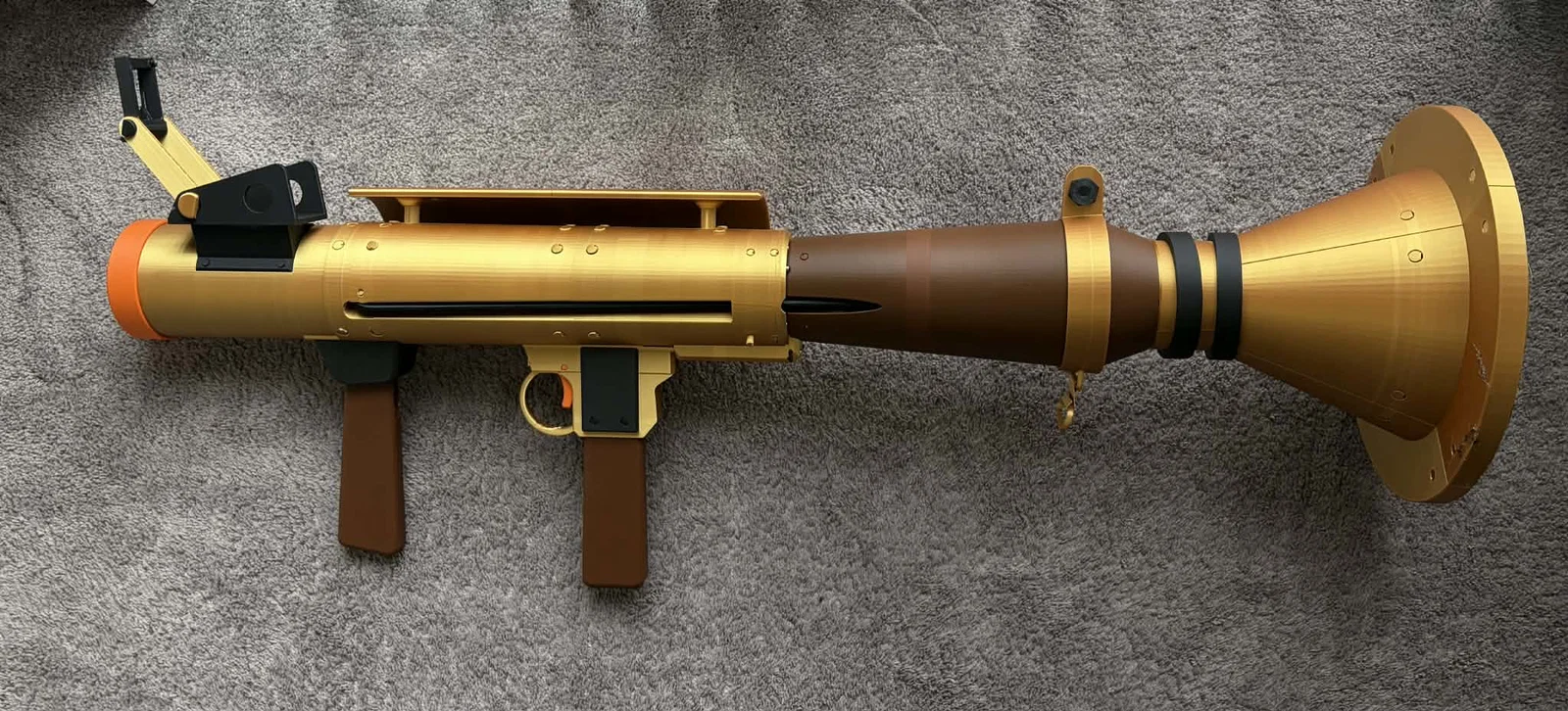

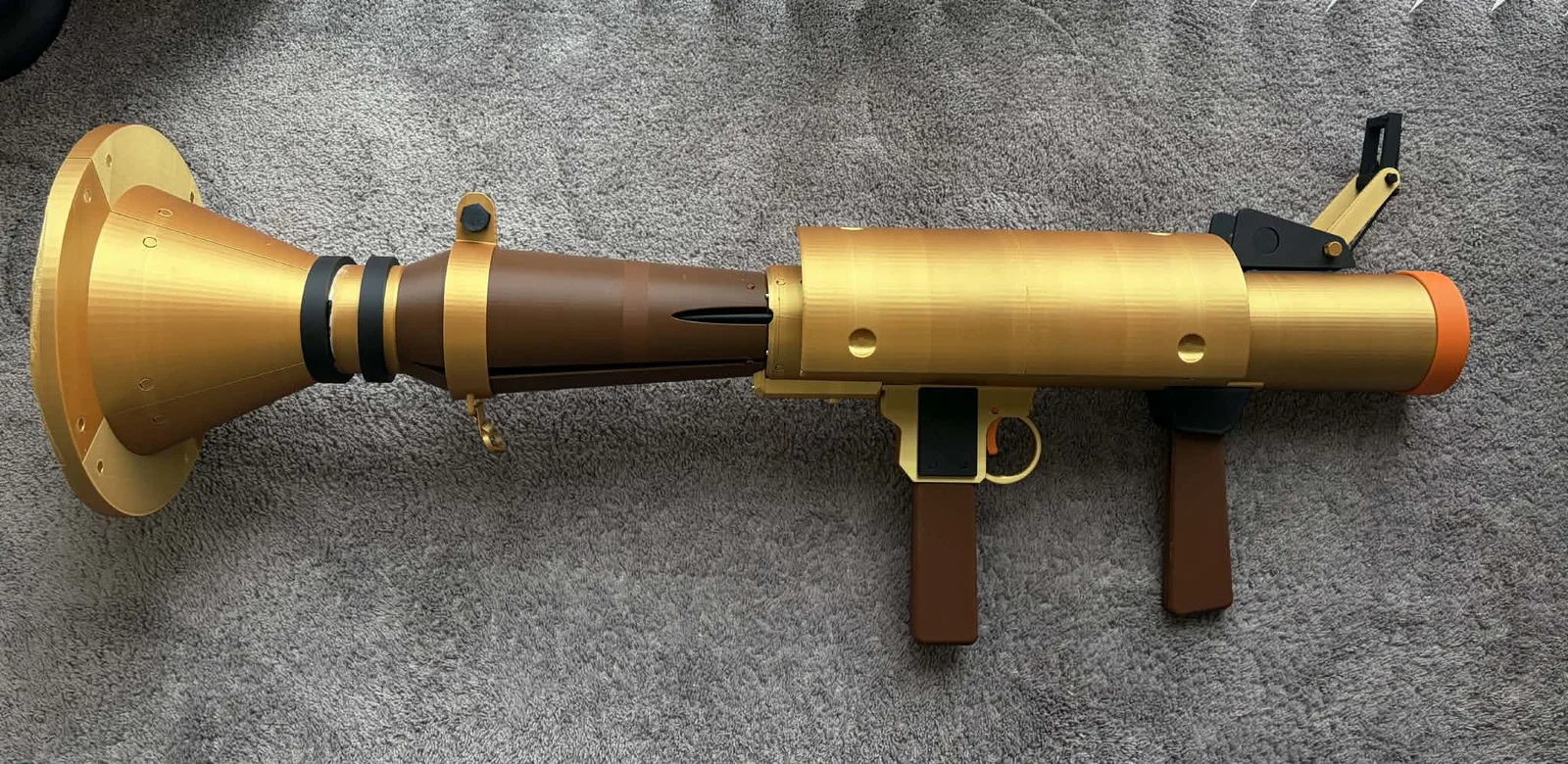

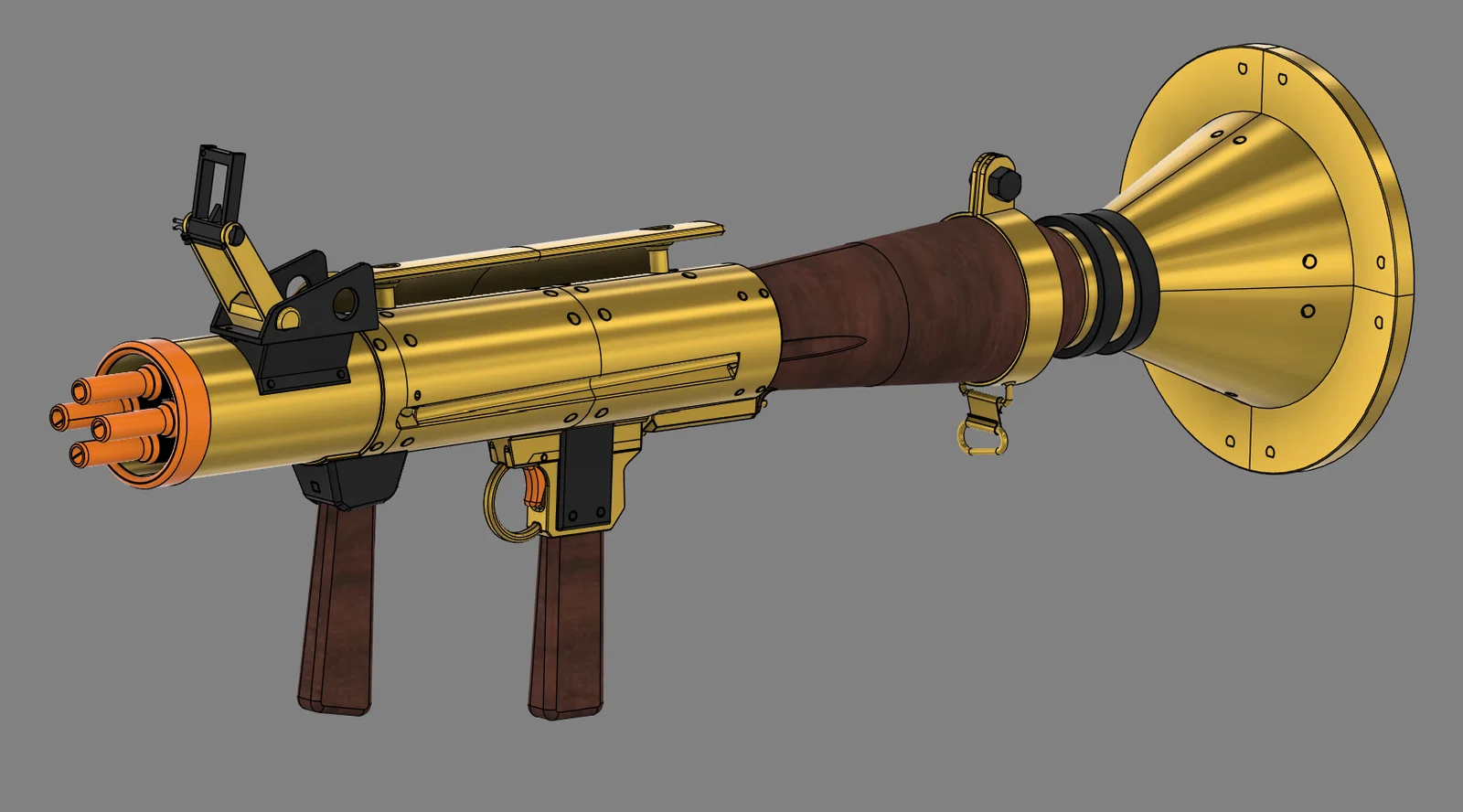

TF2 Rocket Launcher (Bản mod Nerf blaster từ Woose của Dalardan)

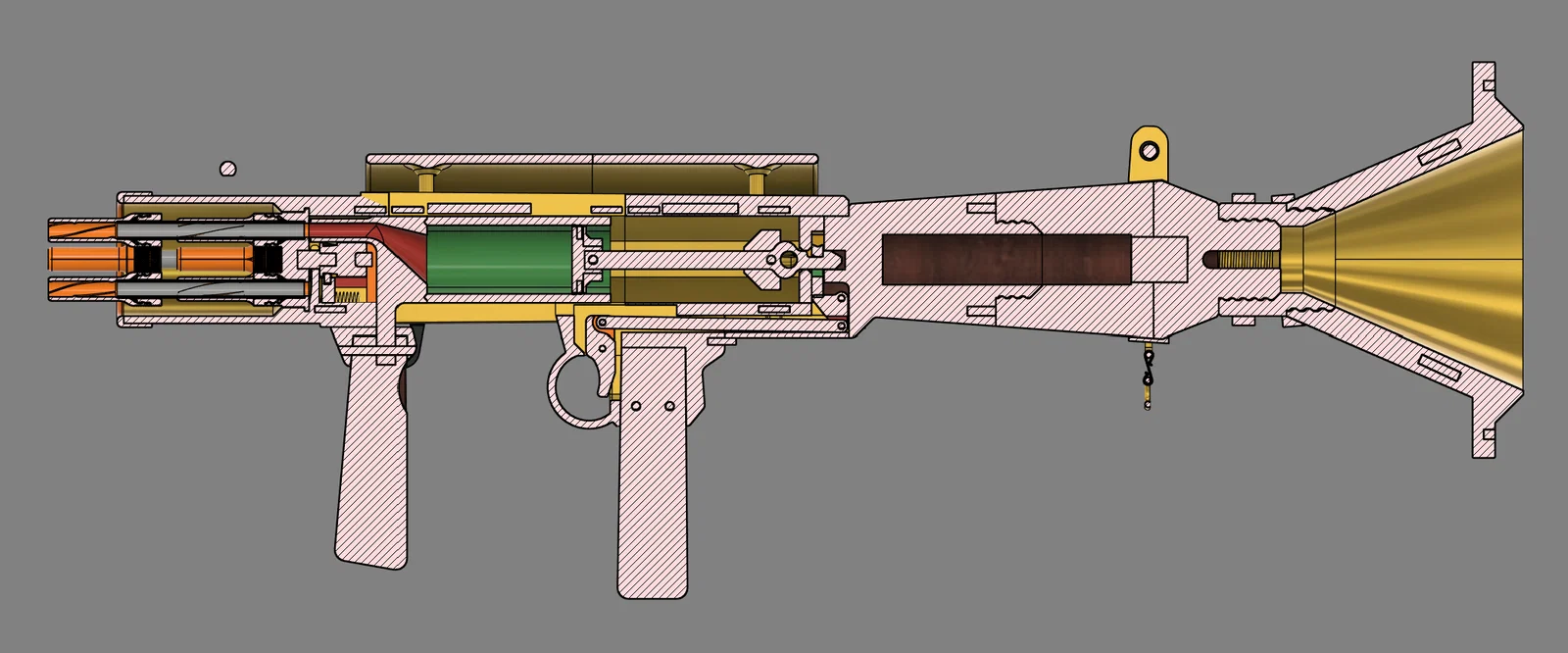

Cơ chế bắn kiểu pump action, nạp đạn từ phía trước, giống y như trong game.

Sử dụng đạn MXL, Nerf arrow, hoặc Stomp rockets

Danh sách linh kiện (BOM):

1. Dash 016 Oring (9452K) số lượng 5
2. Bạc đạn nhỏ (57155K541) số lượng 4
3. M3X10mm (92095A182) số lượng 4
4. Nòng 0.527 x 6in số lượng 4
5. Ball Detent 6x7mm số lượng 3
6. Lò xo nén 23/64" x 1-3/8" (lấy từ bộ này) số lượng 1
7. Dây thun lõi nhỏ
8. Dây thun lõi lớn (tham khảo thông số Woose)
9. Keo dán

Lượng nhựa in (Lưu ý: tốn khá nhiều)

Chú ý hướng in để đảm bảo độ bền kết cấu

Hướng dẫn lắp ráp:

1. Lắp báng cầm: Sử dụng 2 chốt Grip Pin, không cần dùng keo

2. Lắp Catch_Housing, Catch, Catch_Hinge1&2, Catch_Arm, Catch_Pin1. Bôi trơn hai bề mặt tiếp xúc. Luồn dây thun (đường kính 4mm hoặc tương đương) qua đường dẫn màu xanh và thắt nút tại các vị trí được khoanh tròn. Đừng kéo quá căng.

3. Đặt vào chi tiết Rocket_Tensioning_R&L, thêm Catch_Pin2

4. Cố định bằng Rocket_Tensioning_Pin 1-1&2

5. Khóa lại bằng Rocket_Tensioning_M

6. Lắp báng cầm và bộ cò vào Barrel_L2_R và Barrel_L3_R, đặt vào các khớp nối Common Joints, cố định bằng Common Joint_Pin1 ở các vị trí màu xanh, Common Joint_Pin2 ở màu hồng. Stock Pin 3 ở màu xanh lá, Stock Pin 2 ở màu đỏ, Trigger_Pin2 ở màu tím.

7. Lắp Trigger cover Grip Pins

8. Lắp nửa còn lại cùng với các chốt

9. Lắp con lăn và chốt của nó

10. Dán keo Rocket_Tensioning_Core và Rocket_Tensioning_B

11. Lắp bộ pít-tông tương tự như Woose

12. Đặt vào thân máy như hình, nếu bị ma sát quá nhiều thì bôi trơn thêm

13. Luồn dây thun lõi lớn theo hình, thắt nút ở vòng tròn màu đỏ phía sau

14. Thêm 2 viên bi chặn (ball detent)

15. Lắp bạc đạn với ốc M3 (hai cái trên mỗi chi tiết Barrel_L1)

16. Lắp Rotor Frame R, IndexPusher, bi chặn và lò xo nén

17. Lắp Breach, trục Rotor, Rotor và tâm Rotor

18. Tùy theo loại đạn mà bạn dùng, hãy lắp các đầu nối (spigot) phù hợp. Để bắn Stomp Rockets và Nerf arrows, dùng nòng 0.527 với O-ring. Để bắn MXL thì dùng đầu nối MXLspigots

19. Đóng hai nửa lại bằng Rotor Frame L, các Common Joints và đầu bịt an toàn

20. Dán O-ring vào đầu PT Grip, đẩy phần cụm trước của launcher vào với các khớp nối đã lắp

21. Khóa chặt mọi thứ bằng các chốt còn lại

22. Lắp tay cầm phía trước với chốt của nó

23. Dán các mảnh chắn bảo vệ lại với nhau

24. Lắp các mảnh phía sau với chốt của chúng.

Khi sử dụng súng, đừng đặt ngón cái của bạn vào phía sau tay cầm trước
