SkirtFlow M8P – Ống tản nhiệt side intake 4x3010 cho BTT Manta M8P

SkirtFlow M8P – Ống tản nhiệt cho Driver 4x3010 Side Intake cho BTT Manta M8P

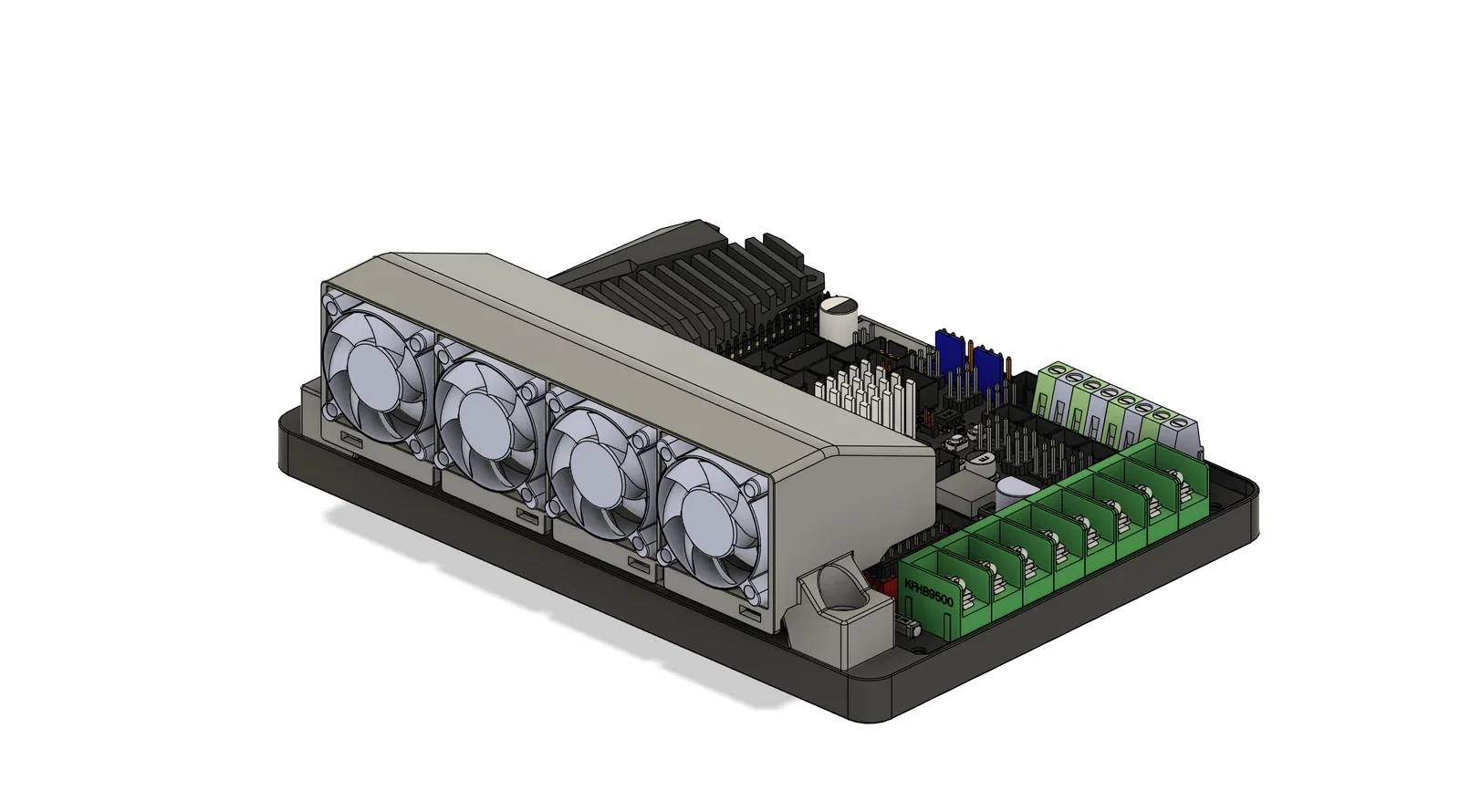

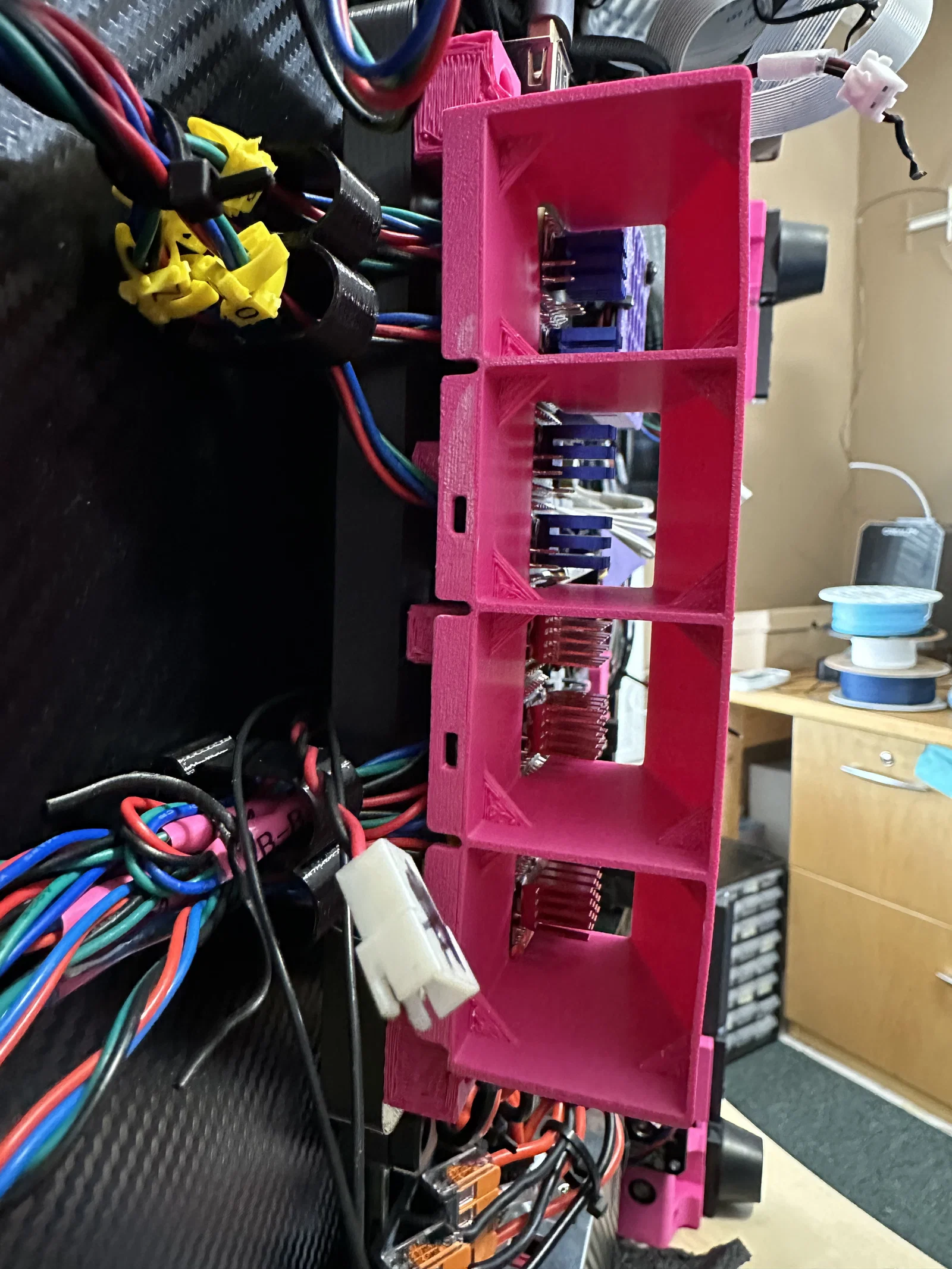

SkirtFlow M8P là giải pháp tản nhiệt lấy gió bên (side-intake) dành cho mạch BTT Manta M8P, được thiết kế để hút không khí sạch từ các khe hở ở phần skirt (viền) của máy in, thay vì hút lại khí nóng bên dưới khoang linh kiện điện tử.

Khác với các loại ốp tản nhiệt truyền thống thổi từ dưới lên, SkirtFlow sử dụng thiết kế lấy gió bên để cải thiện chất lượng luồng khí, tận dụng không khí mát từ bên ngoài trong khi vẫn đảm bảo dễ dàng tháo lắp và có nhiều tùy chọn gắn linh kiện.

Đặc điểm

• Thiết kế lấy gió bên (Side-intake)

• Hỗ trợ 4 quạt 3010

• Đường lấy gió sạch từ các khe skirt

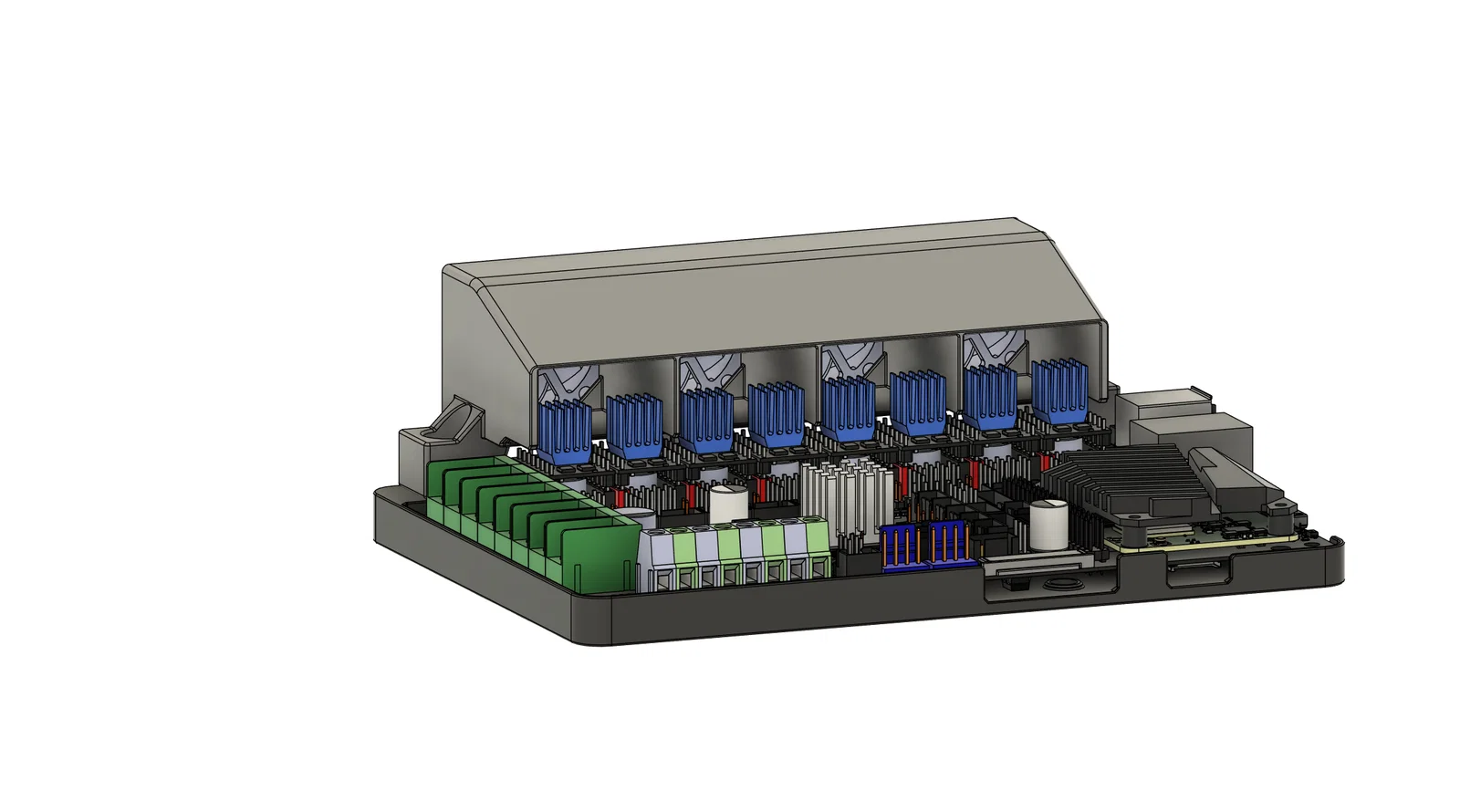

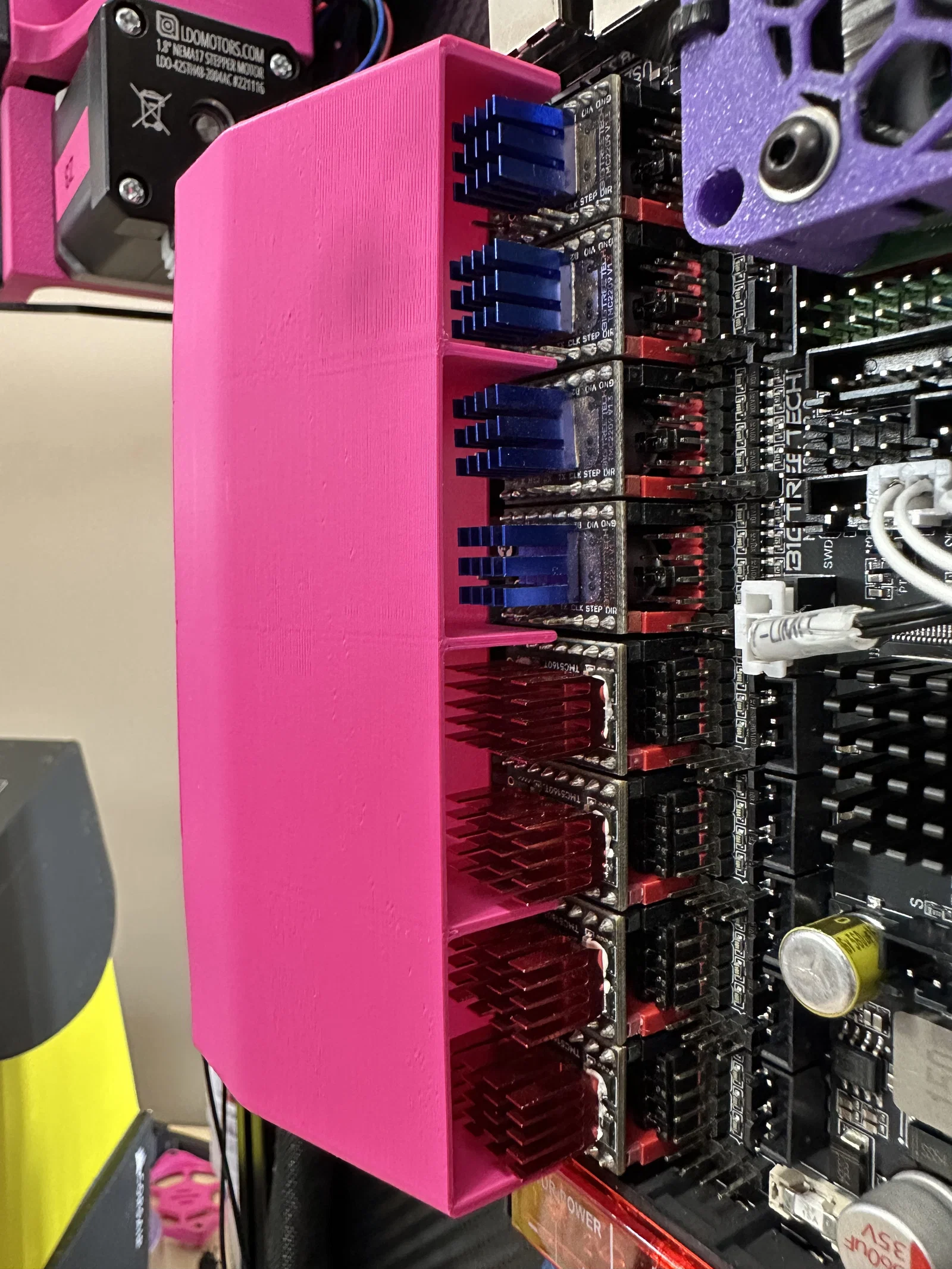

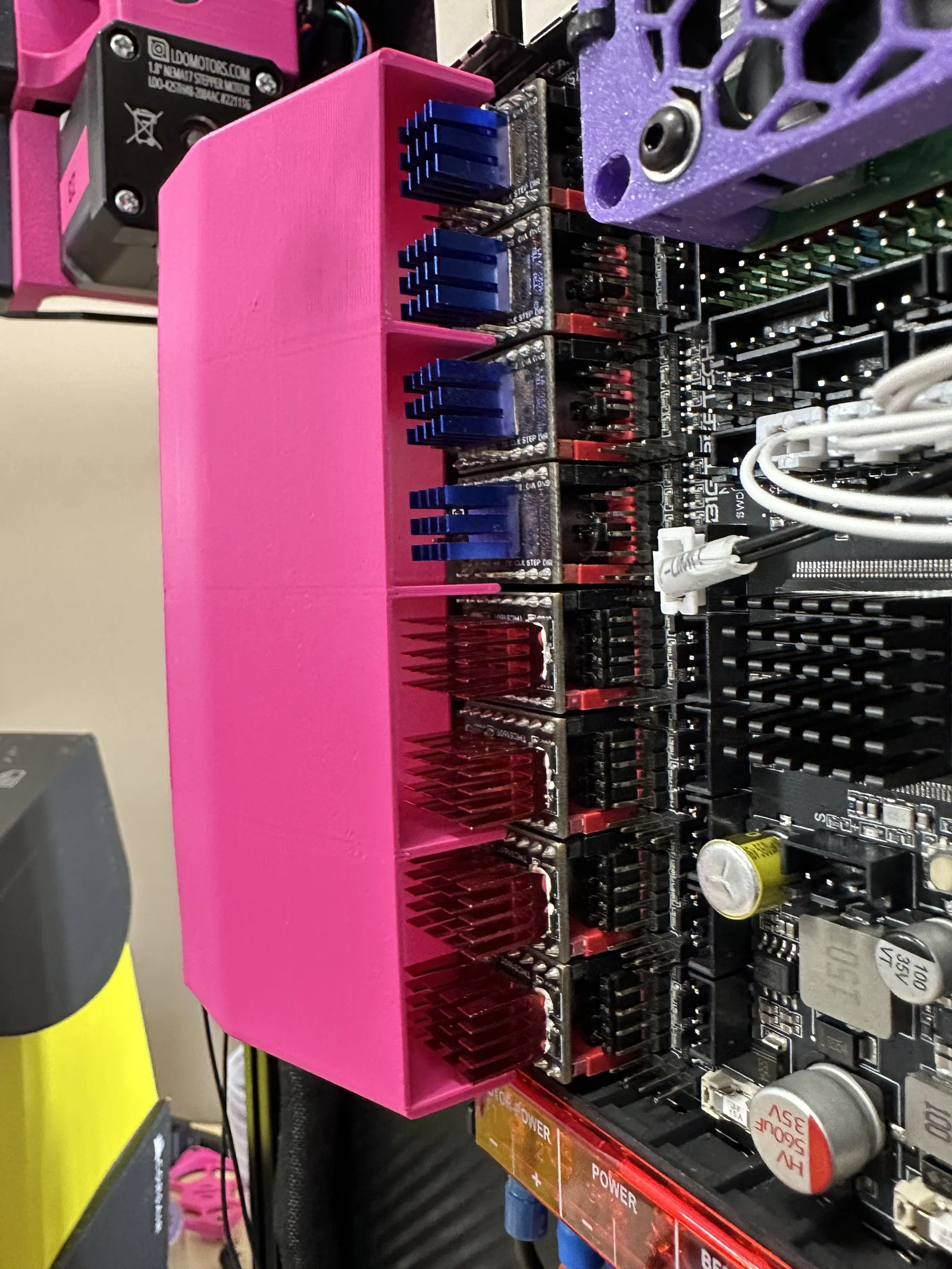

• Luồng khí được hướng trực tiếp vào các stepper driver

• Ngàm gắn quạt tháo lắp dễ dàng

• Nhiều biến thể phần đế (base) để lựa chọn

• Bao gồm file STEP, file lắp ráp hoàn chỉnh và file Fusion F3D

Khả năng tương thích

Đã xác nhận:

• BTT Manta M8P V2

Chưa kiểm tra:

• Các phiên bản M8P khác

Linh kiện in cần thiết

• Base x1

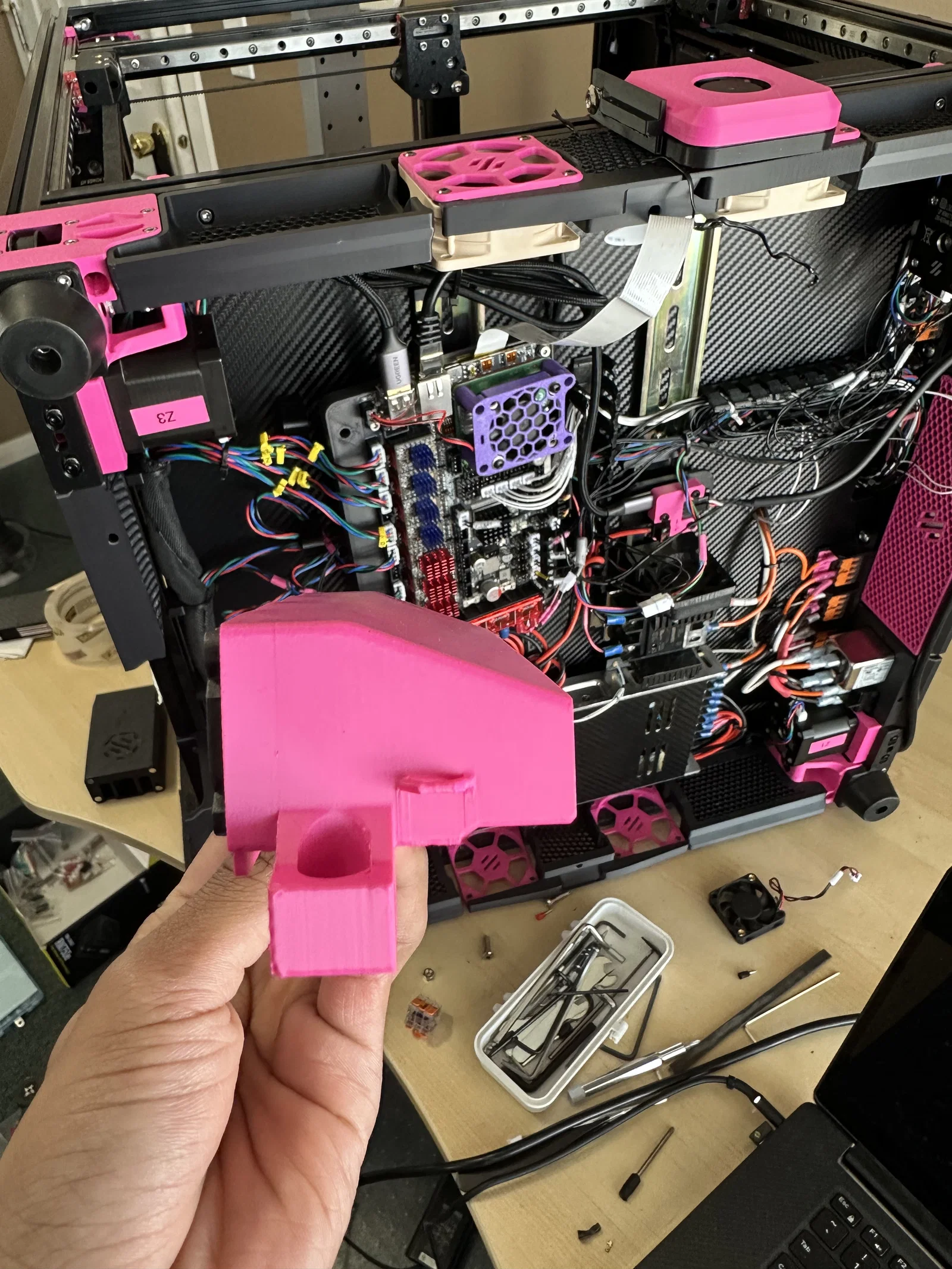

• Cooling Duct (ống tản nhiệt) x1

• Ngàm gắn thanh ray DIN x2 (khuyên dùng loại cứng cáp với ốc nhiệt M3)

Linh kiện phần cứng cần thiết

Gắn Cooling Duct:

Lựa chọn A

• 2 ốc M5x16
• 2 đai ốc M5

Lựa chọn B

• 2 ốc M3x16
• 2 đai ốc M3 hoặc ốc nhiệt (heatsets)

Gắn Manta M8P:

• 4 ốc M3x8–10

• 4 đai ốc M3 hoặc ốc nhiệt (heatsets)

Quạt:

• 4 quạt axial 3010

Phụ kiện khác:

• Băng dán kín 1mm (để gắn quạt vừa khít)

Các phiên bản Base đi kèm:

1. Ngàm M5 cho duct + đai ốc M3 cho M8P
2. Ngàm M5 cho duct + ốc nhiệt M3 cho M8P
3. Ngàm M3 cho duct + đai ốc M3 cho M8P
4. Ngàm M3 cho duct + ốc nhiệt M3 cho M8P
5. Ốc nhiệt M3 cho duct + ốc nhiệt M3 cho M8P

Thông số in

Thiết kế tối ưu cho tiêu chuẩn in Voron:

• Layer height: 0.2mm
• 4 perimeter
• Infill 40% (khuyên dùng)
• Chất liệu: ABS / ASA (khuyên dùng)

Lưu ý:

• Base thường không cần support

• Cooling Duct cần có support

• File 3MF đi kèm đã được căn chỉnh đúng hướng

• File 3MF cho Cooling Duct đã tích hợp sẵn support

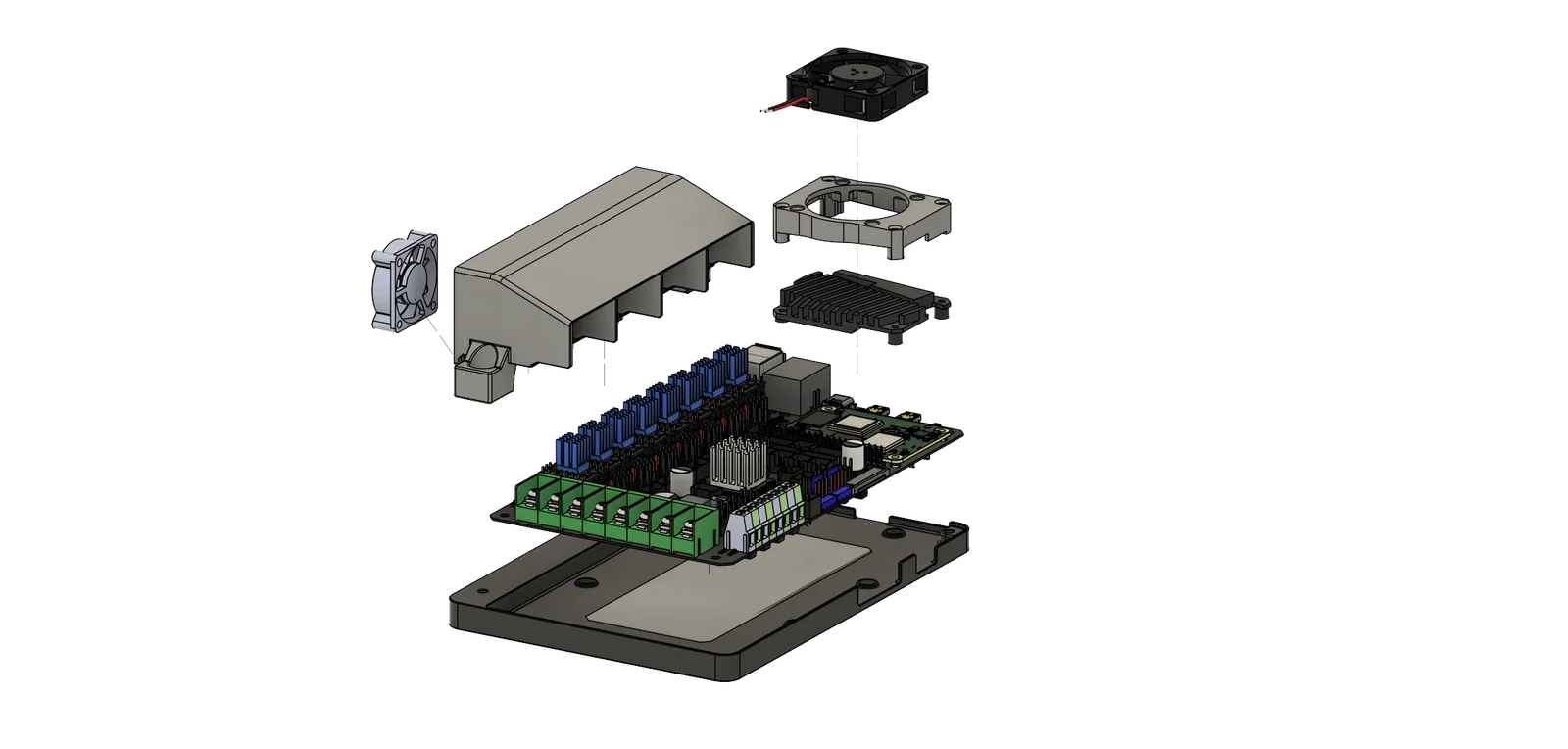

Lắp đặt

1. In phiên bản Base đã chọn
2. In phiên bản Cooling Duct tương ứng

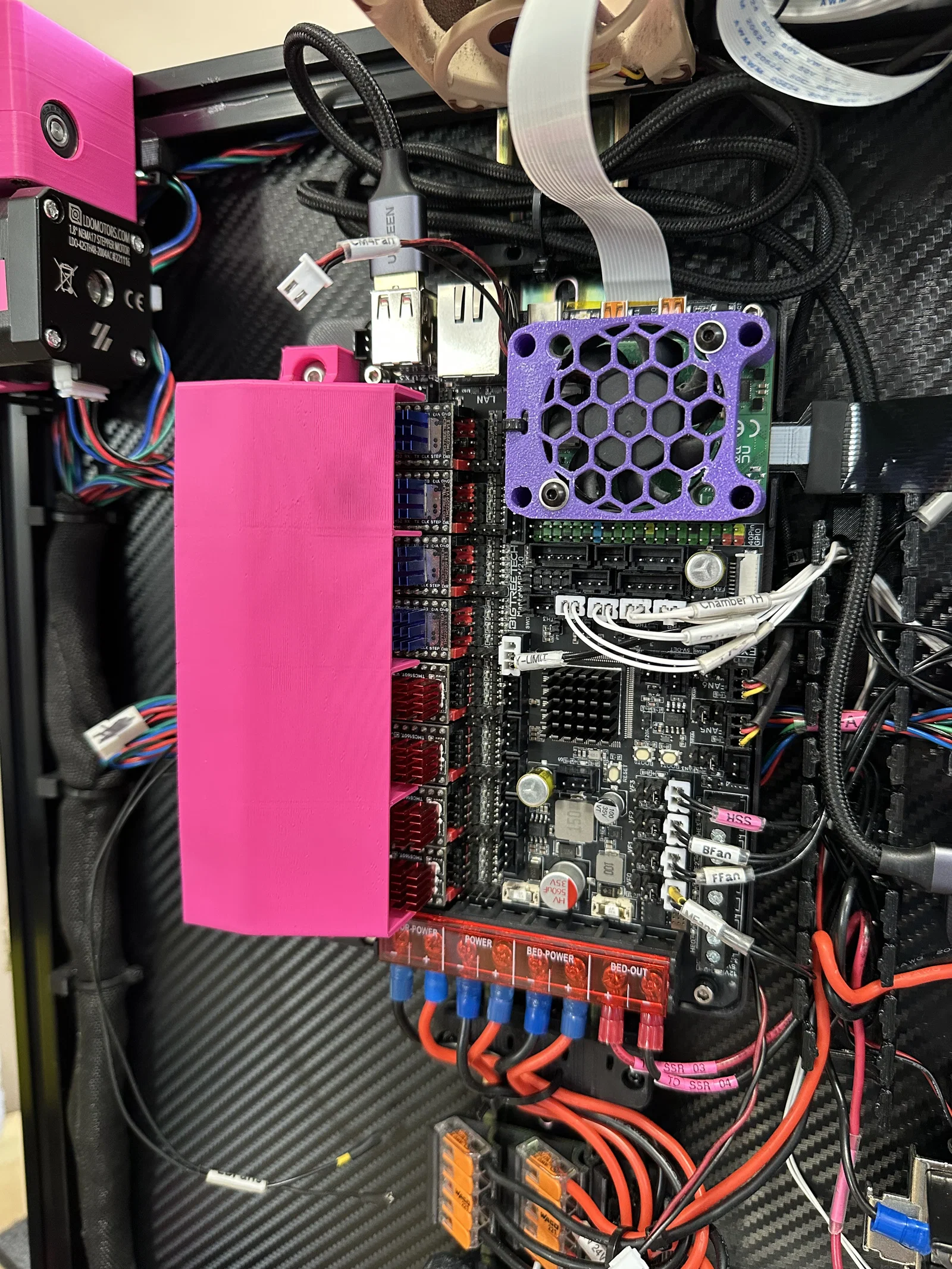

3. Lắp BTT Manta M8P vào Base
4. Gắn Cooling Duct vào Base
5. Dán băng keo 1mm vào khung quạt (dán 2 mặt là đủ)

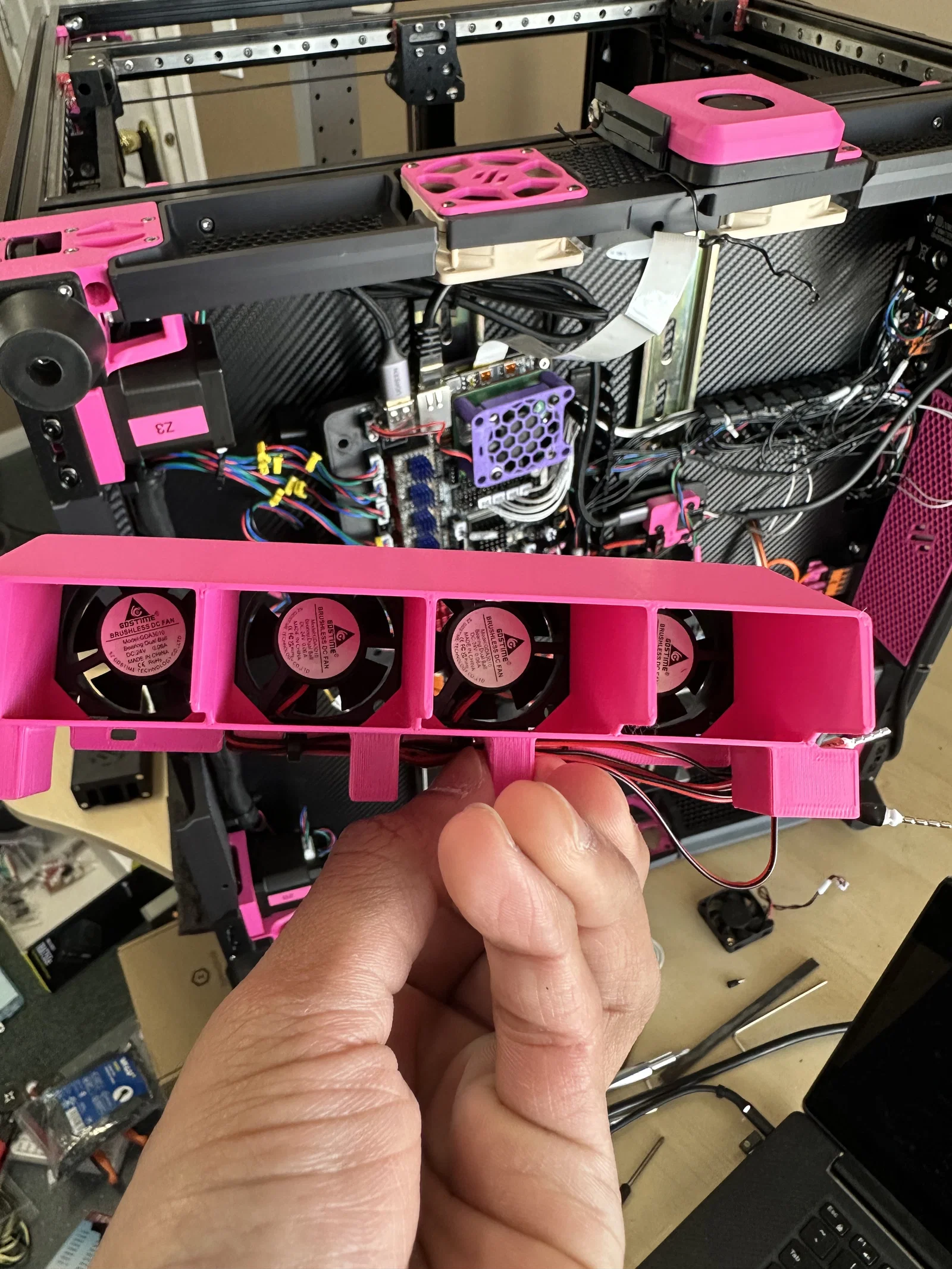

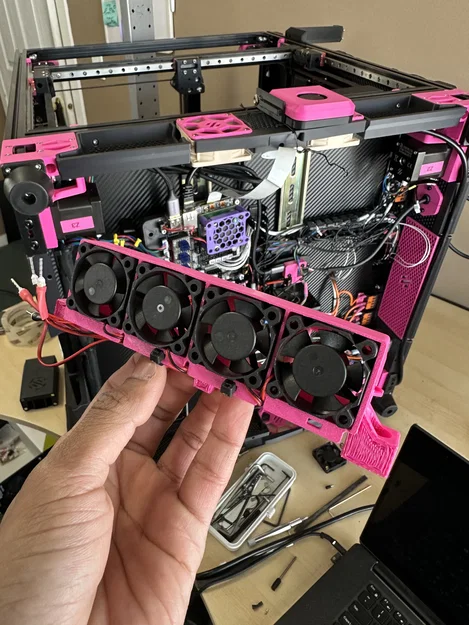

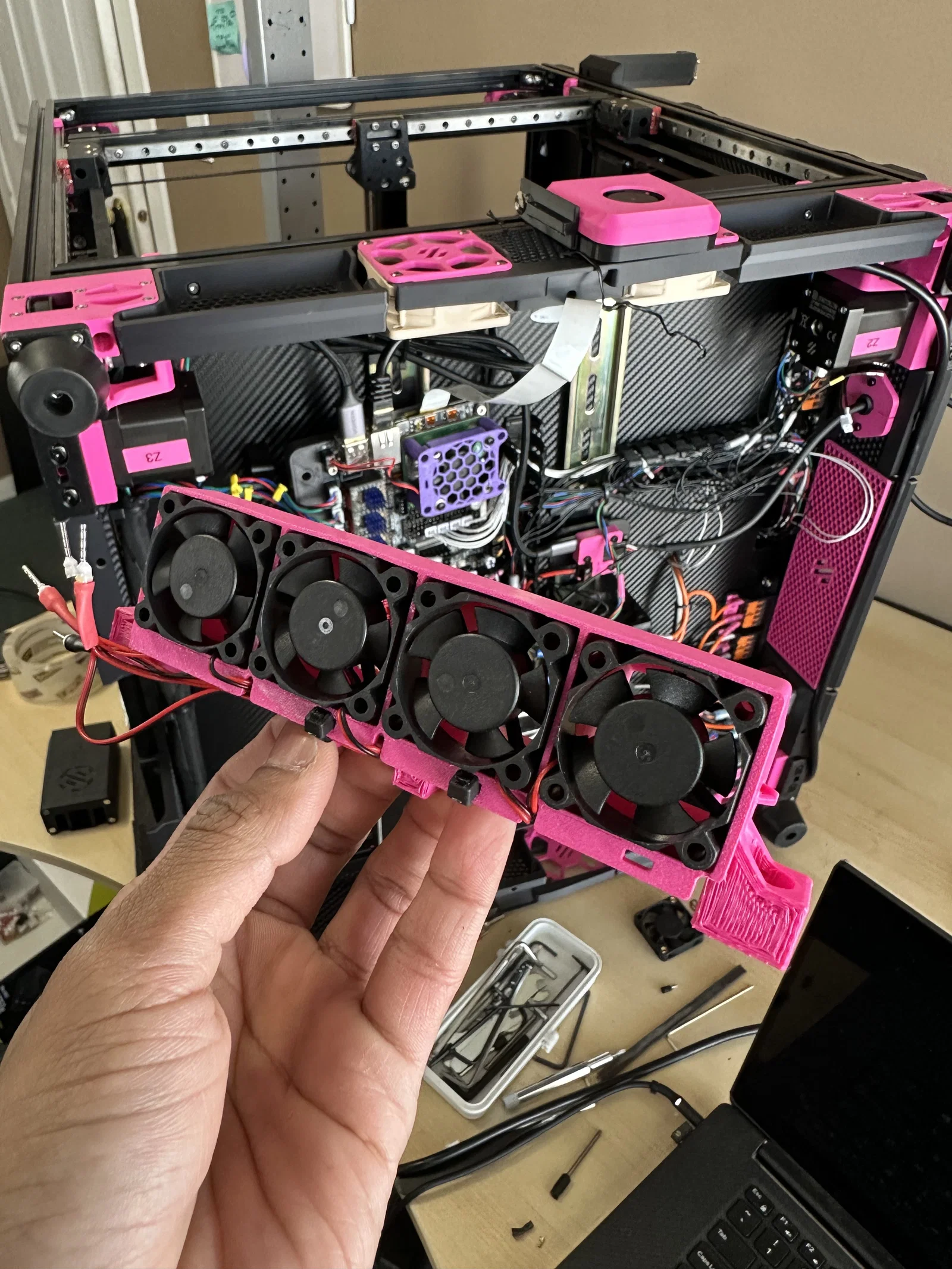

6. Lắp 4 quạt 3010
7. Đi dây quạt (đã có sẵn rãnh đi dây bằng zip-tie)

File đi kèm

• File STL

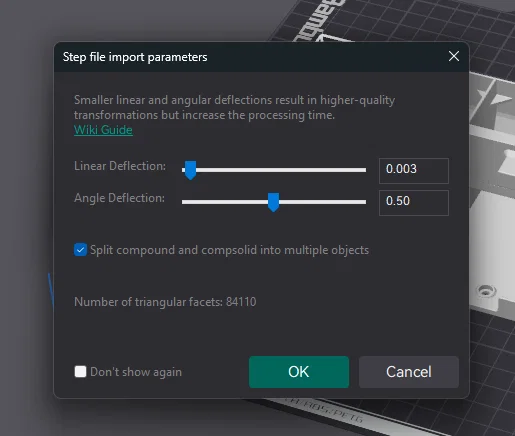

• File STEP cho tất cả các biến thể Base

• File STEP cho Cooling Duct

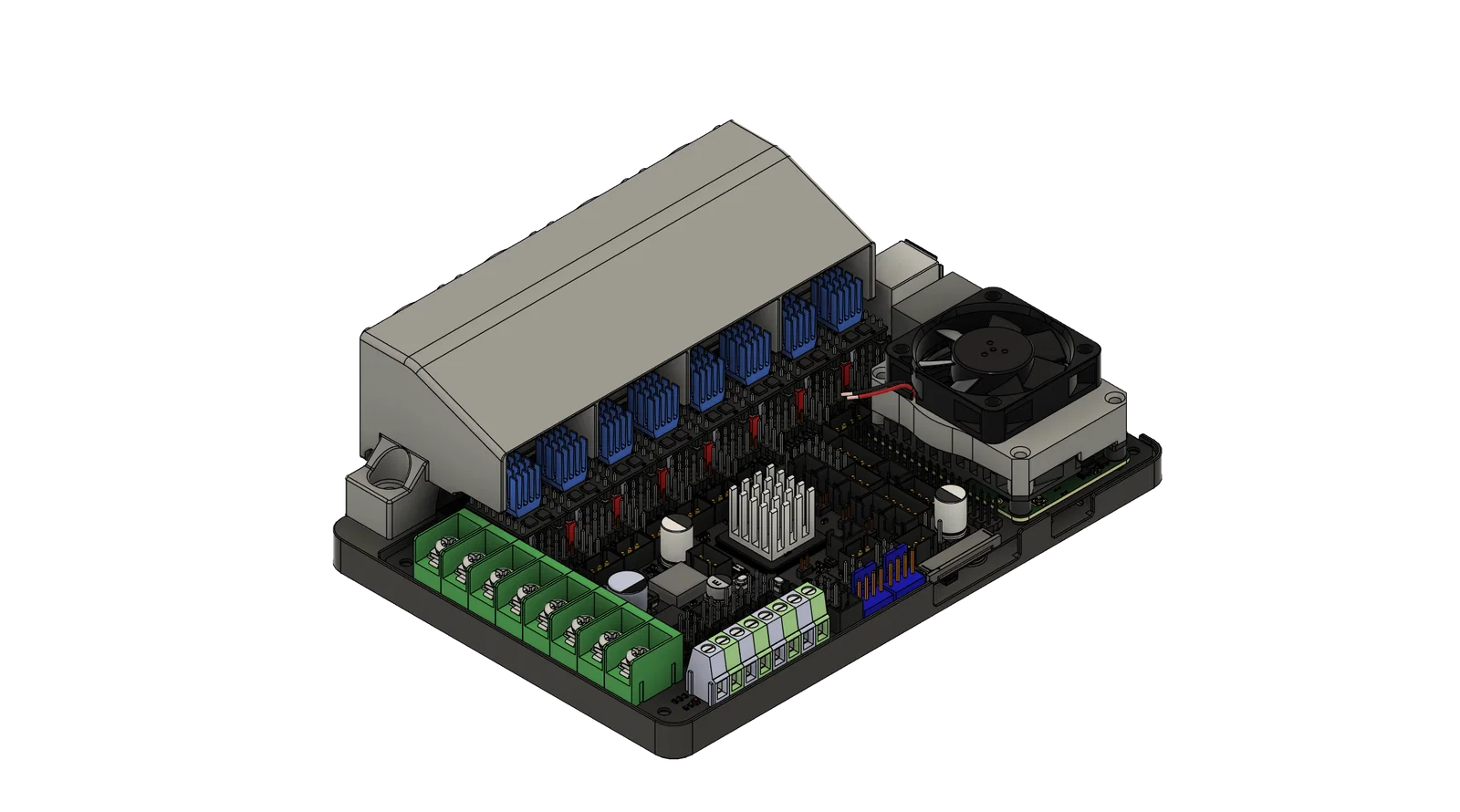

• File STEP cho bản lắp ráp hoàn chỉnh

• Source file Fusion 360 F3D

Ghi chú thiết kế

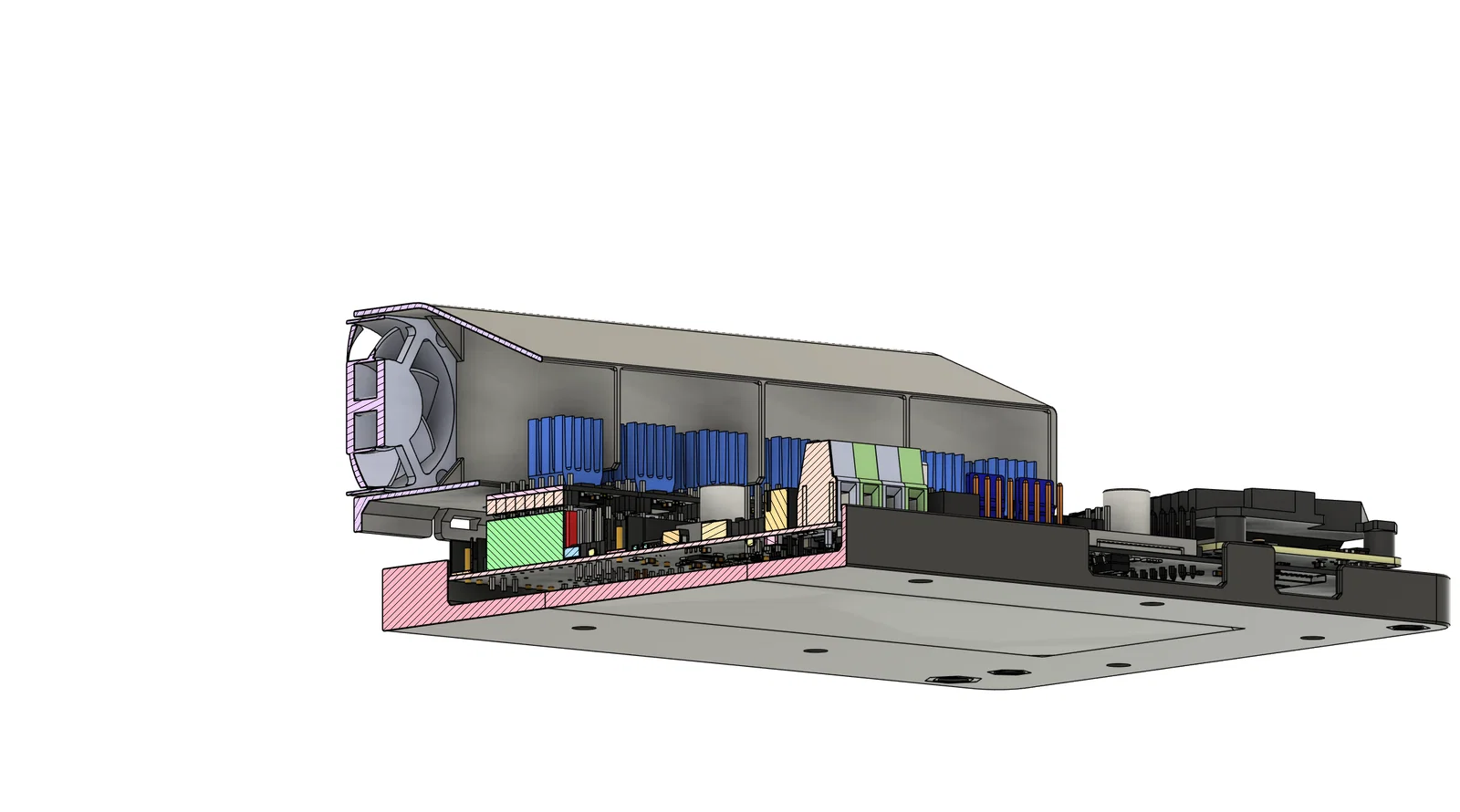

Các loại ốp quạt điện tử truyền thống thường lấy gió từ bên dưới máy in, nơi luồng khí có thể bị nóng hoặc bị cản trở tùy vào khoảng cách với mặt bàn.

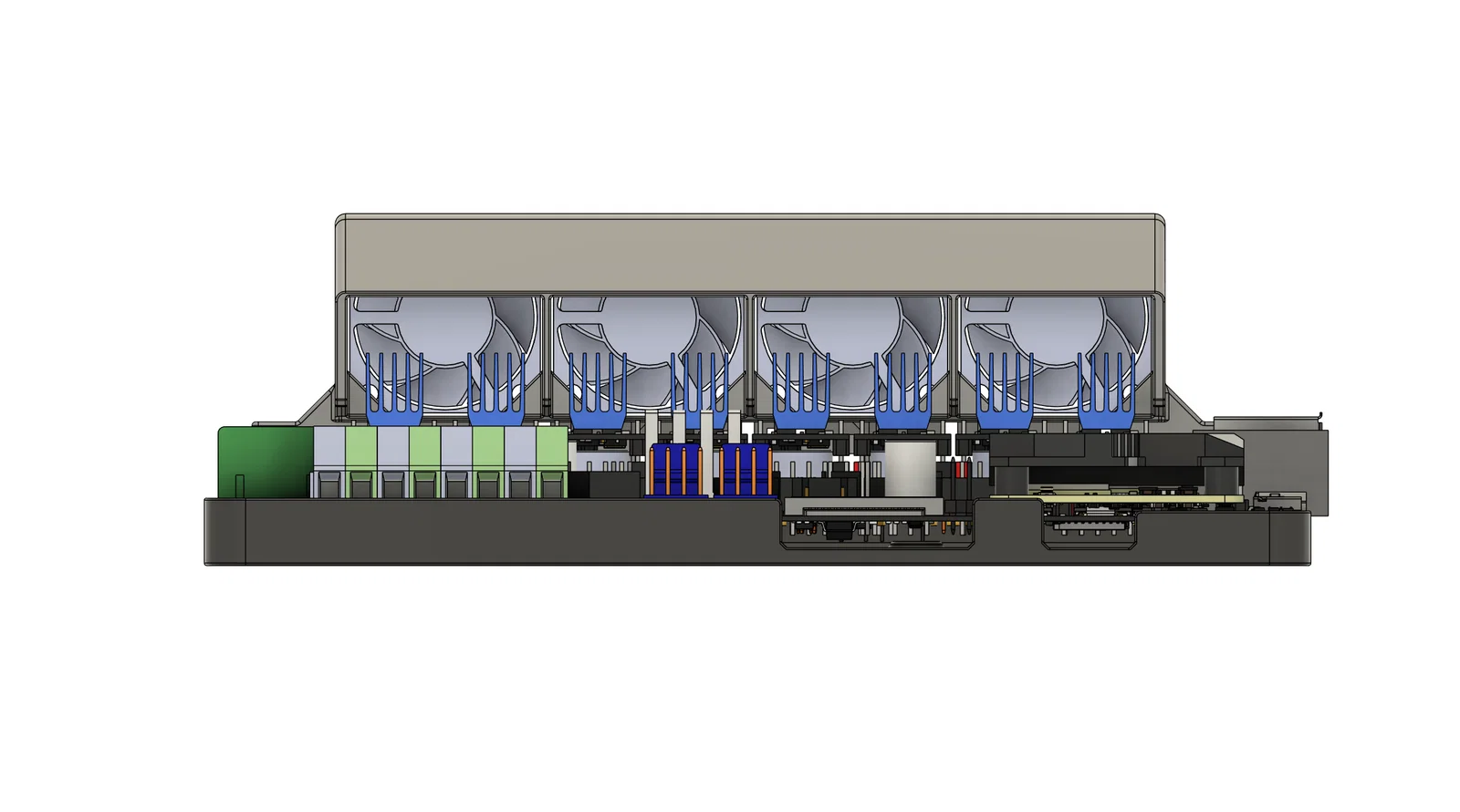

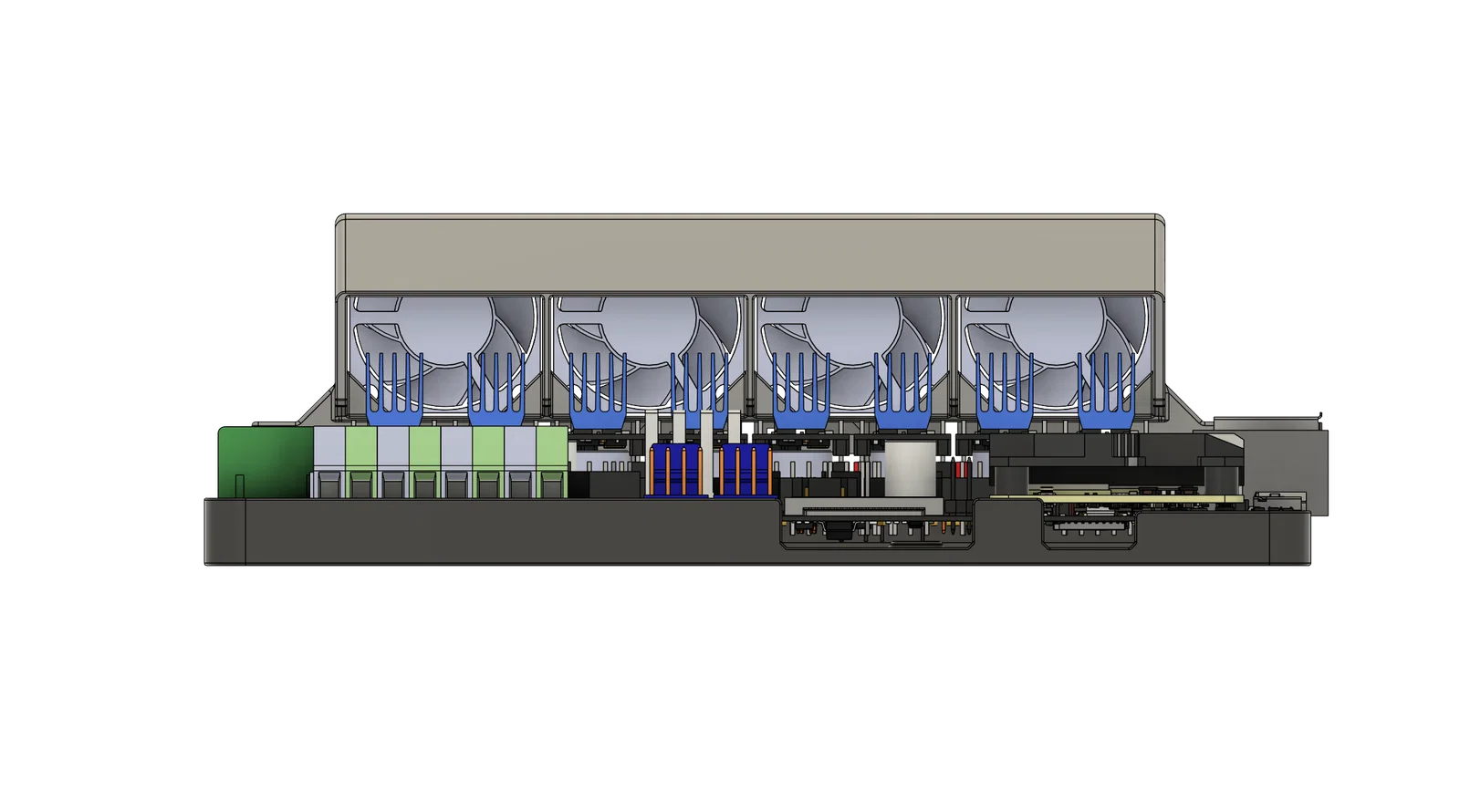

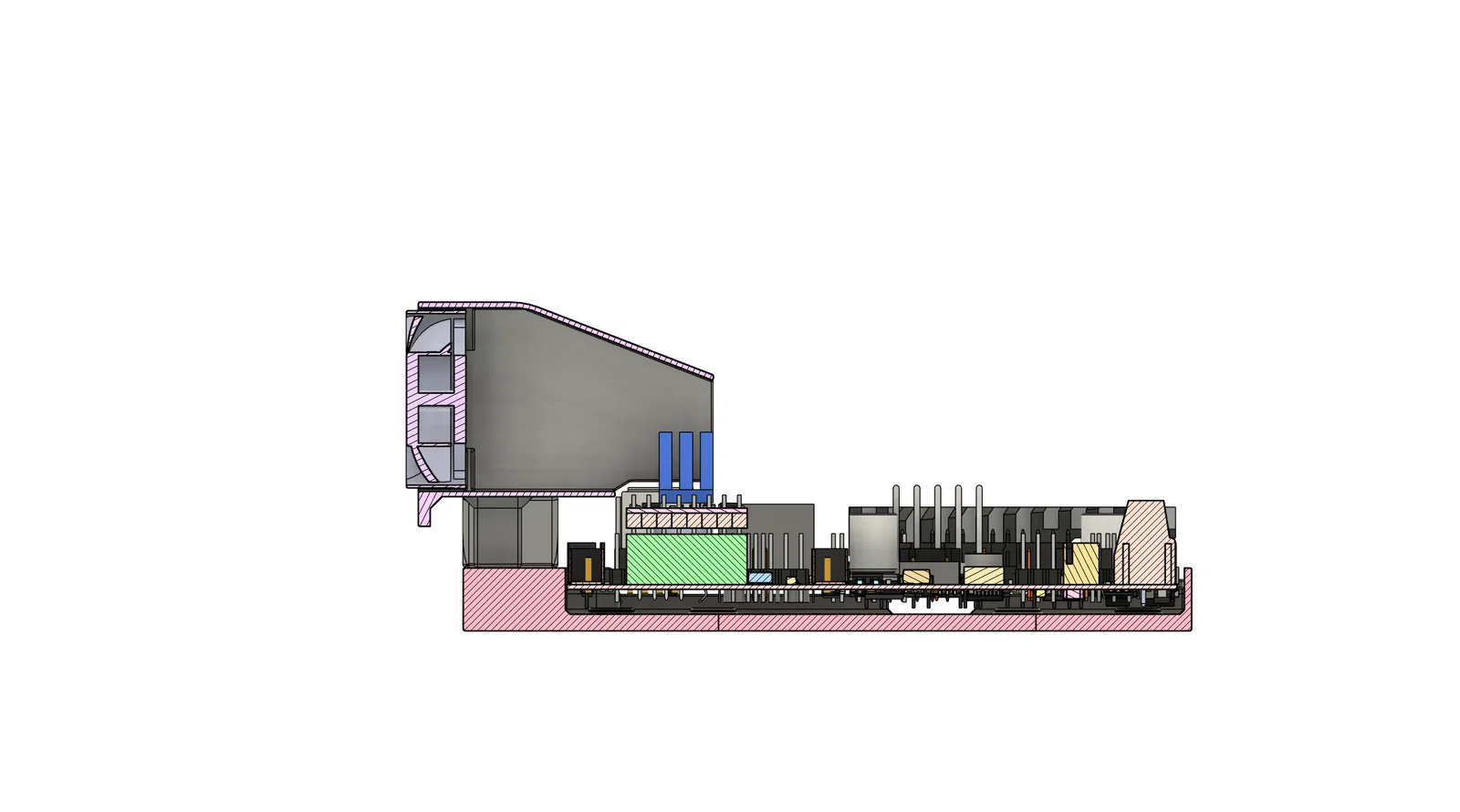

SkirtFlow M8P sử dụng hình học lấy gió bên để:

• Hút không khí mát bên ngoài từ các khe skirt

• Giảm thiểu tuần hoàn khí nóng

• Cải thiện khả năng làm mát tản nhiệt của driver

Ghi công

Base được thiết kế lại từ các dự án:

• Manta Rays BTT Manta M8P Fan Case
• Ramalama2 Voron 2 Mods – Octopus Pro Fan Case

Cảm ơn các tác giả gốc đã tạo tiền đề và nguồn cảm hứng cho dự án này.

Miễn trừ trách nhiệm

Sử dụng với trách nhiệm của riêng bạn. Vui lòng kiểm tra độ khớp, linh kiện, hướng gió và an toàn điện trước khi vận hành. Hãy luôn đảm bảo không gian thoáng đãng với các thiết bị điện tử, phần viền (skirt) và dây điện xung quanh trước khi bật nguồn.
