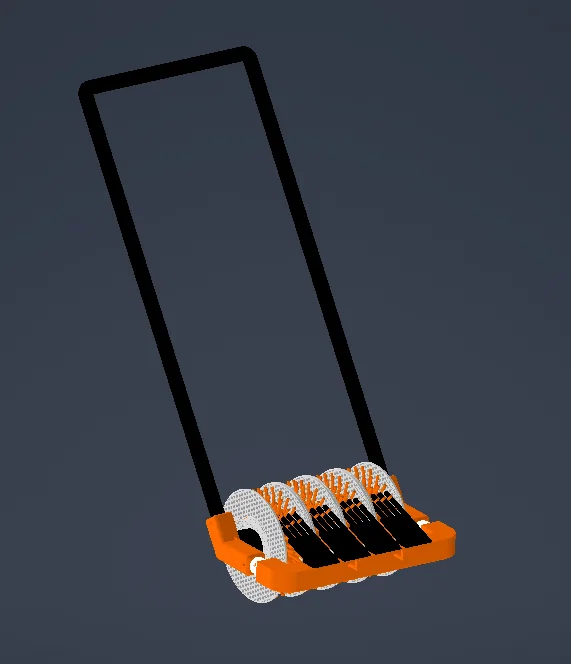

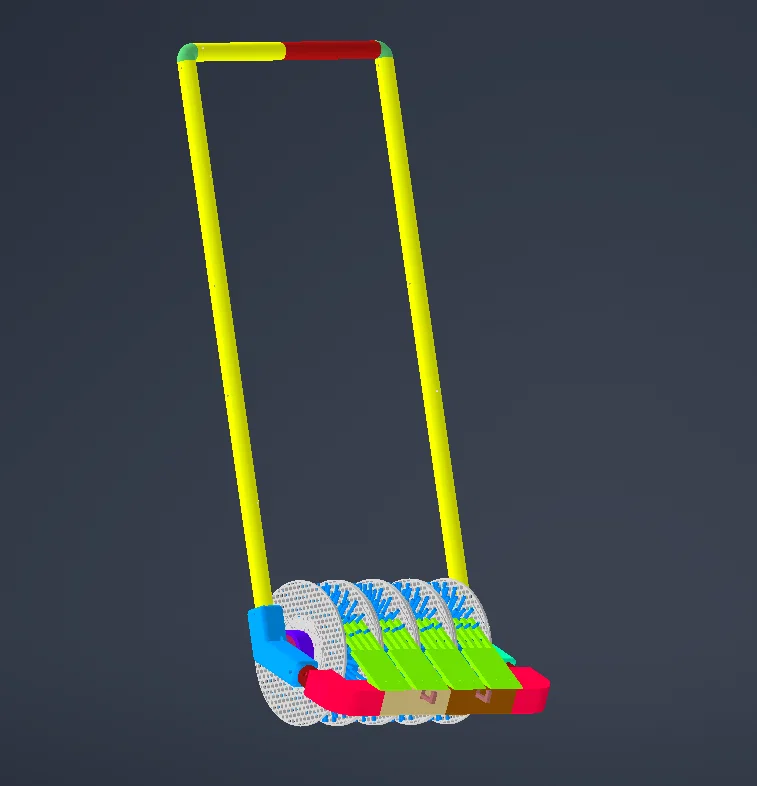

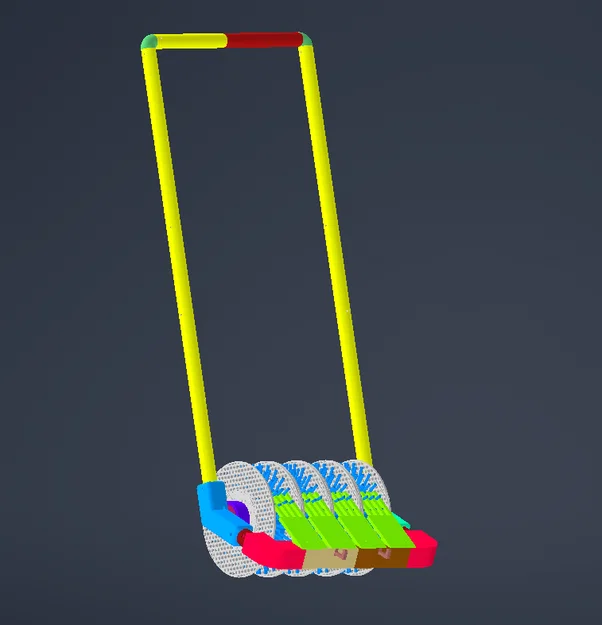

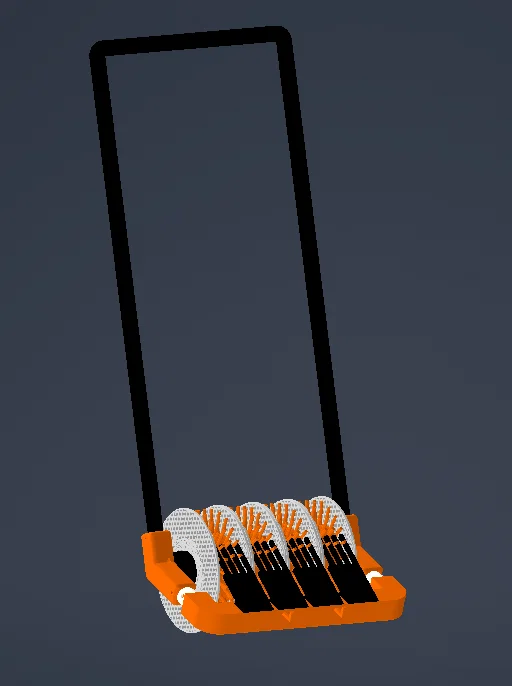

SweetGum Sweeper - Dụng cụ thu gom quả cây vườn nhà

GIỚI THIỆU

SweetGum Sweeper là giải pháp của mình không chỉ để dọn dẹp sân vườn, mà còn giúp tái sử dụng các lõi cuộn nhựa (spool) Prusament đã dùng hết. Trên thị trường hiện nay, các thiết kế tương tự thường có giá hơn 400 USD và mình muốn thay đổi điều đó. Nhờ có cuộc thi của Prusa đã truyền cảm hứng để mình thực sự nỗ lực và hoàn thành dự án này đúng thời hạn. Mình hy vọng rằng mọi người sẽ thấy thiết kế này hữu ích, cùng nhau phát triển nó thành một hệ sinh thái mở để ngày càng hoàn thiện hơn!

Mẫu này có độ rộng thu gom khoảng 11 inch.

In ấn

Mình khuyến khích in tất cả các linh kiện, ngoại trừ các đĩa thu gom (Pick-Up Disks), bằng vật liệu PETG, ABS, ASA hoặc các loại vật liệu chịu thời tiết khác. PLA cũng có thể dùng được, nhưng sẽ dễ bị biến dạng nếu sử dụng dưới trời nắng nóng.

Đối với các đĩa thu gom (Pick-Up Disks), vật liệu 95A TPU là lựa chọn phù hợp nhất vì vừa đủ cứng cáp lại vừa có độ đàn hồi cần thiết.

Số trong ngoặc sau tên mỗi bộ phận là số lượng chi tiết cần in để lắp ráp.

Mẫu này yêu cầu bàn in 256mm^3.

Tổng thời gian in tùy thuộc vào máy in của bạn nhưng thường sẽ mất khoảng 5 ngày.

Lượng nhựa cần dùng

Tùy vào độ dung sai (tolerance) của máy in, các chốt (pins) có thể cần được tăng hoặc giảm kích thước khoảng 1%.

Vật liệu chính:

Cam: 917g

Đen: 830g

Trắng: 38g

TPU:

Cam: 833g

Tất cả các số liệu trên là ước tính dựa trên phần mềm slicer với cấu hình thiết lập của mình.

Thiết lập in

File 3MF đã có sẵn với đầy đủ các thiết lập. Trừ khi được chỉ định khác, bạn hãy dùng các cài đặt sau:

Bình thường: 5 lớp tường (Walls), 20% Gyroid Infill

Các bộ phận giỏ (tất cả các phần có từ "basket" ngoại trừ móc treo): 8 lớp tường, 25% Gyroid Infill

Móc treo giỏ: 10 lớp tường, 30% Gyroid Infill

Lắp ráp

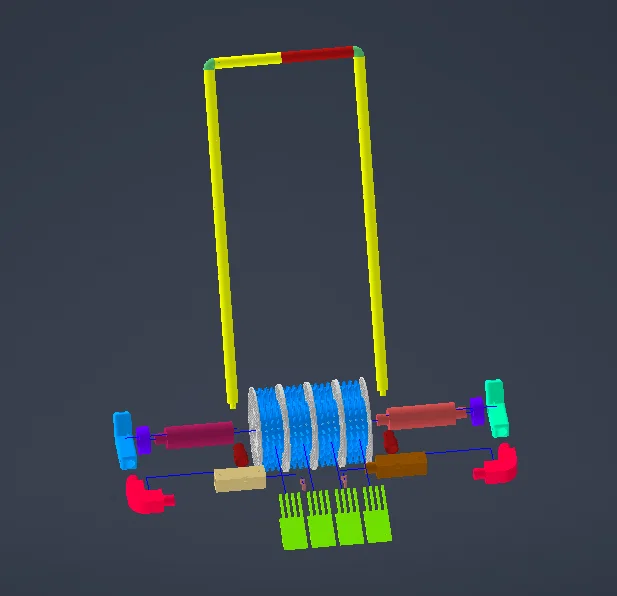

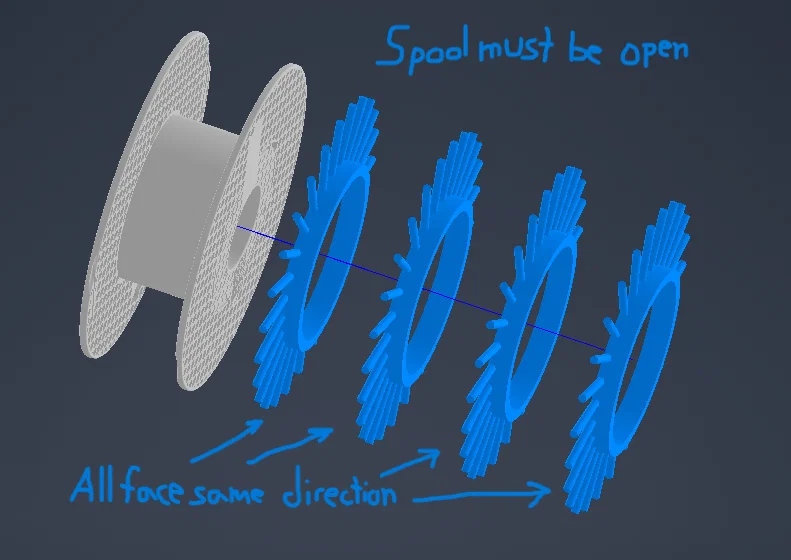

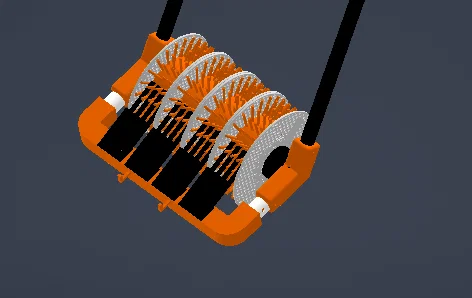

Việc lắp ráp SweetGum Sweeper rất đơn giản. Hình ảnh bung linh kiện (explosion views) của thiết kế là đủ để bạn lắp ráp toàn bộ mô hình, trừ các chốt giữ cố định. Đối với các chốt, bạn chỉ cần căn chỉnh các lỗ ở mỗi bên mô hình lại với nhau. Với bộ phận gạt (wipers), sau khi đã căn chỉnh với các đĩa thu gom sao cho không chạm vào nhau, bạn hãy bắt vít chúng vào các thanh giằng. Hãy đảm bảo tất cả các đĩa thu gom trên cuộn nhựa đều quay về cùng một hướng! Nếu bạn sử dụng giỏ đựng đi kèm, bạn sẽ cần khoan các lỗ ở phía trước để lắp các móc treo.

Phần cứng

• 8 ốc vít <1": Link Amazon
• Giỏ: Kích thước khoảng 9"x9"x5". Kích thước không cần chính xác tuyệt đối, nhưng mặt trước phải nông. Link Target (cần tự khoan lỗ)
