Bộ giá treo tường nam châm cho dụng cụ đo đạc: thước, thước kẹp, ke vuông, thước đo góc
Bộ sưu tập giá treo tường nam châm cho các dụng cụ đo đạc như thước thẳng, thước kẹp, ke vuông và thước đo góc. Thiết kế này giúp dụng cụ luôn gọn gàng, trong tầm tay, bảo vệ độ chính xác của thước và giúp bạn quản lý thiết bị trong xưởng dễ dàng hơn.
Mô tả

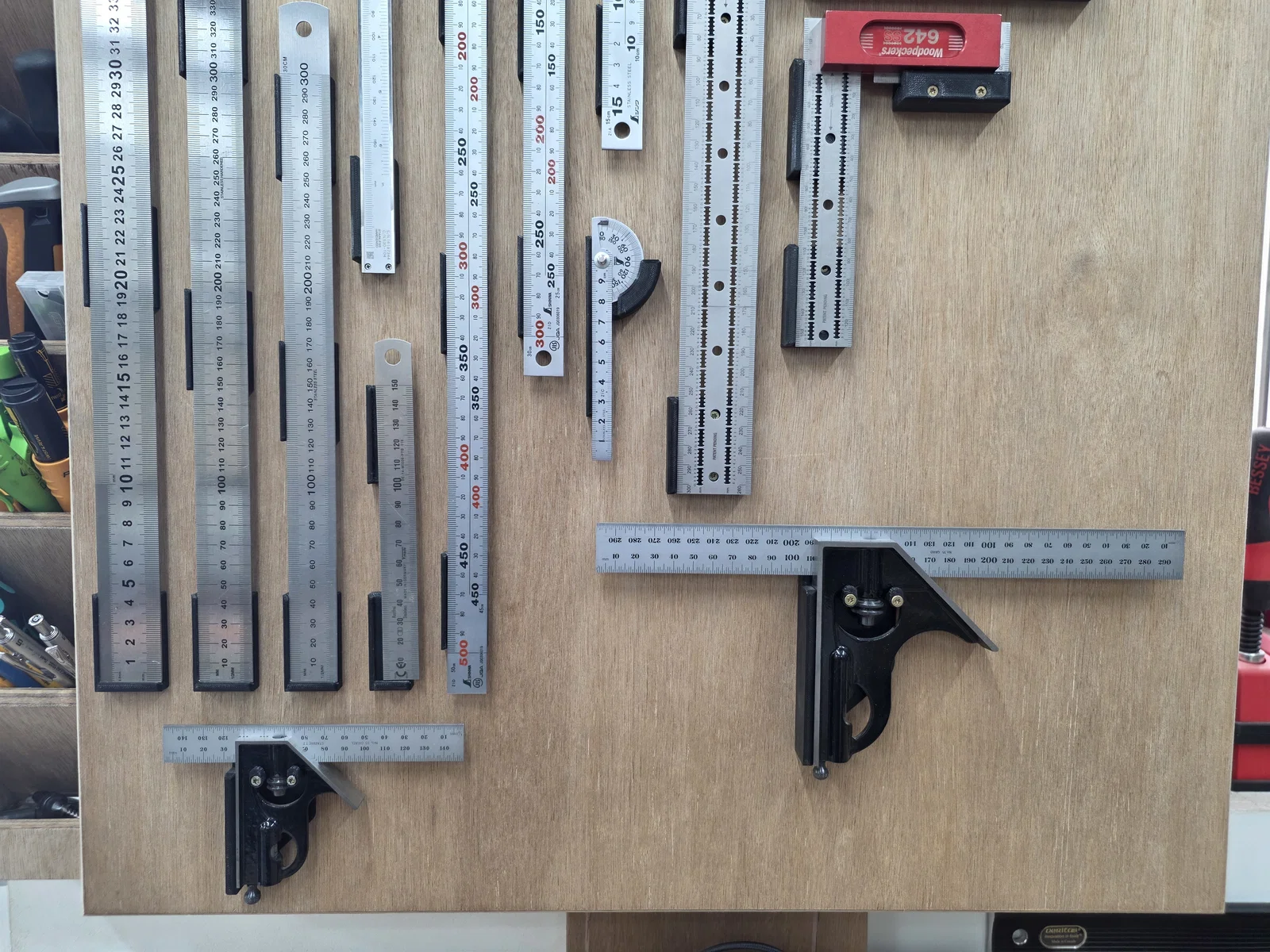

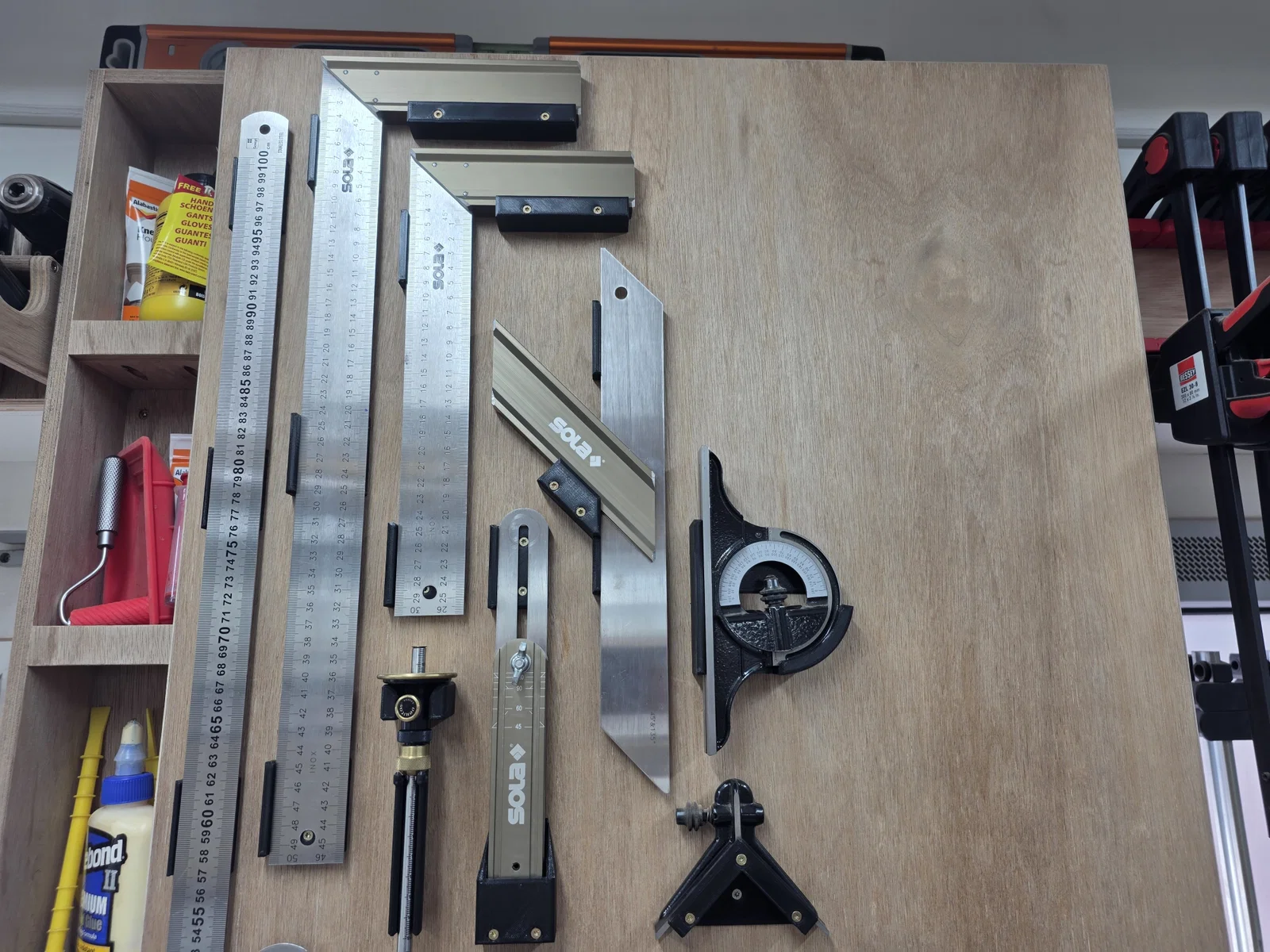

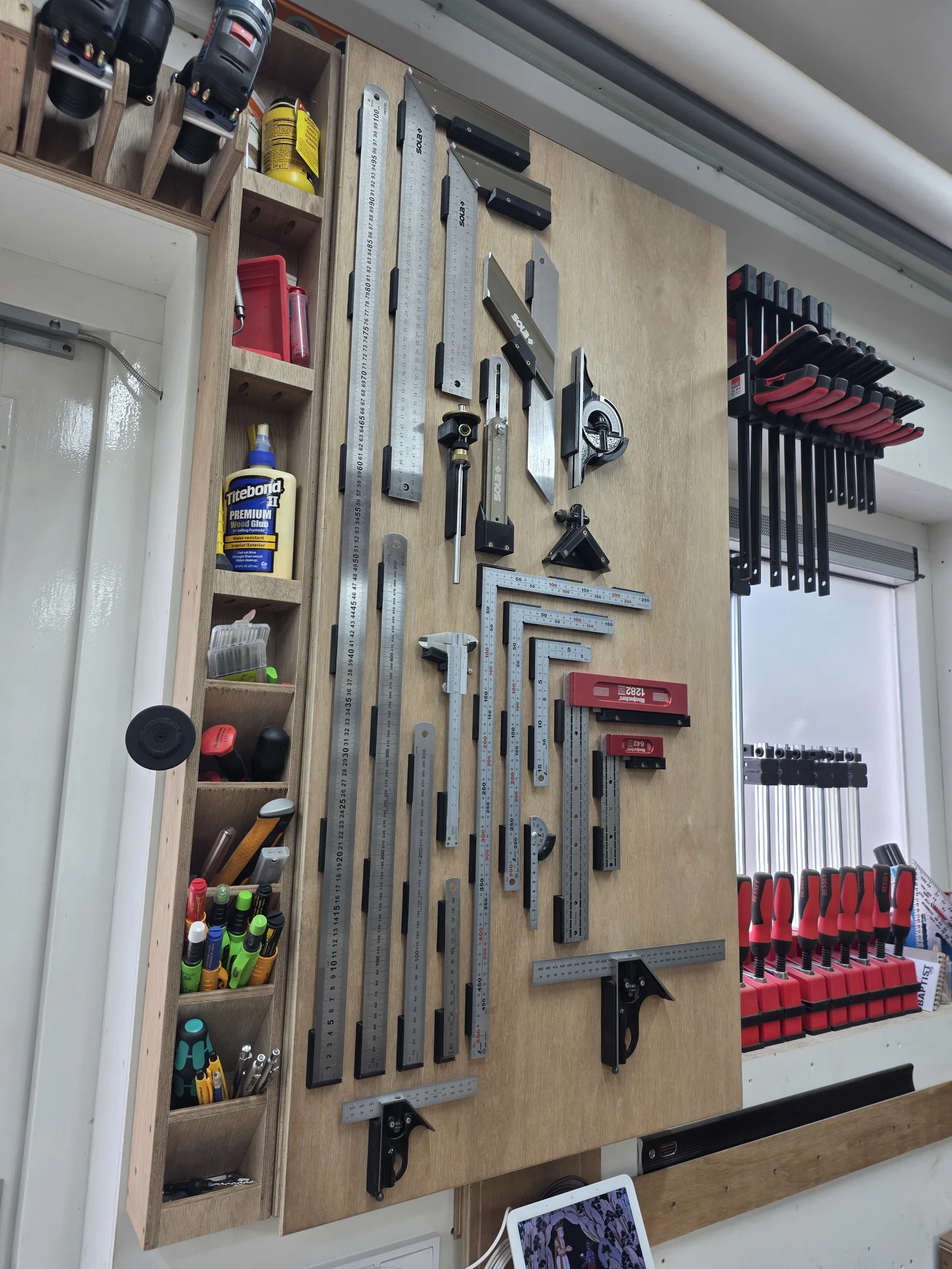

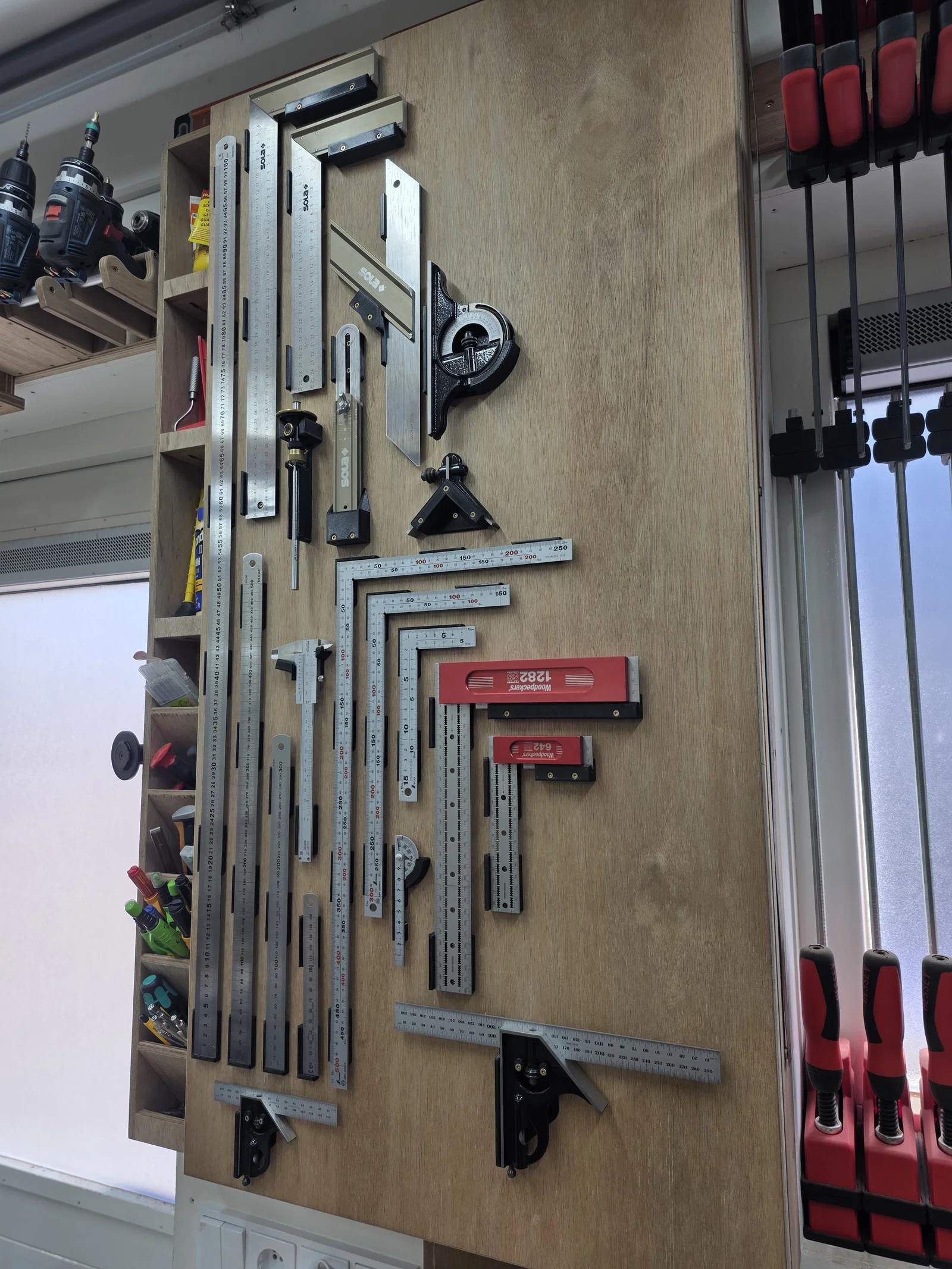

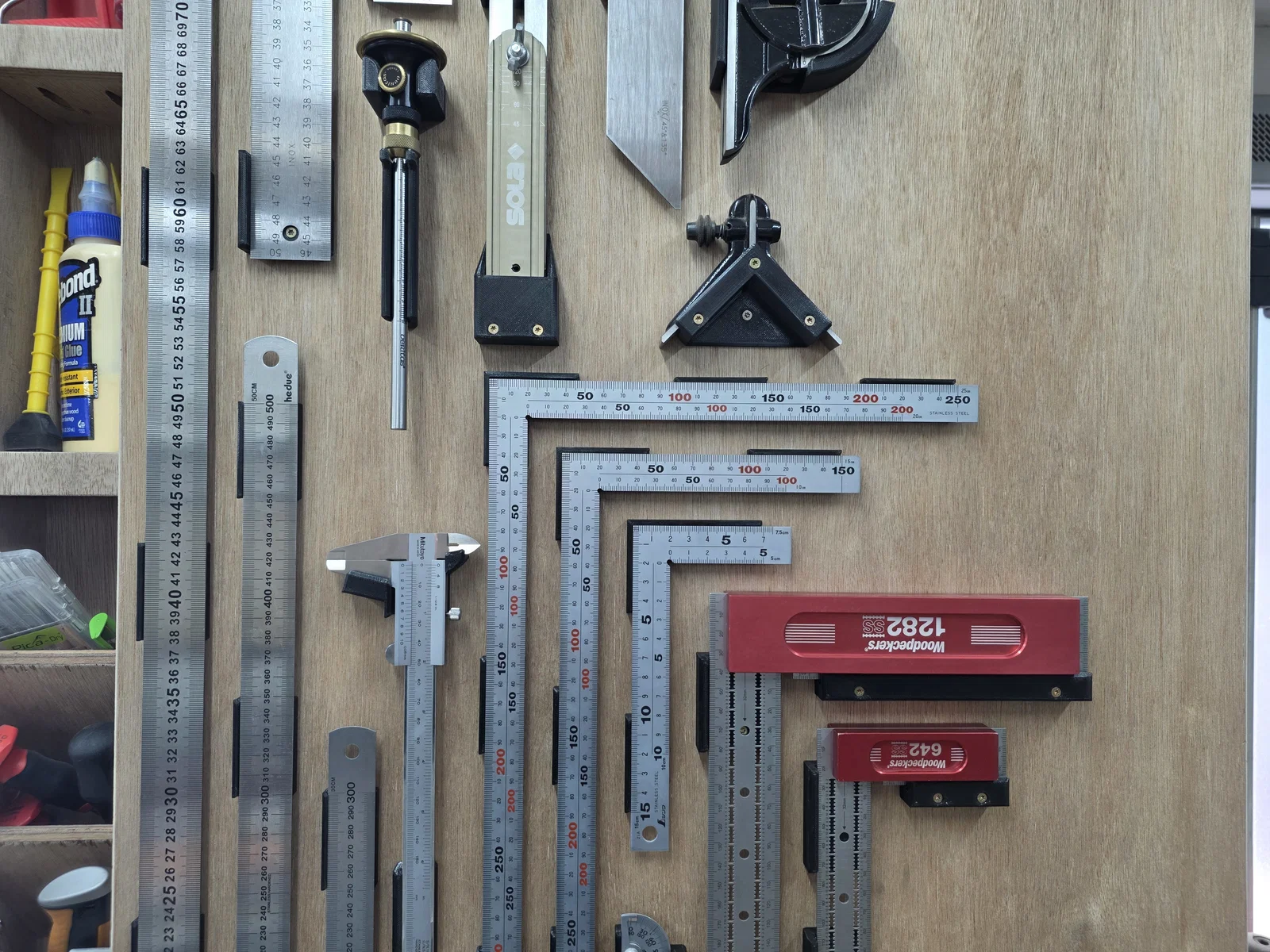

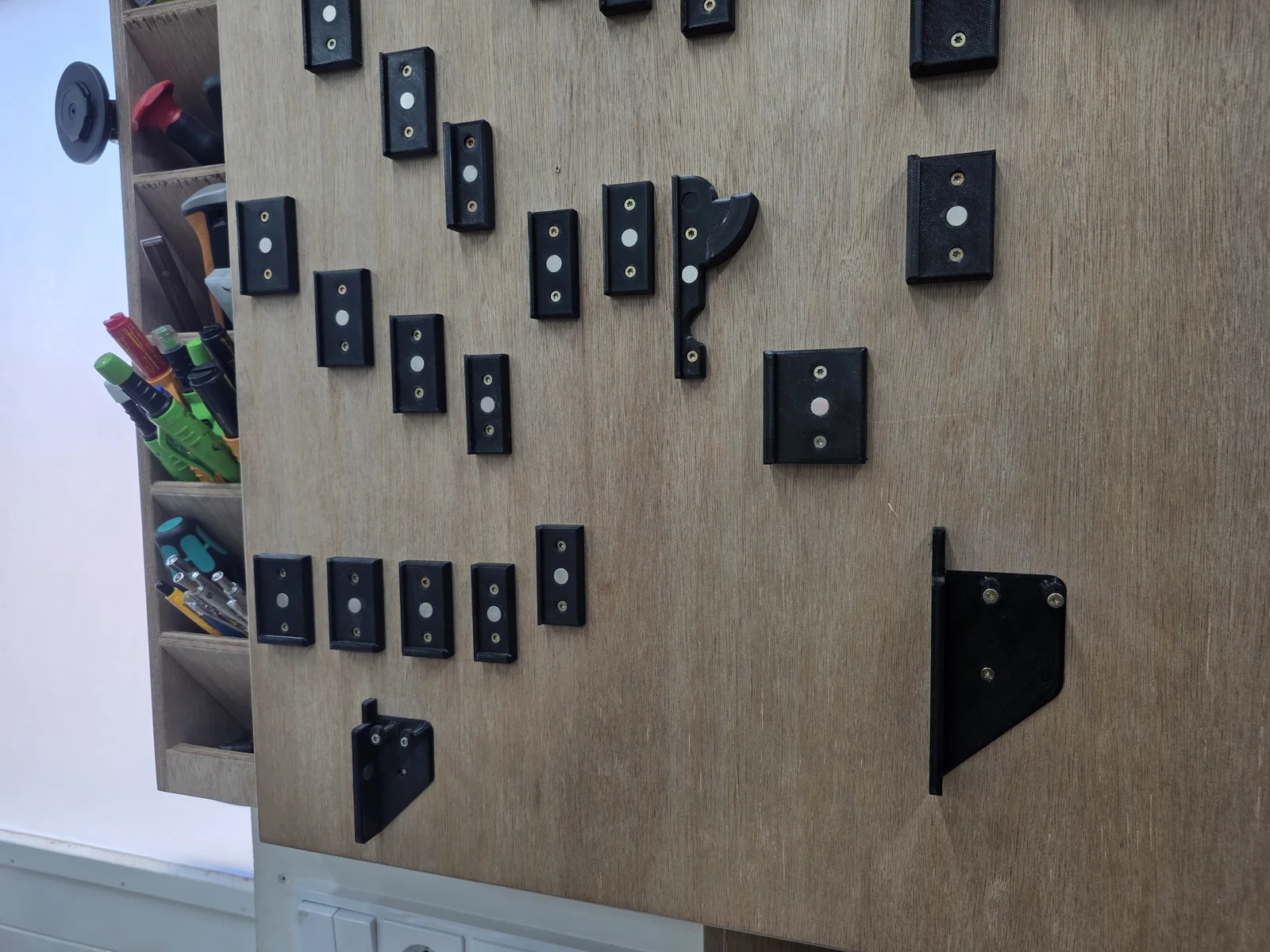

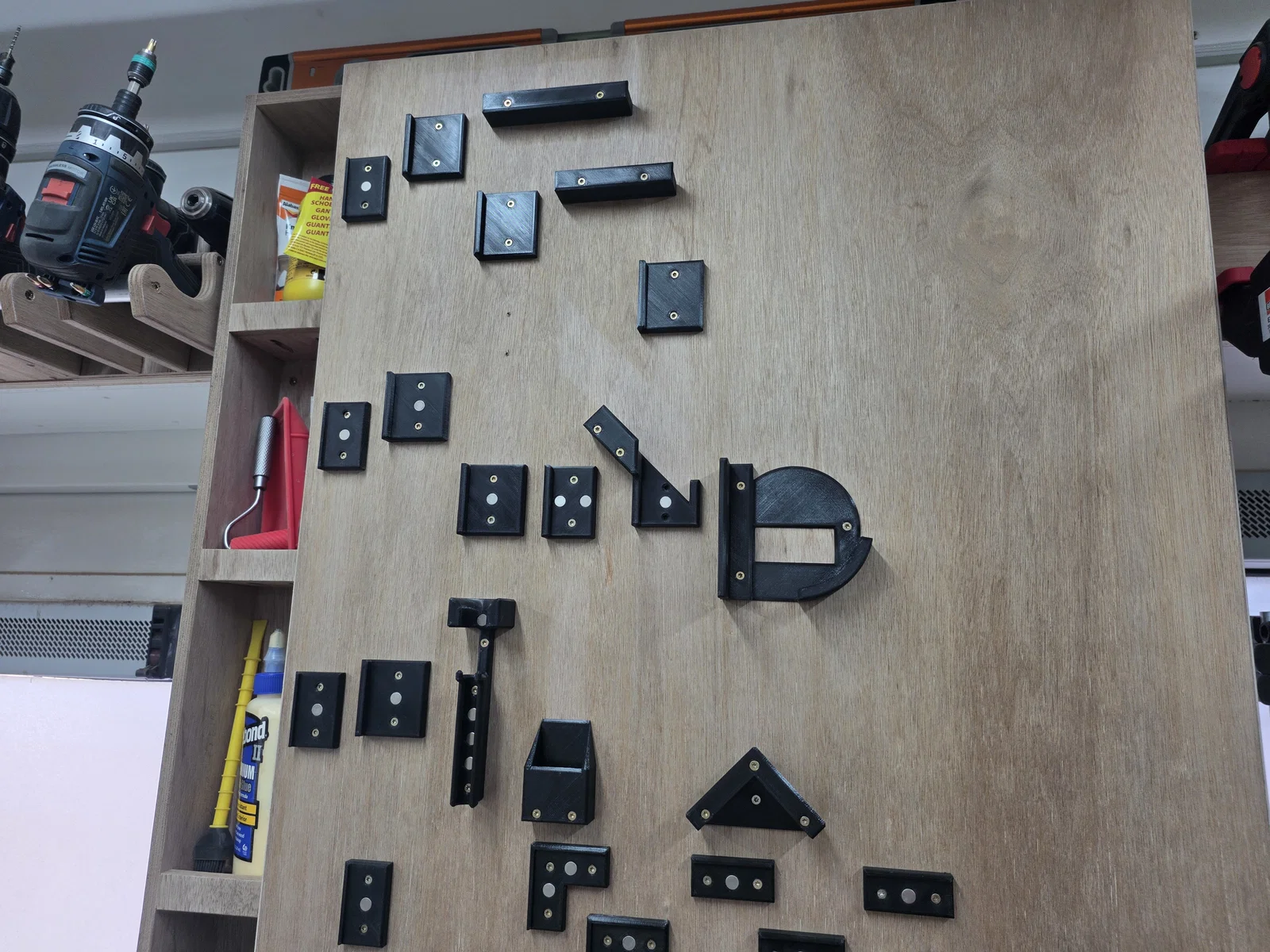

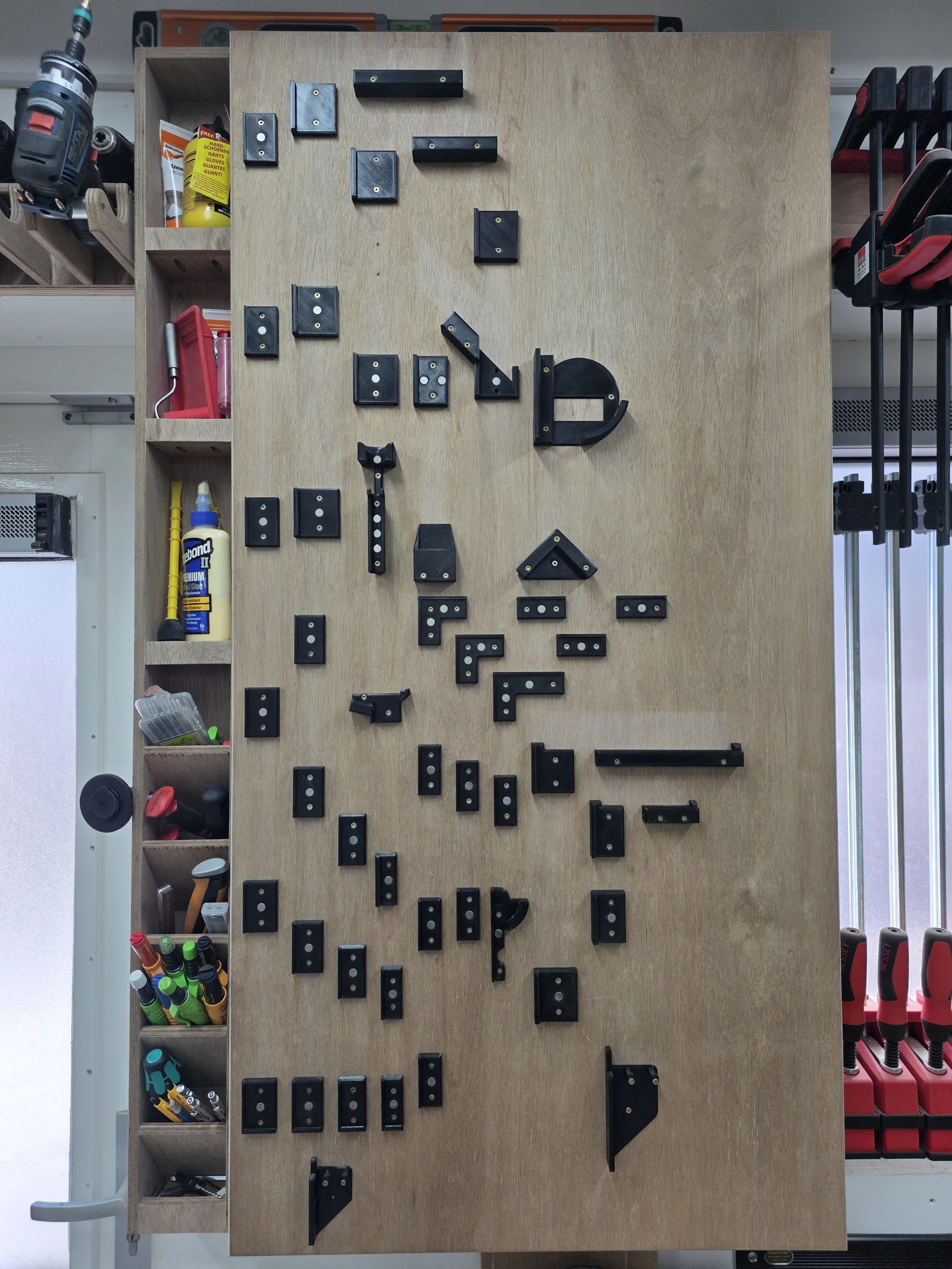

Mình đã thiết kế một hệ thống treo tường bằng nam châm để giữ các dụng cụ đo đạc và đánh dấu ngay phía trên bàn làm việc chính. Vì mình chủ yếu dùng máy điện cầm tay trong nghề mộc, nên mình thấy các dụng cụ đo đạc cần phải nằm trong tầm tay để dễ lấy.
Nếu cây thước 500mm nằm trong ngăn kéo, mình hay lười và dùng đại cây thước 150mm đo 3 lần liên tiếp, làm giảm độ chính xác của đường kẻ. Thêm nữa, khi các dụng cụ đo đạc tinh xảo được treo trên bàn, chúng sẽ không bị rơi rớt hay làm sai lệch thông số. Bạn cũng sẽ luôn biết chúng đang ở đâu và dễ dàng kiểm tra xem có món nào bị thất lạc không.

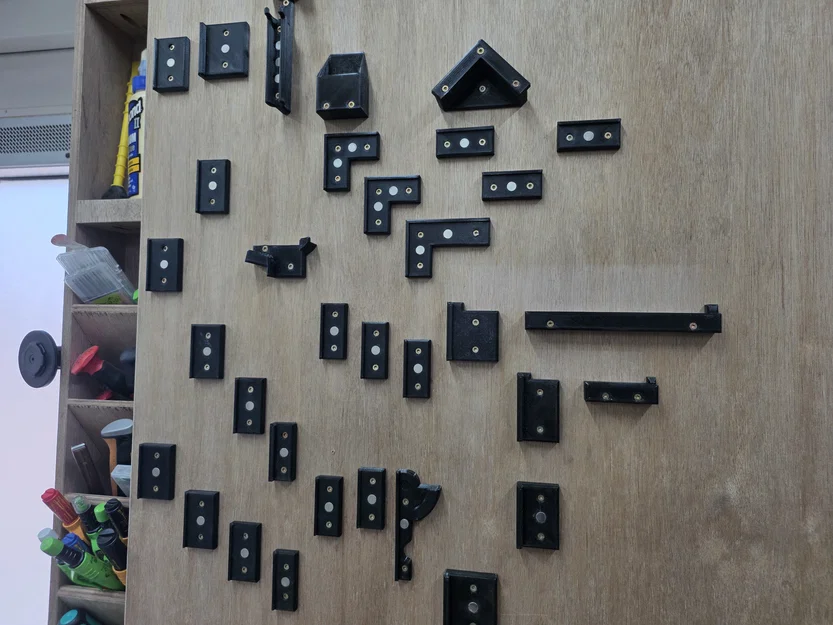

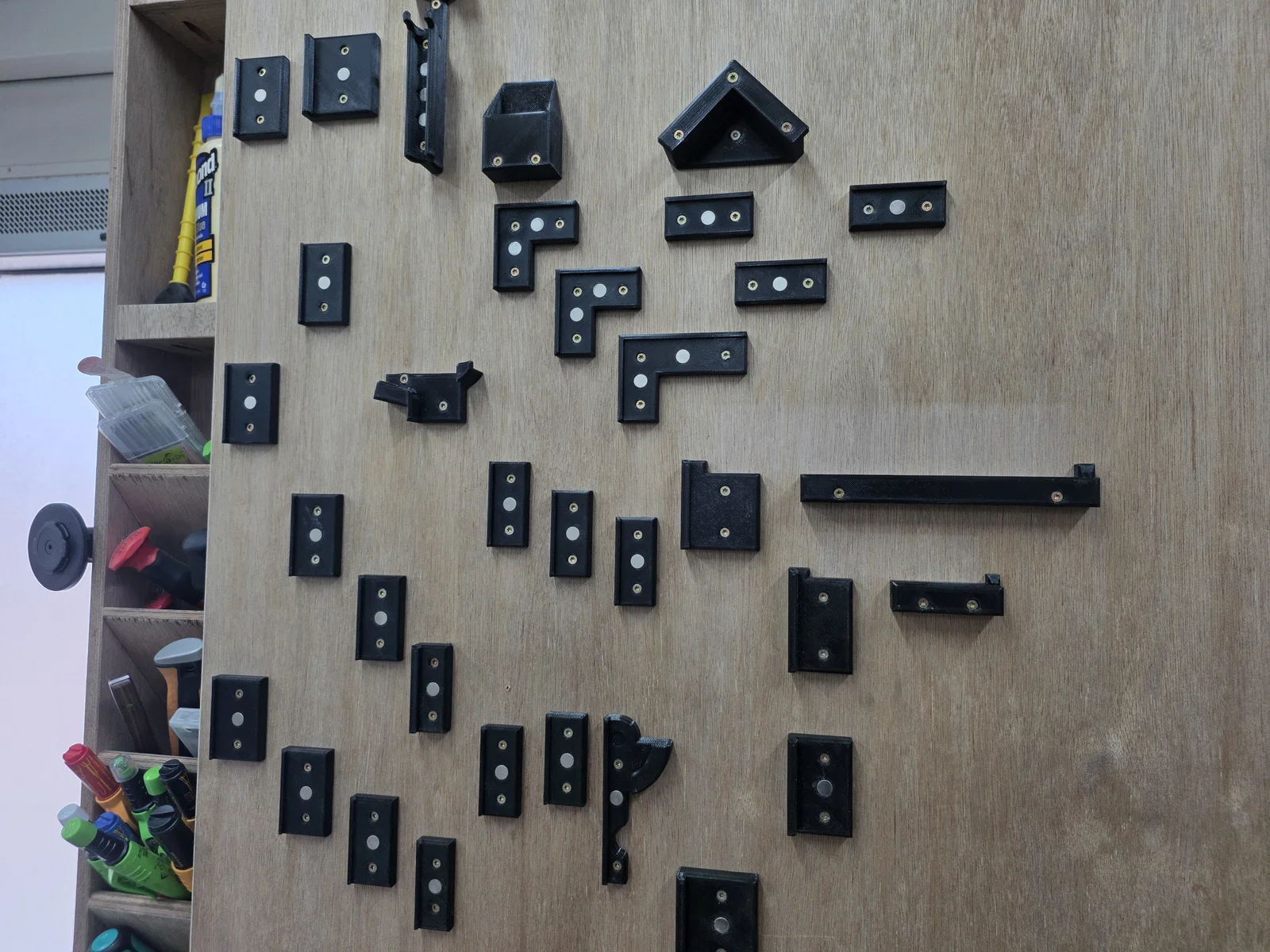

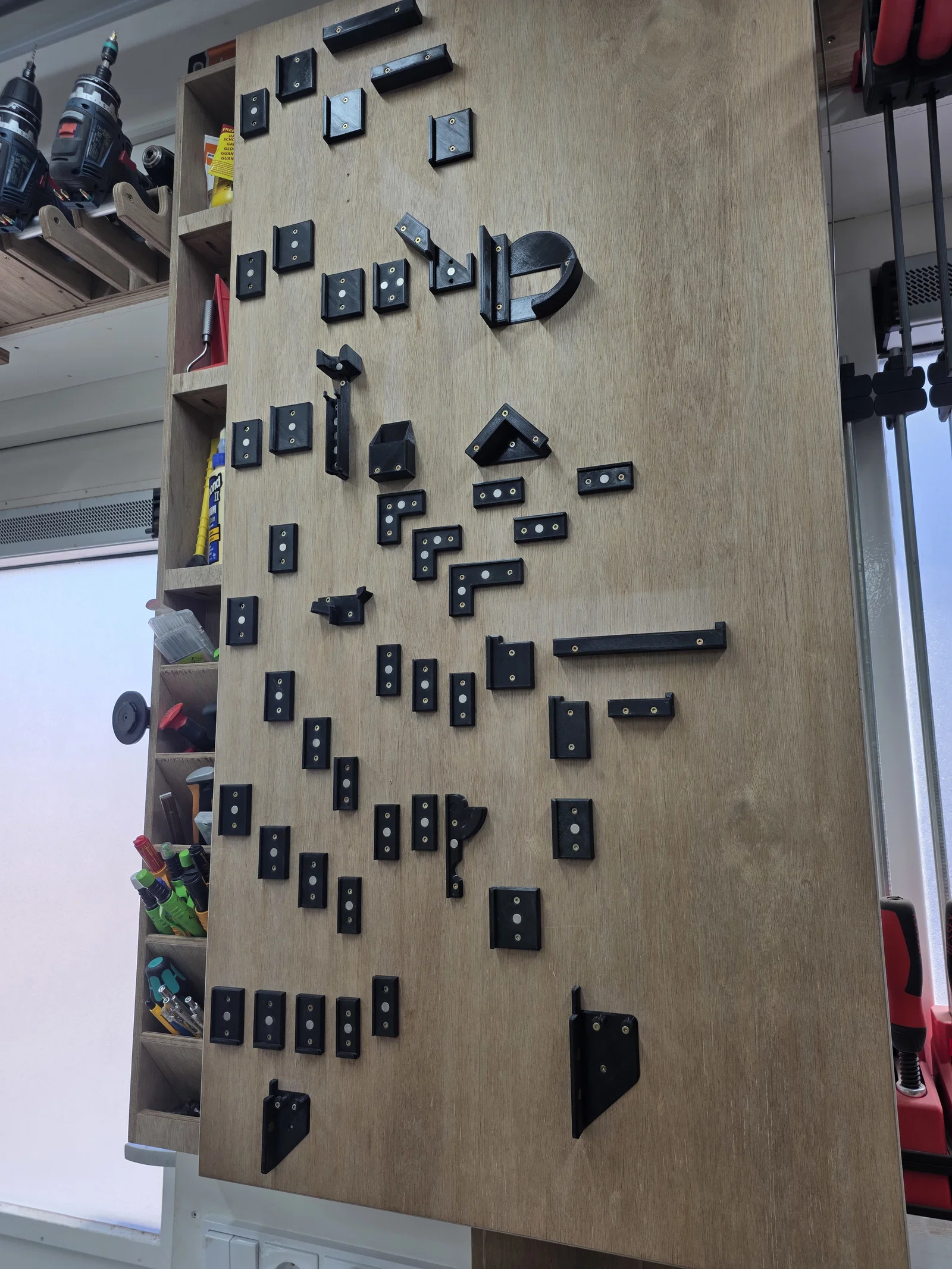

Các giá đỡ này được bắt vít vào bề mặt bằng ốc 3mm, và cố định dụng cụ bằng nam châm tròn 8x2mm giá rẻ, dán bằng keo 502.
Mình in bằng nhựa PETG:
- Đầu phun: 0.4mm
- Độ cao lớp in: 0.2mm
- Infill: 20%
- Hỗ trợ (Support): Tùy từng bộ phận, có vài chi tiết sẽ cần dùng đến support.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
