Gọng gắn bình nước xe đạp Side Loader

Động lực

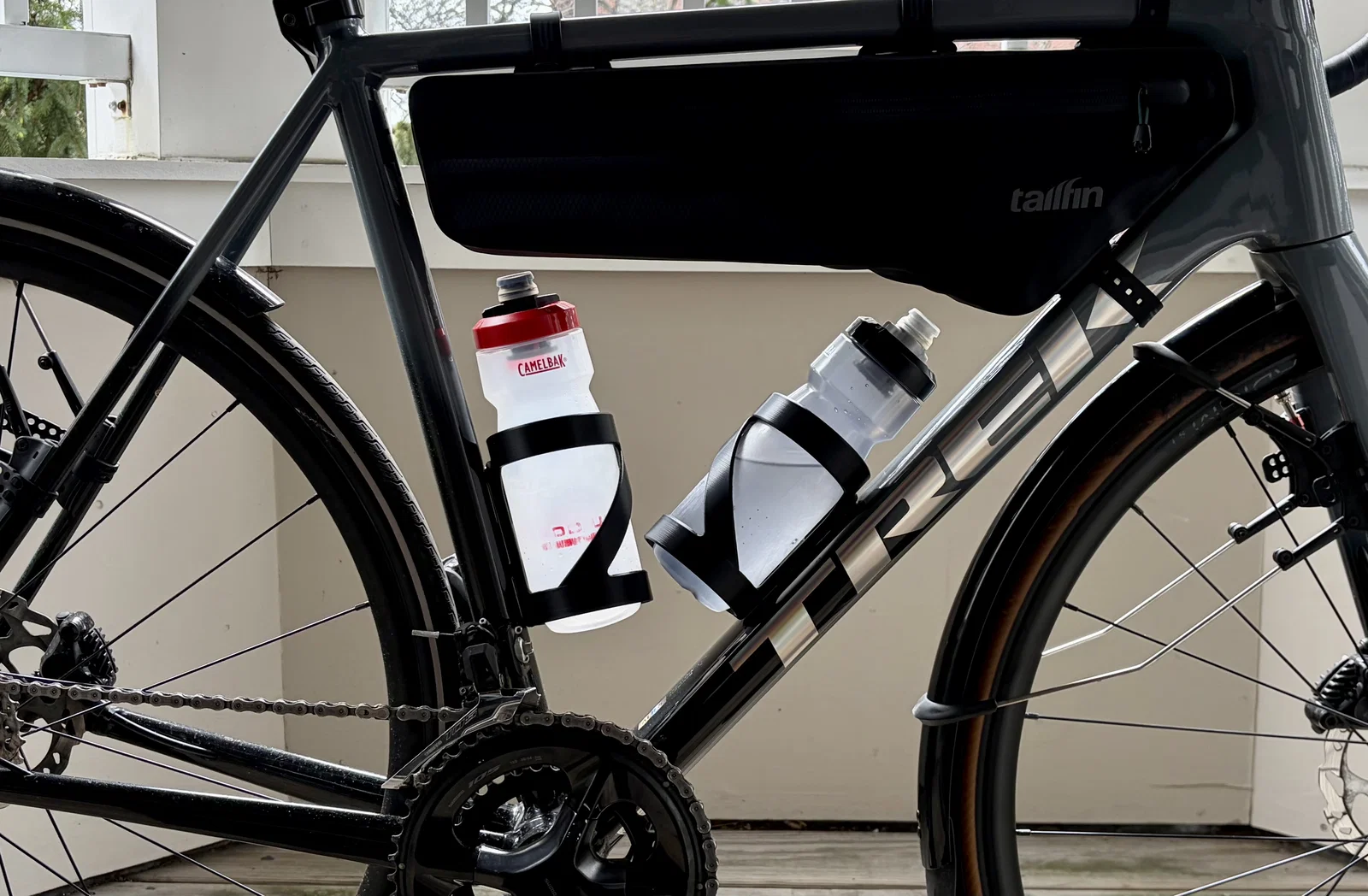

Tui có mua vài cái gọng bình nước side-loader của Canyon để gắn cùng với túi treo khung xe, nhưng quên mất là cần mỗi loại một hướng thì mới có 2 cái lấy bình cùng một bên được. Thế nên tui tự thiết kế một mẫu để in ra cho đủ cặp.

Chi tiết

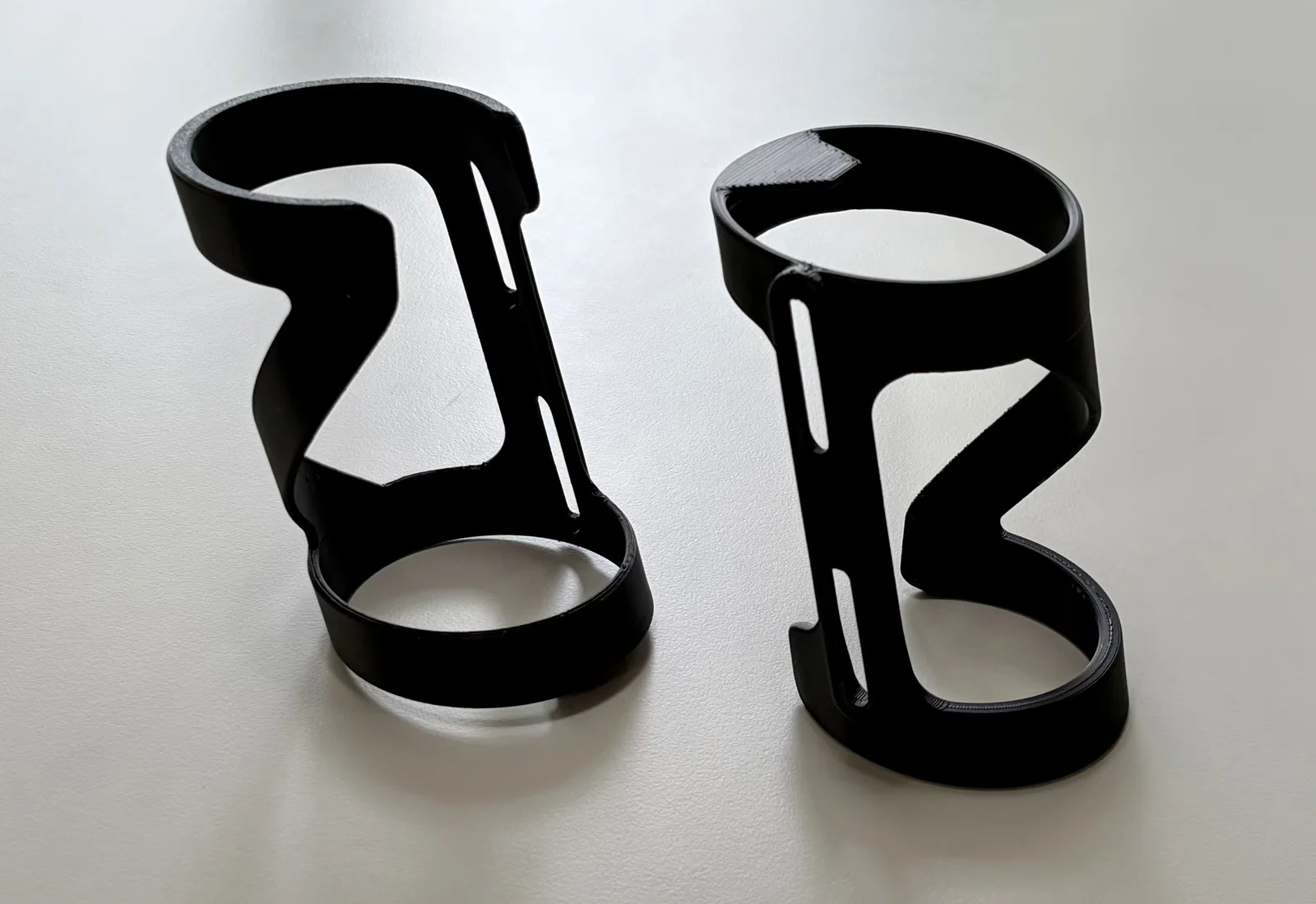

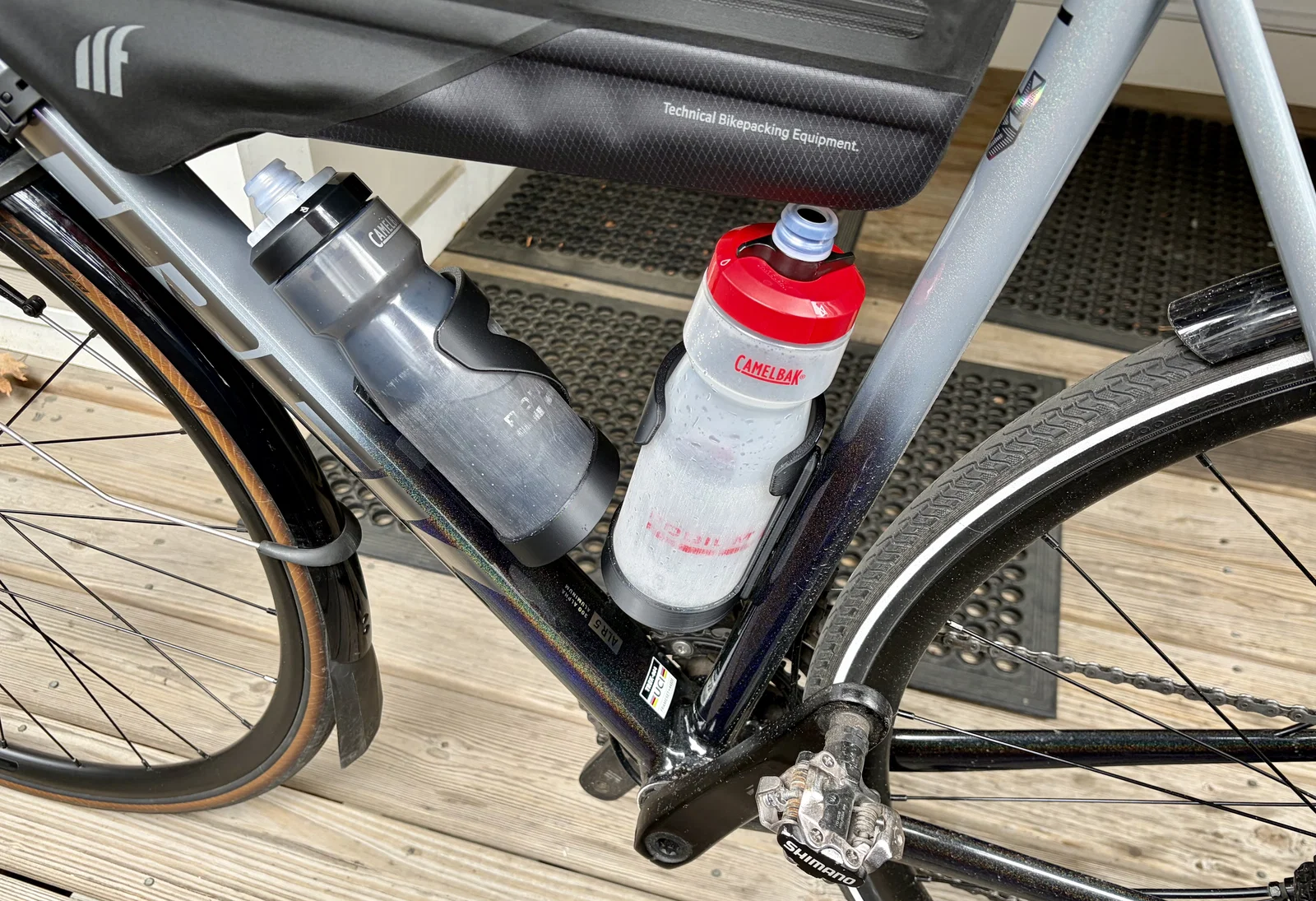

Gọng này được thiết kế để giữ bình nước tiêu chuẩn đường kính 73mm, nhưng phần cổ trên hơi nhỏ hơn một chút để ôm bình chắc chắn hơn. Gọng dùng rất ổn với bình CamelBak Podium 24oz của tui.

Tui cố gắng thiết kế gọng này mà không cần thêm phụ kiện ốc vít gì cả vì thấy mọi người chuộng kiểu này hơn. Dù chưa test kỹ lắm nhưng tui đã dùng để đi làm hàng ngày mấy tuần nay, tháo ra gắn vào liên tục mà vẫn chưa thấy hỏng hóc gì.

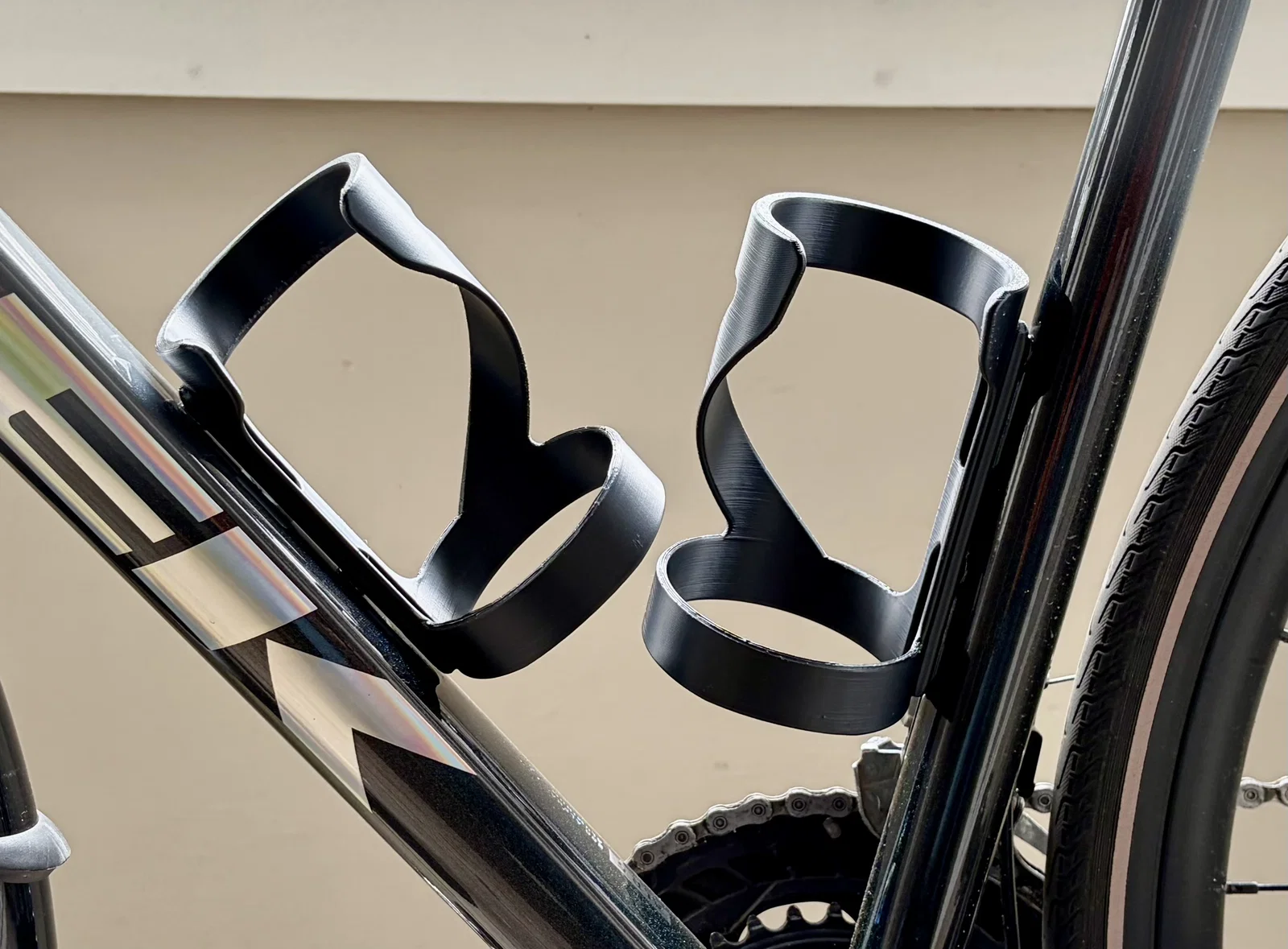

Cách lấy bình ra là bạn đặt đáy bình nghiêng vào vòng dưới rồi đẩy ngược lên để khớp vào vòng trên.

Mẹo in ấn

• Tui khuyến khích in bằng ABS/ASA hoặc PETG vì tính chất cơ học tốt hơn hẳn so với PLA.

• Tui chưa thử in PLA nên không rõ kết quả thế nào. Nếu bạn dùng PLA, gọng sẽ kẹp chặt hơn nhưng dễ gãy hơn, với lại PLA bị biến dạng (creep) theo thời gian nên gọng sẽ nhanh bị lỏng.

• Tui in với 4 perimeters và đầu phun 0.4mm (tức là tường dày 1.6mm), nhưng bạn có thể tăng/giảm số lớp perimeter để điều chỉnh độ cứng của vòng giữ bình (càng nhiều perimeter thì gọng càng kẹp chặt).

• Tui in đặt phần vòng kẹp trên phẳng sát mặt bàn. Hãy đảm bảo bàn in bám dính tốt, hoặc có thể thêm brim nếu cần.

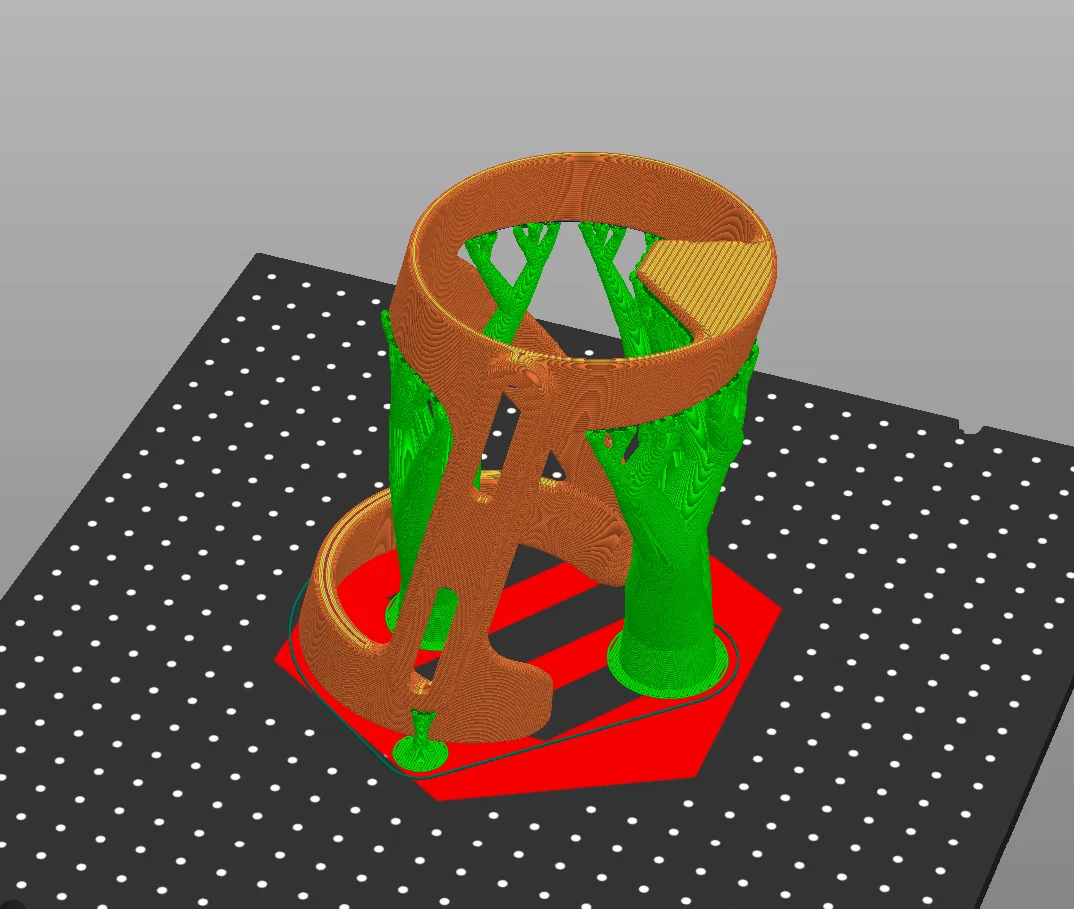

• Tui sử dụng tính năng paint-on organic/tree support để đỡ phần xoắn và vòng giữ, vì nếu không có nó thì đầu phun máy in của tui dễ bị va vào gây bong bản in khỏi bàn. Nếu dùng z-hop hoặc giảm tốc độ di chuyển thì có thể không cần support.

• Bạn chỉ cần Mirror (đối xứng) mẫu trong phần mềm slicer nếu muốn có gọng quay theo hướng ngược lại.
