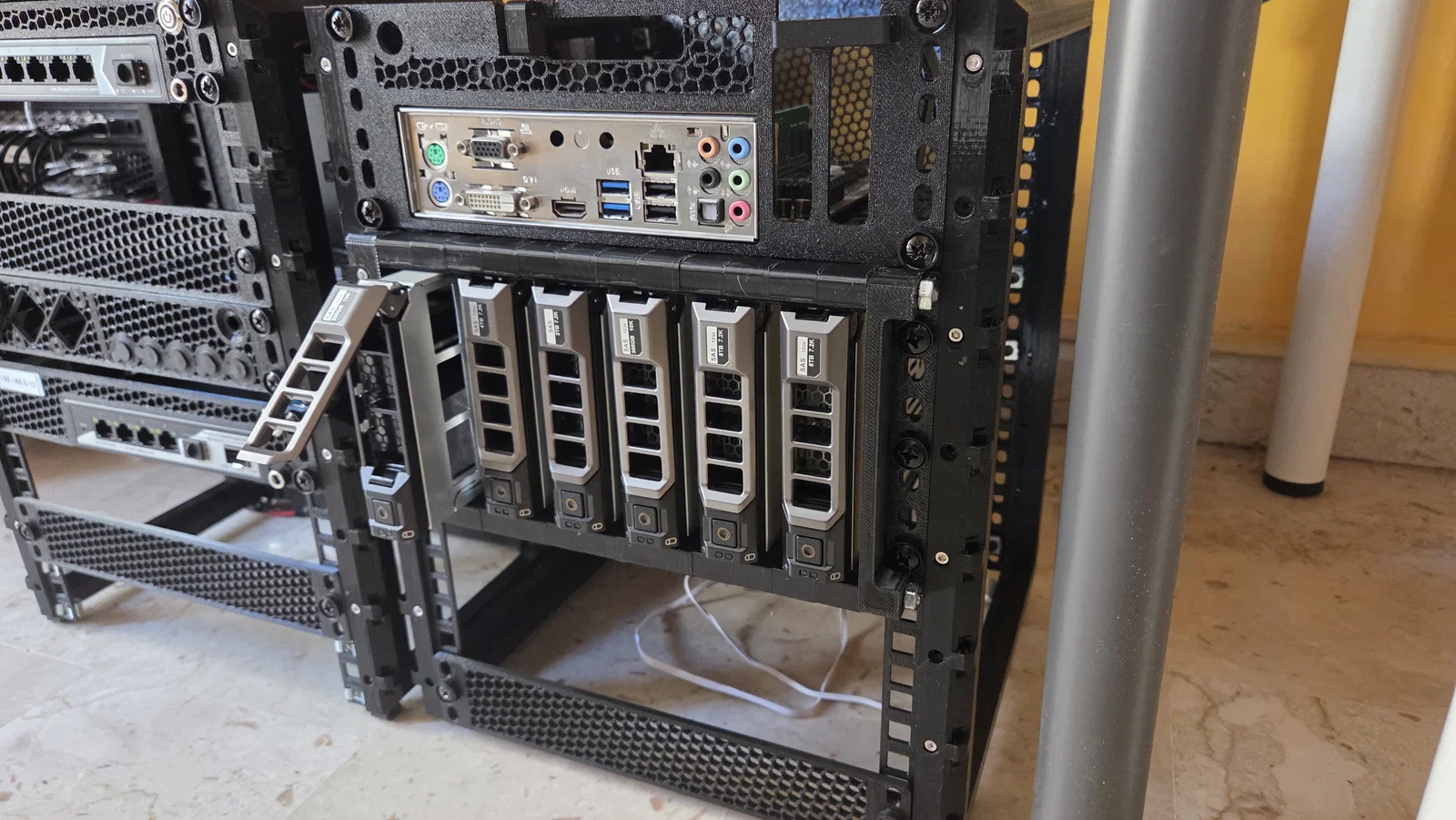

Khung gắn HDD cho tủ rack 10 inch - hỗ trợ hot swap

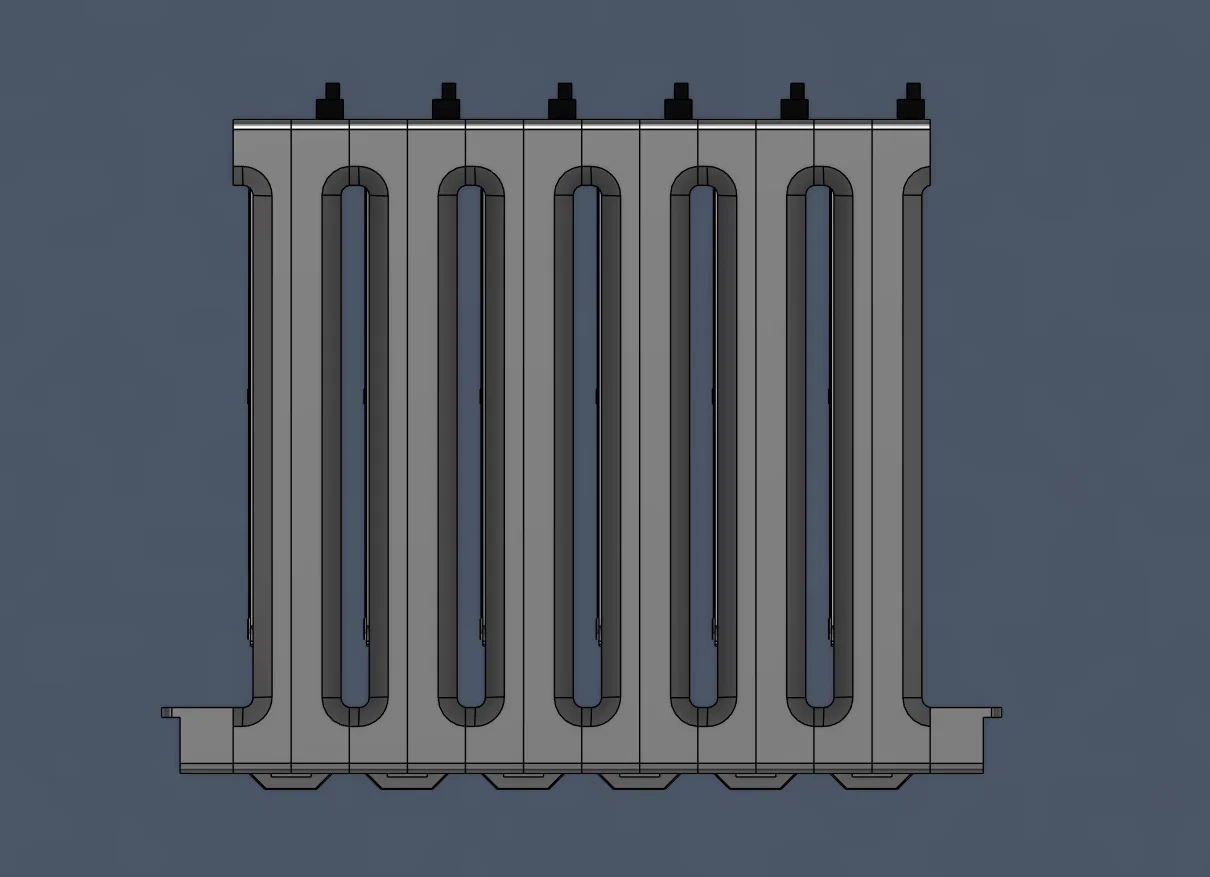

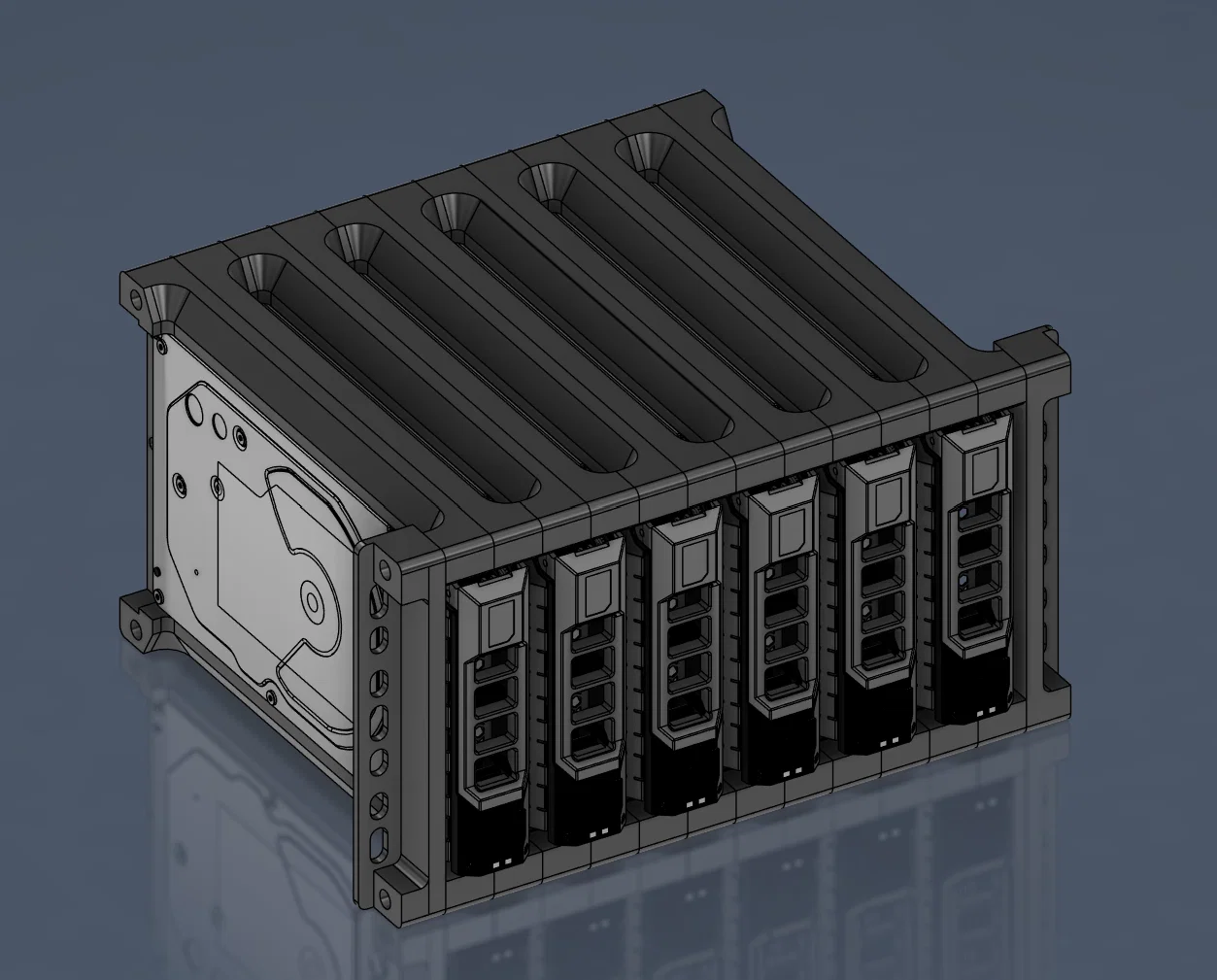

Lấy cảm hứng từ thiết kế của @OloDeepdelver, mình đã cải tiến mẫu trước đây của mình để hỗ trợ khay ổ cứng hot-swap. Giống như phiên bản cũ, thiết kế này chứa được tối đa 6 ổ cứng (3.5" hoặc 2.5") và đã được tối ưu hóa luồng khí theo cả hai hướng "từ sau ra trước" và "từ dưới lên trên".

Phần khung được gia cố bằng bốn thanh ren M6 để tăng độ cứng cáp tổng thể.

File STEP được bao gồm sẵn để mọi người dễ chỉnh sửa.

Thiết lập in (Print settings)

In nằm phẳng trên bàn in mà không cần support. Tổng lượng nhựa tiêu thụ chỉ dưới 500g.

Danh sách linh kiện in (Parts)

• 2× ear.stl
• 6× half1.stl
• 6× half2.stl

Danh sách vật tư (BOM)

• 2× thanh ren M6 × 254 mm
• 2× thanh ren M6 × 222 mm
• 4× đai ốc M6
• 12× ốc cấy brass insert M3 hoặc đai ốc M3
• 12× ốc M3 × 20 mm (cho brass insert) hoặc ốc M3 × 25 mm (cho đai ốc)
• 6× Adapter SATA (như hình)
• 6× Khay ổ cứng Dell PowerEdge (như hình)
