Hệ thống đầu nối MIL Size D 5 chân chuẩn N (D38999 D-5)

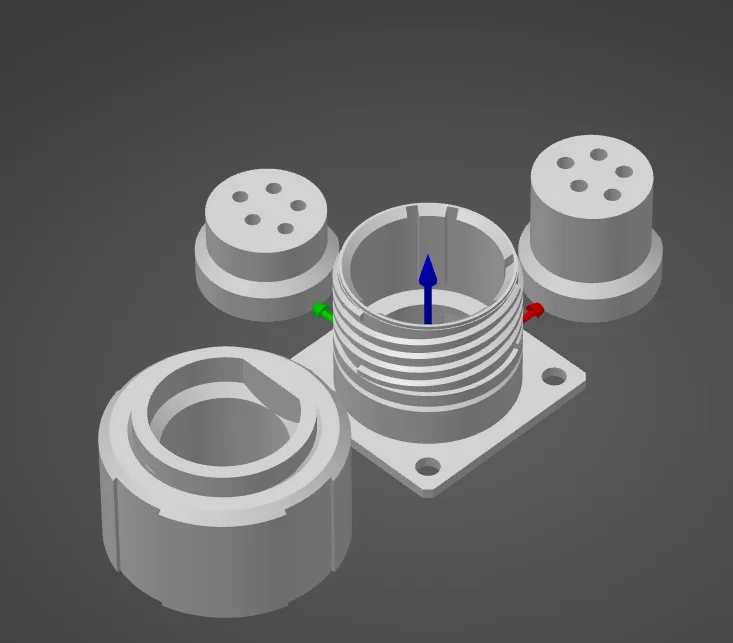

Đây là các mô hình hệ thống đầu nối điện chuẩn quân sự (MIL spec-ish) được thiết kế cho in 3D. Các đầu nối này bao gồm bốn thành phần chia làm hai nhóm:

1. Vỏ (Shells): bao gồm ổ cắm gắn tường và phích cắm thẳng (trong mô hình này)

2. Lõi (Inserts): lõi gắn chân cắm và ổ cắm cho các loại chân Molex 1561 và 1560 (trong mô hình này)

Phần vỏ tạo nên bộ phận kết nối cơ khí cho hệ thống đầu nối này. Chúng giúp định hướng kết nối và đảm bảo an toàn khi thao tác.

Có chín kích thước có sẵn được đánh số từ A đến J theo thứ tự tăng dần. Ngoài ra, mỗi vỏ còn có sáu tùy chọn mã hóa từ A đến E và N cho loại thông thường (normal). Chỉ có ổ cắm và phích cắm cùng kích thước và cùng mã hóa mới có thể khớp với nhau.

Phần lõi là bộ phận trung gian giữa vỏ và các chân cắm Molex 1561 và 1560. Chúng giúp cố định vị trí chân cắm và xác định số lượng chân trong hệ thống.

Có nhiều loại lõi cho mỗi kích thước vỏ (ít nhất 2 loại cho mỗi vỏ). Kích thước được đánh số từ 9 đến 25 với bước nhảy là 2. Kích thước này tương ứng với các mã quân sự từ A đến J. Phần sau của mã lõi gợi ý về số lượng chân cắm hiện có (lưu ý rằng điều này không phải lúc nào cũng chính xác). Tất cả các lõi của một kích thước vỏ nhất định đều khớp với bất kỳ ổ cắm và phích cắm nào bất kể mã hóa. Chỉ những hệ thống đầu nối có cùng kiểu bố trí lõi mới có thể kết nối điện với nhau.

Mô hình này bao gồm các file cho:

• Kích thước vỏ: D

• Tùy chọn mã hóa: N

• Lõi: 15-5 (5 tiếp điểm)

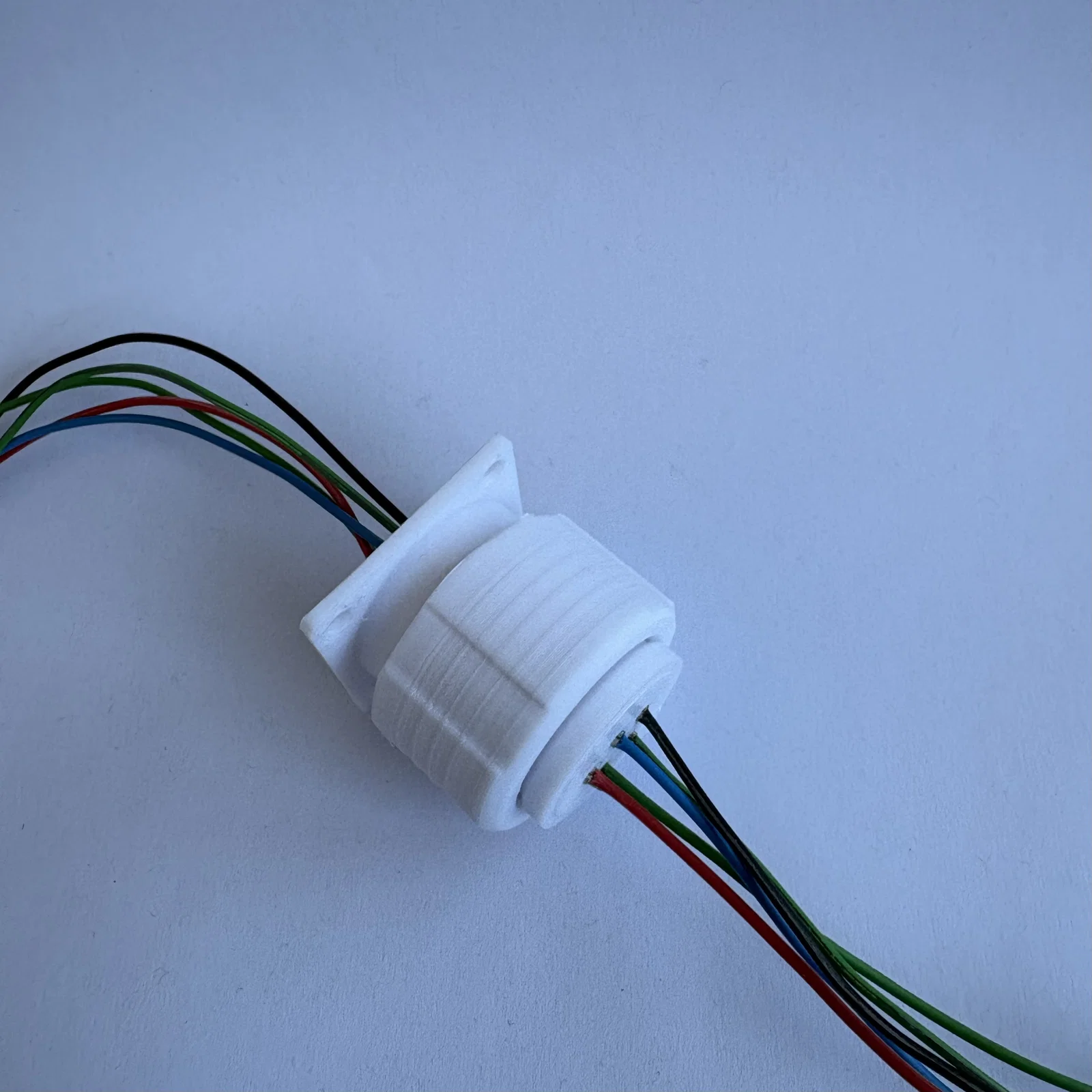

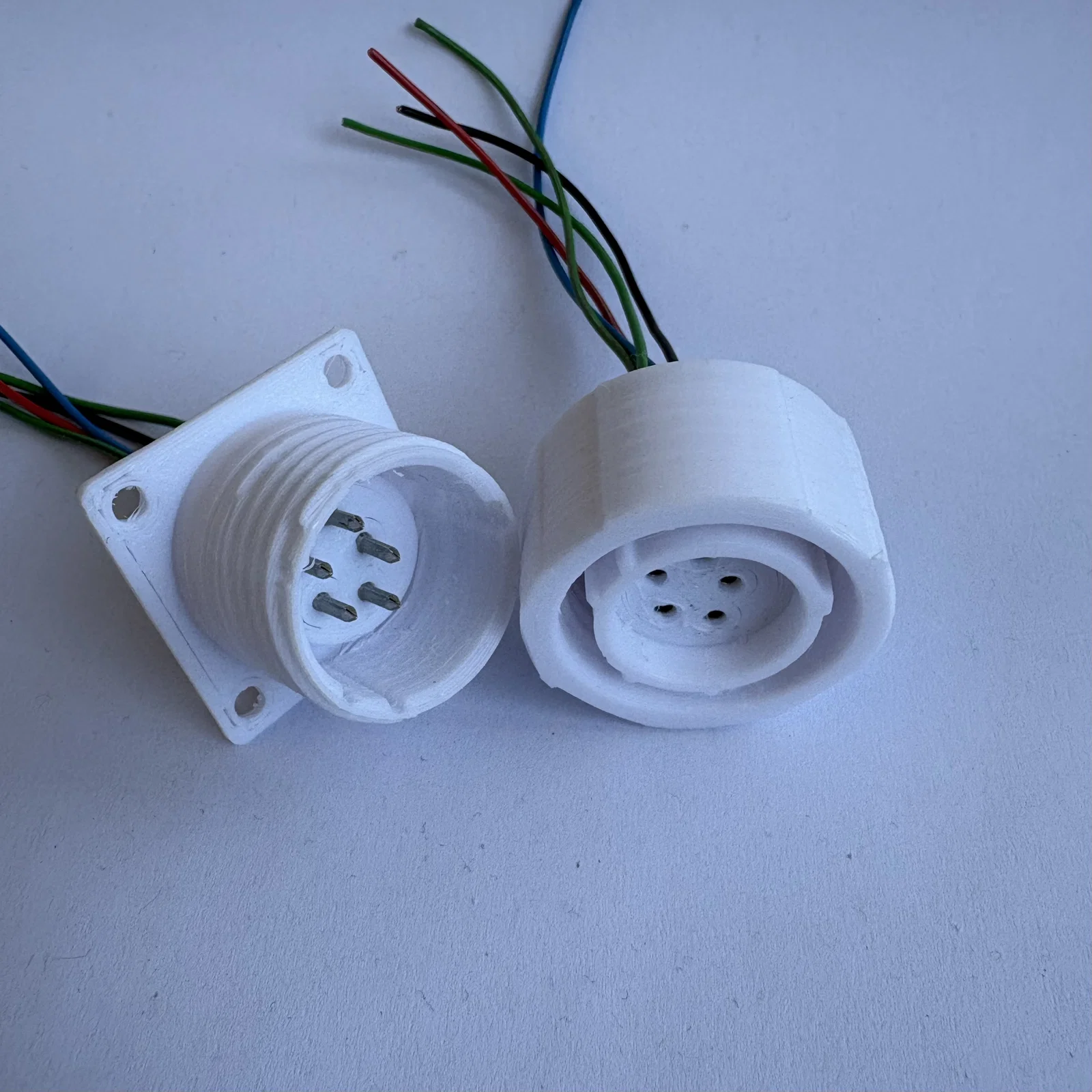

Để đạt kết quả tốt nhất, hãy in các mô hình như được hiển thị trong hình ảnh. Bạn có thể cần loại bỏ một ít tơ nhựa sau khi in. Ngoài ra, hướng dẫn lắp ráp đơn giản cho phần lõi cũng đã được đính kèm trong ảnh. Bạn có thể cần dùng keo để cố định lõi vào vỏ.

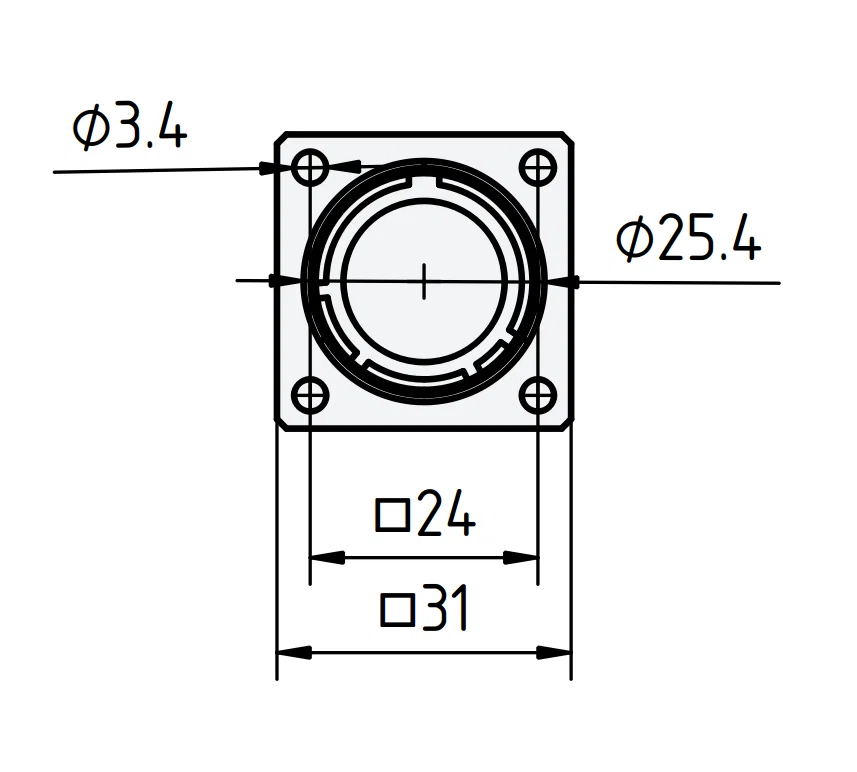

Để tự thiết kế lõi riêng, bạn có thể xem bản vẽ kích thước đầu nối khi đã lắp vào nhau bên dưới. Với lõi tự thiết kế, bạn có thể điều chỉnh hệ thống đầu nối cho bất kỳ loại chân cắm nào mình muốn.

Xem thêm dự án này trên github.
