Hệ thống đầu nối MIL Connector Size D 18 chân Keying N (D38999 D-18)

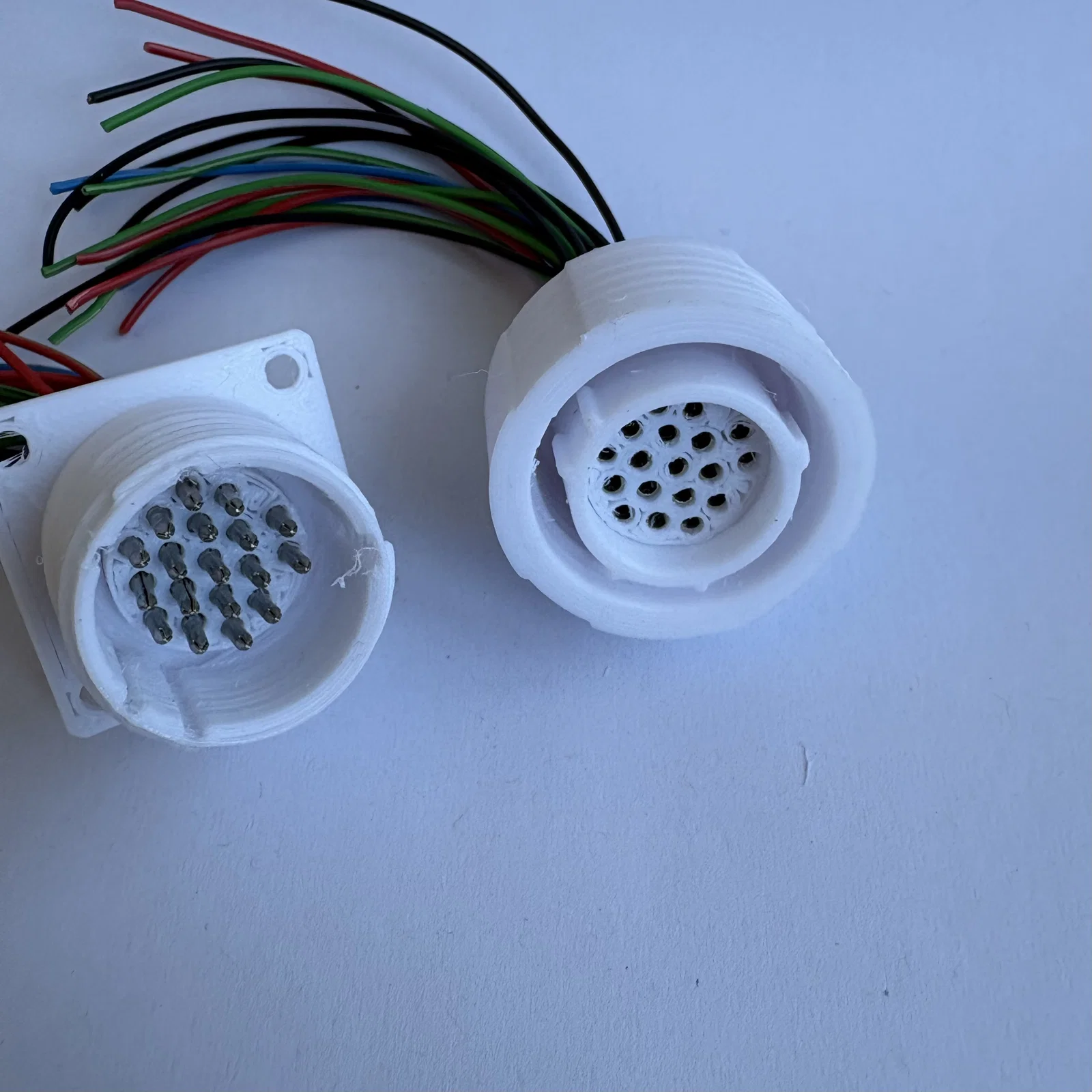

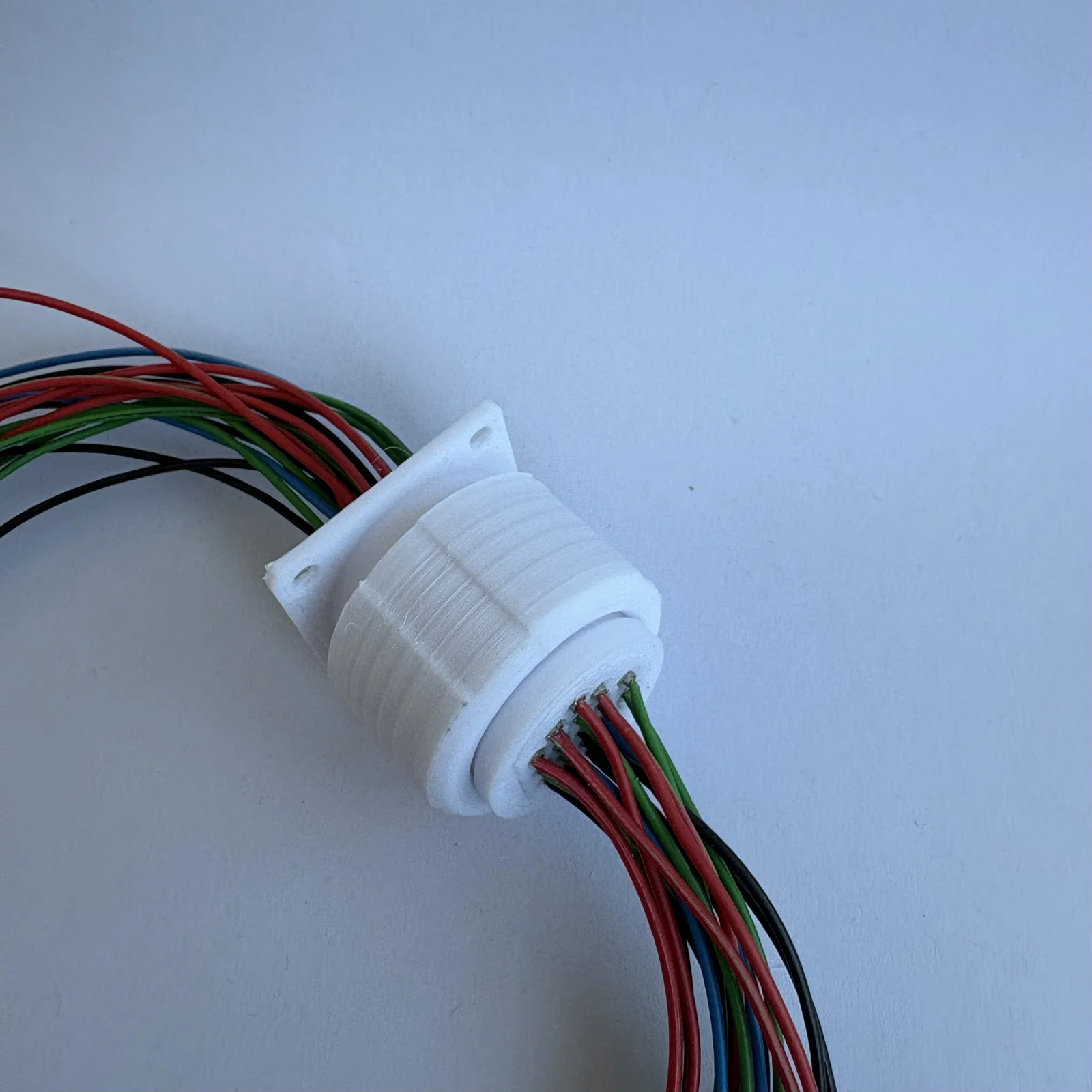

Đây là các mô hình hệ thống đầu nối điện chuẩn quân sự (MIL spec-ish) được in 3D theo dạng in-tại-chỗ (print-in-place). Các đầu nối này bao gồm bốn thành phần được chia thành hai nhóm:

1. Vỏ (Shells): Gồm ổ cắm gắn tường và phích cắm thẳng (có trong mô hình này).
2. Lõi (Inserts): Lõi cho chân đực và chân cái tương thích với các loại tiếp điểm Molex 1561 và 1560 (có trong mô hình này).

Phần vỏ tạo nên thành phần kết nối cơ khí cho hệ thống đầu nối này. Chúng giúp định hướng kết nối và đảm bảo tính chống va đập (scoop proof) cho đầu nối.

Hiện có chín kích cỡ từ A đến J theo thứ tự tăng dần. Mỗi loại vỏ còn có sáu tùy chọn mã hóa (keying) từ A đến E và N (cho cấu hình thông thường). Chỉ các loại ổ cắm và phích cắm cùng kích cỡ và mã hóa mới có thể khớp với nhau.

Các lõi đóng vai trò là bộ chuyển đổi giữa vỏ và các tiếp điểm Molex 1561 và 1560. Chúng giúp cố định vị trí các tiếp điểm và xác định số lượng chân cắm trong hệ thống.

Có nhiều loại lõi cho mỗi kích thước vỏ (ít nhất 2 loại cho mỗi vỏ). Kích thước lõi từ 9 đến 25 với bước nhảy là 2, tương ứng với các mã quân sự từ A đến J. Phần sau của mã lõi cho biết số lượng tiếp điểm khả dụng, tuy nhiên lưu ý rằng điều này không phải lúc nào cũng chính xác. Tất cả các lõi của cùng một kích thước vỏ đều khớp với bất kỳ ổ cắm và phích cắm nào bất kể mã hóa. Chỉ các hệ thống đầu nối có cách bố trí lõi tương đương mới có thể kết nối về mặt điện học.

Mô hình này bao gồm các file cho:

• Kích thước vỏ (Shell size): D
• Tùy chọn mã hóa (Keying option): N
• Lõi (Insert): 15-18 (18 chân cắm)

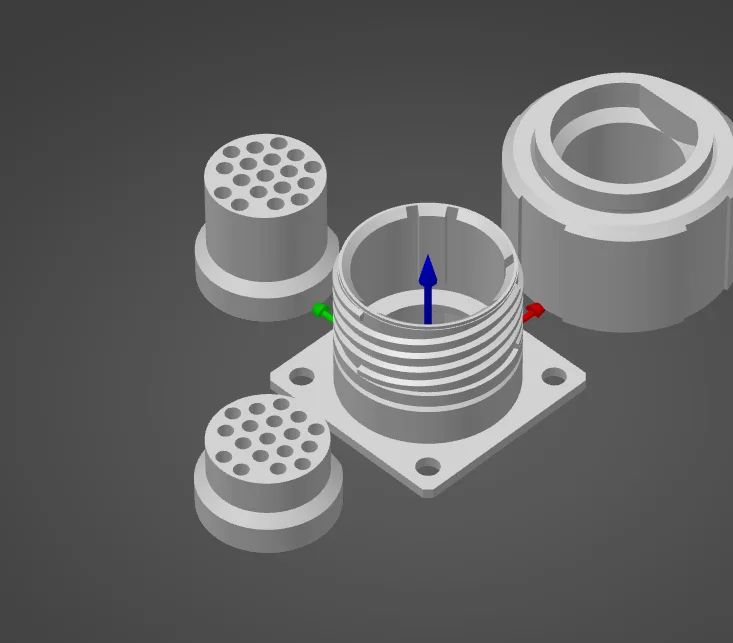

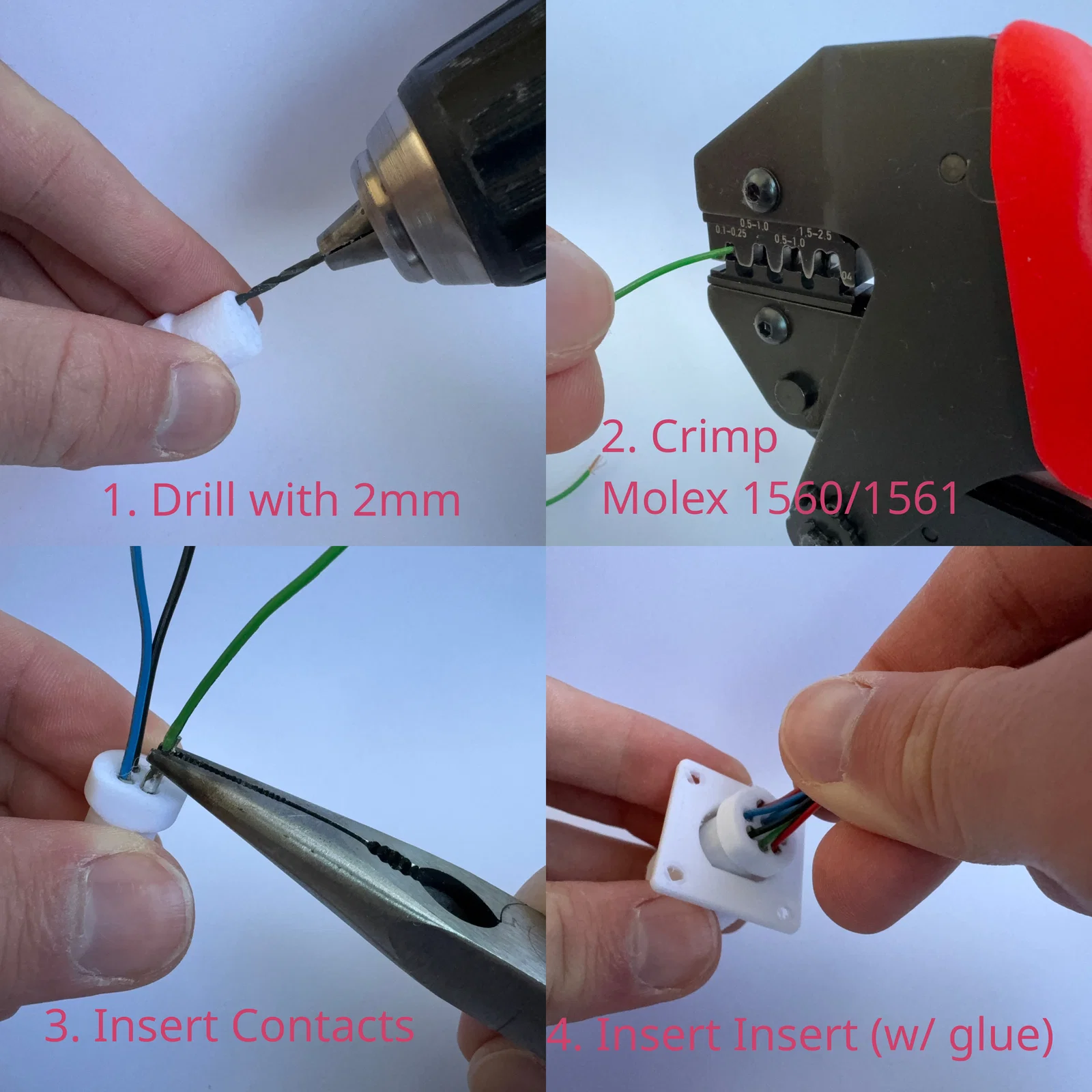

Hãy in mô hình như hình ảnh hiển thị để có kết quả tốt nhất. Bạn có thể cần loại bỏ bớt phần nhựa thừa (stringing) sau khi in. Ngoài ra, hướng dẫn lắp ráp đơn giản cho các lõi đã được đính kèm trong hình ảnh. Bạn có thể cần dùng keo để dán lõi vào vỏ nhằm giữ cố định.

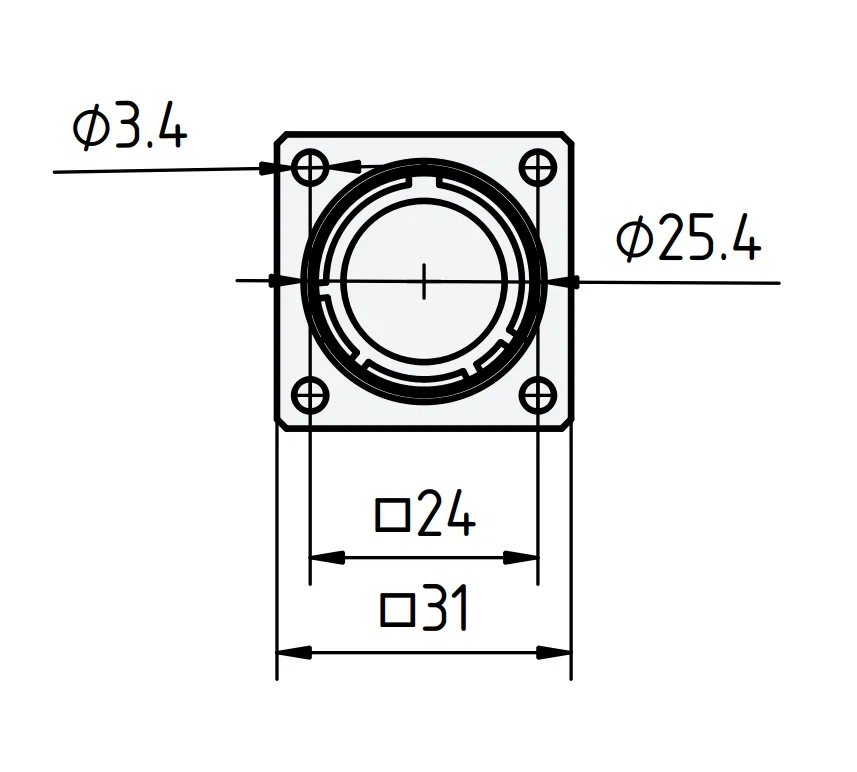

Để tự thiết kế lõi riêng, bạn có thể tìm bản vẽ kích thước của các đầu nối ở trạng thái đã khớp bên dưới. Với lõi tự thiết kế, bạn có thể tùy biến hệ thống đầu nối cho bất kỳ loại tiếp điểm nào mình muốn.

Xem thêm dự án này trên github.
