Vòng gắn mạch FYSETC H36 v1.3 cho Orbiter 2 & 2.5
Vòng đệm chuyên dụng để gắn mạch điều khiển FYSETC H36 v1.3 lên máy đùn Orbiter 2.0 hoặc 2.5. Thiết kế tối ưu cho DragonBurner, chịu nhiệt tốt và dễ dàng lắp đặt với các linh kiện tiêu chuẩn.
Mô tả
Giới thiệu

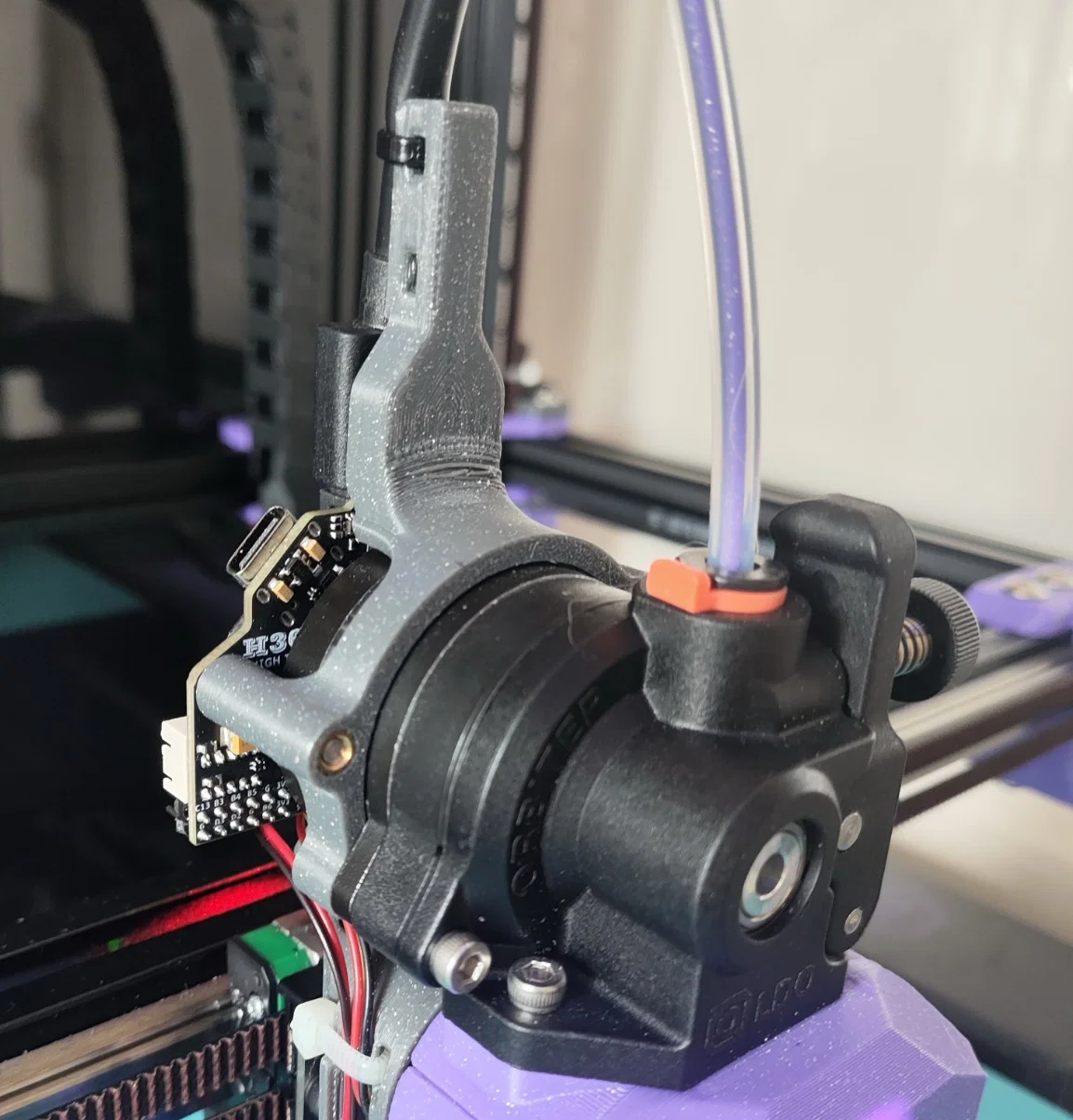

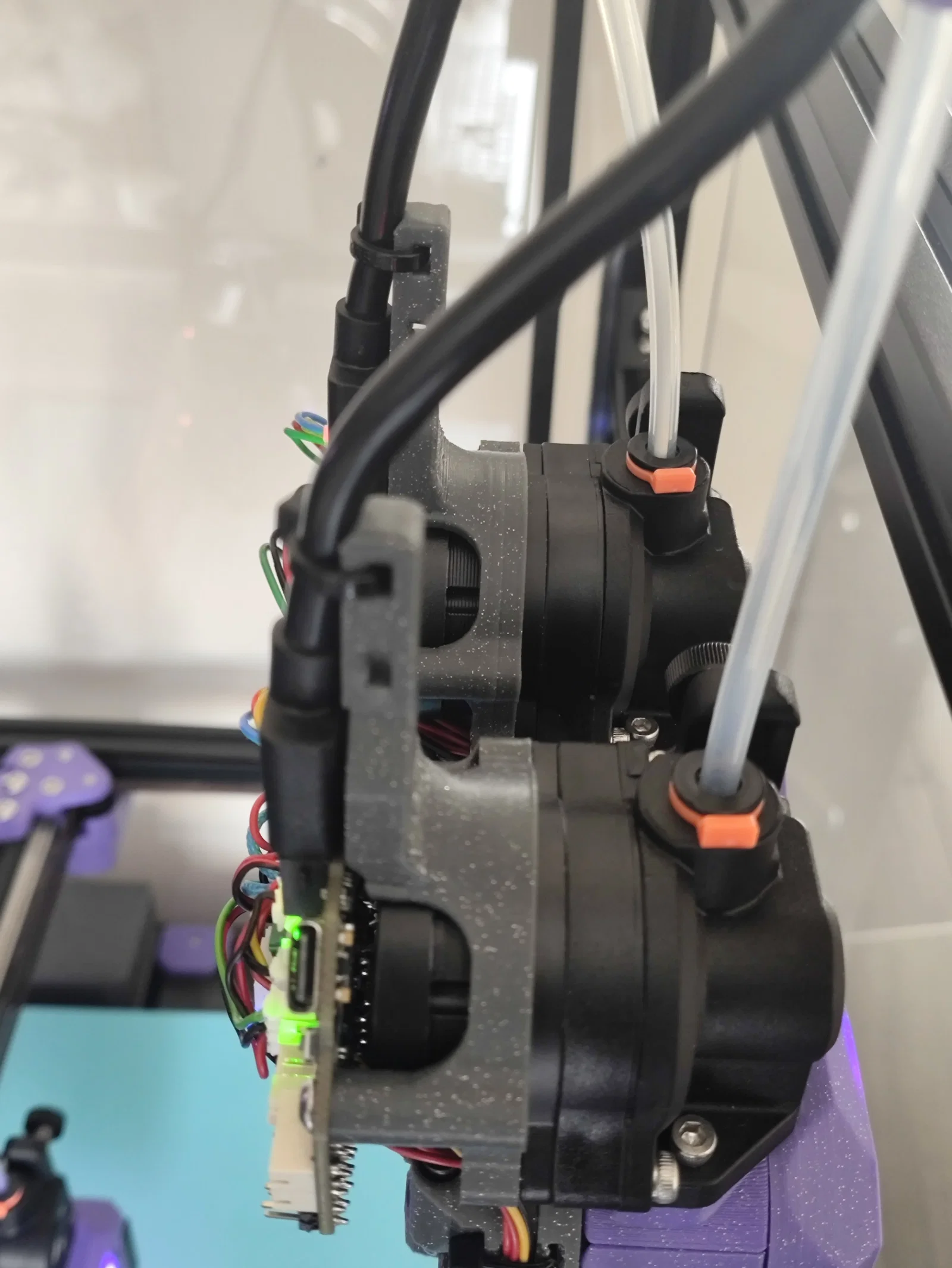

Hiện tại không có nhiều giá đỡ cho mạch FYSETC H36, nên mình đã tự thiết kế một cái. Mình đang dùng máy đùn Orbiter 2.5 trên các DragonBurners cho hệ thống thay đầu in của mình. Cái vòng này sẽ vừa vặn cho cả Orbiter v2.0 và v2.5.
In ấn
Sử dụng các thiết lập in chuẩn Voron với nhựa chịu nhiệt. Cái vòng này nằm sát động cơ máy đùn, nơi có thể trở nên khá nóng. Mình đã dùng nhựa ABS và thấy ổn.
Về hướng in, mình ưu tiên đặt mặt 'extruder-side' (mặt tiếp xúc với máy đùn) xuống bàn in. Cách này cho kết quả đẹp nhất và chỉ cần dùng một miếng support.
Danh sách linh kiện (BOM)
4x heat set insert M3x5x4 2x BHCS M3x20 2x SHCS M3x20 (Bạn chỉ cần cái này nếu ốc SHCS zin trên Orbiter bị ngắn)
