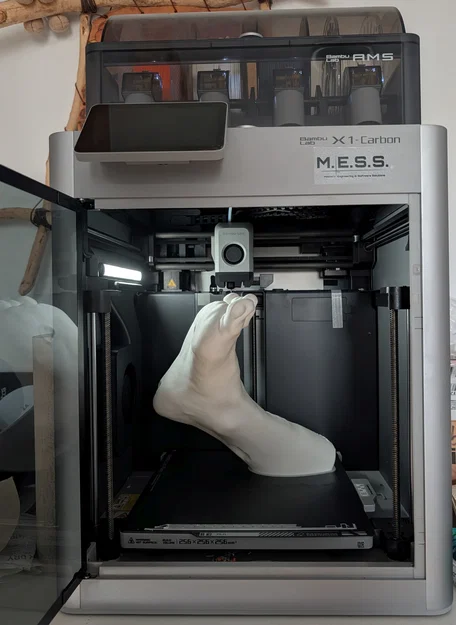

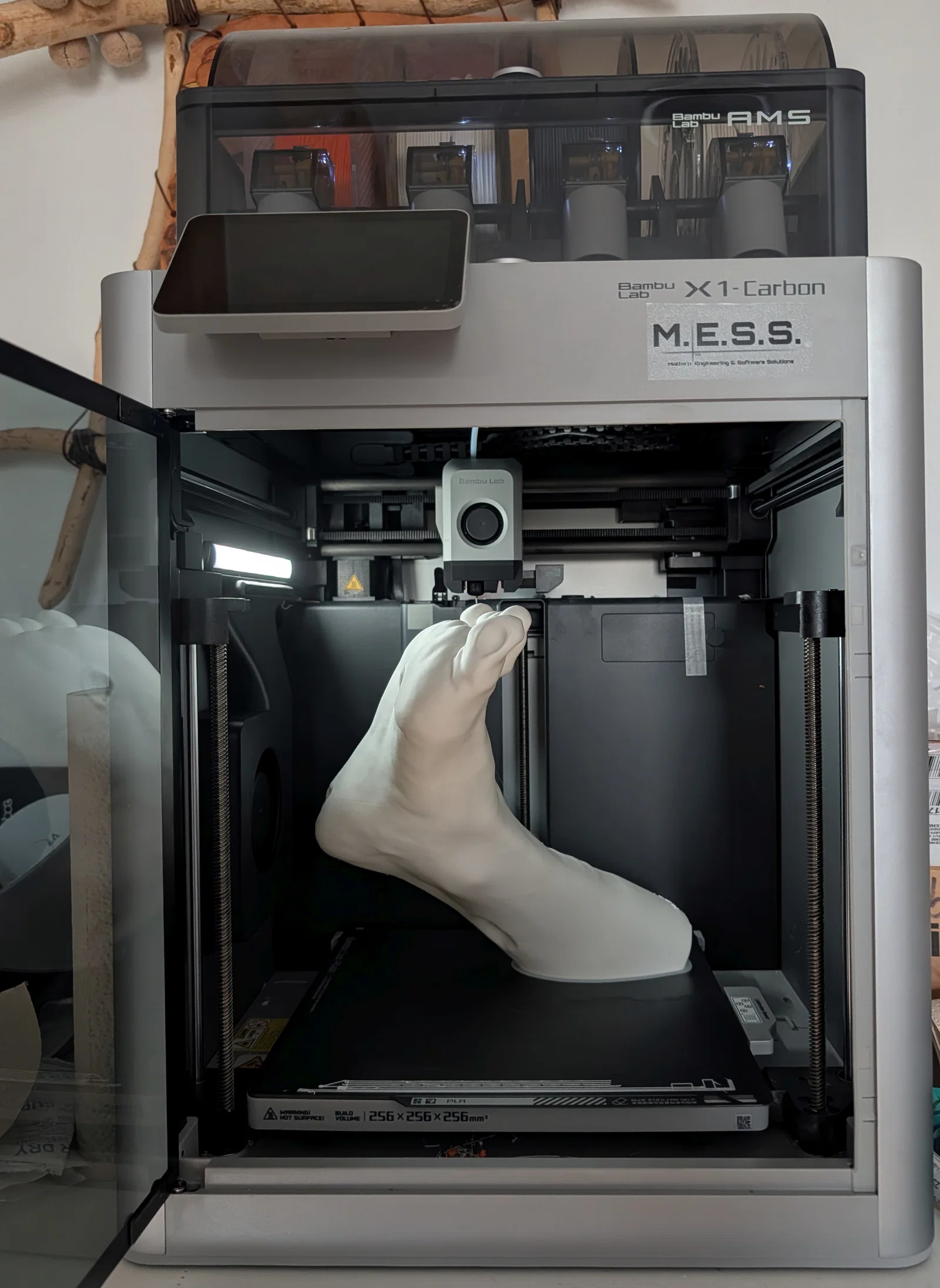

M.E.S.S. Mô hình huấn luyện bàn chân tiểu đường (không support, Lightning infill) v9

Mẫu này là Diabetic Foot Training Model (DFTM) có thể in 3D, được phát triển để phục vụ đào tạo, làm prototype và ứng dụng kỹ thuật trong bối cảnh y khoa.

Mô hình có nhiều đặc điểm vết thương dạng pseudo-clinical, lấy cảm hứng từ các tình huống vết thương do tiểu đường thường gặp, từ tổn thương nông đến các vết dạng hốc sâu và vết thương kiểu “pocket”.

Hình học được thiết kế để cân bằng giữa khả năng in, tiết kiệm vật liệu và tính lặp lại trên các hệ FDM tiêu chuẩn.

Key features:

• In không cần support: không cần supports bên ngoài

• Dùng Lightning infill (~17%) làm cấu trúc đỡ bên trong

• Thời gian in nhanh: khoảng 4–5 giờ tùy thiết lập

• Tiết kiệm vật liệu: khoảng 126–167 g tùy số lớp tường (wall count)

• Có thể scale kích thước mô hình

• Có kèm STL fallback

Recommended print setup:

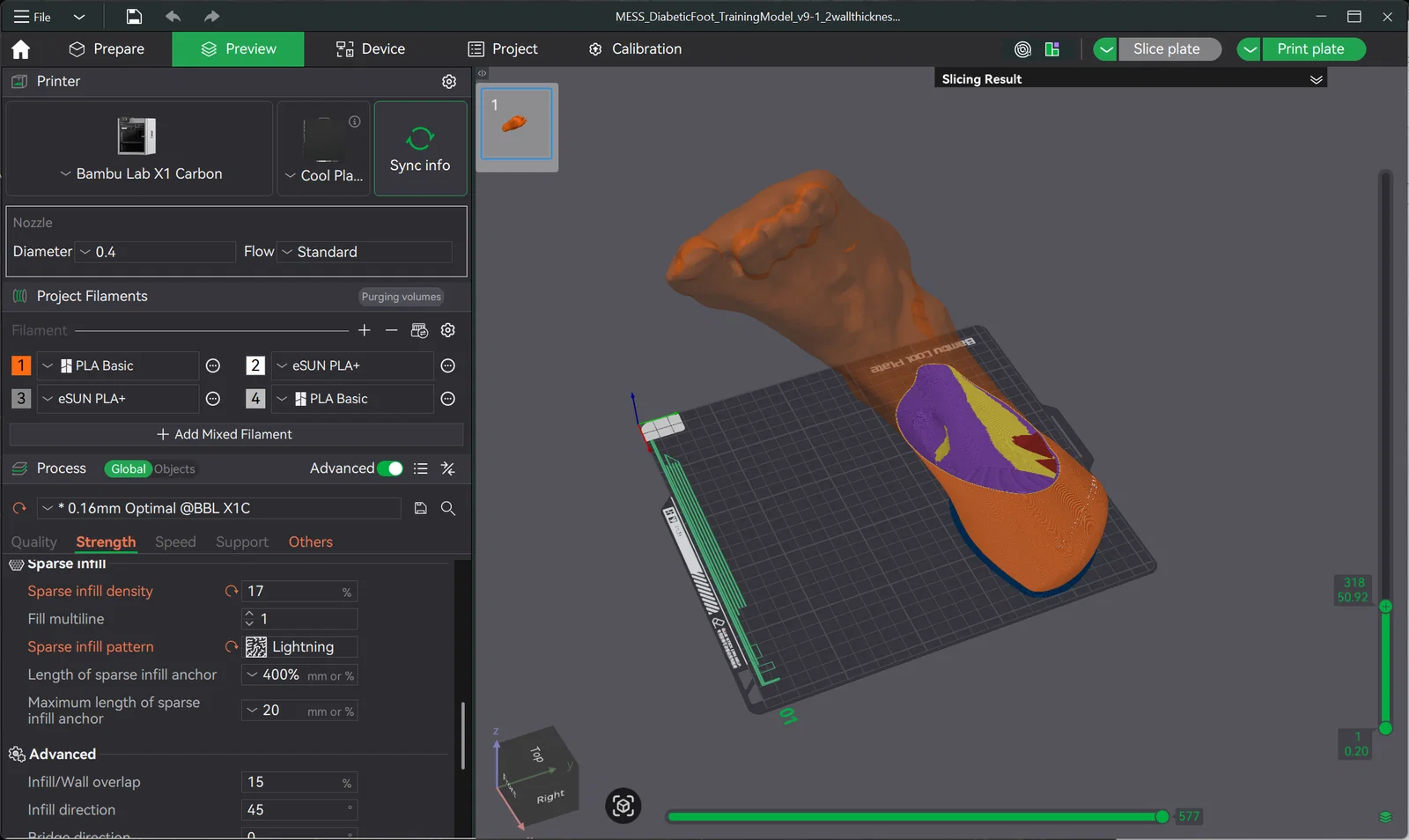

Nên dùng file 3MF được cung cấp (đã tối ưu setting và có sẵn orientation). File STL đi kèm để dùng như phương án dự phòng chung.

Standard 0.16 mm Print:

• Wall loops:

  • 2 walls: nhẹ / nhanh hơn, khoảng 126 g / 4h30 (có thể hơi “xuyên sáng” nhẹ do tường mỏng hơn, tùy vật liệu)

  • 3 walls: cứng cáp hơn, khoảng 167 g / 5h10

• Sparse infill: 17%

• Infill pattern: Lightning

• Supports: off

• Brim: khuyến nghị outer brim

• Material: đã test với PLA

Files:

• MESS_DiabeticFoot_TrainingModel_v9-1_2wallthickness_127g_4h33m.3mf

• MESS_DFTM_v9.stl — generic fallback

Attribution:

Thiết kế mẫu và tối ưu in: Philipp Mattern, M.E.S.S. – Mattern Engineering & Software Solutions.

Phát triển trong bối cảnh hợp tác Wundpro, phối hợp với XOTOTEC và các đối tác lâm sàng.

Bản scan bàn chân nền tảng được INP Greifswald hỗ trợ cung cấp.

Thuộc một bối cảnh nghiên cứu có nguồn tài trợ công.

Disclaimer:

Mẫu này chỉ dành cho mục đích giáo dục và kỹ thuật.

Đây không phải thiết bị y tế và không dùng cho mục đích lâm sàng, chẩn đoán hoặc điều trị.
