MK4S/Sovol SV06 Plus RPi/ESP32 Arm Cam Mount

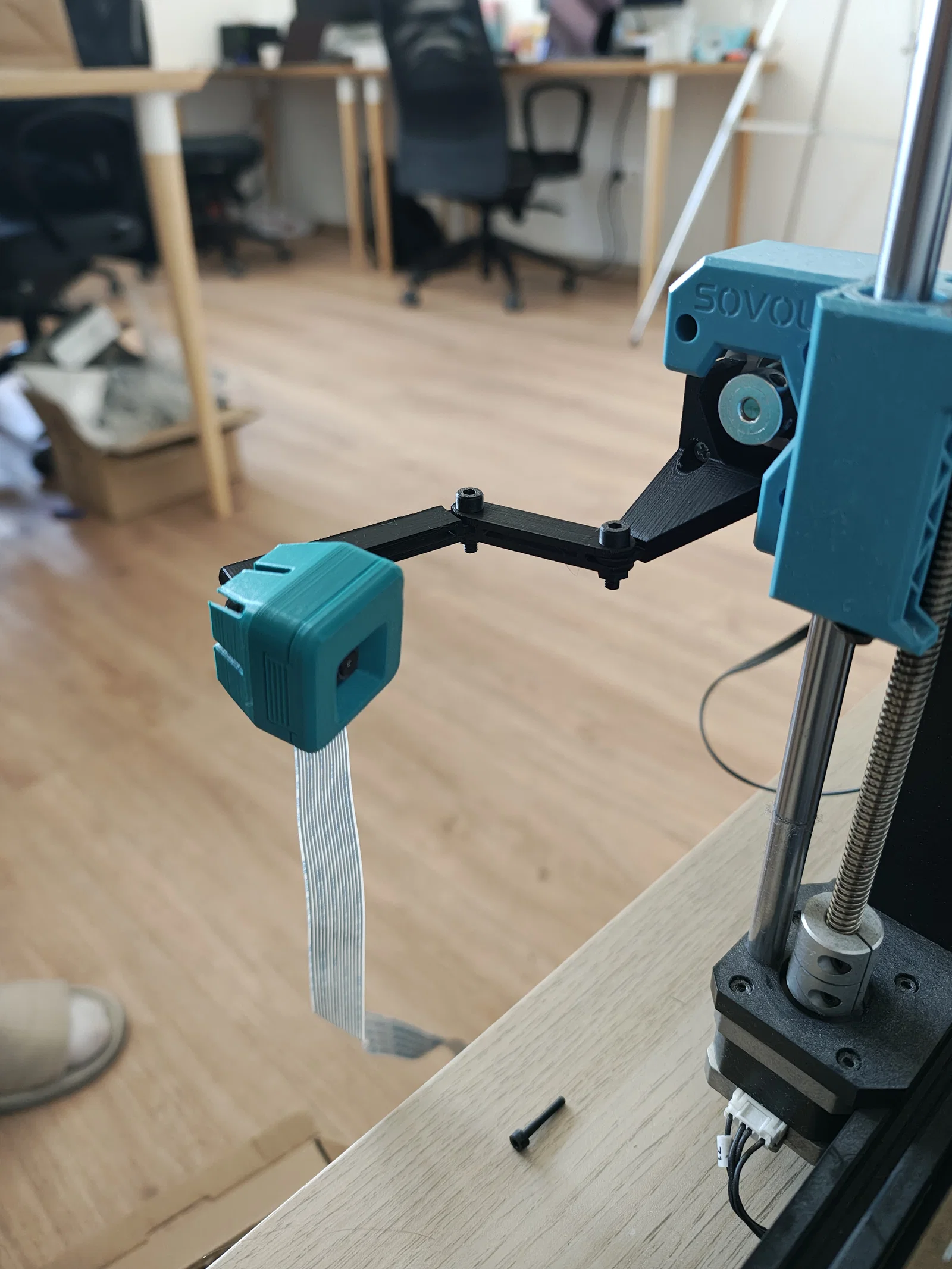

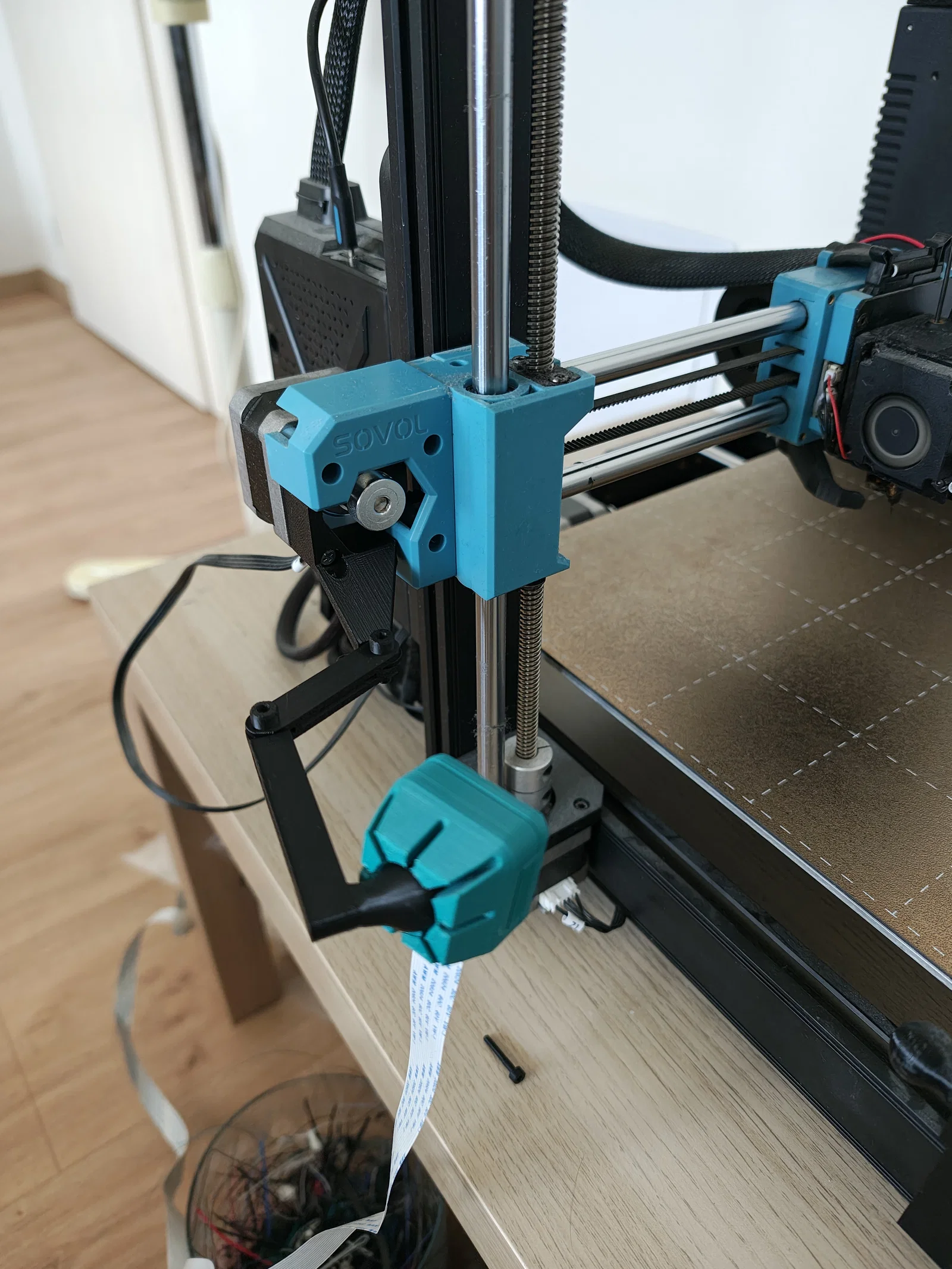

Đây là phiên bản của mình cho mount ball joint dành cho module camera trên Sovol SV06 Plus/MK4S.

Để ráp các phần lại với nhau, mình dùng 2 con ốc M4x10 kèm ê-cu (M4x8 chắc sẽ vừa đẹp hơn, nhưng đó chỉ là chỉnh cho đẹp thôi). Mình in luôn mấy món đó vì nhanh hơn chạy ra tiệm kim khí, nhưng mình không nhớ chính xác mình đã dùng mẫu nào (trên Printables có rất nhiều mẫu ốc/ê-cu hệ mét đủ loại và kích thước).

Để bắt vào motor Nema trục X thì theo mẫu gốc nên dùng M3x18, nhưng mình chỉ có M3x16 và M3x20. Dài 16mm vẫn ổn dù hơi ngắn một chút; còn 20mm thì dài quá, không siết vào hết được để giữ chắc cái mount.

Module camera mình dùng là rpi cam v2, và mình cũng in cái vỏ cho nó từ khoảng 3 năm trước nên không nhớ rõ đã dùng mẫu nào. Nhưng cái enclosure cho ESP camera từ mẫu gốc chắc sẽ vừa (mình không thay đổi phần ball joint gì hết). Và có vẻ đây chính là mẫu đó, hoặc ít nhất nhìn y chang và kích thước đo trong Fusion thì khớp luôn—rất có thể mình đã dùng mẫu này cho cái vỏ (với rpi v2 thì dùng phiên bản mặt trước “raspicamcover_nolense”).

Cài đặt in đã dùng:
- Filament: PLA
- Layer height: 0.2mm
- Perimeters: 2 perimeters
- Bottom solid layers: 3
- Top solid layers: 3
- Brim: No
- Supports: No
- Infill: 10%

Máy in hỗ trợ:
- Sovol SV06
- Sovol SV06 Plus
- Prusa MK4S
