Đầu gắn thước đo bán kính cho thước cặp điện tử Mitutoyo

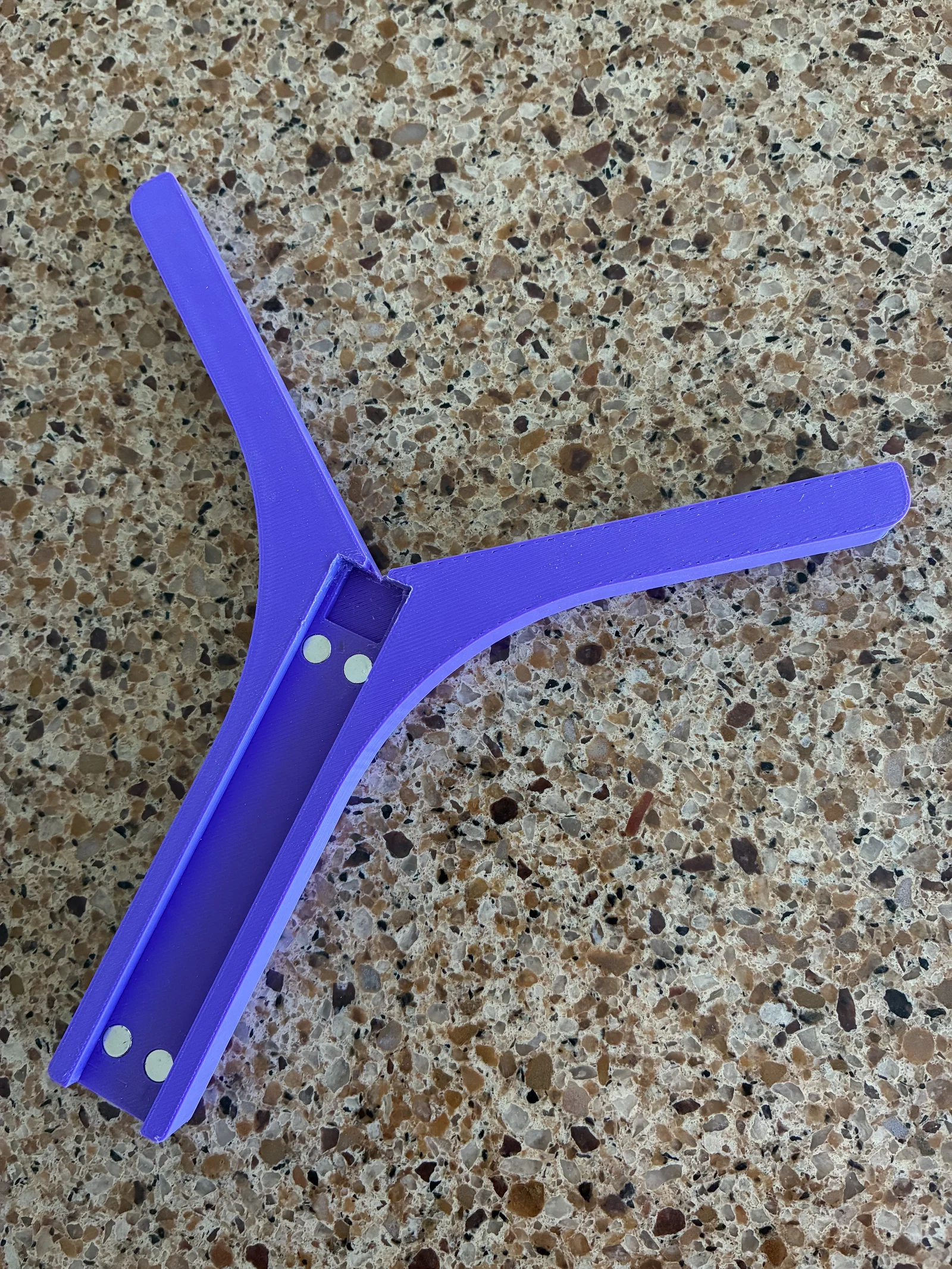

Đây là một radius gauge gắn vừa với thước cặp điện tử (digital calipers) của Mitutoyo. Phiên bản này có góc kẹp (included angle) 106,3° cho hai tay đo, nên bạn chỉ cần lấy số đo trên thước cặp nhân 4 là ra bán kính (radius). Mẫu này phù hợp để đo bán kính vật thể tới 200mm.

Ngoài ra có thể lắp thêm nam châm 6mm x 3mm để giữ thước cặp cố định. Để đo chính xác, cần đẩy thước cặp ép sát vào điểm chặn (stop). Sau khi in xong, các cạnh/góc tại vị trí đầu thanh thước cặp tì vào có thể cần vệ sinh bớt phần nhựa dư do overextrusion để số đo chuẩn hơn. Mình khuyên nên thử đối chiếu với một bán kính đã biết để kiểm tra.

Mình in bằng PLA với infill 30%.
