Hộp chia dây Wago 5 lõi (Wago 221-415) – case gắn & nắp che

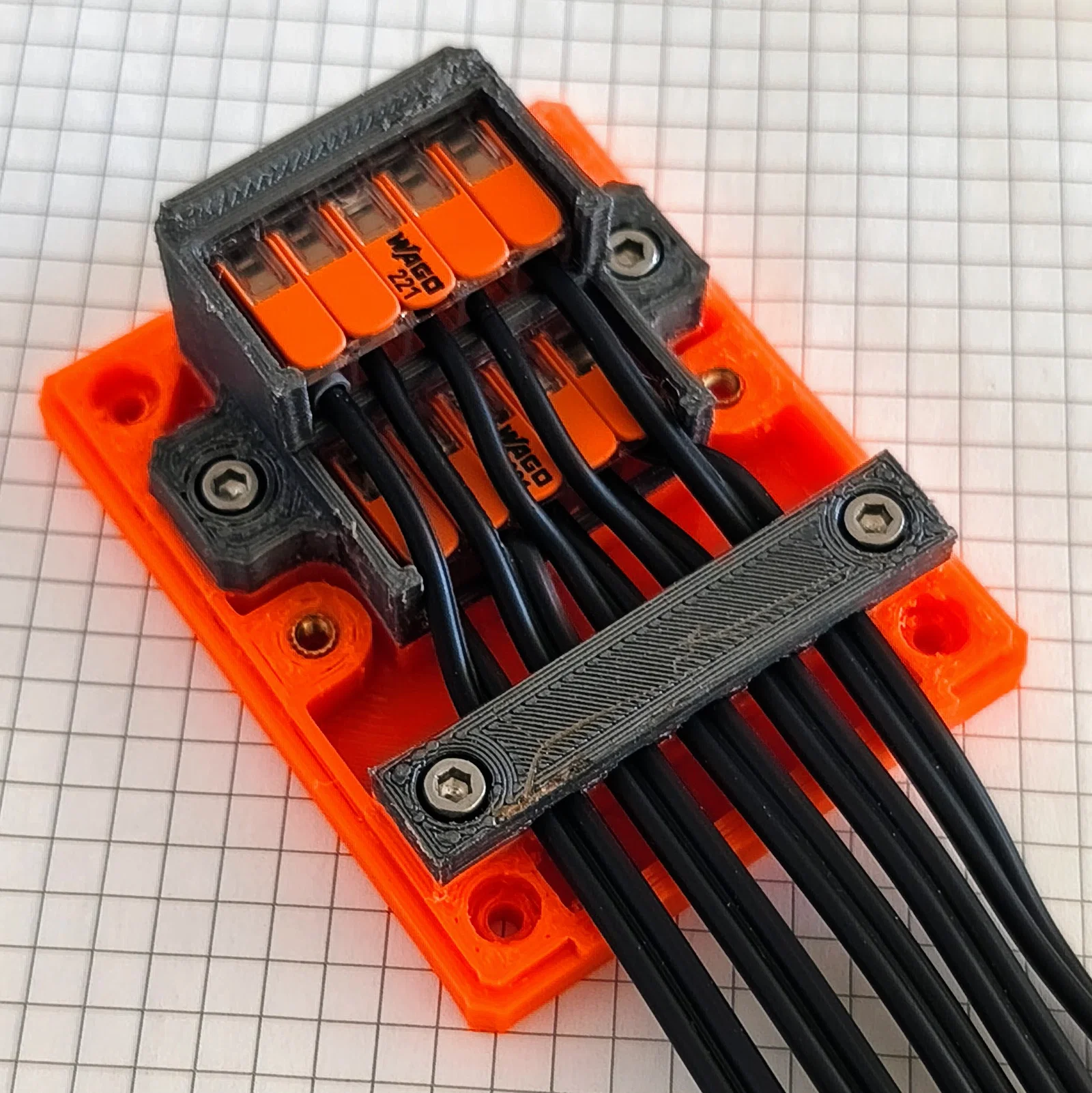

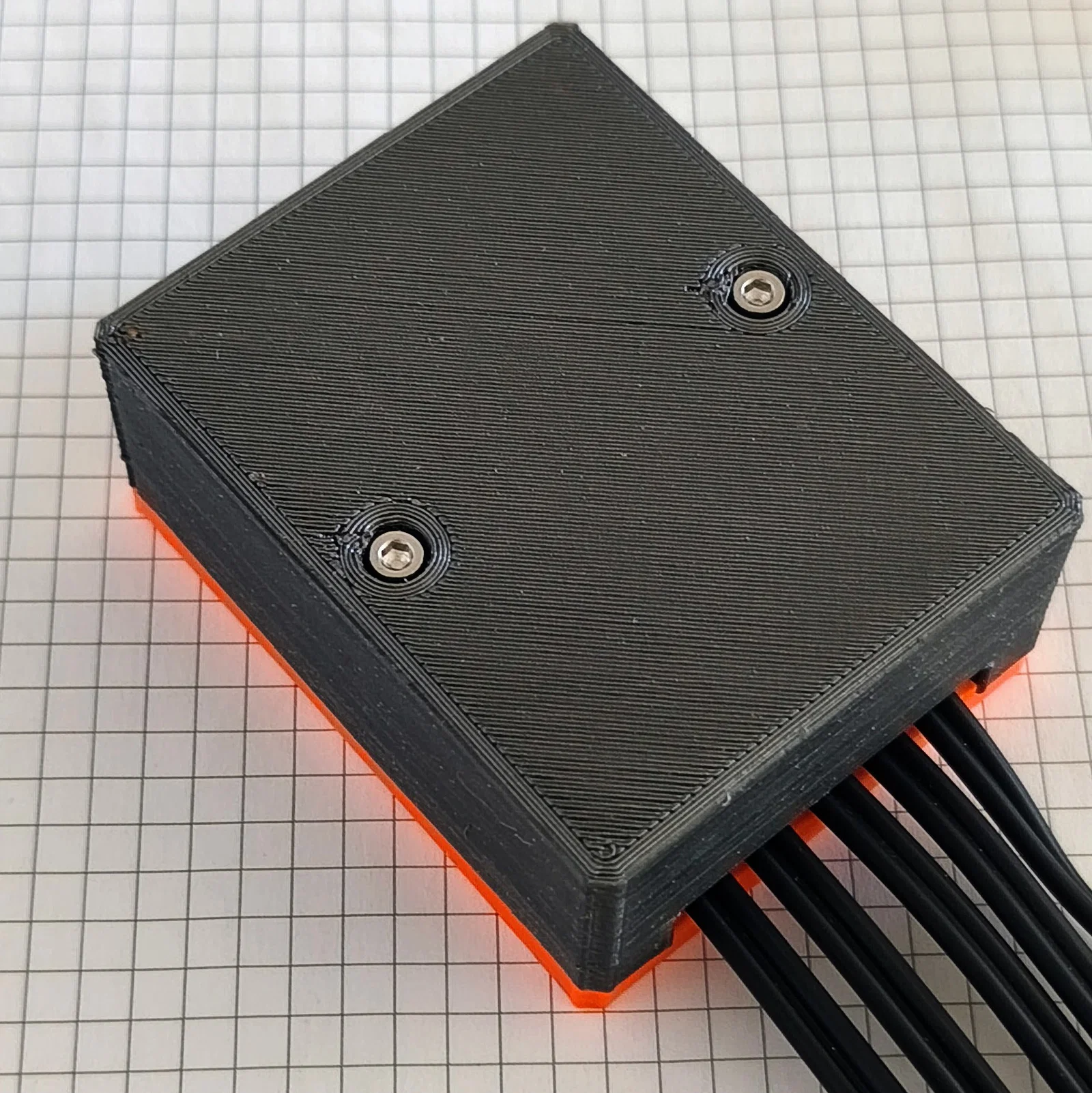

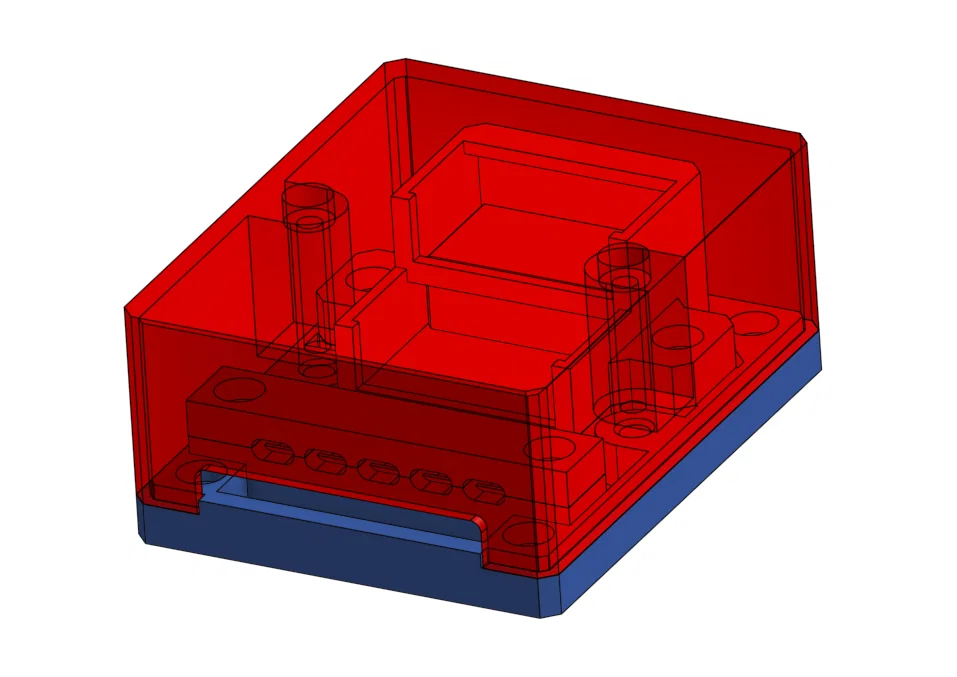

Đây là bộ gá và nắp che tích hợp cho một cặp khối Wago 221-415.

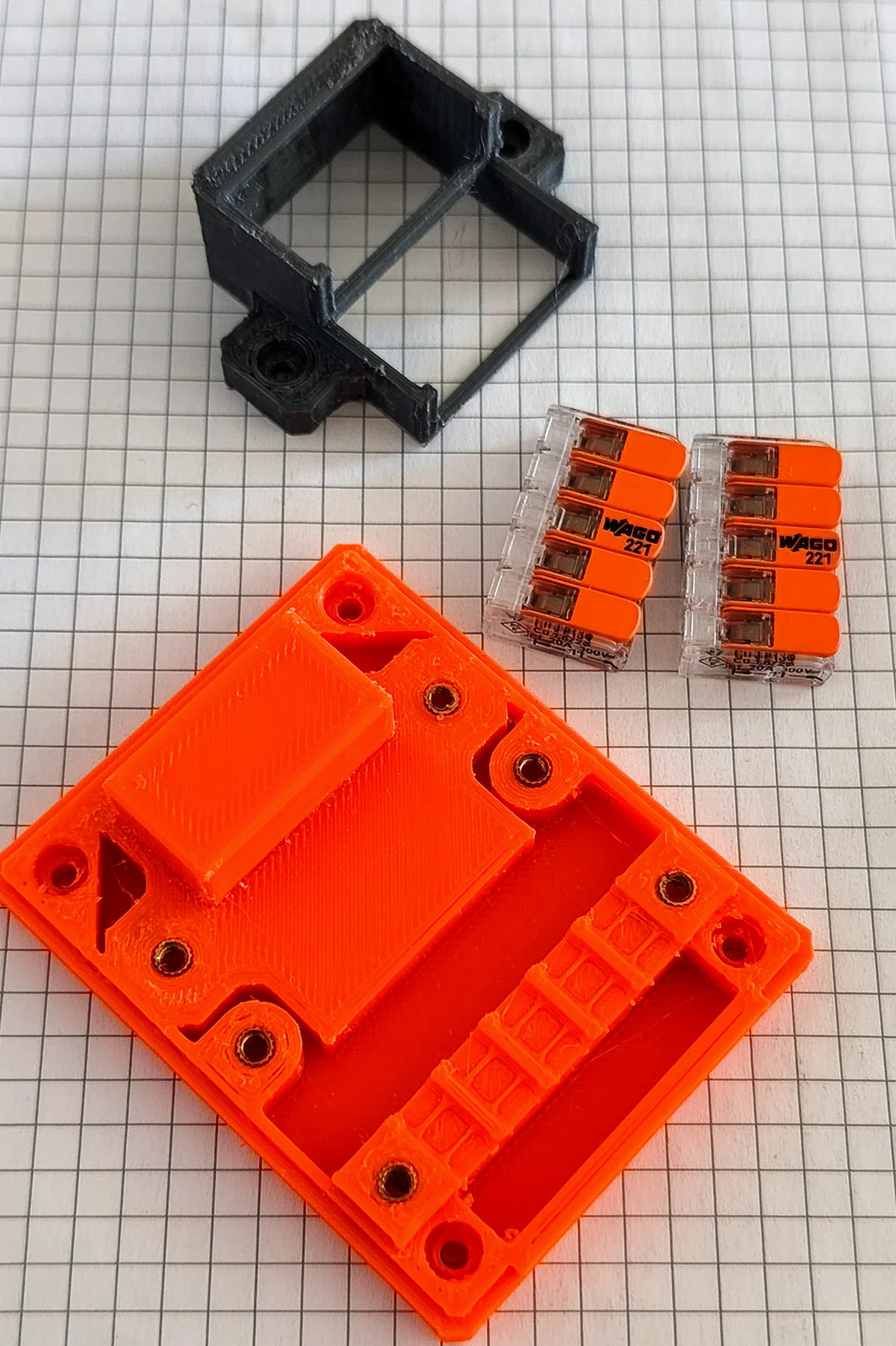

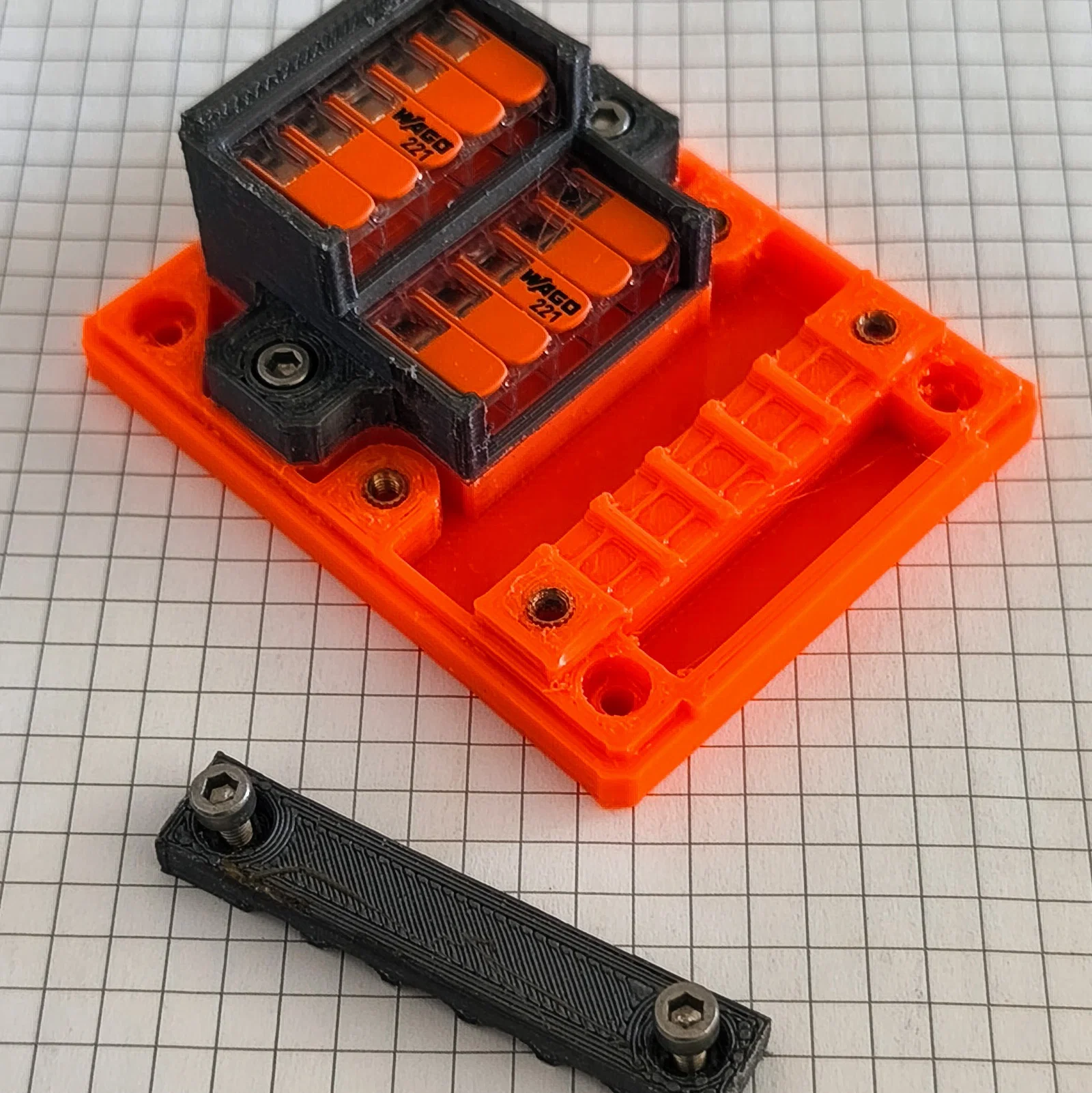

Ngoài các phần in, bạn sẽ cần 6 tán ren cấy nhiệt M3 (loại 3mm hoặc 4mm đều được, bên dưới có chừa khoảng trống để dùng vít dài/ngắn khác nhau). Bạn cũng cần 4 vít lục giác chìm M3 dài 6mm (hoặc 8mm) cho phần gá và kẹp cáp, và 2 vít lục giác chìm M3 dài 25mm để siết cố định vỏ. Toàn bộ cụm có thể bắt lên bề mặt phẳng bằng 4 vít lục giác chìm M3.

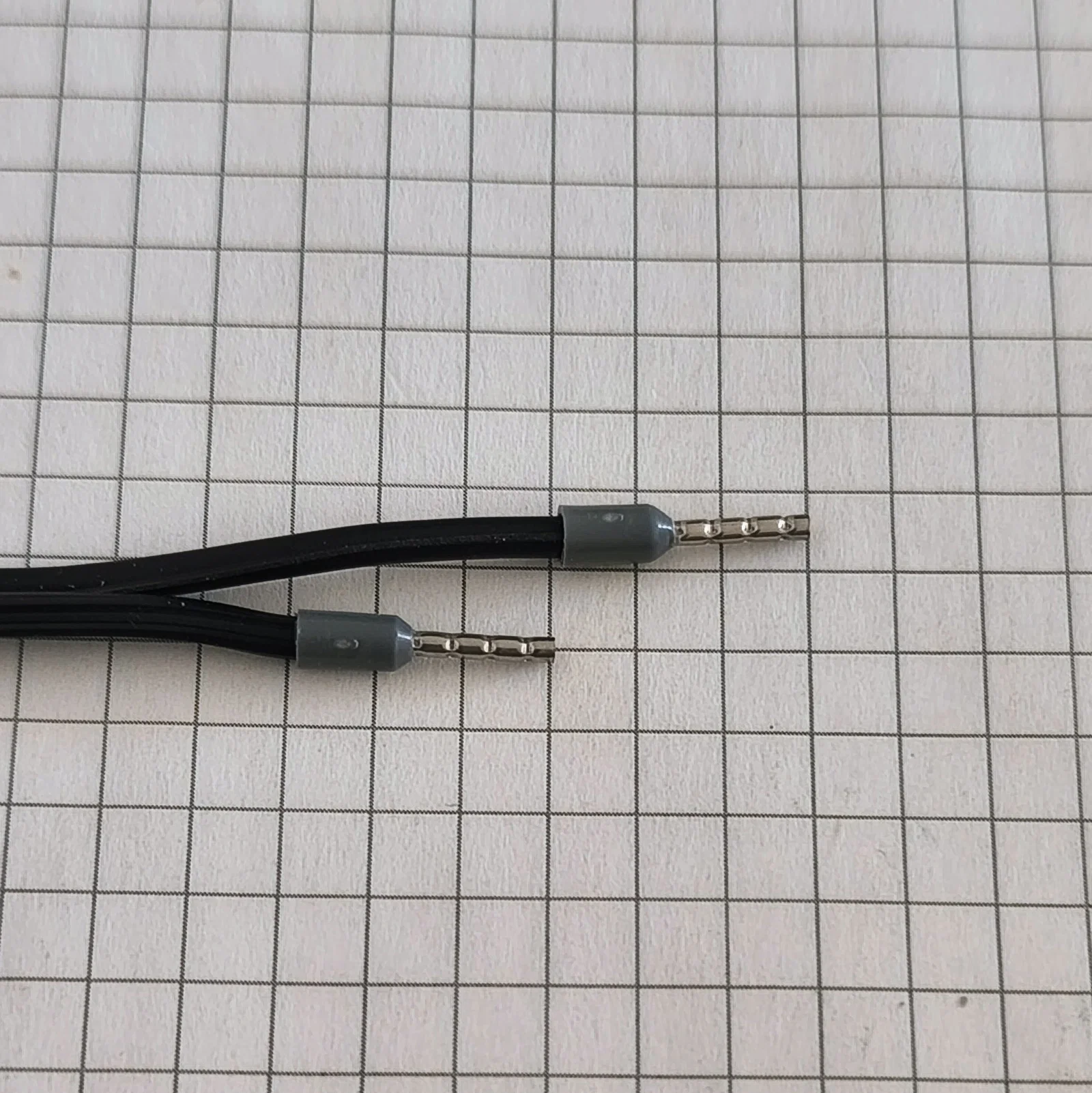

Có một sợi dây cần ngắn hơn sợi còn lại khoảng 15–17mm — vẫn có thể lắp mà không cắt ngắn, nhưng sẽ phải bẻ dây gập rất gắt, không khuyến nghị.

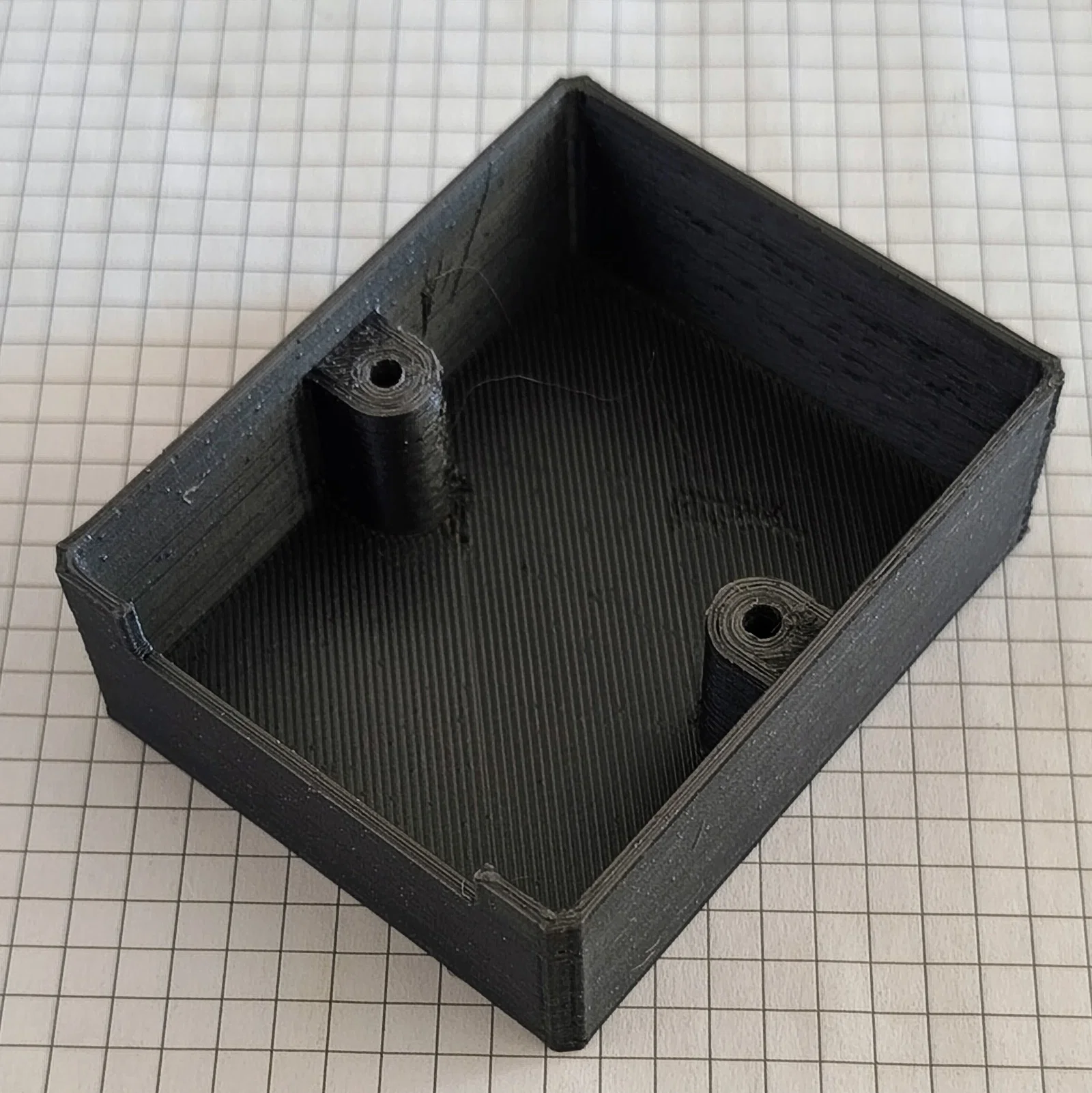

Phần kẹp và nắp có lớp “knockout skin” để có thể in không cần supports. Phần gá cũng in ổn mà không cần supports — kể cả máy in cơ bản cũng bridge các đoạn đó ngon, không vấn đề.

Thiết kế này dành cho cáp 0.75mm^2, kích thước khoảng 6.5 x 2.5mm. Vài ngày tới, mình sẽ upload thêm một kẹp cho cáp to hơn, cũng như một tấm đế để dùng vít gỗ đầu chìm (countersunk).
