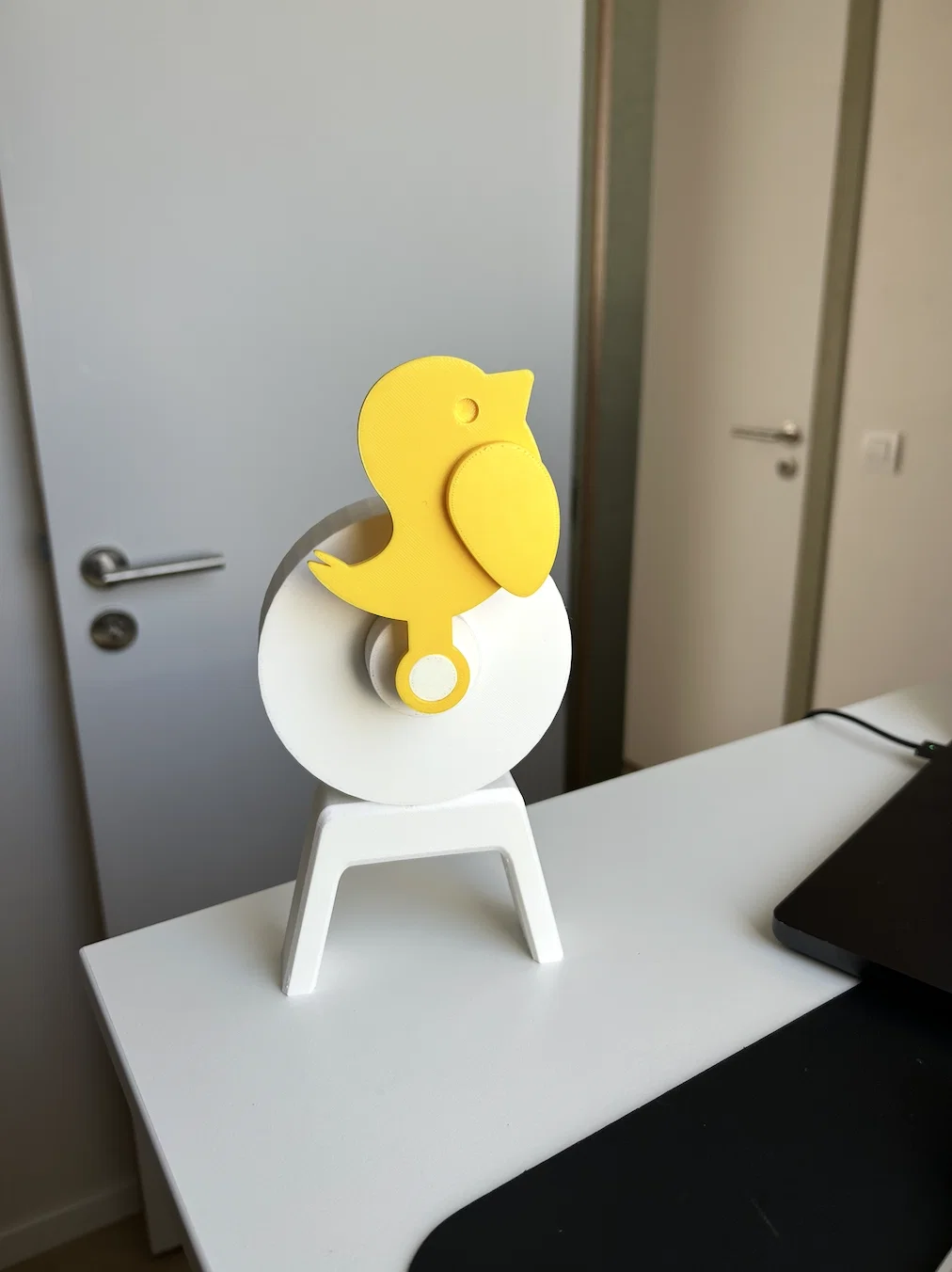

Bird Air Quality Monitor (kèm đế hỗ trợ)

The Birb is the Word!

Mẫu này là một lựa chọn DIY, dùng được thực tế thay cho cảm biến Canairi. Bản thiết kế gốc được thích vì ngoại hình đẹp, cảm biến chất lượng cao và khả năng kết nối, còn phiên bản này tập trung vào phần đỡ để trưng trên bàn hoặc kệ.

Tính năng nổi bật

• Sẵn sàng cho Smart Home: Chia sẻ dữ liệu cảm biến qua MQTT lên các nền tảng như HomeAssistant.

• Cảm biến: Thiết kế riêng để dùng các module đo khí và nhiệt độ có độ chính xác cao.

• Nguồn linh hoạt: Thiết kế để chạy nguồn USB-C, nhưng bo Feather bên trong có hỗ trợ sạc pin LiPo nếu bạn muốn gắn thêm.

Vật liệu

Để hoàn thiện bộ này, bạn sẽ cần:

• Vi điều khiển: Dạng Feather (ví dụ: Unexpected Maker Feather ESP32-S2).

• Servo: SG90 Micro Servo.

• Cảm biến khí: Adafruit SGP40 (hoặc SGP30 nếu chỉnh code).

• Cảm biến môi trường: Adafruit AHT20 hoặc BME680.

• Phần cứng: 3 x ê-cu M3 và ốc máy, Adafruit USB-C breakout board, và dây cáp đầu nối QT/ST.

Ghi chú in & lắp ráp

• File in: Tối ưu cho Prusa MK3/S/S+ với nozzle 0.4mm.

• Lắp ráp: Hầu hết chi tiết được giữ bằng một ít keo 502 (superglue), riêng các board cảm biến được thiết kế để nhấn vào là khít (push-fit).
